في عمليات تشكيل وختم المعادن، تعتمد الدقة على محاذاة الأبعاد الدقيقة بين ماكينة الضغط والأدوات. يعد الحساب الخاطئ لارتفاع الإغلاق أو ضبطه بشكل غير صحيح هو السبب الرئيسي لحوادث القالب الكارثية، والتآكل المبكر للأداة، والأضرار الجسيمة لمكونات الضغط مثل ذراع بيتمان أو العمود المرفقي. بالنسبة للمشترين الفنيين والمشرفين الهندسيين، يؤدي الفشل في مطابقة مواصفات الطباعة مع مخزون القوالب الحالي إلى معدات غير قابلة للاستخدام أو إجراء تعديلات تحديثية مكلفة. يكسر هذا الدليل الآليات الفنية لارتفاع إغلاق مطبعة الطاقة ، وكيف يحدد توافق القالب، ومعايير التقييم الحاسمة المطلوبة عند توحيد إجراءات الإعداد أو شراء آلات ضغط جديدة.
خط الأساس الفني: يتم تعريف ارتفاع إغلاق مكبس الطاقة بشكل صارم على أنه المسافة من أسفل الشريحة (الكبش) إلى أعلى سرير الضغط (منضدة العمل السفلية) عندما تكون السكتة الدماغية في المركز الميت السفلي (BDC) ويكون تعديل الشريحة في أعلى نقطة لها.
تمييز ارتفاع القالب: يعد ارتفاع إغلاق الضغط بُعدًا ثابتًا للماكينة (مع نطاق ضبط)، في حين أن ارتفاع القالب (الارتفاع المغلق) هو بُعد أدوات. يجب أن تستوعب مساحة الضغط المتاحة دائمًا ارتفاع القالب بالإضافة إلى أي لوحات داعمة.
تخفيف المخاطر: يمنع توحيد حسابات ارتفاع الإغلاق والتدريب على أدوات ضبط القوالب الإفراط في الضبط، الأمر الذي قد يؤدي إلى الإضرار بقدرة حمولة المطبعة والسلامة الهيكلية.
تأثير المشتريات: عند تقييم مكبس طاقة جديد، يجب أن يتوافق نطاق ضبط الشريحة ومواصفات ارتفاع الإغلاق مع أكبر وأصغر قالب في المنشأة لضمان المرونة التشغيلية دون الحاجة إلى حشوات أو ألواح رفع مفرطة.
جدول المحتويات

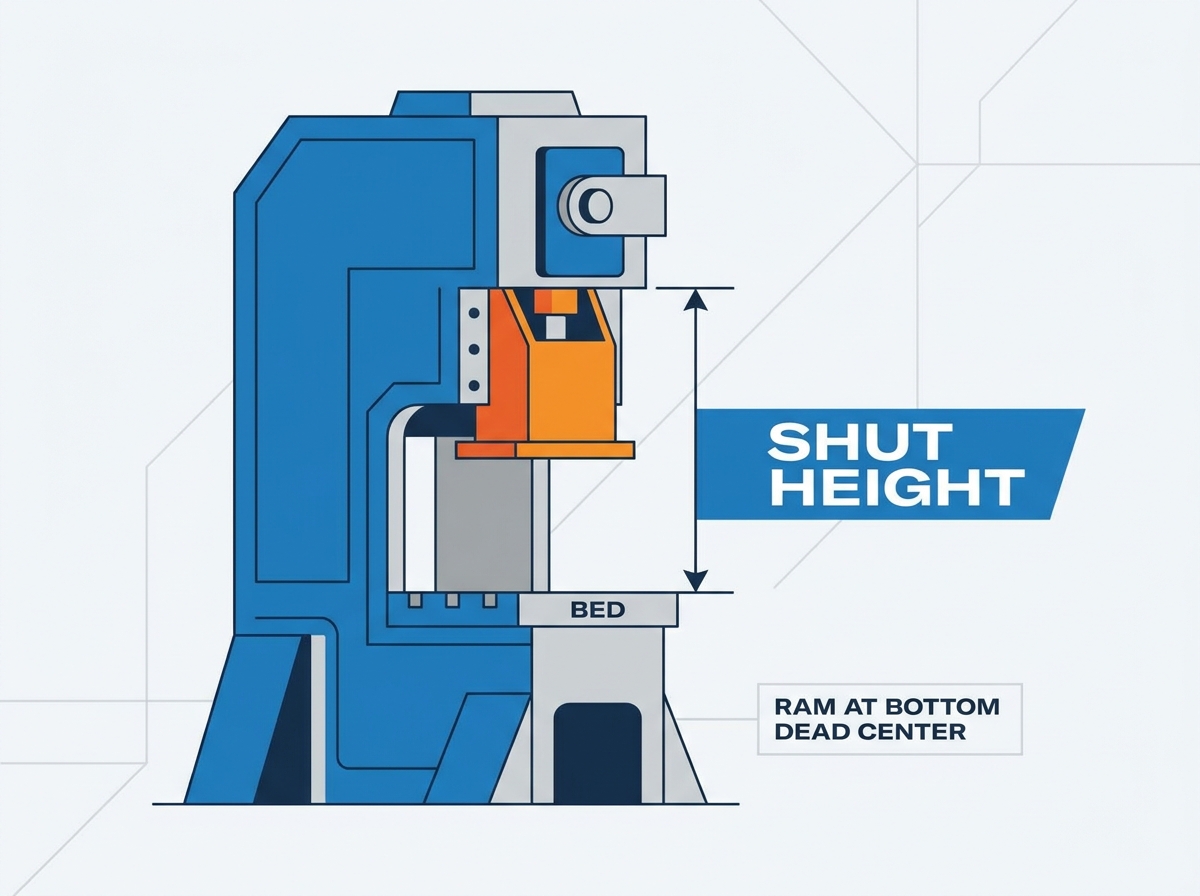

يتطلب فهم أبعاد الماكينة الالتزام الصارم بنقاط القياس الموحدة. يمكنك قياس ارتفاع الإغلاق من الوجه السفلي للمكبس، المعروف أيضًا باسم الشريحة، مباشرة إلى السطح العلوي لسرير الضغط. يعمل سرير الضغط كطاولة عمل سفلية أساسية حيث يتم تركيب لوحة المسند عادةً. لإنشاء قياس أساسي دقيق، يجب أن تكون الآلة في حالة ميكانيكية محددة. يجب أن يتم وضع ضربة الضغط تمامًا عند المركز الميت السفلي (BDC). علاوة على ذلك، يجب وضع آلية تعديل الشريحة لأعلى. يمثل هذا التكوين أقصى مسافة رأسية ممكنة بين الشريحة والسرير أسفل الحد.
عند قياس هذه المسافة، يجب على المشغلين التأكد من أن كلا السطحين خاليان تمامًا من الحطام أو الزيت الثقيل أو الرخويات المعدنية. حتى قطعة صغيرة من الخردة المعدنية المحاصرة تحت أداة القياس سوف تتخلص من الحساب الأساسي. يجب عليك القياس من الوجه الفعلي المُشكَّل آليًا للشريحة، وليس من أي لوحات فرعية متصلة أو أجهزة تغيير القالب السريع (QDC)، ما لم يتم تثبيت هذه المكونات بشكل دائم وإدراجها في المواصفات الدائمة للجهاز.
يجب التمييز بين أبعاد الماكينة وأبعاد الأدوات. يمثل ارتفاع القالب، الذي يطلق عليه غالبًا الارتفاع المغلق، الارتفاع الرأسي الإجمالي لمجموعة القالب عندما يكون مغلقًا بالكامل. في هذه الحالة، يتم تعشيق اللكمات العلوية بشكل كامل داخل كتلة القالب السفلية، ويتم تثبيت مسامير التوجيه على أقصى عمق عمل لها. يعد ارتفاع إغلاق الضغط أحد معلمات الماكينة الثابتة التي تتميز بنطاق ضبط محدد. العلاقة بين هذين المقياسين تملي التوافق التشغيلي.
يجب أن يكون ارتفاع إغلاق المكبس مساويًا دائمًا لارتفاع القالب بالإضافة إلى سمك أي لوحة دعم مستخدمة في الإعداد. إذا كان القالب يرتكز مباشرة على دعامة، فإن سمك اللوحة هذا يستهلك جزءًا من مساحة الماكينة المتاحة. يصمم مهندسو الأدوات قوالب للعمل على ارتفاع مغلق محدد لضمان تشكيل المواد بشكل صحيح دون الضغط الزائد على نوابض غاز النيتروجين أو أدوات إزالة اليوريثان المدمجة في الأداة.
متري | فئة | تعريف | دولة القياس |
|---|---|---|---|
اضغط على إغلاق الارتفاع | أبعاد الآلة | المسافة من وجه الشريحة إلى سرير الضغط. | السكتة الدماغية في BDC، وضبط الشريحة بالكامل لأعلى. |
ارتفاع القالب (الارتفاع المغلق) | البعد الأدوات | إجمالي الارتفاع الرأسي لمجموعة القوالب المغلقة. | اللكمات مشغولة بالكامل في كتلة القالب. |
الارتفاع المفتوح | أبعاد الآلة | المسافة من وجه الشريحة إلى سرير الضغط. | السكتة الدماغية في TDC، وضبط الشريحة بالكامل لأعلى. |
نطاق تعديل الشريحة | قدرة الآلة | إجمالي السفر العمودي للمسمار بيتمان. | يتم قياسها من الحد الأقصى إلى الحد الأقصى للوضع السفلي. |
غالبًا ما يعاني التواصل في قاعة المتجر من تداخل المصطلحات. يستخدم العديد من الميكانيكيين وموردي الأدوات بشكل متبادل المصطلحين "ارتفاع القالب" و"ارتفاع الإغلاق". وكثيرًا ما يجمعونهما في العبارة العامية "ارتفاع القالب". تخلق هذه العادة ارتباكًا كبيرًا أثناء مواصفات المعدات. يجب على المشترين والمهندسين الفنيين فرض تعريفات صارمة بين أبعاد الماكينة وأبعاد الأدوات. إن السماح لهذه المصطلحات بالتشويش يؤدي إلى أخطاء شراء مكلفة.
على سبيل المثال، قد يذكر مورد الأدوات أن القالب يتطلب "ارتفاع إغلاق 24 بوصة". إذا افترض المشتري أن هذا يعني أن المطبعة تحتاج إلى ارتفاع إغلاق 24 بوصة، فقد يطلب آلة صغيرة جدًا بمجرد تثبيت لوحة المسند مقاس 6 بوصات. يجب أن يكون المشتري قد حدد مكبسًا بارتفاع إغلاق 30 بوصة لاستيعاب القالب مقاس 24 بوصة بالإضافة إلى المسند مقاس 6 بوصات. المصطلحات الواضحة تمنع هذه الحسابات الخاطئة الباهظة الثمن.
توفر لوحات المساند سطح تثبيت قياسيًا للأدوات، ولكنها تقلل بشكل مباشر من ارتفاع الإغلاق الفعال للمكبس. عندما تقوم بتركيب لوحة مسندة على سرير الضغط، فإنك تشغل بشكل دائم جزءًا من الخلوص الرأسي. يجب عليك حساب هذا التخفيض أثناء كل إعداد. يستخدم المهندسون صيغة قياسية لتحديد غلاف العمل الفعلي.
الصيغة واضحة ومباشرة: مساحة القالب المتوفرة = ارتفاع إغلاق الضغط - سماكة لوحة المسند. يؤدي الفشل في طرح سُمك المسند إلى ضمان حدوث خطأ في الحساب، مما يؤدي غالبًا إلى تلف شديد في الأدوات أثناء الضربة الأولية. إذا كانت المنشأة تستخدم ألواح دعم متعددة بسماكات مختلفة لعمليات مختلفة، فيجب على أدوات ضبط القالب التحقق فعليًا من اللوحة المثبتة قبل ضبط الشريحة.
سيؤدي عدم كفاية خلوص الارتفاع المغلق حتمًا إلى تحطم القالب. عندما يقوم المشغلون بضبط الشريحة على مستوى منخفض للغاية، تحاول المكبس دفع حذاء القالب العلوي إلى ما يتجاوز الحدود المادية لأداة القالب السفلي. تطغى القوة الميكانيكية للضغط على هيكل الأدوات. يؤدي هذا الاصطدام إلى تحطيم مكونات أدوات الكربيد الهشة على الفور. كما أنه يكسر الأحذية المصنوعة من الفولاذ الثقيل، ويثني دبابيس التوجيه الدقيقة، ويدمر آليات الكامة الداخلية.
يمتد الأثر المالي لحوادث الموت إلى ما هو أبعد من الصيانة الروتينية. إن استبدال اللكمات الكربيدية المحطمة أو إصلاح الأحذية المتشققة يكلف آلاف الدولارات. كما أنه يوقف خطوط الإنتاج، مما يتسبب في عدم الالتزام بالمواعيد النهائية للتسليم والتوقف التشغيلي الشديد. في الحالات القصوى، يمكن أن يؤدي الاصطدام الشديد بالقالب إلى تشويه مكبس الضغط بشكل دائم، مما يتطلب تفكيكًا كاملاً للآلة وإعادة تشكيل الشريحة.
لا توفر المكبس الميكانيكي حمولتها القصوى المقدرة طوال الشوط بأكمله. إنه يوفر أقصى قدر من القوة على مسافة محددة جدًا فوق أسفل المركز الميت، ويتم تصنيفها عادةً بمقدار 1/4 بوصة أو 1/2 بوصة فوق BDC اعتمادًا على تصميم الماكينة. يؤدي تعديل الشريحة غير المناسب إلى تغيير هذه الديناميكية الحرجة. عندما يقوم المشغلون بضبط الشريحة بشكل غير صحيح للتعويض عن ارتفاع الإغلاق غير المتطابق، فإنهم يغيرون مكان اتصال الأداة بالمادة بالنسبة لدورة الحد.
إذا قام القالب بتعشيق المادة بدرجة عالية جدًا في الشوط، فإن المكبس يفتقر إلى الميزة الميكانيكية لإكمال العمل. يؤدي هذا إلى توقف الضغط، حيث يتم قفل الآلة في الأسفل. يتطلب تحرير المكبس المقفل آليات تحرير هيدروليكية متخصصة أو تدخلًا يدويًا خطيرًا. علاوة على ذلك، يؤدي ضرب المادة بدرجة عالية جدًا على منحنى الحمولة إلى حدوث حمل زائد شديد، مما قد يؤدي إلى كسر إطار الضغط أو كسر ذراع بيتمان.
خطأ في موضع الشريحة | العواقب الميكانيكية | التأثير التشغيلي |
|---|---|---|
مجموعة الشرائح منخفضة جدًا (ضغط زائد) | تتصادم كتل القالب. ارتفاع الحمولة على الفور. | الأدوات المحطمة، والأحذية المتشققة، والضغط على الإطار. |
مجموعة الشرائح مرتفعة جدًا (تحت الضغط) | اللكمات تفشل في اختراق المواد بشكل كامل. | أجزاء غير مكتملة، ونتوءات ثقيلة، وعدم إخراج الخردة. |
يشرك القالب المادة في وقت مبكر جدًا من السكتة الدماغية | تعمل الصحافة خارج منحنى الحمولة المقدرة. | توقف المحرك، انزلاق القابض، مغلق من الأسفل. |
يؤدي توحيد الارتفاعات المغلقة عبر الأسطول الصحفي إلى تقليل وقت إعداد القالب بشكل كبير. تعتمد منهجيات تبادل القوالب في الدقيقة الواحدة (SMED) على إعدادات يمكن التنبؤ بها وقابلة للتكرار. عندما تحتوي كل مكبس على مساحة عمل معروفة وموثقة، يقضي المشغلون وقتًا أقل في تحريك الشريحة وقياس الخلوصات. غالبًا ما تستخدم المنشآت موازيات موحدة أو لوحات فرعية لتطبيع ارتفاعات القالب عبر مخزونها بالكامل.
من خلال جعل جميع القوالب بنفس الارتفاع بشكل فعال، يمكنك تقليل الحاجة إلى تعديلات الشرائح الرئيسية أثناء عمليات التبديل. يحول هذا الأسلوب عملية الإعداد المملة والمعرضة للأخطاء إلى عملية سريعة وفعالة. بدلاً من تشغيل المحرك المنزلق لمدة خمس دقائق لسد فجوة 10 بوصة بين القوالب المختلفة، يحتاج المشغل فقط إلى إجراء تعديلات صغيرة صغيرة لمراعاة اختلافات سمك المادة.
يظل الخطأ البشري هو السبب الرئيسي لفشل الإعداد. تعد برامج التدريب الرسمية للمهندسين والمشرفين وصانعي القوالب إلزامية للعمليات الآمنة. يجب أن يفهم الموظفون جيدًا آليات الارتفاع المغلق لمنع أخطاء الإعداد اليدوية الكارثية. التدريب يؤسس للمساءلة على أرض المصنع. عندما يفهم صانعو القوالب الفيزياء الكامنة وراء آلية تعديل الشريحة، فإنهم يحترمون الحدود المادية للآلة.
يضمن التدريب الموحد أن يتبع كل مشغل نفس إجراءات التحقق قبل تعشيق القابض. يتضمن ذلك قراءة ورقة الإعداد، والتحقق من سمك المسند، والتحقق من مؤشر ارتفاع الإغلاق، وتنفيذ شريط يدوي أو ركض بطيء لتأكيد الخلوص قبل التبديل إلى وضع التشغيل المستمر.
يجب أن تسبق بروتوكولات السلامة أي قياس أو تعديل مادي. يجب عليك تنفيذ إجراءات الإغلاق/وضع العلامات الصارمة (LOTO) قبل وضع الأيدي داخل مساحة القالب. قم بعزل الطاقة الرئيسية وتفريغ كل الضغط الهوائي المتبقي من أنظمة القابض والموازنة. أدخل كتل الأمان المادية بين الكبش والسرير لمنع الجاذبية من سحب الشريحة لأسفل بشكل غير متوقع.
بمجرد أن يصبح الجهاز آمنًا، تحقق من المكونات المادية الموجودة في مظروف العمل. قم بقياس السُمك الدقيق للوحة المسند المثبتة حاليًا باستخدام الفرجار الدقيق. تأكد من أبعاد أي متوازيات أو كتل صاعدة مطلوبة. لا تفترض أبدًا أن هذه المكونات تتطابق مع ورقة الإعداد دون التحقق المادي. ربما كان من الممكن أن يكون التحول السابق قد استبدل مسندًا مقاس 4 بوصات بمسند مقاس 6 بوصات دون تحديث الوثائق.
يتطلب إعداد الشريحة أسلوبًا منهجيًا لضمان الدقة ومنع تلف المعدات. اتبع هذه الخطوات الأساسية أثناء كل عملية إعداد:
تحقق من وضع القالب بشكل صحيح وتثبيته على لوحة المسند.
قم بإزالة كتل الأمان وأعد الطاقة إلى محرك ضبط الشريحة.
قم بإحضار ضغطة الضغط إلى المركز الميت السفلي (BDC) باستخدام وضع السرعة أو الركض الخاص بالجهاز. راقب مؤشر زاوية الكرنك للتأكد من أنه يقرأ 180 درجة بالضبط.
اضبط الشريحة لأسفل ببطء حتى يتلامس حذاء القالب العلوي مع حذاء القالب السفلي أو كتل الإعداد المخصصة.
قم بتطبيق ضغط الإعداد المطلوب لضمان تثبيت جميع المكونات بشكل صحيح على المسند. لا تبالغ في الضغط.
قم بقفل آلية تعديل بيتمان والانزلاق بشكل آمن لمنع أي انجراف رأسي أثناء التشغيل عالي السرعة.
قم بإجراء اختبار واحد بدون مادة للتحقق من التشغيل السلس والتخليص المناسب.
تواجه المنشآت في كثير من الأحيان قوالب قصيرة جدًا بحيث لا تتناسب مع الحد الأدنى لارتفاع الإغلاق للمكبس. لا يمكنك ببساطة تمديد تعديل الشريحة إلى ما يتجاوز الحدود الهندسية للوصول إلى قالب قصير. يؤدي القيام بذلك إلى كشف الكثير من الخيوط الموجودة على مسمار الحفر، مما يؤدي إلى ضعف هيكلي هائل. وبدلاً من ذلك، يجب عليك سد الفجوة بأمان.
يتضمن البروتوكول المناسب استخدام الكتل الصاعدة الهندسية، أو المتوازيات الدقيقة، أو لوحات الدعم الأكثر سمكًا. تعمل هذه المكونات على رفع الأدوات بأمان لتتوافق مع الشريحة. لا تستخدم أبدًا خردة معدنية عشوائية أو ألواح غير أرضية أو غسالات مكدسة لسد هذه الفجوة. تنضغط الحشوات غير المعايرة بشكل غير متساوٍ تحت الحمولة، مما يتسبب في إزاحة القالب، وقص اللكمات، وتعرض مكبس الضغط لتحميل شديد خارج المركز.
حتى أدوات وضع القالب ذات الخبرة ترتكب أخطاء قياس خطيرة أثناء الإعداد. يعد الفشل في حساب سمك المادة في حساب الارتفاع المغلق للقالب خطأً متكررًا. يجب أن يستوعب القالب الصفائح المعدنية؛ تجاهل هذا يسبب الإفراط في الضغط. إذا كنت تقوم بختم الفولاذ بقياس 0.125 بوصة، فيجب ضبط الشريحة لاستيعاب حجم المادة الإضافي هذا.
هناك خطأ شائع آخر يتضمن الاعتماد على مؤشرات الارتفاع المغلقة البالية أو غير المعايرة. تنحرف العدادات الميكانيكية والقراءات الرقمية بمرور الوقت بسبب الاهتزاز الشديد. وأخيرًا، غالبًا ما يتجاهل المشغلون قوى الضغط لنوابض غاز النيتروجين أو أدوات تجريد اليوريثان. تمارس هذه المكونات ضغطًا تصاعديًا هائلاً. إذا لم تأخذ في الاعتبار هذه المقاومة، فسيكون ضبط الشريحة غير دقيق في ظل أحمال العمل الفعلية، مما يؤدي إلى اختلافات الأبعاد في الأجزاء المختومة.
يتطلب شراء مكبس جديد إجراء مراجعة شاملة لمخزون القوالب الحالي لديك. يجب عليك قياس الارتفاعات المغلقة لأكبر وأصغر قالب نشط لديك. تحدد هذه البيانات الحد الأقصى والحد الأدنى لارتفاع الإغلاق المطلوب للجهاز الجديد. يجب عليك أيضًا تقييم طول الحد بالتزامن مع هذا البعد. يُعد الحصول على تصريح كافٍ أمرًا إلزاميًا لإخراج الأجزاء والتعامل الآلي مع المواد.
تتطلب أنظمة النقل ووحدات التغذية المؤازرة ارتفاعات مفتوحة محددة في Top Dead Center (TDC). إذا كان ارتفاع الإغلاق يلائم القالب، ولكن السكتة الدماغية قصيرة جدًا، فسوف تتعطل أنظمة التشغيل الآلي لديك في الأدوات. عند مراجعة مواصفات الضغط، قم بتخطيط دورة الضربة بأكملها للتأكد من أن أصابع النقل لديها ما يكفي من الوقت والمساحة الرأسية لدخول القالب، والاستيلاء على الجزء، والخروج قبل نزول المكبس.
يجب على المشترين الاختيار بين أنظمة تعديل الشرائح الآلية واليدوية. تحمل التعديلات الآلية، المجهزة بأجهزة تشفير رقمية، تكلفة أولية أعلى. ومع ذلك، فإنها توفر وفورات كبيرة في العمالة على المدى الطويل في بيئات الختم عالية الخلط ومنخفضة الحجم. يمكن للمشغلين إدخال بُعد معين في لوحة التحكم، وتتحرك الشريحة تلقائيًا إلى الموضع الصحيح، مما يمنع التدوير اليدوي.
تتطلب الأنظمة اليدوية عملاً بدنيًا وتستغرق وقتًا أطول للضبط، مما يجعلها أكثر ملاءمة للمطابع المخصصة التي تعمل بنفس القالب لعدة أشهر في المرة الواحدة. يجب عليك أيضًا تقييم آليات القفل. توفر أنظمة القفل الهيدروليكي قوة تثبيت فائقة ومقاومة للاهتزاز بشكل أفضل من الأقفال الميكانيكية التقليدية، مما يقلل من متطلبات الصيانة ويمنع انجراف الانزلاق طوال عمر المكبس.
إن تصنيف حمولة الصحافة ليس خطًا ثابتًا؛ إنه منحنى. يجب عليك مراجعة مخطط منحنى الحمولة الخاص بالشركة المصنعة قبل إتمام عملية الشراء. يجب أن تقوم المكبس بتوصيل القوة المطلوبة عند ارتفاع الإغلاق المحدد حيث يبدأ القالب في تشغيل المادة. يعد هذا أمرًا بالغ الأهمية بشكل خاص عند مقارنة عمليات السحب العميق بالتقطيع القياسي.
يتطلب التقطيع حمولة عالية قريبة جدًا من BDC، حيث تتمتع المكبس بشكل طبيعي بأكبر ميزة ميكانيكية. يتطلب السحب العميق حمولة مستدامة أعلى في الشوط، حيث تكون الميزة الميكانيكية أضعف. إذا لم تتمكن المكبس من توفير القوة اللازمة في اللحظة المحددة لملامسة المادة، فسوف تتوقف المعدات أو تعاني من فشل هيكلي. قم دائمًا بتراكب متطلبات قوة القالب الخاص بك على مخطط منحنى حمولة الصحافة.
يؤدي تمديد ضبط الشريحة إلى حد كبير إلى حدوث مخاطر ميكانيكية شديدة. عندما تقوم بضبط الشريحة خارج نطاقها المقصود، فإنك تعرض الكثير من الخيوط الموجودة على برغي بيتمان. وهذا يقلل بشكل كبير من الصلابة الهيكلية للاتصال بين الشريحة والعمود المرفقي. يؤدي تشغيل المكبس في هذه الحالة إلى المخاطرة بقص الخيوط الكارثية تحت الأحمال الثقيلة.
إذا انخلعت خيوط بيتمان، فسوف تنهار الشريحة على القالب، مما يؤدي إلى تدمير الأدوات وربما كسر إطار الضغط. يجب عليك الالتزام الصارم بحدود التعديل القصوى للشركة المصنعة. تشتمل العديد من المكابس الحديثة على مفاتيح حد إلكترونية لمنع الإفراط في الضبط، لكن المكابس الميكانيكية القديمة تعتمد كليًا على انضباط المشغل والفحص البصري لخيوط اللولب.
قد يتناسب القالب تمامًا مع معلمات الارتفاع المغلقة في BDC ولكنه لا يزال يفشل من الناحية التشغيلية. يحدث هذا عندما لا يكون هناك خلوص مفتوح كافٍ في Top Dead Center (TDC). تتطلب وحدات التغذية المؤازرة، وأصابع النقل الآلية، وناقلات إزالة الخردة مساحة فعلية للعمل بين دورات السكتة الدماغية.
إذا كانت ضربة الضغط قصيرة جدًا بالنسبة لارتفاع الإغلاق المطلوب، فلن يكون لدى معدات التشغيل الآلي الوقت أو المساحة لمسح منطقة القالب. يؤدي هذا إلى تحطيم مكونات وحدة التغذية وشرائط المواد المحشورة. عند حساب الخلوصات، ضع في الاعتبار دائمًا ارتفاع رفع لوحة التجريد ومسار إخراج الجزء النهائي.
التوثيق الصارم هو استراتيجية التخفيف الأكثر فعالية ضد أخطاء الإعداد. قم بتنفيذ أوراق الإعداد الموحدة التي توضح بالتفصيل القراءة الدقيقة لمؤشر ارتفاع الإغلاق لكل قالب محدد في المخزون الخاص بك. لا ينبغي للمشغلين أبدًا التخمين أو الاعتماد على الذاكرة. يجب أن تدرج ورقة الإعداد أيضًا سمك المسند المطلوب وأي أوجه تشابه ضرورية.
بالإضافة إلى ذلك، استخدم كتل الإعداد الفعلي، والتي تسمى غالبًا كتل التوقف، والتي يتم تركيبها مباشرة داخل القالب. توفر هذه الكتل حدًا ماديًا صعبًا. إذا قام المشغل بضبط الشريحة على مستوى منخفض جدًا، فإن الضغط يضرب كتل التوقف قبل الإفراط في ضغط اللكمات الدقيقة وتجويفات القالب. تعمل كتل التوقف كأداة ميكانيكية نهائية آمنة ضد الأخطاء البشرية.
مؤشرات ارتفاع الإغلاق هي أدوات دقيقة تتطلب صيانة روتينية. وضع جدول صارم للصيانة الوقائية لمعايرة هذه الأجهزة. يجب على موظفي الصيانة التحقق فعليًا من أن القراءات الرقمية أو العداد الميكانيكي يتطابق تمامًا مع القياس الحقيقي من الشريحة إلى السرير.
استخدم كتل الدقة المعتمدة ومؤشرات الاتصال للتأكد من الدقة. ضع الكتل الدقيقة على السرير، وقم بخفض الشريحة حتى تتلامس، وقارن ارتفاع الكتلة الفعلي بقراءة المؤشر. إذا انحرف المؤشر حتى بمقدار بضعة أجزاء من الألف من البوصة، فقد يؤدي ذلك إلى تآكل سريع للأداة أو ضعف جودة الجزء. تضمن المعايرة الروتينية أن يثق المشغلون لديك في الأرقام الموجودة على لوحة التحكم.
قم بإجراء تدقيق مادي شامل لجميع ارتفاعات القالب النشطة في منشأتك لإنشاء خط أساس لشراء المعدات في المستقبل.
تحقق من دقة مؤشرات ارتفاع إغلاق الضغط الموجودة باستخدام كتل المعايرة ومؤشرات الاتصال المعتمدة.
قم بتنفيذ أوراق الإعداد الموحدة التي تسرد بوضوح موضع الشريحة المطلوبة وسمك المسند لكل أداة في مخزونك.
تشاور مع الشركات المصنعة للصحافة لمواءمة عمليات شراء المعدات المستقبلية مع متطلبات الأدوات القياسية الخاصة بك، مما يضمن نطاقات ضبط الشريحة المناسبة.
تأسست في عام 1983، شركة Zhejiang Jinaolan Machine Tool وتقوم بتصنيع المكابس الميكانيكية ومعدات خط الختم المتكاملة، بما في ذلك أنظمة التغذية، وقوالب الختم، وحلول النقل. يدعم نطاقها الصحفي الذي يتراوح من 25 إلى 2400 طن الشركات المصنعة التي تبحث عن معدات مطابقة لأبعاد الأدوات ومتطلبات الأتمتة والقدرة الإنتاجية.
ج: ارتفاع الغالق هو المسافة من الشريحة إلى السرير عند المركز الميت السفلي مع الضبط لأعلى. الارتفاع المفتوح هو المسافة عند Top Dead Center مع الضبط لأعلى، مما يحدد الحد الأقصى للخلوص لإزالة الأجزاء.
ج: قم بإحضار المكبس إلى المركز الميت السفلي، وحرك ضبط الشريحة إلى أعلى موضع له، وقم بقياس المسافة العمودية من الوجه السفلي للمكبس إلى أعلى سرير الضغط أو طاولة العمل السفلية.
ج: يعد ارتفاع إغلاق الضغط بُعدًا ثابتًا للماكينة، لكن لوحة المسند تقلل من مساحة القالب المتاحة. المساحة المتاحة تساوي ارتفاع إغلاق الضغط مطروحًا منه سمك المسند.
ج: يؤدي ضبطه على مستوى منخفض للغاية إلى محاولة الضغط على الإغلاق بعد الحدود المادية للقالب، مما يؤدي إلى تحطم القالب، أو تحطم الأدوات، أو توقف الضغط في الأسفل.
ج: عداد ميكانيكي أو قراءات رقمية على المطبعة التي تعرض الموضع الحالي لضبط الشريحة، مما يسمح للمشغلين بالعودة إلى الإعدادات الدقيقة لقوالب معينة.
ج: لا يمكنك تغيير الحد الأقصى لارتفاع الإغلاق المصمم في إطار الجهاز، ولكن يمكنك تغيير ارتفاع إغلاق العمل ضمن نطاق معين باستخدام آلية ضبط الشريحة.
ج: إنها لغة عامية شائعة في الصناعة للإشارة إلى الارتفاع المغلق للقالب باعتباره "ارتفاع الإغلاق". ومع ذلك، من الناحية الفنية، يشير الارتفاع المغلق إلى أبعاد آلة الضغط، بينما يشير الارتفاع المغلق إلى الأدوات.
