يركز العديد من المشترين بشكل كامل على سعة الحمولة عند شراء معدات ختم جديدة. يتجاهلون التشوه الهيكلي تحت الحمل. يؤدي هذا الإشراف بشكل مباشر إلى معدلات رفض الأجزاء غير المبررة وارتفاع تكاليف صيانة الأدوات. أثناء دورة الختم، تحدث انحرافات دقيقة عبر هيكل الضغط. هذه الحركات المجهرية تجبر على عدم محاذاة اللكمة حتى الموت عند نقطة التأثير. وتشمل النتائج المباشرة ضعف دقة الأبعاد، وتكوين نتوءات مفرطة، وجودة السطح المتدهورة بشدة.

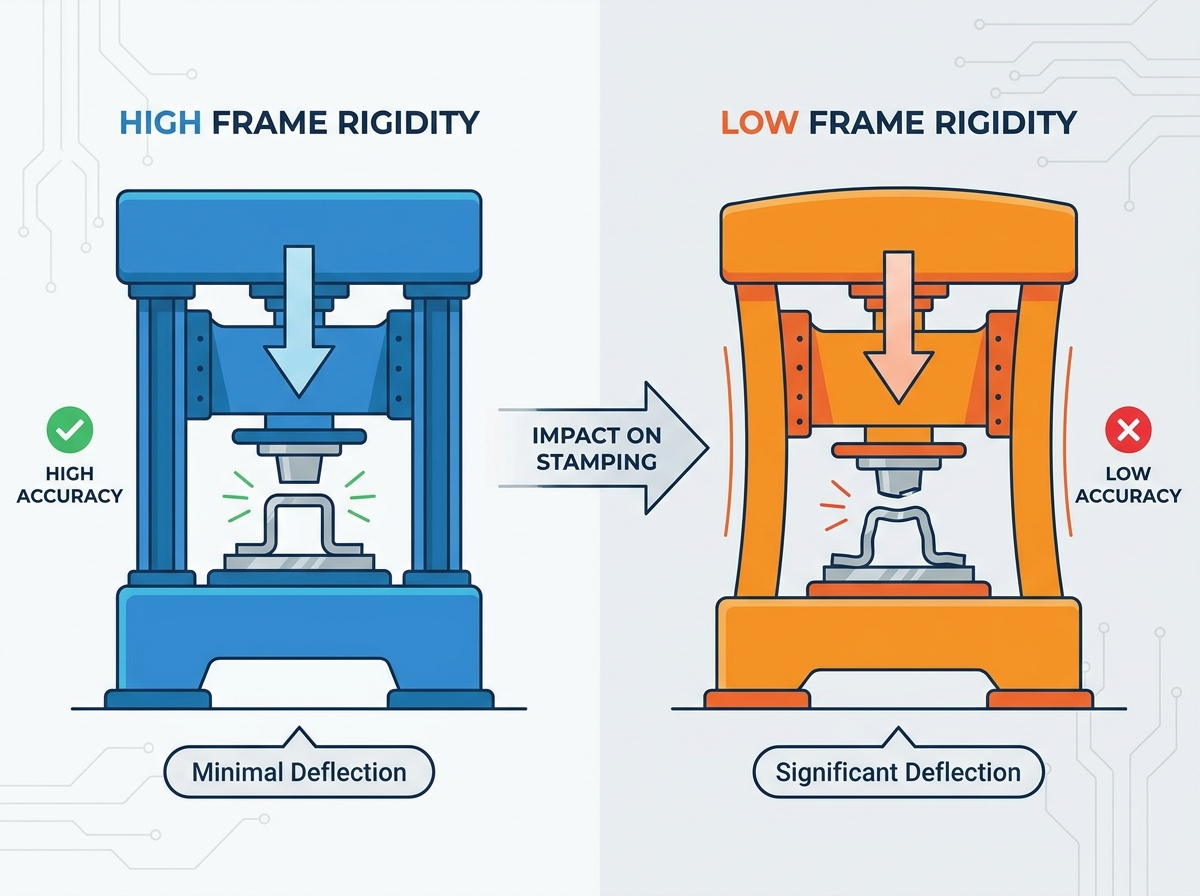

يعد تقييم صلابة إطار ضغط الطاقة بمثابة الأساس المطلق لتحديد أي آلة ختم. الحمولة تملي ببساطة القوة الخام المتاحة. تملي صلابة الإطار مدى دقة تطبيق هذه القوة على الصفائح المعدنية. سنقوم بتفكيك آليات الانحراف الهيكلي، وتقييم بنيات الإطارات المختلفة، ومواءمة تصميمات الصحافة مع تفاوتات الإنتاج المحددة للتخلص من تآكل القالب.
جدول المحتويات
الصلابة على الحمولة: الحمولة تملي القوة المتاحة، ولكن صلابة الإطار تملي مدى دقة تطبيق تلك القوة. يؤدي الانحراف المفرط إلى الإضرار حتى بالقوالب الأكثر دقة.
تحدد هندسة الإطار ملفات تعريف الانحراف: تعاني مكابس الإطار C (إطار الفجوة) بطبيعتها من الانحراف الزاوي بسبب عمق الحلق، في حين توفر مكابس الجانب المستقيم (إطار H) توزيعًا متماثلًا للحمل للتطبيقات عالية الدقة.
التأثير المباشر على عائد استثمار الأدوات: تعمل صلابة الإطار الضعيفة على تسريع تآكل القالب، وزيادة فترات الصيانة، وتضخيم التأثيرات المدمرة للانطباق (الحمولة العكسية).
المواصفات الخاصة بالتطبيقات: تتطلب المواد عالية الشد، وختم الألواح السميكة، والعمليات عالية السرعة، والقوالب التقدمية المعقدة خطوط أساس صلابة أعلى بكثير من عمليات التقطيع القياسية.
تمثل قوة الضغط وصلابة الضغط خاصيتين ميكانيكيتين مختلفتين تمامًا على أرضية المتجر. قوة الصحافة تمنع الفشل الكارثي. إنه يضمن عدم تصدع الماكينة أو كسرها أو كسرها تحت الحمولة القصوى. صلابة الصحافة تقاوم التشوه المرن. إنه يحدد بالضبط مقدار تمدد أو انحناء إطار الحديد الزهر أو الفولاذ الملحوم أثناء دورة الختم الفعلية. تتسبب قوى الختم في ثني جميع الإطارات المعدنية. لا يمكنك إيقاف الفيزياء. الهدف الهندسي هو التحكم في هذا المرن وتقليله إلى مستويات ميكرومتر مقبولة.
يجب أن يظل الضغط على الإطار منخفضًا عن عمد لتحقيق أقصى قدر ممكن من الصلابة. يقوم المهندسون بتصميم الإطارات الصحفية ذات المقاطع العرضية الضخمة والمفرطة في الهندسة. هذه المادة الإضافية لا تمنع الكسر فقط. إنها تحافظ على التشوه المرن مقيدًا بإحكام. الصلابة العالية تمنع تلف إطار الضغط نفسه. كما أنه يحمي آليات القوة المطبقة، بما في ذلك العمود المرفقي، وأذرع بيتمان، ونقاط الاتصال، من امتصاص الطاقة الحركية المدمرة. عندما ينثني الإطار بشكل مفرط، تترابط مكونات المحرك الداخلي، مما يؤدي إلى الضغط على طبقة الزيت الواقية في المحامل والتسبب في تآكل البرونز بسرعة.
يحدث الانحراف في وضعين أساسيين أثناء ضغطة الضغط. الانحراف الموازي هو الامتداد الرأسي للإطار. تظل الشريحة والسرير متوازيين تمامًا خلال هذا الامتداد. يمتد الإطار بأكمله بشكل موحد تحت حمل الختم. يؤثر هذا الامتداد العمودي على موضع المركز السفلي الميت (BDC). ومع ذلك، فإنه لا يؤدي إلى إمالة الأدوات خارج المربع. يمكن للمشغلين في كثير من الأحيان تعويض الانحراف المتوازي عن طريق ضبط ارتفاع الإغلاق.
الانحراف الزاوي هو الانحراف أو الميل. الشريحة والسرير يفقدان التوازي. يحدث هذا عندما ينحني الإطار بشكل غير متساوٍ من الأمام إلى الخلف أو من جانب إلى آخر. يعتبر الانحراف الزاوي هو العدو الأساسي لدقة الأبعاد. إنه يدمر محاذاة القالب على الفور. يقوم الكبش المائل بإجبار الثقب على مصفوفة القالب بزاوية شديدة. وهذا يلغي خلوص القطع الموحد المطلوب لكسر المعدن النظيف، مما يتسبب في قيام المثقاب بحلق جدار القالب وتوليد قوى جانبية شديدة.
يمنع ترتيب السرير والمسند شديد الصلابة الانحراف الموضعي مباشرة أسفل الأدوات. يجب أن يدعم السرير لوحة المسند دون الانحناء تحت الأحمال المركزة. السرير المنحني يشوه حذاء القالب. يُترجم هذا التشوه مباشرة إلى الجزء المختوم، مما يتسبب في وجود فراغات مشوهة، وأعماق سك غير متناسقة، واختلافات زنبركية عبر الصفائح المعدنية.
يحافظ السرير الضخم المضلع جيدًا على مستوى مرجعي مسطح. يظل هذا المستوى مستقرًا خلال دورة الختم والتقطيع والتثقيب بأكملها. تعمل سماكة المسند المناسبة على توزيع أحمال الختم المركزة على مساحة سطحية أوسع. يقوم بنقل هذه الأحمال بالتساوي إلى قوائم إطار الضغط. وهذا يمنع مركز القالب من الغرق أثناء عمليات التشكيل الثقيلة. عند تقييم المكبس، تحقق من مواصفات انحراف السرير؛ المعيار القياسي هو 0.0015 بوصة من الانحراف لكل قدم من طول السرير تحت الحمل الكامل.
يعتمد اتساق الأبعاد بشكل كامل على التحكم في التسامح في الجزء السفلي من الحد. يؤثر امتداد الإطار بشكل مباشر على إمكانية تكرار المركز الميت السفلي. يجب أن يصل الكبش إلى نفس الموضع تمامًا في كل ضربة للحفاظ على جودة الجزء. يغير التمدد المرن موضع الطرف هذا ديناميكيًا بناءً على مقاومة المادة. إذا امتد الإطار بمقدار 0.1 مم تحت الحمل، فإن الثقب يتوقف على بعد 0.1 مم من العمق المستهدف.
تضمن الصلابة وضع BDC ثابتًا. يعد هذا الاتساق أمرًا بالغ الأهمية لصياغة وتشكيل التسامح. تتطلب عملية القطع أن يتم ضغط المادة إلى شكل محدد يتم التحكم فيه بإحكام. أي اختلاف في حركة الكبش يغير سمك الجزء النهائي. يضمن الإطار الصلب أن القوة المطبقة تترجم إلى تشوه المادة، وليس تشوه الآلة. غالبًا ما تستخدم المنشآت التي تقوم بختم الإلكترونيات أو مكونات الفضاء الجوي عالية الدقة المحولات التفاضلية المتغيرة الخطية (LVDTs) لمراقبة إمكانية تكرار BDC في الوقت الفعلي.
يغير إمالة الإطار خلوص القطع ديناميكيًا أثناء الشوط. يحدث اختلال المحاذاة بين التخريم حتى الموت في المللي ثانية التي تتلامس فيها المادة مع المادة. قد يكون خلوص القطع القياسي عشرة بالمائة من سمك المادة. يؤدي الانحراف الزاوي إلى تغيير اللكمة بشكل جانبي. تنخفض نسبة الخلوص إلى اثنين بالمائة على أحد الجانبين وتزيد إلى ثمانية عشر بالمائة على الجانب الآخر.
يؤدي هذا المحاذاة غير الصحيحة إلى توزيع غير متساوٍ للأزيز. يحدث التمزق على حافة المادة مع الخلوص الزائد. يواجه الجانب الضيق القص الثانوي والغضب. تتدهور جودة الحافة بسرعة، مما يجبر المشغلين على إضافة عمليات إزالة الأزيز الثانوية. يحافظ الإطار الصلب على خلوص موحد حول محيط الثقب بالكامل.
لاستكشاف مشكلات جودة الحافة المتعلقة بالصلابة وإصلاحها، اتبع الخطوات التالية:
افحص الفراغ المختوم بحثًا عن ارتفاعات نتوءات غير متساوية عبر الحواف المتقابلة باستخدام ميكرومتر.
قم بقياس خلوص القالب باستخدام مقاييس الاستشعار مع وجود المكبس في وضع الراحة، ثم قارنه بأنماط التآكل الموجودة على المثقاب.
تحقق من خلوص الذراع على شريحة الضغط للتأكد من عدم تحرك الكبش بشكل جانبي قبل الاصطدام.
قم بتركيب مؤشرات الاتصال بين السرير والشريحة لقياس الانحراف الزاوي أثناء ضربة اختبار الحركة البطيئة تحت الحمل.
قم بمراجعة جهاز مراقبة الحمولة للتأكد من أن المحطة لا تتجاوز السعة المحلية لسرير الضغط.
تتكسر المواد بعنف أثناء دورة القطع. تقوم الصحافة ببناء حمولة ضخمة لدفع الثقب عبر المعدن عالي القوة. وعندما تنقطع المادة أخيرًا، تنخفض المقاومة إلى الصفر على الفور. يعود إطار الضغط الممتد بعنف إلى حالة الراحة. يؤدي هذا إلى حدوث صدمة شديدة، تُعرف عادةً باسم الحمولة العكسية.
يمتص الإطار شديد الصلابة اهتزاز الختم هذا بشكل فعال. تحتوي مكونات الحديد الزهر الضخمة، مثل الميهانيت، على رقائق الجرافيت التي تعمل على إضعاف الطاقة الحركية بشكل طبيعي. كما تعمل اللحامات الفولاذية المضلعة بشدة على تبديد هذه القوة. هذا يخفف من الأضرار الثانوية لسطح الجزء. يمنع الثقب من الارتداد مرة أخرى إلى المادة وترك علامات الشاهد. تعمل الصلابة الفائقة أيضًا على حماية مكونات الضغط من موجات الصدمات المدمرة التي تعمل على فك أدوات التثبيت، وتشقق اللحامات، وتحطيم أقسام قالب الكربيد.
تعمل عمليات الختم عالية السرعة بمئات الضربات في الدقيقة. تعمل هذه السرعة السريعة على تضخيم تأثيرات الصلابة الضعيفة بشكل كبير. ليس لدى الإطار الوقت الكافي للاستقرار بين السكتات الدماغية. التحميل الديناميكي السريع يخلق اهتزازات توافقية. تتراكم هذه الاهتزازات بسرعة إذا كان الإطار يفتقر إلى الصلابة الكافية.
تمنع الصلابة الهيكلية الاستثنائية الاهتزازات التوافقية من السيطرة. يمنع الآلة من اهتزاز نفسها خارج المحاذاة. تتطلب المكابس عالية السرعة تصميمات إطارية متخصصة للتعامل مع هذه القوى الديناميكية. بدون صلابة عالية، يدمر الاهتزاز تماسك الأجزاء ويسبب التعب السريع في مكونات الأدوات. سوف يلاحظ المشغلون أن الأجزاء تنحرف عن نطاق التسامح مع ارتفاع درجة حرارة المكبس وتغير الاهتزازات خلوص التشغيل.
يوفر تصميم الإطار C مزايا إمكانية الوصول المميزة على أرضية المتجر. يتمتع المشغلون بإمكانية الوصول من ثلاثة جوانب إلى منطقة الأدوات. وهذا يجعل تغييرات القالب سريعة وفعالة. فهو يتيح سهولة دمج معدات التغذية الآلية من زوايا متعددة. ومع ذلك، فإن العيوب الهيكلية كبيرة. تخلق الجبهة المفتوحة تأثيرًا ناتئيًا هائلاً.
يرتبط عمق الحلق ارتباطًا مباشرًا بهذا التأثير الكابولي. يؤدي عمق الحلق الأكبر إلى زيادة تشوه الإطار الزاوي بشكل كبير. ينحني النصف العلوي من "C" لأعلى وللخلف تحت الحمل الثقيل. يميل الكبش بعيدًا عن المشغل. يزيد هذا الانحراف الزاوي من اهتزاز الختم ويتسبب في دخول المثقاب إلى القالب بزاوية. إنها تجعل إطارات C غير مناسبة لأعمال القوالب التقدمية عالية الدقة والتسامح. من الأفضل حجزها للتقطيع الخفيف أو العمليات الثانوية حيث تكون التفاوتات كبيرة.
توفر البنية المستقيمة حلاً قويًا للتطبيقات الصعبة. يتميز تصميم الإطار H ببنية متناظرة مكونة من أربعة أعمدة. يلغي هذا التصميم ذو الحلقة المغلقة الواجهة المفتوحة للإطار C بالكامل. يمنع الدعم المتماثل الإطار من الانحناء للخلف. إنه يزيل بشكل فعال الانحراف الزاوي تحت الأحمال المركزية.
يوفر هذا التصميم قوة فائقة للعمليات عالية السرعة. تتطلب العمليات ذات الحمولة العالية أيضًا هذه البنية للحفاظ على جودة الجزء. يظل الامتداد العمودي متوازيًا تمامًا. تدخل اللكمة القالب بشكل مستقيم تمامًا في كل مرة. تمثل مكابس الإطار H معيار الصناعة لختم القالب التدريجي، والتشكيل الثقيل، والتصنيع عالي الدقة حيث تكون حماية القالب أمرًا بالغ الأهمية.
تستخدم الإطارات الصحفية طرق البناء الصلبة أو قضبان الربط. توفر الإطارات الصلبة أو الملحومة صلابة أساسية للحمولات الأصغر. يعمل الإطار بأكمله كوحدة هيكلية واحدة. توفر إنشاءات قضبان الربط سابقة الإجهاد صلابة متقدمة للمكابس الأكبر حجمًا. يتكون الإطار من تاج منفصل وسرير وعمودين.
تربط قضبان الربط الفولاذية الضخمة هذه المكونات الأربعة معًا. تعمل الصواميل الهيدروليكية على شد قضبان الربط مسبقًا بنسبة 150-200% من سعة الضغط. يؤدي هذا الضغط المسبق إلى ضغط القوائم بشكل كبير. لن يمتد الإطار حتى تتجاوز قوة الختم قوة الشد المسبق. يعمل هذا على تحييد امتداد الإطار أثناء دورة الختم القياسية، مما يحافظ على صلابة موضع BDC حتى في ظل الحمولة القصوى.
الميزة الهيكلية | الإطار C (إطار الفجوة) | الجانب المستقيم (الإطار H) |
|---|---|---|
الملف الانحراف | انحراف زاوي عالي (الانعراج/الميل) تحت الأحمال الثقيلة. | انحراف موازي فقط؛ الميل الزاوي صفر عند تحميل المركز. |
إمكانية الوصول إلى الأدوات | وصول ممتاز من ثلاثة جوانب للتغذية اليدوية أو الآلية. | يقتصر على النوافذ الأمامية والخلفية؛ يتطلب محاذاة تغذية دقيقة. |
التطبيق المثالي | التقطيع الخفيف، الأدوات ذات المحطة الواحدة، العمليات الثانوية. | قوالب تقدمية، تشكيل ثقيل، AHSS، ختم عالي السرعة. |
مستوى الصلابة الشاملة | منخفض إلى متوسط حسب عمق الحلق. | عالية للغاية بسبب الدعم المتماثل المكون من أربعة أعمدة. |
التعامل مع الأحمال خارج المركز | فقير؛ يتقلب بسهولة تحت قوى غير متكافئة. | ممتاز؛ شريحة واسعة وجيبات ذات 8 نقاط تقاوم الانقلاب. |
تتفاعل تقنية الضغط المؤازر الحديثة بشكل مباشر مع تصميم الإطار. تسمح المحركات المؤازرة بملفات السكتة الدماغية القابلة للبرمجة بالكامل. يمكن للمشغلين إبطاء سرعة الكبش تمامًا عند المركز السفلي الميت. وهذا يقلل بشكل كبير من الصدمات المفاجئة عند كسر المادة. إنه يقلل من الضغط الديناميكي الواقع على الماكينة والأدوات.
ومع ذلك، فإن تقنية المؤازرة لا تحل محل الحاجة إلى الصلابة الهيكلية. لا تزال الصحافة تعتمد على إطار جامد بشكل أساسي لتوجيه الأدوات. لا يمكن للسكتات الدماغية القابلة للبرمجة إصلاح الانحراف الزاوي الناتج عن انحناء الإطار الضعيف تحت الحمولة. يوفر محرك سيرفو مقترنًا بصلابة إطار ضغط الطاقة الفائقة دقة الأبعاد القصوى ويطيل عمر القالب بشكل كبير. يوفر الإطار الأساس المادي، في حين يوفر المؤازرة التحكم الحركي.
تحمل الصلابة الضعيفة تكاليف خفية شديدة على أرضية الإنتاج. الحركة الجانبية للكمة تحلق مصفوفة القالب. عندما يؤدي الانحراف الزاوي إلى إمالة المكبس، تضرب اللكمة جانب تجويف القالب بدلاً من المرور بشكل نظيف عبر المركز. يتسبب هذا التلامس بين المعدن والمعدن في حدوث تقطيع دقيق على حواف قطع الكربيد. الأدوات تتحلل بسرعة.
وهذا يتطلب شحذًا أكثر تكرارًا في غرفة الأدوات. إن سحب القالب، وهدمه، وطحن المقاطع، وإعادتها إلى الارتفاع، وإعادة توقيت الأداة يستهلك كميات هائلة من العمالة. إجمالي عمر القالب ينخفض بشكل ملحوظ. القالب المصمم لمليون ضربة قد يفشل عند مائتي ألف. إن زيادة صلابة الإطار إلى الحد الأقصى تحافظ على تمركز الثقب بشكل مثالي، مما يحافظ على الأدوات باهظة الثمن ويقلل وقت التوقف غير المخطط له.
انحراف الإطار المفرط يضر بالجهاز نفسه. يؤدي الالتواء والانحناء إلى تآكل غير متساوٍ للمكونات الميكانيكية الداخلية. تواجه Gibs ضغطًا جانبيًا شديدًا مع تشوه الإطار. تتآكل أدلة الشرائح قبل الأوان على جانب واحد. تتحمل المحامل التحميل غير المتماثل أثناء الشوط، مما يؤدي إلى الضغط على التشحيم والتسبب في تلامس المعدن مع المعدن.
هذا يؤدي إلى عطل ميكانيكي سابق لأوانه. يتم فتح الخلوصات، مما يقلل من دقة الختم. تزداد فترات التوقف غير المخطط لها حيث تقوم فرق الصيانة باستبدال البطانات البرونزية البالية ووصلات الحفر والمحامل الرئيسية. يحافظ الإطار الصلب على جميع الأجزاء المتحركة في محاذاة مثالية. يؤدي هذا إلى إطالة عمر النظام الميكانيكي بأكمله ويحافظ على تشغيل المطبعة بدلاً من الجلوس في الصيانة.
سمك المادة يحدد قوى القطع المطلوبة. يتطلب الفولاذ المتقدم عالي القوة (AHSS) حمولة هائلة للقص. تعد قوة الشد التي تتجاوز 1000 ميجا باسكال شائعة في ختم السيارات الحديثة. هذه المواد لا تسفر بسهولة. إنهم يشكلون ضغطًا هائلاً قبل أن ينكسروا فجأة.
وهذا يخلق طاقة شديدة الاختراق. يتطلب ختم AHSS صلابة إطار أعلى بشكل غير متناسب. سوف تعاني الصحافة القياسية من ضرر شديد بالحمولة العكسية. يتطلب تحديد معدات AHSS إطارات كبيرة الحجم وقضبان ربط للخدمة الشاقة ومخمدات صدمات متخصصة. يجب أن تتجاوز الصلابة الأساسية متطلبات التقطيع القياسية للتعامل مع إطلاق الطاقة العنيف دون تدمير تاج الضغط.
يؤثر نوع الأدوات بشكل كبير على اختيار الإطار. عادةً ما تقوم أدوات المحطة الواحدة بتوسيط الحمل مباشرة أسفل الكبش. تتميز القوالب التقدمية بتحميل شديد خارج المركز. تنتقل المادة عبر محطات متعددة في وقت واحد. يحدث الثقب والعملة والتقطيع في نهايات مختلفة من القالب في نفس الوقت بالضبط.
تتوزع القوى بشكل غير متساو عبر الشريحة. تتطلب هذه التطبيقات الصلابة المتماثلة للإطار H. سوف يلتوي الإطار C بعنف تحت هذا الحمل خارج المركز. يمنع الإطار H انقلاب الكبش. وهو يدعم الانزلاق بالتساوي عبر الزوايا الأربع، مما يضمن وصول كل محطة إلى عمقها المستهدف في وقت واحد دون ربط دبابيس التوجيه.
قم بتقييم المكبس بناءً على قدرته على التعامل مع الأحمال خارج المركز. يلعب طول الشريحة دورًا رئيسيًا في هذه القدرة. تقوم الشريحة الأطول بتوزيع القوى خارج المركز على مساحة أوسع من الجيب. تصميم Gibbing أمر بالغ الأهمية بنفس القدر. تعمل الأذرع البرونزية ذات الثماني نقاط على تقييد الشريحة في جميع الاتجاهات الجانبية.
إنها تمنع الكبش من التحرك من الأمام إلى الخلف أو من اليسار إلى اليمين. تملي صلابة الإطار بشكل عام نجاح نظام الإمساك. إذا انحنى الإطار، تتحرك الأذرع معه، مما يجعلها عديمة الفائدة. توفر الصلابة العالية جنبًا إلى جنب مع الثني ذو الثماني نقاط الدفاع النهائي ضد أحمال الأدوات خارج المركز، مما يحافظ على الشريحة موازية للسرير في جميع الأوقات.
المواصفات الصحفية لا تعمل في الفراغ. تعمل صلابة الإطار جنبًا إلى جنب مع الميزات الميكانيكية الأخرى لإنتاج أجزاء جيدة. يجب أن تظل إزالة Gib ضيقة. يحدد نوع محرك الأقراص سرعة التأثير. يجب أن يتجاوز تصنيف الحمولة متطلبات التطبيق بهامش صحي.
يحدد هذا التآزر جودة الإخراج النهائية. تعتمد دقة الأبعاد على عمل جميع هذه العوامل معًا بسلاسة. تعتمد جودة السطح واتساقه على أساس متين. يتطلب تقييم المكبس النظر إلى النظام الميكانيكي الكامل، بدءًا من الإطار الهيكلي.
اتبع هذه الخطوات عند تحديد مكبس جديد:
احسب الحد الأقصى للحمولة المطلوبة، بما في ذلك عامل الأمان بنسبة 20% لتغيرات سمك المادة.
حدد الحد الأقصى للحمل خارج المركز الناتج عن القالب التقدمي الأكثر تعقيدًا باستخدام أجهزة مراقبة الحمولة.
حدد بنية الإطار (الإطار C أو الإطار H) التي تتوافق مع متطلبات التحميل خارج المركز.
حدد بنية قضيب الربط إذا كان التطبيق يتضمن مواد عالية الشد أو صدمة شديدة.
تحقق من أن سماكة السرير والمسند يمكن أن تدعم حذاء القالب دون الانحناء تحت الحمولة القصوى.
قم بمراجعة التصميم المتعرج للتأكد من أنه يوفر دعمًا جانبيًا مناسبًا لطول الشريحة.
يمثل الحمولة الزائدة خطرًا تشغيليًا كبيرًا في أي منشأة ختم. يؤدي استخدام المكبس بنسبة 100% من سعته المقدرة للإنتاج المستمر إلى انحراف مفرط. يمتد الإطار إلى الحد الأقصى من المرونة في كل تمريرة. يؤدي هذا إلى تدمير الأدوات وتسريع إجهاد الماكينة بسرعة.
حجم الصحافة بشكل مناسب لهذا المنصب. يجب أن تتراوح حمولة الختم المطلوبة بين 60-80% من السعة المقدرة للآلة. هذا المخزن المؤقت يقلل من انحراف. إنه يحافظ على الإطار جيدًا داخل نافذة التشغيل الأكثر صلابة. إن زيادة حجم حمولة الصحافة هي الطريقة الأبسط والأكثر فعالية لزيادة الصلابة الفعالة على أرضية المتجر.
يحتاج الإطار الصلب إلى أساس ثابت ليعمل بشكل صحيح. يؤدي التثبيت غير الكافي إلى تدمير السلامة الهيكلية على الفور. يؤدي وضع مكبس ثقيل على أرضية مصنع قياسية مقاس 6 بوصات إلى تشقق الخرسانة. سوف تستقر الآلة بشكل غير متساو مع مرور الوقت. يؤدي هذا إلى إدخال الالتواء في الإطار قبل أن يقوم بتدوير جزء واحد.
استخدم وسادات عزل الاهتزاز المناسبة لتبديد الطاقة الحركية إلى الأرض بأمان. قم بتسوية الماكينة بدقة باستخدام مستويات الماكينات الدقيقة على السرير. تتطلب المكابس الكبيرة أسسًا خرسانية مسلحة. تعمل الحفر العميقة ذات الجص الإيبوكسي المتخصص والمخاليط الخرسانية على عزل موجات الصدمات الختمية عن بقية المنشأة. تتطلب الآلة الصلبة أرضية صلبة للحفاظ على دقتها.
قم بمراجعة معدلات الخردة الحالية لديك وتحقق من مشكلات جودة الحافة لتحديد مشكلات انحراف الإطار المحتملة.
قم بمراجعة سجلات صيانة القالب الخاصة بك بحثًا عن علامات التآكل غير المتساوي، أو التقطيع الدقيق، أو متطلبات الشحذ المتكررة.
احسب الحمولة الحقيقية ومتطلبات التحميل خارج المركز لجميع القوالب التقدمية النشطة.
استشر الشركة المصنعة للصحافة لتشغيل عمليات محاكاة الانحراف لأدواتك المحددة قبل شراء معدات جديدة.
تأسست في عام 1983، شركة Zhejiang Jinaolan Machine Tool وتقوم بتطوير المكابس الميكانيكية ومعدات خط الختم المتكاملة، بما في ذلك أنظمة التغذية، والقوالب، وحلول النقل. بفضل قدرات الطباعة التي تتراوح من 25 إلى 2400 طن، تدعم الشركة الشركات المصنعة في مطابقة تصميم الإطار والأتمتة ومتطلبات الإنتاج مع تطبيقات الختم المطلوبة.
ج: يخلق عمق الحلق تأثيرًا ناتئيًا في مكابس الإطار C. يزيد عمق الحلق الأكبر من الجزء غير المدعوم من الإطار. وهذا يؤدي إلى تشوه زاوي أكبر بشكل كبير تحت الحمل. يميل المكبس بعيدًا عن السرير، مما يزيد من اهتزاز الختم ويدمر محاذاة الأدوات.
ج: قوة الضغط تمنع الإطار من الكسر أو التشقق بشكل دائم تحت الحمولة القصوى. تمنع صلابة الضغط الإطار من الثني أو التمدد بشكل مرن أثناء السكتة الدماغية. يمكن أن تكون المكبس قوية بما يكفي لتجنب الكسر ولكنها تفتقر إلى الصلابة اللازمة للختم الدقيق.
ج: يوفر الشكل H دعمًا متناسقًا في جميع أركان الشريحة الأربعة. يزيل هذا الهيكل ذو الحلقة المغلقة الانحراف الزاوي المتأصل في إطارات C المفتوحة الأمامية. يتحرك المكبس بشكل متوازٍ تمامًا مع السرير، مما يضمن خلوص القطع الموحد والتكرار الدقيق للمركز الميت السفلي.
ج: تسمح الصلابة الضعيفة للمكبس بالتحرك أفقيًا أثناء دورة الختم. وهذا يجبر اللكمة على ضرب جانب مصفوفة القالب. يؤدي الاتصال بالمعدن إلى حدوث تقطيع دقيق، مما يتطلب شحذًا متكررًا ويقلل بشكل كبير من العمر الإجمالي للأدوات.
ج: تحدث الصدمة المفاجئة عندما تنكسر المادة المختومة فجأة. تنخفض المقاومة إلى الصفر على الفور. الإطار الصحفي، الذي تم تمديده تحت حمولة ثقيلة، يعود بعنف إلى حالة الراحة. وهذا يخلق حمولة عكسية شديدة واهتزازًا مدمرًا.
ج: تمتلك AHSS قوة شد عالية للغاية. إنها تتطلب قوى قطع هائلة وتبني ضغطًا هائلاً قبل التكسير. وهذا يولد طاقة شديدة الاختراق. مطلوب إطار ضغط شديد الصلابة لامتصاص هذه الصدمة العنيفة دون التعرض لأضرار ميكانيكية أو فقدان الدقة.
