إن التقليل من تقدير حمولة الصحافة يؤدي إلى فشل كارثي في المعدات، وقضبان الربط المكسورة، والأدوات المحطمة، في حين أن المبالغة في التقدير تؤدي إلى إنفاق رأسمالي غير ضروري على الآلات كبيرة الحجم. يتضمن الختم الحديث متغيرات معقدة - الفولاذ المتقدم عالي القوة (AHSS)، ومحطات القالب التقدمية، وزوايا القص المتنوعة - مما يجعل الحسابات النظرية الأساسية غير كافية لإنتاج آمن ومستمر. تواجه الفرق الهندسية تفاوتات صارمة وتطالب بخصائص المواد كل يوم على أرض المصنع. الاعتماد على التخمين يدمر الآلات ويوقف خطوط التجميع.
لحماية المعدات وضمان جودة الأجزاء، يجب على فرق الهندسة والمشتريات استخدام نهج منظم لحساب حمولة مكبس الطاقة ، مع الأخذ في الاعتبار أنواع التشغيل، وخصائص المواد، وهوامش الأمان، ومنحنيات طاقة المكبس. يمنع تقييم الحمل الدقيق انحراف الإطار وتلف القالب. يشرح هذا الدليل المنهجيات الدقيقة المطلوبة لتحديد حجم عمليات الختم بشكل صحيح والحفاظ على تشغيل الإنتاج دون انقطاع.
جدول المحتويات
الصيغة الأساسية: تعتمد حمولة القطع بشكل أساسي على قوة قص المادة وسمكها ومحيط القطع الإجمالي، ولكن يجب تعديلها لقص الأدوات.
قاعدة 30%: يفرض معيار الصناعة إضافة هامش أمان بنسبة 30% على الأقل إلى إجمالي الحمولة المحسوبة قبل تحديد حجم المكبس الميكانيكي القياسي.
القوة مقابل الطاقة: الحمولة (القوة) هي نصف المعادلة فقط؛ يجب أن تتمتع المكابس الميكانيكية أيضًا بطاقة دولاب الموازنة اللازمة للحفاظ على تلك القوة خلال مسافة العمل اللازمة.
تعقيد القالب التدريجي: يجب أن تأخذ الحمولة الإجمالية في الختم التدريجي في الاعتبار العمليات المتزامنة، والتحميل خارج المركز، والصدمات المفاجئة (الحمولة العكسية).
يجب أن يفهم المشغلون الفرق الحاسم بين الحمل المطلوب والقدرة المقدرة. الحمولة المطلوبة هي الحمولة القصوى التي تتطلبها عملية الختم المحددة. تقطع هذه القوة الجزء المعدني أو تثنيه أو تشكله. تصنيف حمولة الضغط هو الحد الأقصى للحمل الأقصى الذي يمكن للآلة توفيره بأمان دون حدوث أضرار هيكلية. وهذان الرقمان غير قابلين للتبديل. لا يمكن للآلة التي تبلغ طاقتها 200 طن تشغيل حمولة مطلوبة تبلغ 200 طن بشكل مستمر دون تآكل شديد. يجب عليك حساب القوة المطلوبة بدقة لمطابقتها مع سعة الماكينة التي تم تخفيض تصنيفها بشكل صحيح. إن تشغيل المكبس بأقصى تصنيف مطلق يوميًا يضمن فشل المكونات مبكرًا.
يؤدي تجاوز سعة الضغط إلى زيادة انحراف السرير والكبش. تنحني الإطارات المعدنية تحت ضغط شديد. يؤدي هذا الانحراف إلى تآكل القالب مبكرًا وأجزاء غير قابلة للتسامح. اللكمات غير متوافقة مع الموت أثناء السكتة الدماغية. يؤدي الاحتكاك الناتج إلى إضعاف الأدوات على الفور ويسبب تهيجًا شديدًا على حواف القطع. تتسبب الأحمال الزائدة الشديدة في فشل العمود المرفقي بشكل كارثي. تنكسر قضبان الربط تحت ضغط الشد الهائل، مما يحول عملية الإنتاج الروتينية إلى مهمة إصلاح ضخمة. تحافظ الحسابات الدقيقة على القوة المطبقة ضمن الحدود المرنة لإطار الضغط. وهذا يحافظ على عمر القالب، ويحافظ على أبعاد الأجزاء الصارمة، ويحافظ على الكبش موازيًا تمامًا للوحة المسند.
تؤدي عمليات التقطيع إلى حدوث إطلاقات مفاجئة للأحمال. تخلق اللكمة ضغطًا هائلاً قبل أن تنكسر المادة في النهاية. يؤدي هذا الكسر المفاجئ إلى إطلاق الطاقة المخزنة على الفور. نحن نسمي هذه الصدمة المفاجئة أو الحمولة العكسية. الحمولة العكسية غير المحسوبة تدمر محامل الضغط والوصلات. يهتز الكبش بعنف إلى الأسفل ثم يرتد. تنتقل موجة الصدمة هذه عبر بنية الماكينة بأكملها، مما يؤدي إلى فك البراغي وتكسير مكونات الصب. يساعد حساب قوة القطع الأمامية على التنبؤ بالصدمة العكسية الناتجة. يمكن للمهندسين بعد ذلك تنفيذ حلول التخميد لحماية المعدات وإطالة عمر مجموعة نقل الحركة الصحفية.
إن تحديد حجم المكبس بدقة يمنع الإفراط في مواصفات المعدات. شراء مكبس 600 طن مقابل 200 طن من العمل يهدر رأس المال. تستهلك الآلات الأكبر حجمًا مساحة أرضية أكبر وتتطلب أساسات أثقل. كما أنها تستهلك المزيد من الطاقة الكهربائية لتدوير الحذافات الضخمة. ومع ذلك، فإن تصغير حجم المكبس يؤدي إلى أعطال مستمرة وضياع وقت الإنتاج. تضمن الحسابات الدقيقة أن تكون الماكينة قوية بما يكفي للقيام بأثقل المهام المخططة في المنشأة دون إهدار الموارد. يمكنك تحقيق التوازن المثالي بين قدرة الماكينة والكفاءة المالية من خلال معرفة مقدار القوة التي تتطلبها أجزائك فعليًا.
تتطلب المعادن المختلفة قوى قطع مختلفة إلى حد كبير. قطع الفولاذ الطري أسهل من الفولاذ المقاوم للصدأ. يتطلب الألومنيوم قوة أقل من الفولاذ الكربوني. يتطلب الفولاذ المتقدم عالي القوة (AHSS) والفولاذ فائق القوة (UHSS) حمولة هائلة. يجب أن تعرف درجة المادة بالضبط. قوة القص تملي قوة القطع. يقدر المهندسون عادةً قوة القص بنسبة 70 إلى 80 بالمائة من قوة الشد النهائية للمادة (UTS). يؤدي استخدام UTS بدلاً من قوة القص إلى المبالغة في تقدير قوة التقطيع المطلوبة. تحقق دائمًا من شهادة المواد المحددة قبل الانتهاء من الحسابات، حيث تختلف خصائص الملف بين مصانع الصلب.
نوع المادة | قوة الشد المقدرة (PSI) | قوة القص المقدرة (PSI) |
|---|---|---|
الألومنيوم (5052-H32) | 33000 | 20.000 |
الفولاذ الطري (1018 مدرفل على البارد) | 64000 | 45000 |
الفولاذ المقاوم للصدأ (304) | 73000 | 55000 |
ايه اس اس (DP780) | 113000 | 85000 |
يرتبط سمك المادة بعلاقة خطية مباشرة مع قوة القطع المطلوبة. مضاعفة سمك المادة يضاعف الحمولة المطلوبة. تتطلب المواد السميكة أيضًا المزيد من الطاقة من دولاب الموازنة لدفع الثقب عبر المعدن. يجب عليك قياس أقصى قدر ممكن من التسامح مع سمك. تختلف الصفائح المعدنية قليلاً من ملف إلى آخر. إذا كانت الطباعة تتطلب فولاذًا مقاس 0.125 بوصة مع تفاوت +/- 0.010، فاستخدم دائمًا 0.135 بوصة في حساباتك. وهذا يمنع التحميل الزائد غير المتوقع عندما يدخل ملف أكثر سمكًا قليلاً إلى وحدة التغذية. يعد تجاهل تفاوتات السُمك سببًا شائعًا لتوقف الصحافة غير المبرر.
يحدد طول القص الإجمالي المقاومة الإجمالية التي تلبيها اللكمة. يجب عليك حساب المحيط الإجمالي للملفات الشخصية الفارغة المعقدة. قم بقياس كل منحنى وشق وحافة مستقيمة. أضف محيط جميع الثقوب الداخلية المثقوبة. قد يتطلب جزء كبير ذو شكل جانبي بسيط حمولة أقل من الجزء الصغير ذو القواطع المعقدة. يوفر برنامج CAD الطول المحيطي الدقيق بسهولة. استخدم هذا القياس الدقيق بدلاً من التقديرات التقريبية لضمان تنبؤات الحمل الدقيقة. إن فقدان بعض الثقوب الداخلية في حساب محيطك يؤدي إلى إلغاء متطلبات الحمولة بالكامل.
تعمل حالة الأدوات على تغيير القوة المطلوبة بشكل جذري. اللكمات الحادة تقطع المعدن بشكل نظيف وفعال. اللكمات الباهتة تجبر المادة على التمزق بدلاً من القص. يؤدي إجراء التمزيق هذا إلى زيادة الحمولة المطلوبة بشكل كبير. كما يؤدي التخليص غير المناسب للثقب إلى الموت إلى زيادة الحمل. يؤدي الخلوص الضيق جدًا إلى قص ثانوي، مما يجبر المكبس على العمل بجهد مضاعف. يؤدي الخلوص الرخو جدًا إلى الانحناء المفرط قبل حدوث الكسر، مما يؤدي إلى حدوث نتوءات ضخمة ويتطلب المزيد من القوة لدفع البزاقة عبر مصفوفة القالب. إن الحفاظ على الخلوص الأمثل — عادةً من 8 إلى 12 بالمائة من سُمك مادة الفولاذ الطري — يحافظ على توافق الحمولة الفعلية مع حساباتك النظرية.
تعتمد الحمولة المسموح بها على الأدوات بقدر ما تعتمد على الماكينة. قد تبلغ سعة المطبعة 100 طن. ومع ذلك، فإن اللكمات الفردية لها حدود إنتاجية ضغط محددة. سوف تنثني اللكمات النحيلة وتتحطم قبل وقت طويل من وصول الضغط إلى سعته القصوى. يجب عليك حساب الحد الأقصى المسموح به لحمولة الثقب. قارن قوة القطع المطلوبة مع قوة الضغط لمادة التثقيب. قم بالترقية إلى اللكمات الفولاذية أو الكربيد عالية السرعة إذا تجاوز الحمل قوة الخضوع للفولاذ القياسي للأدوات. لكمة محطمة تدمر كتلة القالب وتدمر عملية الإنتاج.

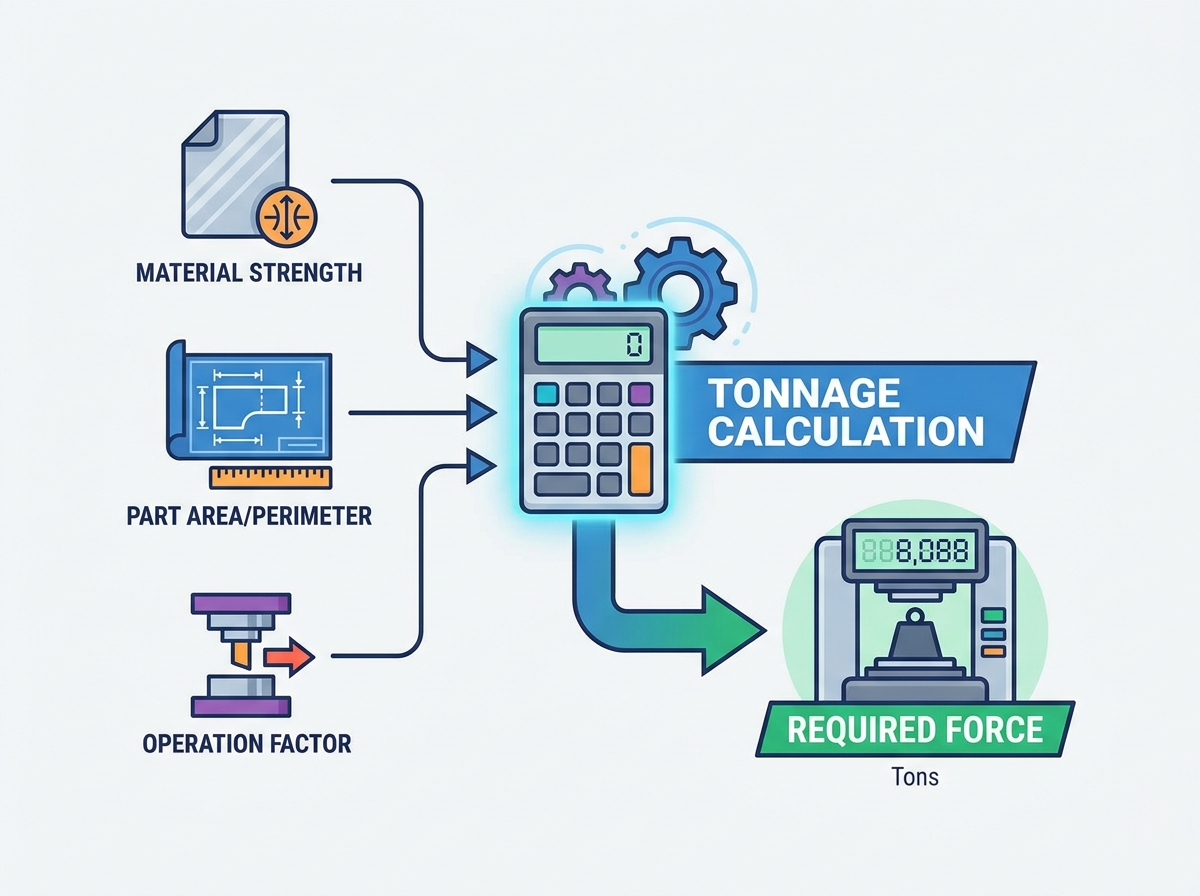

الصيغة الأساسية لعمليات القطع واضحة ومباشرة. قمت بضرب ثلاثة متغيرات محددة. الحمولة تساوي المحيط مضروبًا في السماكة مضروبًا في قوة القص. يجب عليك تحويل الرقم النهائي إلى طن عن طريق القسمة على 2000 (في حالة استخدام الجنيه). تنطبق هذه المعادلة الأساسية على أي شكل أو ملف تعريف. تأكد من أن جميع القياسات تستخدم نفس نظام الوحدات. يؤدي خلط البوصات والوحدات المترية إلى حدوث أخطاء حسابية هائلة.
على سبيل المثال، حساب الحمولة لمحيط 10 بوصة فارغ من الفولاذ الطري 0.125 بوصة مع قوة قص تبلغ 45000 رطل لكل بوصة مربعة يبدو كما يلي: (10 × 0.125 × 45000) / 2000. والنتيجة 28.12 طن. ثم تقوم بإضافة هامش الأمان الخاص بك إلى هذا الرقم الأساسي.
غالبًا ما تستخدم أرضيات المتاجر صيغة مبسطة للثقوب المستديرة في الفولاذ الطري. يمكنك ضرب قطر الثقب في سمك المادة. ثم تقوم بضرب هذه النتيجة في ثابت 80. وهذا يوفر الأطنان المطلوبة من الضغط بسرعة. يعمل هذا الاختصار فقط مع الفولاذ الطري القياسي. لا تستخدم هذا الاختصار للفولاذ المقاوم للصدأ أو الألومنيوم.
قص الأدوات يقلل من الحمولة القصوى. اللكمات المتدرجة تعني جعل بعض اللكمات أقصر من غيرها. لقد ضربوا المادة في أوقات مختلفة. إضافة القص الزاوي إلى وجه القالب يقلل أيضًا من الحمل الأقصى. تقوم المثقاب بقطع المادة تدريجيًا مثل المقص. يؤدي ذلك إلى توزيع عملية القطع على جزء أطول من السكتة الدماغية. إنه يقلل من قوة الذروة ولكنه يتطلب نفس الطاقة الإجمالية من دولاب الموازنة.
تتطلب عمليات الثني حسابات مختلفة بناءً على نوع القالب. تعتمد صيغ الانحناء على شكل حرف V على عرض فتحة القالب. نحن نسمي هذه نسبة V-die. تعتمد القوة المطلوبة على مربع سمك المادة مضروبًا في قوة الشد مقسومًا على فتحة القالب. تتطلب الفتحة الأوسع للقالب على شكل حرف V حمولة أقل ولكنها تخلق نصف قطر انحناء داخلي أكبر. يتطلب الثني على شكل حرف U قوة أكبر بكثير من الثني على شكل حرف V لأن المادة تسحب على طول جدران القالب، مما يؤدي إلى احتكاك هائل. تتطلب عمليات المسح وتشفير الحواف حسابات حمولة محددة بناءً على طول الحافة وقوة إنتاج المادة. ضع في اعتبارك دائمًا قوة القاع إذا قام القالب بقطع نصف القطر لضبط الزاوية.
يتنبأ حساب قوة السحب بالحمل اللازم لسحب قطعة فارغة إلى شكل ثلاثي الأبعاد. تستخدم الصيغة القطر الفارغ وقطر الثقب وسمك المادة وقوة الشد. الرسم يمتد ويضغط المعدن في وقت واحد. يتطلب الرسم العميق حاملًا فارغًا أو وسادة قالب. تثبت الوسادة الفراغ في مكانه لمنع التجاعيد أثناء تدفق المعدن إلى تجويف القالب. يجب عليك إضافة 15 إلى 30 بالمائة من حمولة السحب لحساب قوة الوسادة هذه. يؤدي الفشل في إضافة حمولة الوسادة إلى توقف المكابس وتدمير الأجزاء.
تتطلب عمليات الضغط أعلى حمولة لكل بوصة مربعة. إن العملات المعدنية والنقش والتحجيم تجبر المعدن على التدفق إلى تجاويف القالب الضيقة. تتطلب هذه العمليات ضغطًا هائلاً. غالبًا ما تتطلب 3 إلى 5 أضعاف قوة ضغط المادة. تتعرض منطقة السطح بأكملها تحت المثقاب لحمل شديد. تقوم بحساب إجمالي مساحة السطح وضربها بعامل ضغط العملة المحدد لهذا المعدن. يتم دائمًا الضغط على الحجم بشكل متحفظ لتطبيقات العملات المعدنية لمنع تلف الإطار. سيؤدي الضبط الزائد الطفيف على الكبش أثناء عملية السك إلى كسر إطار الضغط على الفور.
نوع العملية | الصيغة القياسية / المبدأ التوجيهي | المتغيرات الرئيسية |
|---|---|---|
تقطيع / ثقب | (المحيط × السمك × قوة القص) / 2000 | إجمالي طول القطع، سمك المادة، قوة القص |
ثقب فولاذي معتدل (اختصار) | القطر × السُمك × 80 | قطر الثقب، سمك المادة |
الانحناء على شكل حرف V | (السُمك⊃2; × قوة الشد × الطول) / فتحة على شكل حرف V | عرض فتحة القالب، قوة الشد، طول الانحناء |
الرسم العميق | قوة السحب + (15% إلى 30% قوة الوسادة) | القطر الفارغ، قطر الثقب، قوة الشد |
سك/النقش | مساحة السطح × (3 إلى 5 × قوة الضغط) | إجمالي المساحة المضغوطة، حد ضغط المادة |
تقوم القوالب التقدمية بإجراء عمليات متعددة بالتتابع. إجمالي متطلبات القالب يساوي مجموع جميع المحطات النشطة. يجب عليك حساب حمولة كل محطة على حدة. حساب الحمل خارقة. حساب حمل التشكيل . حساب أحمال الرسم والقطع. أضف كل أحمال الذروة هذه معًا. يمثل هذا الإجمالي القوة القصوى المطلقة التي يمكن أن يطلبها القالب إذا وصلت جميع المحطات إلى ذروة الحمل في وقت واحد. هذا المبلغ الأساسي هو نقطة البداية لتقييم القالب التدريجي. إذا كان لديك قالب مكون من 5 محطات بأحمال تبلغ 15 و0 و20 و40 و10 طن، فإن متطلبات خط الأساس لديك هي 85 طنًا قبل هوامش الأمان.
يؤدي التوزيع غير المتساوي للحمولة إلى مخاطر شديدة في القوالب التقدمية. الرسم الثقيل من أحد الأطراف والثقب الخفيف من الطرف الآخر يخلق لحظة تحول. يحاول المكبس الصحفي الإمالة. وهذا يدمر خلوص الذراع ويدمر محاذاة القالب. يجب عليك حساب مركز الحمولة للقالب بأكمله. تأكد من أن مركز التحميل هذا يتماشى بشكل وثيق مع الخط المركزي لمكبس الضغط. إذا تجاوزت لحظة التحول حدود التحميل المسموح بها خارج المركز، فيجب عليك إعادة تصميم تخطيط القالب. يمكنك إضافة محطات وهمية أو نقل العمليات الثقيلة بالقرب من مركز حذاء القالب لموازنة القوى.
يتأرجح المهندسون في أطوال الثقب لتقليل الحمولة الإجمالية القصوى. يمكنك تغيير طول اللكمات بمسافة تساوي نصف أو سمك المادة بالكامل. تنتهي المحطة الأولى من القطع تمامًا كما تبدأ المحطة الثانية. وهذا يمنع جميع المحطات من الوصول إلى الحمولة القصوى في وقت واحد. مذهل يخفض حمولة الصحافة المطلوبة بشكل كبير. كما أنه يقلل من صدمة الحمولة العكسية. يواجه الإطار الصحفي سلسلة من الأحمال الأصغر بدلاً من تأثير واحد هائل. يؤدي هذا إلى إطالة عمر القالب والضغط. يعمل التدرج المناسب على تحويل الحمل الأقصى الذي يبلغ 100 طن إلى ثلاثة أحمال منفصلة يبلغ وزنها 35 طنًا موزعة عبر الشوط.
الحسابات اليدوية تترك مجالا للخطأ البشري. نوصي باستخدام الآلات الحاسبة الرقمية للحمولة وبرامج محاكاة التشكيل. تحدد هذه الأدوات بدقة أحمال كل محطة على حدة. إنهم يحاكيون السكتة الدماغية بأكملها تقريبًا. يتنبأ برنامج تحليل العناصر المحدودة (FEA) بترقق المواد ومتطلبات القوة الدقيقة. يمكنك تحديد مشكلات التحميل خارج المركز قبل قطع أي أداة فولاذية. يمنع التحقق الرقمي الأخطاء المكلفة ويضمن قدرة الصحافة المختارة على التعامل مع القوى الديناميكية للقالب التقدمي. يعد الاعتماد على التحقق من صحة البرامج ممارسة قياسية لمكونات السيارات والفضاء المعقدة.
تمثل الحسابات النظرية الظروف المثالية. نادراً ما توفر أرضيات المتاجر الظروف المثالية. يجب عليك تطبيق عامل أمان صارم. حساب الحمولة النظرية الإجمالية. أضف هامش أمان بنسبة 30 بالمائة إلى هذا الرقم. وهذا يفسر اختلافات سمك المادة، والأدوات الباهتة، والاحتكاك الديناميكي. بمجرد حصولك على هذا الرقم النهائي، حدد حجم الضغط القياسي التالي فوقه. إذا كانت حساباتك بالإضافة إلى 30 بالمائة تساوي 180 طنًا، فإنك تختار مكبسًا سعة 200 طن. لا تقم مطلقًا بتشغيل مكبس بنسبة 100 بالمائة بالضبط من سعته المقدرة. إن التشغيل بأقصى سعة لا يترك أي مجال للخطأ عندما تضعف قوة الثقب أو يدخل ملف أكثر سمكًا إلى الماكينة.
تنطبق حدود الحمولة بشكل مختلف عبر مختلف بنيات الصحافة. تعاني مكابس الإطار C من الانحراف الزاوي المتأصل. تسمح الواجهة المفتوحة للإطار بالتثاؤب تحت الأحمال الثقيلة. تتميز المكابس ذات الجانب المستقيم بإطار صندوقي مغلق. إنها تقاوم الانحراف بشكل أفضل وتتعامل مع الأحمال خارج المركز بأمان. تقوم مكابس القطع ذات القاعدة المسطحة بتوزيع القوة بشكل مختلف عن مكابس الختم التقليدية. يجب عليك مطابقة بنية الماكينة مع المتطلبات المحددة للقالب. لا تضع قوالب تقدمية ثقيلة في مكابس الإطار C. سوف يؤدي الانحراف الزاوي إلى تدمير محاذاة القالب التدريجي ويسبب كسرًا مستمرًا للثقب.
لا توفر المكابس الميكانيكية حمولة كاملة طوال الشوط بأكمله. يتم تصنيفها للحمولة الكاملة فقط على مسافة محددة فوق المركز الميت السفلي (BDC). تتراوح هذه المسافة عادة بين 1/16 بوصة و1/4 بوصة فوق BDC. تعمل عمليات الرسم على إشراك المادة في أعلى مستوى في السكتة الدماغية. تنخفض سعة الصحافة المتاحة بشكل كبير عند هذا الارتفاع. قد تنتج مكبس بوزن 200 طن 80 طنًا فقط من القوة بمقدار بوصتين فوق BDC. يجب عليك الرجوع إلى مخطط منحنى الحمولة الخاص بالشركة المصنعة للتحقق من القوة المتاحة عند نقطة التأثير المحددة. إن تجاهل منحنى الحمولة هو السبب الرئيسي لتوقف المطابع أثناء عمليات السحب العميق.
القوة والطاقة هما متطلبات ميكانيكية مختلفة. الحمولة هي القوة البدنية لدفع اللكمة عبر المعدن. طاقة دولاب الموازنة هي الطاقة المستدامة اللازمة للحفاظ على تلك القوة على مسافة معينة. قد تتمتع الصحافة بالقوة البدنية لقطع جزء ما. ومع ذلك، قد يفتقر إلى طاقة المحرك والحدافة للدفع عبر المواد السميكة أو السحب العميق. إذا كانت العملية تستنزف الكثير من الطاقة، فإن دولاب الموازنة تتباطأ. ينزلق المحرك، وتتوقف المكبس في منتصف الشوط. تحقق دائمًا من سعة طاقة دولاب الموازنة جنبًا إلى جنب مع تقييمات الحمولة، خاصة بالنسبة للختم المستمر عالي السرعة.
الفولاذ المتقدم عالي القوة يغير جميع القواعد التقليدية. يؤدي ختم AHSS إلى زيادة هائلة في القوة المطلوبة. المادة تقاوم التشوه بقوة. كما أنها تتطلب كميات هائلة من طاقة دولاب الموازنة. المكابس القياسية مرنة وتوقف عند تشغيل أجزاء UHSS. يجب عليك استخدام إطارات ضغط متخصصة وعالية الصلابة. تتميز هذه الآلات بتيجان معززة، وأسرّة أثقل، وقطارات قيادة كبيرة الحجم. تتحطم الأدوات القياسية أيضًا تحت أحمال AHSS. يجب عليك الترقية إلى فولاذ الأدوات المتميز وطلاءات ترسيب البخار الفيزيائي المتقدمة (PVD) لتنجو من الاحتكاك الشديد والضغط الناتج عن الفولاذ ثنائي الطور والمارتنسيتي.
الحمولة العكسية تدمر الآلات بشكل أسرع من الحمولة الزائدة الأمامية. تتراوح حدود الحمولة العكسية عادةً ما بين 10 إلى 20 بالمائة من سعة الضغط الأمامي. يمكن للضغط الذي يبلغ وزنه 400 طن التعامل مع 40 إلى 80 طنًا فقط من الصدمات المفاجئة. يجب عليك حساب الحمل العكسي المتوقع أثناء مرحلة تصميم القالب. استراتيجيات التخفيف إلزامية للتقطيع الثقيل. قم بتركيب مخمدات الصدمات أو أنظمة التخميد الهيدروليكية أسفل سرير الضغط. تمتص هذه الأجهزة إطلاق الطاقة الهابطة، مما يحمي وصلات الضغط والمحامل من الفشل الكارثي. يعمل التخميد المناسب على إطالة عمر قطار الدفع الصحفي لعقود.
يجب على المشغلين تحديد الحمولة العكسية على أرضية المتجر على الفور. استمع إلى أصوات القطع العالية أثناء ضربة القطع. انتبه للاهتزاز المفرط للصحافة. إذا اهتزت الأرضية بعنف، فإن الحمولة العكسية تكون عالية جدًا. غالبًا ما تكشف عمليات الفحص البصري عن صواميل قضيب الربط السائبة أو الطلاء المتقشر حول تاج الضغط. نحن نؤيد بشدة تركيب أجهزة مراقبة الحمولة الداخلية. تقوم هذه المستشعرات بتتبع الصدمات المفاجئة في الوقت الفعلي. يقومون بإيقاف الضغط تلقائيًا إذا تجاوز الحمل العكسي حدود التشغيل الآمنة. توفر أجهزة مراقبة الحمولة البيانات الدقيقة اللازمة لضبط التثقيب المذهل وتحسين القالب.
يعد الحساب الدقيق لحمولة مكابس الطاقة بمثابة تقييم ديناميكي لخصائص المواد وتصميم الأدوات وقدرات الضغط الميكانيكية. الاعتماد على الاختصارات القديمة يضمن تلف المعدات. عند تقييم ضغطة جديدة أو توجيه قالب جديد، يجب على الفرق إعطاء الأولوية للحمل المحسوب الإجمالي، وموضع الضربة عند الاصطدام، وطاقة دولاب الموازنة، وقدرات التحميل خارج المركز. الحسابات الصحيحة تحمي استثماراتك الرأسمالية وتضمن جودة الأجزاء المتسقة.
اتخذ الإجراءات التالية لتأمين عمليات الختم الخاصة بك:
التحقق من صحة جميع الحسابات اليدوية باستخدام برنامج محاكاة تحليل العناصر المحدودة المتقدم (FEA) قبل الانتهاء من تصميمات الأدوات.
قم بمراجعة محطات القالب التقدمية الحالية لتحديد الفرص المتاحة لأطوال التخريم المذهلة وتقليل الأحمال القصوى.
استشر الشركات المصنعة للصحافة للحصول على مخططات منحنى الحمولة المحددة لكل آلة في متجرك.
قم بتركيب أجهزة مراقبة الحمولة الداخلية لتتبع الصدمات المفاجئة في الوقت الفعلي ومنع تلف الحمولة العكسية.
ج: الصيغة القياسية هي المحيط مضروبًا في سمك المادة مضروبًا في قوة القص للمادة. للحصول على تقدير سريع لأرضية المتجر للثقوب المستديرة في الفولاذ الطري، اضرب قطر الثقب في سمك المادة، ثم اضرب في ثابت 80 للحصول على الأطنان المطلوبة.
ج: تتطلب معايير الصناعة إضافة هامش أمان بنسبة 30 بالمائة كحد أدنى إلى إجمالي الحمولة المحسوبة. يأخذ هذا المخزن المؤقت في الاعتبار التغيرات في سُمك المواد، وتآكل الأدوات، والاحتكاك الديناميكي، والتغيرات غير المتوقعة في قوة شد المواد أثناء عمليات الإنتاج.
ج: نعم. تؤدي إضافة القص الزاوي إلى وجه الثقب أو القالب إلى تقليل الحمولة القصوى المطلوبة. فهو يعمل على إطالة عملية القطع لفترة أطول، مما يؤدي إلى قطع المعدن تدريجيًا. ومع ذلك، فإنه لا يقلل من إجمالي طاقة دولاب الموازنة اللازمة لإكمال القطع.
ج: الحمولة العكسية، أو الصدمة المفاجئة، هي إطلاق مفاجئ للطاقة عند كسر المواد أثناء التقطيع. إنه يسحب المكبس الصحفي إلى الأسفل بعنف. يمكنك اكتشافه من خلال أصوات القطع العالية والاهتزاز الشديد للآلة وفك قضبان أو وصلات الضغط.
ج: احسب الحمولة القصوى لكل محطة على حدة. اجمع هذه الأحمال الفردية لإيجاد الحد الأقصى المطلق للقوة المطلوبة. أخيرًا، اضبط هذا الإجمالي للأسفل إذا كنت تستخدم أطوالًا متداخلة لمنع التأثير المتزامن عبر جميع المحطات.
