يمثل الحصول على مطبعة قوية إنفاقًا رأسماليًا عالي المخاطر حيث تملي الدقة الربحية. إن الإفراط في تحديد المواصفات للمعدات يهدر الميزانية المخصصة ويؤدي إلى تضخيم متطلبات المنشأة، في حين أن التقليل من المواصفات يدمر الأدوات باهظة الثمن، وينتج معدلات خردة غير مقبولة، ويوقف الإنتاج في النهاية. تتطلب بيئات التصنيع معدات تتوافق تمامًا مع معايير تشغيلية محددة.
إن مطابقة القدرات الصحفية مع احتياجات الإنتاج تتضمن أكثر بكثير من مجرد النظر إلى الحمولة. يجب على مديري الإنتاج ومهندسي التصنيع تقييم مصفوفة معقدة من المتغيرات، بما في ذلك صلابة الإطار، وسرعة الانزلاق، وهندسة المحرك، وخصائص المواد مثل المقياس وقوة الشد. إن التعامل مع حجم الصحافة باعتباره المقياس الوحيد للقرار يؤدي حتماً إلى فشل كارثي في المعدات أو اختناقات تشغيلية شديدة.
يوفر إطار التقييم هذا أسلوبًا منظمًا لمواءمة متطلبات ختم الصفائح المعدنية مع بنية الماكينة الصحيحة. من خلال تحليل سلوك المواد، وأحجام الإنتاج، وقيود المنشأة، يمكن للفرق الهندسية تحديد المعدات التي تضمن جودة الجزء المتسقة وتزيد من طول عمر الأدوات.
جدول المحتويات
الحمولة هي خط الأساس، وليست نتيجة: حساب قدرة التثقيب المطلوبة يجب أن يأخذ في الاعتبار قوة قص المادة، ومحيط الجزء، وهامش أمان بنسبة 20% لمنع تآكل الضغط المبكر.
يفرض نوع المحرك التطبيق: تهيمن المكابس الميكانيكية على عملية التقطيع عالية السرعة، بينما توفر المكابس الهيدروليكية القوة المستمرة المطلوبة للسحب العميق.
تؤثر صلابة الإطار على عمر الأدوات: توفر الإطارات ذات الجوانب المستقيمة مقاومة فائقة للانحراف مقارنة بالإطارات C، مما يقلل بشكل مباشر من تكاليف صيانة القالب في التطبيقات عالية التسامح.
تمتد الاقتصاديات طويلة المدى إلى ما هو أبعد من الماكينة: تؤثر متطلبات تأسيس المنشأة، وتوافق التشغيل الآلي، وملفات تعريف استهلاك الطاقة بشكل كبير على عائد الاستثمار على المدى الطويل.
يبدأ اختيار المعدات المناسبة بتحليل دقيق للأجزاء التي تنوي تصنيعها. كل خصائص المواد الخام والمكونات النهائية تؤثر بشكل كبير على المواصفات الميكانيكية المطلوبة لمعدات الختم. لا يمكنك تحديد آلة دون أن تفهم أولاً ما الذي ستضربه بالضبط، ومدى السرعة التي تحتاجها لضربها، وما هي التفاوتات التي يجب أن يتحملها الجزء الأخير.
تحدد الخصائص الفيزيائية للمعدن القوة الأساسية اللازمة لتشويهه أو قصه. تظهر المواد المختلفة قوة قص وقوة إنتاج مختلفة إلى حد كبير. يتطلب ختم الفولاذ الطري التجاري القياسي مقاس 1.8 مم ملف تعريف قوة يمكن التنبؤ به. ومع ذلك، فإن محاولة معالجة الفولاذ المتقدم عالي القوة (AHSS) أو السبائك ثنائية الطور بقطر 1.8 مم تتطلب حمولة أعلى بشكل ملحوظ وصلابة هيكلية هائلة للتغلب على مقاومة المادة الشديدة للتشوه.
يقدم الألومنيوم مجموعة مختلفة تمامًا من التحديات. على الرغم من أن الألومنيوم أكثر ليونة ويتطلب حمولة خام أقل، إلا أنه يكون عرضة للتمزق والتمزق أثناء عمليات التشكيل. غالبًا ما يتطلب الأمر ملفات تعريف متخصصة للسكتة الدماغية وتحكمًا دقيقًا في سرعة الانزلاق للسماح للمادة بالتدفق بشكل صحيح إلى تجويف القالب. يجب على الفرق الهندسية توثيق الحد الأقصى لسمك المادة، والحد الأقصى لقوة الشد، والحد الأقصى لقوة القص لجميع عمليات الإنتاج الحالية والمستقبلية قبل تقييم أي آلة.
نوع المادة | قوة الخضوع النموذجية (MPa) | خصائص التشكيل | اضغط على تأثير المتطلبات |
|---|---|---|---|
الفولاذ الطري التجاري | 150 - 250 | تدفق عالي اللدونة ويمكن التنبؤ به | الحمولة القياسية وصلابة الإطار كافية. |
سبائك الألومنيوم (على سبيل المثال، 6061) | 275 - 300 | عرضة للغضب، ويتطلب التشحيم | يتطلب التحكم الدقيق في السرعة لمنع التمزق. |
الفولاذ المتقدم عالي القوة (AHSS) | 500 - 1000+ | ارتفاع الربيع، والمقاومة الشديدة | يتطلب حمولة عالية، وإطارات صلبة مستقيمة الجوانب، وامتصاص الصدمات. |
الفولاذ المقاوم للصدأ (على سبيل المثال، 304) | 215 - 505 | يتصلب العمل بسرعة أثناء التشكيل | يتطلب قوة مستمرة وسرعات رسم أبطأ. |
تحدد متطلبات الإنتاجية سرعة التشغيل اللازمة، والتي يتم قياسها بعدد الضربات في الدقيقة (SPM). تعطي عمليات التشغيل المخصصة ذات الحجم المنخفض الأولوية لتغييرات القالب السريعة ومناطق السرير التي يمكن الوصول إليها ومرونة الإعداد على السرعة الأولية. وعلى العكس من ذلك، يتطلب الإنتاج المستمر بكميات كبيرة معدات محسنة للتدوير السريع وغير المنقطع والتغذية الآلية للمواد.
تتطلب عمليات التشكيل الثقيلة والسحب العميق سرعات أبطأ، تتراوح عادة من 10 إلى 18 SPM. تتيح هذه السرعة الأبطأ للمادة وقتًا كافيًا للتمدد والتدفق فوق المثقاب دون أن تنكسر. تعمل عمليات التقطيع القياسية عالية السرعة عمومًا بين 125 و250 SPM. بالنسبة لتطبيقات التقطيع فائقة السرعة، مثل ختم شرائح المحركات الكهربائية، يمكن للمعدات المتخصصة تحقيق ما يصل إلى 1800 SPM. سيؤدي تشغيل الآلة بأقصى سرعة مطلقة SPM باستمرار إلى تدهور أنظمة القابض والفرامل قبل الأوان، لذلك يحدد المهندسون عادةً آلة قادرة على تحقيق سرعات أعلى بنسبة 20% من معدل الإنتاج المستهدف.
عملية تشغيل المعادن المقصودة تقيد خيارات المعدات الخاصة بك. تتضمن عمليات التقطيع والثقب قص المعدن. وهذا يتطلب قوة مفاجئة عالية التأثير بالضبط في الجزء السفلي من السكتة الدماغية. تتطلب عملية القطع قوة هائلة على مسافة قصيرة جدًا لضغط المعدن في شكل معين، مما يتطلب صلابة شديدة للإطار لمنع المكبس من التوقف.
يتطلب السحب العميق ضغطًا ثابتًا وموحدًا خلال شوط طويل لسحب المعدن إلى تجويف القالب دون تجعد أو تمزيق الجدران الجانبية. يتطلب الختم التدريجي للقالب، حيث يتم تغذية شريط من المعدن من خلال محطات متعددة في كتلة قالب واحدة، دقة استثنائية. يجب أن تحافظ الماكينة على محاذاة مثالية عبر جميع المحطات في وقت واحد، مما يستلزم إطارات شديدة الصلابة وتكاملًا دقيقًا لتوقيت التغذية.
تملي تفاوتات الأجزاء النهائية بشكل مباشر الدقة المطلوبة للمعدات. تتطلب متطلبات الدقة الصارمة إطارات شديدة الصلابة تقاوم الانحراف تحت الحمل. عندما ينحرف الإطار، يفقد المثقب والقالب محاذاةهما. حتى أن المحاذاة الخاطئة لبضعة أجزاء من الألف من البوصة تؤدي إلى عدم تحمل الأجزاء، وتآكل القالب المتسارع، والخردة المفرطة.
تتطلب التطبيقات عالية الدقة أنظمة توجيه الشرائح المتقدمة. قد تكون الأذرع القياسية ذات الأربع نقاط كافية للتقطيع الأساسي، لكن القوالب التقدمية شديدة التسامح تتطلب أنظمة توجيه ذات ثماني نقاط للحفاظ على التوازي الصارم بين الشريحة والسرير طوال الشوط بأكمله. يعتمد الختم المعدني الفعال من حيث التكلفة على تقليل الخردة وتمديد فترات صيانة القالب، وكلاهما يعتمد بشكل كبير على الدقة والصلابة المتأصلة في الماكينة المختارة.

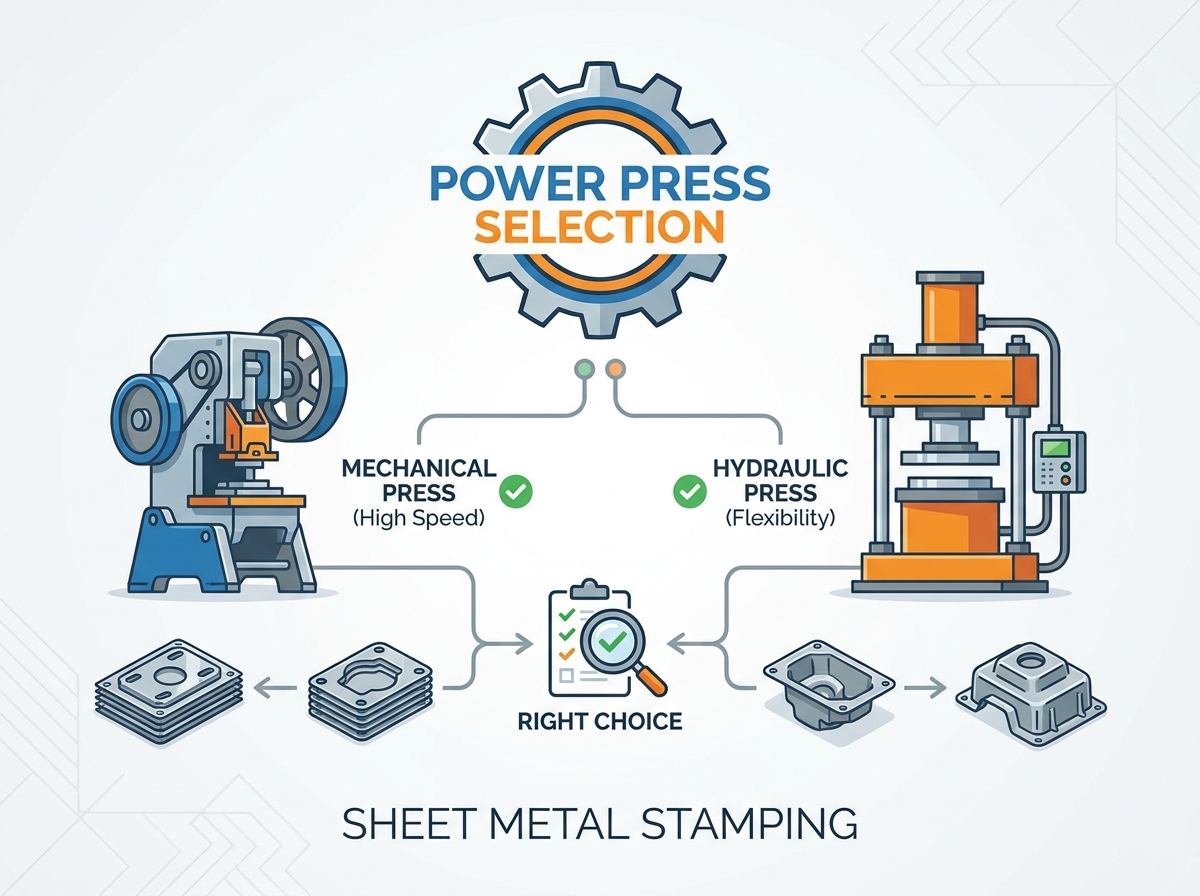

يحدد نظام القيادة كيفية تخزين الطاقة ونقلها وتطبيقها على قطعة العمل. يعد فهم آليات كل نوع محرك أمرًا ضروريًا لمطابقة الماكينة مع المتطلبات المحددة لعمليات الختم الخاصة بك. يؤدي اختيار بنية محرك الأقراص الخاطئة إلى ضمان حدوث اختناقات في الإنتاج وفشل مبكر للمعدات.
تستخدم الأنظمة الميكانيكية محركًا كهربائيًا لتدوير دولاب الموازنة الكبير والثقيل، وتخزين الطاقة الحركية. عندما يبدأ المشغل أو نظام التشغيل الآلي شوطًا، يتم تعشيق القابض الهوائي أو الهيدروليكي، مما يؤدي إلى توصيل دولاب الموازنة الدوار بالعمود المرفقي أو العمود اللامركزي. يقوم هذا العمود بتحويل الحركة الدوارة إلى حركة خطية لأعلى ولأسفل للشريحة. تعمل الفرامل شديدة التحمل على إيقاف الانزلاق في الجزء العلوي من الشوط عندما ينفصل القابض.
تهيمن هذه الآلات على عمليات التقطيع عالية السرعة والتشكيل الضحل وعمليات القالب التدريجي نظرًا لأوقات دوراتها السريعة وتوصيل الطاقة الموثوق به. وتتراوح السعات القياسية عادة بين 30 و600 طن. القيد الأساسي للمحرك الميكانيكي هو أن الحد الأقصى للقوة المقدرة متاح فقط بالقرب من المركز الميت السفلي (BDC) للشوط. إذا كانت العملية تتطلب حمولة عالية في الشوط، فسوف تتوقف المكبس الميكانيكي. بالإضافة إلى ذلك، طول الشوط ثابت، ولا يمكن تعديل سرعة الانزلاق في منتصف الشوط.
تولد الأنظمة الهيدروليكية القوة باستخدام ضغط السوائل. يقوم محرك كهربائي بتشغيل مضخة هيدروليكية، والتي تدفع الزيت المضغوط إلى أسطوانات علوية كبيرة. يؤدي الضغط على مكابس الأسطوانة إلى دفع الشريحة نحو الأسفل. تتحكم الصمامات التناسبية الاتجاهية في تدفق السائل، وتحدد الاتجاه الدقيق وسرعة السكتة الدماغية.
تتفوق هذه الأنظمة في الرسم العميق والتشكيل المعقد والتطبيقات التي تتطلب حمولة كاملة وأقصى طول على طول الشوط بالكامل. نظرًا لأن القوة تتولد عن طريق ضغط السائل بدلاً من الارتباط الميكانيكي، فإن طول الشوط قابل للتعديل بالكامل، ولا يمكن تحميل المكبس بشكل زائد ميكانيكيًا. ومع ذلك، تعمل الآلات الهيدروليكية بشكل عام بمعدل SPM أبطأ مقارنة بنظيراتها الميكانيكية. كما أنها تنطوي على احتمالية تسرب السوائل، وتتطلب مبادلات حرارية للحفاظ على برودة الزيت، وتتطلب صيانة جادة للمضخات والصمامات والأختام.
تحل تقنية المؤازرة محل دولاب الموازنة والقابض والفرامل التقليدية بمحرك سيرفو عالي عزم الدوران ومتصل مباشرة بعمود القيادة. توفر هذه البنية تحكمًا مطلقًا في موضع الشريحة وسرعتها وقوتها عند كل جزء من المليمتر طوال السكتة الدماغية.
تعتبر أنظمة المؤازرة مثالية للتشكيل عالي الدقة، ومعالجة المواد المعقدة مثل AHSS، والتطبيقات التي تتطلب سرعة انزلاق متغيرة. يمكن للمشغلين برمجة ملفات تعريف السكتة الدماغية المعقدة. على سبيل المثال، يمكن للشريحة أن تقترب من المادة بسرعة، وتبطئ بشكل كبير أثناء مرحلة التشكيل الفعلية لمنع التمزق، وتستقر في الأسفل لتقليل ارتداد المادة، ثم تتراجع بسرعة. يمكنهم أيضًا العمل في وضع البندول، حيث يقومون بضربات قصيرة دون العودة إلى أعلى مركز ميت، مما يزيد بشكل كبير من SPM للتكوين الضحل. يتمثل القيد الأساسي في النفقات الرأسمالية الأولية الأعلى بشكل ملحوظ والحاجة إلى موظفي صيانة متخصصين مدربين على الإلكترونيات المؤازرة المتقدمة.
يتطلب تقييم تكوينات الماكينة المحددة ترجمة معايير الإنتاج الخاصة بك إلى مواصفات ميكانيكية. يتضمن ذلك حسابات دقيقة وفهمًا شاملاً لمبادئ الهندسة الإنشائية وتقييمًا واقعيًا لمخزون الأدوات لديك.
إن تحديد القوة الدقيقة المطلوبة لقص أو تشكيل جزء يمنع حدوث عطل كارثي في المعدات. يعد تخمين الحمولة بناءً على الوظائف السابقة بمثابة مسار سريع لأعمدة الكرنك المكسورة والقوالب المحطمة. بالنسبة لعمليات القطع والتقطيع، تكون الصيغة القياسية لحساب القوة المطلوبة واضحة ومباشرة: محيط القطع × سماكة المادة × قوة قص المادة.
ومع ذلك، فإن هذا الحساب الأساسي غير كافٍ لتحديد قوة الضغط . يجب على المهندسين أن يأخذوا في الاعتبار قوة التجريد. عندما تمر المثقاب عبر المعدن، تمسك المادة بالمثقب بإحكام. عادةً ما تضيف القوة المطلوبة لسحب المثقاب من المادة ما بين 10% إلى 20% إلى إجمالي متطلبات الحمولة. علاوة على ذلك، فإن تطبيق عامل أمان قياسي يتراوح من 20% إلى 30% يضمن تشغيل الماكينة بشكل مريح ضمن حدودها، مما يمنع إجهاد المحرك والإجهاد الهيكلي.
هناك عامل حاسم آخر وهو "الحمولة العكسية" أو الصدمة المفاجئة. عندما تخترق اللكمة مادة عالية القوة أثناء عملية تقطيع ثقيلة، فإن الإطلاق المفاجئ للطاقة المخزنة يرسل موجة صادمة عنيفة مرة أخرى عبر الشريحة والإطار. تؤدي الحمولة العكسية المفرطة إلى تدمير المحامل وتشقق الإطارات وتحطيم أدوات الكربيد. إن تحديد آلة ذات كتلة كافية، وقضبان ربط للخدمة الشاقة، وقدرات محددة لامتصاص الصدمات، يخفف من هذه القوة التدميرية.
يجب أن يتحمل الإطار الهيكلي قوى هائلة ومتكررة دون أن ينحني أو يلتوي. توفر بنيتا الإطار الأساسيتان مزايا مميزة ومقايضات شديدة اعتمادًا على أولوياتك التشغيلية.
تتميز ماكينات الإطار C بإطار على شكل حرف "C"، مما يترك المقدمة والجانبين مفتوحين تمامًا. يوفر هذا التصميم وصولاً ممتازًا من ثلاثة جوانب للتغذية اليدوية، وتغيير القالب بسهولة، ويستوعب الأجزاء العريضة أو غير الملائمة التي تمتد إلى ما وراء السرير. كما أنها تتطلب مساحة أصغر على أرضية المتجر، مما يجعلها مثالية للمرافق المزدحمة.
المقايضة الحاسمة هي الانحراف الزاوي. في ظل الأحمال الثقيلة، تميل الواجهة المفتوحة لـ "C" إلى الانفتاح قليلاً - وهي ظاهرة تُعرف في أرضية المتجر باسم "التثاؤب". حتى بضعة أجزاء من الألف من البوصة من التثاؤب تؤدي إلى خروج اللكمة عن المحاذاة. يؤدي هذا المحاذاة غير الصحيحة إلى تسريع تآكل القالب، ويسبب نتوءات في الأجزاء النهائية، كما يؤثر بشدة على متطلبات الدقة في التطبيقات عالية التسامح. تعتبر الإطارات C هي الأنسب للحمولة الخفيفة والتقطيع المحمل على المنتصف والتشكيل الضحل.
تتكون الإطارات ذات الجوانب المستقيمة من سرير ثقيل، وتاج علوي، وعمودين جانبيين عموديين، مما يشكل شكل "O" مغلق. أربعة قضبان ربط فولاذية ضخمة تعمل عموديًا عبر المجموعة بأكملها. أثناء التثبيت، يتم تسخين قضبان الربط هذه ويتم شد الصواميل. عندما تبرد القضبان وتتقلص، فإنها تضع الإطار بأكمله تحت ضغط هائل. يعمل نظام الدعم المكون من أربع أعمدة المحمل مسبقًا على التخلص فعليًا من الانحراف الزاوي.
تحافظ الآلات ذات الجوانب المستقيمة على التوازي الصارم بين الشريحة والسرير، حتى في ظل التحميل الأقصى بعيدًا عن المركز. إنها ضرورية للغاية للتطبيقات ذات الحمولة العالية، وعمليات القالب التقدمية، وأي عملية تتطلب دقة فائقة. تشمل المقايضات الوصول المقيد إلى منطقة الأدوات (عادةً ما يقتصر على النوافذ الأمامية والخلفية) ومساحة مادية أكبر بكثير.
تحدد الأبعاد المادية ما إذا كان قالب معين سيتناسب ويعمل داخل الجهاز. إن تجاهل هذه الأبعاد أثناء مرحلة المواصفات يجعل المعدات عديمة الفائدة لأدواتك الحالية.
طول الشوط هو المسافة الإجمالية التي تنتقلها الشريحة من المركز الميت العلوي (TDC) إلى المركز الميت السفلي (BDC). يجب أن تكون السكتة الدماغية طويلة بما يكفي لمسح عمق الجزء المشكل وتوفير مساحة كافية لإخراج الأجزاء تلقائيًا وتغذية المواد. إذا كانت السكتة الدماغية قصيرة جدًا، فلا يمكن إزالة الجزء من القالب.
ارتفاع الإغلاق هو المسافة من أعلى السرير إلى أسفل الشريحة عندما يكون الحد عند BDC ويكون ضبط الشريحة لأعلى. يحدد هذا البعد الحد الأقصى لارتفاع كتلة القالب التي يمكن تركيبها. يجب على المهندسين التحقق من توافق مساحة القالب، مع مراعاة سمك أي لوحات دعم أو أنظمة تغيير القالب السريع.
يجب أن يستوعب حجم السرير (الأبعاد من اليسار إلى اليمين ومن الأمام إلى الخلف) أبعاد الأدوات الحالية مع إتاحة المجال للقوالب التقدمية المستقبلية الأكبر حجمًا. تؤدي الأسرة الصغيرة الحجم إلى تراكم الأدوات. عندما يعلق القالب على السرير، فإنه يسبب تحميلًا غير متساوٍ، وضغطًا شديدًا على الإطار، وتدهورًا سريعًا في أذرع الشريحة.
تعتمد عمليات الختم الحديثة بشكل كبير على الأتمتة لتحقيق إنتاج فعال من حيث التكلفة. أصبحت المطابع اليدوية المستقلة نادرة بشكل متزايد في البيئات عالية الإنتاج. يجب أن تتكامل الآلة المختارة بسلاسة مع المعدات الطرفية.
يجب أن تتزامن أنظمة التغذية، بما في ذلك أجهزة فك اللفائف شديدة التحمل، وأجهزة فرد الطاقة، ووحدات تغذية الملفات التي تعمل بمحرك مؤازر، بشكل مثالي مع دورة الماكينة. يجب على المهندسين تقييم بنية التحكم لضمان الاتصال السلس بين جهاز تشفير الضغط وخط التغذية. إذا قامت وحدة التغذية بدفع المادة بينما لا يزال القالب مغلقًا، فإن ذلك يتسبب في حدوث تصادم كارثي للقالب.
غالبًا ما تملي القدرات الثانوية الاختيار النهائي للمعدات. تساعد الضربات القاضية في إخراج الأجزاء من نصف القالب العلوي. توفر وسائد القالب، المثبتة في السرير، ضغطًا تصاعديًا يمكن التحكم فيه أثناء عمليات السحب العميق لتثبيت الفراغ بشكل مسطح ومنع التجاعيد. قد تتطلب الإعدادات المتقدمة التكامل مع وحدات التنصت داخل القالب، أو أنظمة نقل الأجزاء، أو ناقلات إزالة الخردة الآلية. يجب أن تمتلك المعدات الواجهات الميكانيكية اللازمة، والمنافذ الهوائية، ومنطق التحكم لدعم هذه الوظائف الحيوية.
يتطلب تحديد الآلات الصناعية موازنة النفقات الرأسمالية المباشرة مع المقاييس التشغيلية طويلة المدى. يجب على الفرق الهندسية تقييم مدى تأثير البنى المختلفة على كفاءة الإنتاج الإجمالية والنفقات العامة للمنشأة.
تمثل التكوينات الميكانيكية القياسية نفقات رأسمالية أولية أقل مقارنة بالبدائل المتقدمة التي تعتمد على المؤازرة. للحصول على تقطيع مخصص وكبير الحجم للأجزاء البسيطة باستخدام الفولاذ الطري، يوفر الإعداد الميكانيكي مخرجات سريعة وموثوقة. ومع ذلك، توفر تقنية المؤازرة تنوعًا لا مثيل له. تعمل القدرة على برمجة ملفات تعريف السكتة الدماغية الدقيقة على تقليل معدلات الخردة على المواد المعقدة، وتقليل عمليات التشطيب الثانوية، وتسمح لجهاز واحد بأداء المهام التي قد تتطلب أجهزة مخصصة متعددة. غالبًا ما يتم تعويض التكلفة الأولية المرتفعة للصحافة المؤازرة عن طريق إلغاء خطوات المعالجة النهائية.
تتميز أنظمة القيادة المختلفة بخصائص مميزة لاستهلاك الطاقة. تستمد دولاب الموازنة الميكانيكية طاقة مستمرة للحفاظ على كتلتها الدورانية، حتى عند التباطؤ بين الأشواط أو أثناء تغيير القالب. في المقابل، تستخدم الأنظمة الهيدروليكية والمؤازرة الطاقة عند الطلب، حيث تسحب تيارًا كبيرًا فقط أثناء شوط التشكيل الفعلي. يجب على المنشآت ذات الأهداف الصارمة لاستهلاك الطاقة تقييم هذه الملفات الشخصية مقابل جداول الإنتاج المحددة الخاصة بها. غالبًا ما تشتمل المكابس المؤازرة على أنظمة استعادة الطاقة، وتخزين طاقة الكبح في بنوك المكثفات لاستخدامها خلال الشوط التالي، مما يؤدي إلى تسطيح متطلبات الطاقة القصوى بشكل كبير.
تمثل الأدوات تكلفة مستمرة هائلة في ختم المعادن. يمكن أن تكلف قوالب الكربيد التقدمية عالية الجودة عشرات أو مئات الآلاف من الدولارات. يتطلب الاستثمار في إطار مستقيم الجانب شديد الصلابة نفقات أولية أكبر من الإطار C المماثل. ومع ذلك، فإن التخلص من الانحراف الزاوي يقلل بشكل كبير من تآكل اللكمات والقوالب. يؤدي تمديد الفواصل الزمنية بين شحذ القوالب والصيانة إلى تعويض التكلفة الأولية المرتفعة للمعدات بسرعة، خاصة في التطبيقات كبيرة الحجم أو عالية التسامح.
يطرح تركيب الآلات الصناعية الثقيلة تحديات لوجستية وتحديات تتعلق بالسلامة كبيرة. يؤدي تجاهل قيود المنشأة أثناء مرحلة المواصفات إلى تجاوزات هائلة في التكاليف، وأضرار هيكلية، وتأخير التشغيل.
لا يمكن وضع المعدات ذات الحمولة العالية ببساطة على أرضية خرسانية قياسية بقياس ستة بوصات. تتطلب القوى الديناميكية المتولدة أثناء التشغيل أسسًا متخصصة. غالبًا ما تحتاج المنشآت إلى إجراء اختبارات تحمل التربة، والحفر، وصب حفر خرسانية شديدة التسليح مصممة للتعامل مع الأحمال الديناميكية المحددة للآلة. علاوة على ذلك، يجب على المهندسين تحديد حوامل تخفيف الاهتزاز أو وسادات العزل لمنع موجات الصدمة من إتلاف هيكل المبنى، أو تشقق الأرضيات المجاورة، أو التدخل في معدات التصنيع الدقيقة القريبة.
ينطوي تشغيل آلات الختم الثقيلة على مخاطر شديدة على السلامة. يجب أن تمتثل جميع المعدات بشكل صارم لمعايير OSHA 1910.217 وANSI B11.1. يجب أن تتضمن المواصفات موثوقية التحكم، مما يضمن أن فشل مكون واحد في نظام التحكم لا يؤدي إلى حدوث سكتة دماغية غير مقصودة. تشتمل عمليات تكامل السلامة المطلوبة على ستائر خفيفة، ووحدات تحكم ذات يدين، وحراسة محيطية مادية، وأقفال منزلقة ميكانيكية للخدمة الشاقة (كتل أمان) لإجراءات صيانة القالب.
التوقف يدمر جداول الإنتاج. يؤدي شراء علامات تجارية غامضة أو معدات غير مدعومة إلى مخاطر شديدة فيما يتعلق بتوفر قطع الغيار. يجب أن تتأكد الفرق الهندسية من سهولة الوصول إلى المكونات البديلة الهامة - مثل لوحات القابض الهوائية، ووسادات الفرامل، والأختام الهيدروليكية، ومفاتيح حد الكامة الدوارة، ومحركات القيادة. تضمن الشراكة مع الشركات المصنعة القائمة الوصول إلى الدعم الفني والمكونات الموحدة وتقليل مدة انقطاع الخدمة المرتبطة بالصيانة.
إن اختيار المعدات المناسبة هو عبارة عن تقاطع محسوب لمقياس المواد، والتشغيل المقصود، ومتطلبات الدقة الصارمة، وحجم الإنتاج المتوقع. لا يوجد حل عالمي. يعتمد النجاح كليًا على مطابقة القدرات الميكانيكية مع المتطلبات الهندسية المحددة وقيود المنشأة.
للتنقل في عملية المواصفات المعقدة هذه، اتبع الخطوات التالية القابلة للتنفيذ:
قم بمراجعة مخزون القوالب الحالي والمتوقع لديك لتوثيق متطلبات الارتفاع الدقيق وطول الشوط وحجم السرير قبل النظر في مواصفات الماكينة.
قم بحساب الحد الأقصى للحمولة اللازمة للمواد الأكثر سمكًا والأعلى قوة، مع تطبيق صارم لهامش أمان بنسبة 20% مع مراعاة قوة التجريد.
قم بتقييم سعة التحميل الأرضية لمنشأتك، ومساحة الرافعة العلوية، والطاقة الكهربائية المتاحة لاستبعاد أحجام الماكينة غير المتوافقة في وقت مبكر من العملية.
استشر مهندس التطبيقات مباشرة لإجراء مراجعة للقدرات المخصصة، والتحقق من توافق نوع محرك الأقراص الذي اخترته وبنية الإطار مع عمليات التشكيل المحددة الخاصة بك.
تأسست في عام 1983، شركة Zhejiang Jinaolan Machine Tool وتقوم بتصنيع المكابس الميكانيكية ومعدات خط الختم المتكاملة، بما في ذلك أنظمة التغذية، والقوالب، وحلول النقل. بفضل قدرات الضغط الميكانيكية التي تتراوح من 25 إلى 2400 طن، تدعم الشركة الشركات المصنعة التي تبحث عن حلول منسقة لتطبيقات ختم المعادن الآلية والدقيقة.
ج: احسب قوة القطع المطلوبة عن طريق ضرب المحيط الإجمالي للقطع بسمك المادة وقوة قص المادة. أضف 10% إلى 20% لقوة التجريد، ثم قم بتطبيق عامل أمان من 20% إلى 30% لتحديد الحمولة النهائية المطلوبة. وهذا يضمن عدم تحميل الآلة بشكل زائد أثناء التشغيل.
ج: تستخدم الآلة الميكانيكية دولاب الموازنة وقابضًا يعملان بمحرك لقيادة العمود المرفقي، مما يوفر سرعات عالية ولكن أقصى قوة فقط عند الجزء السفلي من الشوط. تستخدم الآلة الهيدروليكية ضغط السوائل والأسطوانات، مما يوفر سرعات أبطأ ولكنه يوفر حمولة كاملة وقابلة للتعديل طوال طول الشوط بالكامل.
ج: تختلف السرعات بشكل كبير بناءً على التطبيق والتصميم. قد تتم عمليات التشكيل الثقيلة بمعدل 10 إلى 18 ضربة في الدقيقة (SPM). عادةً ما يعمل التقطيع القياسي عالي السرعة بين 125 و250 SPM. يمكن للآلات المتخصصة فائقة السرعة للمكونات الصغيرة أن تحقق ما يصل إلى 1800 SPM.
ج: تتميز الإطارات ذات الجوانب المستقيمة بدعم من أربع أعمدة، مما يزيل فعليًا الانحراف الزاوي (التثاؤب) تحت الأحمال الثقيلة. تحافظ هذه الصلابة الفائقة على المحاذاة الصارمة بين الثقب والقالب، مما يطيل عمر الأدوات ويضمن الدقة العالية. توفر الإطارات C وصولاً أفضل ولكنها تعاني من الانحراف أثناء الختم الثقيل.
ج: على الرغم من أن ذلك ممكن مع تكنولوجيا المؤازرة المتقدمة، إلا أنه صعب ميكانيكيًا مع المعدات القياسية. يتطلب التقطيع قوة تصادم عالية السرعة في الجزء السفلي من الشوط (مثالي للميكانيكية)، بينما يتطلب السحب العميق ضغطًا أبطأ ومستمرًا طوال الشوط الطويل (مثالي للهيدروليكي).
ج: تتطلب المواد السميكة قوة أكبر بشكل كبير للقص أو التشكيل. تتطلب زيادة سماكة المادة قدرة حمولة أعلى، وإطارًا أكثر صلابة للتعامل مع الضغط المتزايد دون انحراف، وربما نوع محرك مختلف لإدارة تدفق المواد والصدمات المفاجئة.
ج: تحدث الحمولة العكسية، أو الصدمة المفاجئة، أثناء التقطيع عندما تنكسر المادة. يؤدي التحرير المفاجئ للضغط المتراكم إلى إرسال موجة صادمة عنيفة عبر إطار الماكينة ونظام القيادة. تؤدي الحمولة العكسية المفرطة إلى إجهاد هيكلي شديد وفشل مبكر للمكونات.
