الصحافة الميكانيكية مقابل الصحافة المؤازرة: أيهما أفضل لخط الإنتاج الخاص بك؟

تواجه الأرضيات المعدنية المختومة تفاوتات أكثر صرامة، والتكامل السريع للفولاذ المتقدم عالي القوة، والضغط الشديد لخفض استخدام الطاقة. لم يعد بإمكانك الاعتماد على تكنولوجيا الصحافة القديمة للتغلب على عقبات الإنتاج هذه. يواجه مديرو المصانع صراعًا مباشرًا بين إدارة النفقات الرأسمالية الأولية وتعظيم الكفاءة التشغيلية على المدى الطويل. عليك أن تقرر ما إذا كانت المرونة القابلة للبرمجة للمكبس المؤازر تبرر التميز على المكبس الميكانيكي المعتمد والموثوق. إن الاختيار بين المكبس الميكانيكي مقابل المكبس المؤازر لا يتعلق بإيجاد آلة أفضل عالميًا. يتطلب الأمر مواءمة حركيات الصحافة، وتوصيل القوة، وملفات تعريف الطاقة، ومتطلبات الأدوات مع أهداف خط الإنتاج المحددة الخاصة بك. سنقوم بتفصيل كيفية أداء هذين النظامين على الأرض بالضبط حتى تتمكن من تحديد المعدات المناسبة لبرنامج الأدوات التالي وتحسين عملية التصنيع الخاصة بك للأجزاء المحددة التي يتم ختمها.

الوجبات السريعة الرئيسية

• التحكم الحركي والقوة: توفر المكابس المؤازرة تحكمًا لا نهائيًا في سرعة الضربة، وموضعها، ووقت المكوث مع عزم دوران عالٍ عند أي سرعة، بينما تعمل المكابس الميكانيكية على ملف تعريف ثابت وغير قابل للتغيير ومنحنى القوة الذي تحركه دولاب الموازنة.

• ديناميكيات التكلفة: تتطلب المطابع الميكانيكية استثمارًا أوليًا أقل بكثير؛ ومع ذلك، يمكن للمكابس المؤازرة تعويض أقساطها من خلال استهلاك أقل للطاقة بنسبة 32% إلى 42%، وتقليل الخردة، وإنتاج أعلى للأجزاء المعقدة.

• طول عمر الأدوات: تعمل سرعة الانزلاق القابلة للبرمجة للمكبس المؤازر على تقليل الحمولة العكسية وتأثير القالب بشكل كبير، مما يزيد من عمر الأداة مقارنة بالمكابس الميكانيكية القياسية.

• ملاءمة التطبيق: غالبًا ما تفضل عمليات التقطيع البسيطة ذات الحجم الكبير المكابس الميكانيكية، بينما يتطلب السحب العميق، والنقر داخل القالب، والتشكيل المعقد للسبائك عالية القوة تقنية مؤازرة.

كيف تعمل المكابس الميكانيكية والمكابس المؤازرة

هندسة المطابع الميكانيكية

تعتمد الصحافة الميكانيكية التقليدية على نظام تخزين الطاقة الحركية الذي ظل دون تغيير جوهري لعقود من الزمن. يتكون نظام نقل الحركة من محرك كهربائي رئيسي يعمل بالتيار المتردد والذي يقوم باستمرار بتدوير دولاب الموازنة الضخم المصنوع من الحديد الزهر. تحدد الكتلة وسرعة الدوران لهذه الحدافة إجمالي الطاقة المتاحة لعملية الختم. عندما يبدأ المشغل بالشوط، يتم تعشيق القابض الهوائي أو الهيدروليكي. يتم تثبيت صفائح الاحتكاك، وربط دولاب الموازنة الدوار بالترس اللامركزي أو العمود المرفقي. يقوم هذا الرابط الميكانيكي بنقل الطاقة الدورانية المخزنة إلى حركة خطية، مما يدفع المكبس إلى الأسفل لختم الجزء. بمجرد اكتمال الشوط، يتم تعشيق الفرامل لإيقاف الكبس عند أعلى مركز ميت.

تملي هذه البنية الفيزيائية طولًا ثابتًا للسكتة الدماغية ومنحنى حركة جيبية جامدًا. يتسارع المكبس أثناء تحركه للأسفل، ويصل إلى أقصى سرعة في منتصف الشوط، ويتباطأ عندما يقترب من المركز الميت السفلي (BDC). لا يمكنك تغيير ملف تعريف السرعة هذا أثناء الدورة. تعمل المكبس بمعدل ضربات ثابت في الدقيقة، وتعتمد سرعة الانزلاق كليًا على هذا المعدل. ويعني الارتباط الميكانيكي أن موضع الكبش مرتبط فعليًا بالزاوية الدوارة للكرنك.

علاوة على ذلك، فإن المكابس الميكانيكية لها حدود ثابتة للقوة بناءً على ميزتها الميكانيكية. عادةً ما تكون الحمولة المقدرة الكاملة متاحة فقط بالقرب من BDC، غالبًا خلال ربع بوصة الأخير من الشوط. عند 90 درجة، يتحرك المكبس بأقصى سرعة ولكنه يوفر الحد الأدنى من قوة الضغط. إذا كانت العملية تتطلب قوة عالية في أعلى الشوط، كما هو الحال في السحب العميق أو البثق، فإن المكبس الميكانيكي القياسي سوف يتوقف، أو ينزلق القابض، أو يعاني من تلف شديد في نظام نقل الحركة لأنه يفتقر إلى الرافعة الميكانيكية في هذا الموضع.

بنية المطابع المؤازرة

تعمل المكابس المؤازرة على التخلص من دولاب الموازنة والقابض والفرامل تمامًا. بدلاً من ذلك، فإنها تستخدم نظام محرك مؤازر عالي العزم ذو محرك مباشر أو يحركه تروس مقترن مباشرة بعمود غريب الأطوار أو آلية القيادة. لا تعتمد هذه المحركات المبردة بالسائل على الطاقة الحركية المخزنة. يولد المحرك عزم الدوران كهرومغناطيسيًا عند الطلب. يتحكم المحرك المؤازر في حركة المكبس بأكملها، ويحدد الموقع الدقيق والسرعة والتسارع عند كل ملليمتر من السكتة الدماغية.

يقدم هذا التحكم المباشر ذاكرة وصول عشوائي قابلة للبرمجة بالكامل. يمكن للمشغلين برمجة الضغط للتوقف مؤقتًا عند BDC، أو عكس الاتجاه في منتصف الشوط، أو تغيير السرعات عدة مرات خلال دورة واحدة. يمكن للمكبس أن يقترب من المادة بسرعة، ويبطئ سرعته إلى الزحف مباشرة قبل الاصطدام، وينفذ عملية التشكيل بسرعة دقيقة، ثم يتراجع بأقصى سرعة لتقليل وقت الدورة. يتم تتبع موضع الكبش بواسطة أجهزة التشفير المطلقة، مما يسمح بدقة الموضع وصولاً إلى مستوى الميكرون.

يوفر ملف تعريف عزم الدوران للمحرك المؤازر ميزة هائلة في توصيل القوة. على عكس المكبس الذي يحركه دولاب الموازنة والذي يفقد الطاقة أثناء تباطؤه، يمكن للمحرك المؤازر أن يوفر عزم دوران عاليًا وقوة ضغط كاملة حتى عند السرعات المنخفضة للغاية أو أثناء التوقف الكامل. إذا كنت بحاجة إلى 400 طن من القوة بمقدار أربع بوصات فوق BDC، فإن المحرك المؤازر يسحب التيار اللازم لتوصيل عزم الدوران هذا على الفور. تسمح هذه الإمكانية للمكبس بإجراء عمليات تشكيل ثقيلة في أعلى الشوط دون توقف، مما يوفر تنوعًا غير مسبوق للأدوات المعقدة.

الصحافة الميكانيكية مقابل الصحافة المؤازرة: اختلافات الأداء الرئيسية

الدقة والتحكم وجودة الجزء

تتطلب عمليات التشكيل المعقدة، خاصة تلك التي تتضمن الفولاذ المتقدم عالي القوة أو سبائك الألومنيوم، رقابة صارمة على تدفق المواد. يمثل تشكيل مواد مثل DP980 أو الفولاذ المارتنسيتي تحديًا فريدًا. تعمل هذه المواد على التصلب على الفور إذا تم ضربها بسرعة كبيرة. تضرب المكبس الميكانيكي الفراغ بأقصى سرعة، مما يسبب كسورًا دقيقة في بنية الحبوب ويؤدي إلى فشل الأجزاء مبكرًا. تعمل المكابس المؤازرة على إدارة ذلك عن طريق إبطاء سرعة الكبش إلى جزء صغير من السرعة العادية عند نقطة التأثير على وجه التحديد. ثم تقوم المكبس بسحب المادة بمعدل ثابت ومتحكم فيه، مما يسمح للمعدن بالتدفق بسلاسة إلى تجويف القالب دون تمزق.

تعد Springback مشكلة رئيسية أخرى تتعلق بالجودة عند تشكيل مواد عالية القوة. تسمح الطبيعة القابلة للبرمجة لمحرك المؤازرة للمكبس بالبقاء في BDC لجزء من الثانية، مما يؤدي إلى إبقاء المادة تحت الضغط. يسمح وقت السكون هذا للضغوط الداخلية للمعدن بالاسترخاء، مما يؤدي إلى ضبط الذاكرة الهيكلية للجزء. يؤدي هذا إلى تقليل الارتداد بشكل كبير ويضمن أن الجزء الأخير يلبي تفاوتات الأبعاد الضيقة دون الحاجة إلى محطات إعادة توجيه متعددة.

قارن هذا مع الصحافة الميكانيكية. إن عدم القدرة على تغيير السرعة أثناء جزء العمل من الشوط يعني أن الكبس يضرب المادة بسرعة عالية ويبدأ فورًا في التراجع بعد ضرب BDC. في تطبيقات السحب العميق، غالبًا ما تؤدي هذه الحركة السريعة غير القابلة للتغيير إلى عدم تناسق جودة الجزء، أو ترقق الجدران، أو فشل المواد تمامًا. أنت مقيد بشدة بالهندسة الأبسط عند الاعتماد على منحنى جيبي ثابت.

مخرجات الإنتاج وأوقات الدورة

في حين أن المكابس الميكانيكية معروفة بالسرعة الأولية، تعمل المكابس المؤازرة على تحسين أوقات الدورات من خلال مسارات الحركة الذكية. واحدة من أكثر التقنيات فعالية هي حركة البندول، والتي يشار إليها غالبًا بالتمسيد القصير. نظرًا لأن المحرك المؤازر يمكنه عكس الاتجاه في أي نقطة، فلا يحتاج الكبش إلى إكمال دوران كامل بزاوية 360 درجة. إذا كنت تقوم بختم شريحة ضحلة لا تتطلب سوى بوصتين من الخلوص لنظام النقل لتحريك الجزء، فلا يزال يتعين على المكبس الميكانيكي بضربة 12 بوصة أن يسافر مسافة 12 بوصة كاملة في كل دورة واحدة.

يمكن برمجة المكبس المؤازر للتحرك بمقدار 2.5 بوصة فقط للأعلى والعكس والعودة للأسفل. لقد قطعت 9.5 بوصة من السفر الضائع لكل ضربة. يؤدي هذا التخلص من الحركة الضائعة إلى تقليل الوقت المستغرق في قطع الهواء بشكل كبير. من خلال تحريك المسافة المحددة المطلوبة فقط لمسح الجزء وتغذية الفراغ التالي، يمكن للضغط المؤازر إجراء عملية 30 ضربة في الدقيقة حتى 60 ضربة في الدقيقة دون تحريك الأداة بشكل أسرع أثناء مرحلة التشكيل الفعلية.

ومع ذلك، لا تزال المطابع الميكانيكية تتمتع بميزة واضحة في سيناريوهات محددة كبيرة الحجم. من أجل التقطيع المستمر وعالي السرعة والكامل للأجزاء المسطحة البسيطة، يوفر الزخم الهائل لدولاب الموازنة الدوارة الضخمة سرعة وموثوقية خام لا مثيل لهما. عندما لا تتطلب العملية تغيرات معقدة في السرعة أو تمريرة قصيرة، فإن المكبس الميكانيكي غالبًا ما يتفوق على المكبس المؤازر في إنتاج أجزاء نقية في الساعة.

استهلاك الطاقة وإدارة الطاقة

تعد كفاءة الطاقة مقياسًا مهمًا لمرافق الختم الحديثة. تستهلك المكابس المؤازرة بشكل عام كهرباء أقل بنسبة 32% إلى 42% من نظيراتها الميكانيكية. تتطلب الصحافة الميكانيكية أن يعمل محرك التيار المتردد الرئيسي بشكل مستمر للحفاظ على دوران دولاب الموازنة الثقيل. حتى أثناء تغيير القالب لمدة 20 دقيقة، إذا ترك المحرك قيد التشغيل، فإنه يحرق كيلووات. إنها تستمد قوة كبيرة حتى عندما تكون الصحافة في وضع الخمول بين الضربات.

تبقى المكابس المؤازرة ميتة تمامًا حتى تبدأ الدورة. إنهم يستمدون الطاقة فقط عندما يتحرك الكبش بنشاط. عندما تتوقف الصحافة، ينخفض ​​استهلاك الطاقة إلى ما يقرب من الصفر. علاوة على ذلك، تستخدم أنظمة المؤازرة الكبح المتجدد. خلال مرحلة تباطؤ السكتة الدماغية، تعمل المحركات المؤازرة كمولدات كهربائية. يتم تحويل الطاقة الحركية للمكبس المتحرك للأسفل مرة أخرى إلى طاقة كهربائية ويتم تغذيتها في بنوك المكثفات الثقيلة.

تقوم بنوك المكثفات هذه بتخزين الطاقة المتجددة وإطلاقها خلال مرحلة التسارع عالية الطلب في الشوط التالي. عندما يتحرك الكبش إلى الأسفل، فإنه يسحب الطاقة من المكثفات بدلاً من سحبها مباشرة من الشبكة. يقوم نظام إدارة الطاقة ذو الحلقة المغلقة بتسوية ذروة سحب الطاقة من شبكة المنشأة. ويعني تخفيض الحمل الأقصى هذا أن الشبكة الكهربائية للمنشأة لا تشهد زيادات هائلة، مما يؤدي إلى انخفاض كبير في رسوم الطلب على فاتورة الخدمات وبصمة كربونية أصغر لعملية الختم.

عمر الأداة وصيانتها (الحمولة العكسية)

تعد الحمولة العكسية، أو الصدمة المفاجئة، واحدة من أكثر القوى تدميراً في مكبس الختم. عند تثقيب المواد السميكة عالية الشد، تعمل المكبس على توليد ضغط هائل. وعندما تنقطع المادة أخيرًا، يتحرر هذا الضغط على الفور. يعمل الإطار الصحفي مثل زنبرك عملاق يرتد للخلف. تعمل هذه الموجة الصادمة العنيفة على تدمير أحذية القالب، وتقطيع اللكمات الكربيدية، وتمديد قضبان الربط، وتسبب التعب الهيكلي في مكونات الضغط.

تعمل المكابس المؤازرة على تخفيف الحمولة العكسية من خلال برمجة اللمسة الناعمة والاختراق المتحكم فيه. يتباطأ المكبس قبل أن تنكسر المادة مباشرة، ويمتص إطلاق الطاقة ويبدد موجة الصدمة قبل أن يؤدي إلى إتلاف الأدوات أو إطار الضغط. تعمل هذه الحركة المتحكم فيها على إطالة عمر القالب بشكل كبير، وزيادة عدد الضربات بين أدوات شحذ الأداة، وتقليل تكرار فترات الصيانة المكلفة.

تختلف متطلبات الصيانة أيضًا بشكل أساسي بين التقنيتين. تعتمد المكابس الميكانيكية على أجزاء التآكل التي تتطلب فحصًا واستبدالًا منتظمًا. يجب عليك صيانة بطانات القابض والفرامل، وأنظمة الهواء الضخمة، وأنظمة التشحيم المعقدة لإعادة التدوير لمحامل دولاب الموازنة. تنتقل صيانة مكابس المؤازرة بعيدًا عن أجزاء التآكل الميكانيكية نحو التشخيص الإلكتروني. أنت تركز على صحة محركات الأقراص المؤازرة وحلقات تبريد المحرك وبنوك المكثفات.

الصحافة الميكانيكية مقابل الصحافة المؤازرة: التكلفة وعائد الاستثمار على المدى الطويل

حقائق الاستثمار والتركيب مقدمًا

تكلفة الشراء الأولية هي العقبة الأكثر إلحاحا عند تقييم تكنولوجيا الصحافة. تتطلب المكابس المؤازرة علاوة كبيرة مقارنة بالمكبس الميكانيكي ذي الحمولة المكافئة. هذا الاستثمار الأولي المرتفع مدفوع بمحركات مؤازرة ضخمة ومبردة بالسوائل وعزم دوران عالي، وهندسة التحكم في الحركة المتطورة باستخدام الحاسب الآلي، وأجهزة التشفير المطلقة، وبنوك تخزين الطاقة عالية السعة اللازمة لتشغيل الماكينة. يعد تصنيع هذه المكونات الإلكترونية الدقيقة أكثر تكلفة بطبيعتها من الحذافات التقليدية المصنوعة من الحديد الزهر والقوابض الهوائية.

تؤثر حقائق التثبيت أيضًا على النفقات الرأسمالية الأولية. تولد المكابس الميكانيكية اهتزازات شديدة بسبب الطبيعة العنيفة لصدماتها المفاجئة والاهتزاز الشديد الناتج عن تعشيق دولاب الموازنة والقابض. غالبًا ما تحتاج المنشآت إلى صب حفر خرسانية معززة أعمق وتركيب منصات عزل اهتزاز باهظة الثمن لمنع موجات الصدمة من التأثير على مصانع CNC أو آلات CMM القريبة. تعمل المكابس المؤازرة بحركة سلسة ومتحكم فيها. في حين أنها لا تزال تتطلب أسسًا صلبة، إلا أن التحميل الديناميكي أقل بكثير، مما قد يؤدي في بعض الأحيان إلى تقليل تكاليف الهندسة المدنية أثناء التثبيت.

حساب عائد الاستثمار على المدى الطويل

يتطلب تبرير التكلفة الأولية المرتفعة للصحافة المؤازرة تحليلًا دقيقًا لنفقات التشغيل طويلة المدى. يجب أن يأخذ حساب العائد على الاستثمار في الاعتبار العديد من المزايا التشغيلية المتميزة. أولاً، يوفر الانخفاض في استهلاك الطاقة توفيرًا ملموسًا في المرافق على أساس شهري. ثانيًا، تتيح القدرة على برمجة أوقات المكوث إجراء عمليات ثانوية داخل القالب. إذا كان بإمكانك برمجة مسكن في BDC، فيمكنك دمج التنصت أو اللحام أو إدخال الأجهزة تلقائيًا في المطبعة مباشرةً. يمكنك التخلص من الحاجة إلى محطة عمل ثانوية، ومشغل إضافي، ومخزون العمل الجاري المرتبط به.

علاوة على ذلك، فإن انخفاض معدلات الخردة عند تشكيل الأجزاء المعقدة يؤدي إلى تسريع فترة الاسترداد. يؤدي خفض معدلات الخردة من 5% إلى 0.5% على السبائك الفضائية باهظة الثمن إلى تحقيق وفورات هائلة. من خلال تشغيل الأجزاء بشكل أسرع باستخدام حركة البندول، تعمل المنشأة على زيادة الإنتاجية الإجمالية، مما يؤدي إلى توليد المزيد من الإيرادات لكل نوبة عمل من نفس المساحة.

ومع ذلك، يجب على مديري المصانع التعامل مع حسابات عائد الاستثمار بحذر. تجنب الاعتماد على الجداول الزمنية للاسترداد المضمونة التي يقدمها البائعون. يعتمد العائد الفعلي بشكل صارم على تعقيد الأجزاء وأنواع المواد واستخدام الورديات. إذا تم شراء مكبس مؤازر لتشغيل فراغات مسطحة بسيطة في وردية واحدة، فقد لا يتحقق العائد المالي أبدًا. لا تدفع هذه التكنولوجيا تكاليفها إلا عندما يتم استخدام قدراتها المتقدمة بشكل فعال لحل تحديات الختم المعقدة.

متى تختار الصحافة الميكانيكية أو الصحافة المؤازرة

متى يتم تحديد الصحافة الميكانيكية

تظل المكابس الميكانيكية هي العمود الفقري للعديد من مرافق الختم لسبب وجيه. إنها الخيار الأمثل لتطبيقات محددة حيث لا توفر الحركة القابلة للبرمجة أي قيمة مضافة. تحديد الصحافة الميكانيكية ل:

• عمليات تقطيع مسطحة عالية السرعة ومستمرة حيث تكون الضربات الأولية في الدقيقة هي المقياس الوحيد الذي يهم.

• ختم تدريجي بسيط بالقالب حيث لا يمثل تدفق المواد، والتمزق، والارتداد الخلفي مشكلات حرجة.

• العمليات التي تقوم بتشغيل كميات كبيرة من الأجزاء المتماثلة ومنخفضة التعقيد والتي لا تتطلب تغييرات متكررة في القالب.

• مرافق ذات قيود صارمة على الميزانية المسبقة حيث تكون القوة والسرعة الثابتة كافية لمزيج المنتجات الحالي والمستقبلي.

• البيئات التي تتمتع فيها فرق الصيانة الداخلية بخبرة عالية في التعامل مع أنظمة القابض والفرامل التقليدية وتفتقر إلى التدريب على الميكاترونكس.

متى يتم تحديد الصحافة المؤازرة

تصبح تقنية المؤازرة ضرورية عندما تعيق القيود المفروضة على السكتة الدماغية الثابتة جودة الإنتاج أو كفاءته. تحديد الصحافة المؤازرة ل:

• تتطلب تطبيقات الرسم العميق تحكمًا دقيقًا في تدفق المواد لمنع تمزق الجدران وترققها.

• تشكيل الفولاذ المتقدم عالي القوة أو التيتانيوم أو السبائك الفضائية المعرضة للارتداد الشديد وتصلب العمل.

• قوالب تقدمية معقدة تشتمل على التنصت داخل القالب، أو إدخال الأجهزة، أو اللحام الذي يتطلب أوقات بقاء دقيقة في الجزء السفلي من الشوط.

• محلات العمل التي تدير مزيجًا عاليًا من الأجزاء المختلفة وتتطلب أقصى قدر من التنوع والتغييرات السريعة من جهاز واحد.

• العمليات التي تسعى إلى زيادة الإنتاج إلى أقصى حد في الأجزاء الضحلة من خلال استخدام حركة البندول للتخلص من إهدار حركة المكبس.

الأرض الوسطى: ربط المكابس الميكانيكية الحركة

بالنسبة للمنشآت التي تحتاج إلى قدرات رسم أفضل من المكابس الميكانيكية القياسية ولكن لا يمكنها تبرير تكلفة نظام مؤازر كامل، فإن مكابس حركة الارتباط توفر حلاً وسطًا. تستخدم هذه الآلات وصلة تبديل ميكانيكية معدلة بدلاً من كرنك غريب الأطوار القياسي. تعمل الوصلة على تغيير سرعة الانزلاق ميكانيكيًا، مما يؤدي إلى إبطاء المكبس بشكل ملحوظ أثناء جزء العمل من الشوط وتسريعه أثناء مرحلة العودة.

يوفر هذا التعديل الميكانيكي تأثيرًا ألطف وتدفقًا أفضل للمواد لعمليات الرسم دون الاعتماد على محركات مؤازرة إلكترونية. إنه حل الأجهزة لمشكلة الحركة. على الرغم من أن مكابس حركة الوصلة تفتقر إلى قابلية البرمجة اللانهائية، وإمكانيات المكوث، وحركة البندول للمكبس المؤازر، إلا أنها توفر ترقية فعالة من حيث التكلفة لتطبيقات تشكيل محددة. ومع ذلك، لا يمكنك تغيير ملف التعريف. إذا قمت بالتبديل من جزء السحب العميق إلى جزء التقطيع الضحل، فأنت عالق في سرعة السحب البطيئة هذه.

السياق الأوسع: حيث تتلاءم المكابس الهيدروليكية

لفهم المشهد الصحفي بشكل كامل، يجب عليك مقارنة المكابس الميكانيكية والمؤازرة مع المكابس الهيدروليكية. تستخدم المكابس الهيدروليكية ضغط السوائل الذي يقود الأسطوانة لتحريك المكبس. إنها مثالية للمهام الثقيلة التي تتطلب قوة هائلة ومستدامة خلال شوط طويل جدًا، مثل السحب العميق لألواح هيكل السيارة الضخمة أو المساحيق المضغوطة. يمكنهم تقديم حمولة كاملة في أي وقت في السكتة الدماغية.

ومع ذلك، فإن المكابس الهيدروليكية بطيئة بشكل عام. قد تعمل المكبس الهيدروليكي بمعدل 10 حركات في الدقيقة، وتستهلك كميات كبيرة من الطاقة، وتحمل مخاطر تسرب الزيت والمخاطر البيئية. تعمل المكابس المؤازرة على سد الفجوة، مما يوفر مزيجًا فائقًا من التحكم في القوة الشبيهة بالهيدروليكية مع السرعة والدقة والنظافة الشبيهة بالميكانيكا. تمنحك المكبس المؤازر ملف تعريف القوة للمكبس الهيدروليكي ولكن يمكن تشغيله بمعدل 40 ضربة في الدقيقة. في حين أن المكونات الهيدروليكية لا تزال تفوز بالقوة المستدامة للخدمة الشاقة للغاية، فإن المكابس المؤازرة تحل محلها بسرعة في تطبيقات التشكيل الدقيق.

تحديات تركيب الصحافة المؤازرة والتدريب والصيانة

تدريب المشغلين وتعقيد البرمجة

يقدم الانتقال من الإعدادات الميكانيكية التقليدية إلى بيئة تعتمد على المؤازرة منحنى تعليميًا كبيرًا. يجب على المشغلين الذين اعتادوا على ضبط ارتفاع الإغلاق وضبط السرعة المستمرة أن يتعلموا الآن كيفية إنشاء ملفات تعريف حركة معقدة على واجهات متقدمة بين الإنسان والآلة. يجب أن يفهموا العلاقة بين تغيرات السرعة، وتوليد الحرارة في القالب، وتدفق المواد، والحمولة العكسية.

يتطلب هذا التحول تحسين مهارات المشغلين وموظفي الإعداد ومهندسي الأدوات. إذا قام المشغل ببرمجة اقتراب سريع ونسي التباطؤ قبل الاتصال، فسوف يقوم بتحطيم القالب. يجب أن تستثمر المرافق في التدريب الشامل لتعظيم إمكانات التكنولوجيا. إذا تعاملت القوى العاملة مع المكبس المؤازر تمامًا مثل المكبس الميكانيكي، وتشغيله بسرعة ثابتة مع شوط كامل، فلن تحصل المنشأة على أي فائدة تشغيلية من الاستثمار الرأسمالي الضخم.

متطلبات البنية التحتية وشبكة الطاقة

على الرغم من أن المكابس المؤازرة تتميز بكفاءة عالية في استخدام الطاقة بشكل عام، إلا أن شكل سحب الطاقة الخاص بها يختلف كثيرًا عن المطابع الميكانيكية. يتطلب المحرك المؤازر طفرات هائلة من التيار الكهربائي أثناء مرحلة تسارع السكتة الدماغية. إذا لم تكن المطبعة مجهزة بأنظمة إدارة الطاقة الكافية أو الواجهات الأمامية النشطة، فقد تؤدي ذروة استهلاك الطاقة هذه إلى إجهاد البنية التحتية الكهربائية للمنشأة بشدة.

قبل التثبيت، يجب على مهندسي المصانع إجراء تحليل شامل لجودة الطاقة. يجب عليك التأكد من قدرة الشبكة المحلية ومحولات المنشأة على التعامل مع التقلبات السريعة في الطلب على الطاقة. قد يؤدي انخفاض الجهد أو الطاقة المتسخة إلى حدوث أعطال في محرك الأقراص. قد تحتاج إلى ترقية المحولات أو تركيب مفاعلات خطية لحماية محركات الأقراص المؤازرة ومنع انقطاع معدات CNC الحساسة الأخرى على أرضية المصنع.

نوبات الصيانة ودعم البائعين

التحول في التكنولوجيا يغير نموذج الصيانة. غالبًا ما يتم التعامل مع استكشاف أخطاء المكابس الميكانيكية وإصلاحها بفعالية بواسطة عمال المطاحن الداخليين الذين يفهمون التروس والقوابض الهوائية وخطوط التشحيم. عندما تتعطل الصحافة الميكانيكية، عادة ما تكون المشكلة مرئية وجسدية. أنت بحاجة إلى فني لديه مسدس شحم ومفتاح ربط.

تتطلب المكابس المؤازرة أسلوبًا تشخيصيًا مختلفًا. يتطلب استكشاف أخطاء محرك الأقراص وإصلاحها أو أخطاء إشارة التشفير أو معدلات تدفق حلقة التبريد فنيين ميكاترونكس متخصصين أو مهندسين كهربائيين. أنت بحاجة إلى فني لديه جهاز كمبيوتر محمول وراسم الذبذبات. يجب أن تعتمد المنشآت التي تعتمد تقنية المؤازرة في كثير من الأحيان بشكل أكبر على دعم البائعين المتخصصين، والتشخيص عن بعد، وتحديثات البرامج، وتحويل الصيانة من الإصلاح الميكانيكي إلى التحليل الإلكتروني.

خاتمة

للمضي قدمًا في ترقية المعدات والتأكد من تحديد تقنية الضغط المناسبة لأرضية الختم لديك، اتخذ الخطوات العملية التالية:

1. قم بمراجعة عمليات الإنتاج الحالية لديك لتحديد أجزاء محددة ذات معدلات خردة عالية بسبب الارتداد الخلفي أو التمزق أو تدفق المواد غير المتسق.

2. قم بتخطيط منحنيات الحمولة المطلوبة لقوالبك الأكثر تعقيدًا لتحديد ما إذا كانت تتجاوز قدرة المكابس الميكانيكية الموجودة لديك في أعلى الشوط.

3. قم بتقييم البنية التحتية الكهربائية لمنشأتك، وخاصة سعة المحولات وجودة الطاقة، لضمان التوافق مع متطلبات الطاقة القصوى لأنظمة محرك المؤازرة.

4. استشر قسم الأدوات الخاص بك لتحديد القوالب التقدمية التي يمكن أن تشتمل على التنصت داخل القالب أو التجميع الآلي إذا تم توفيرها بأوقات بقاء قابلة للبرمجة.

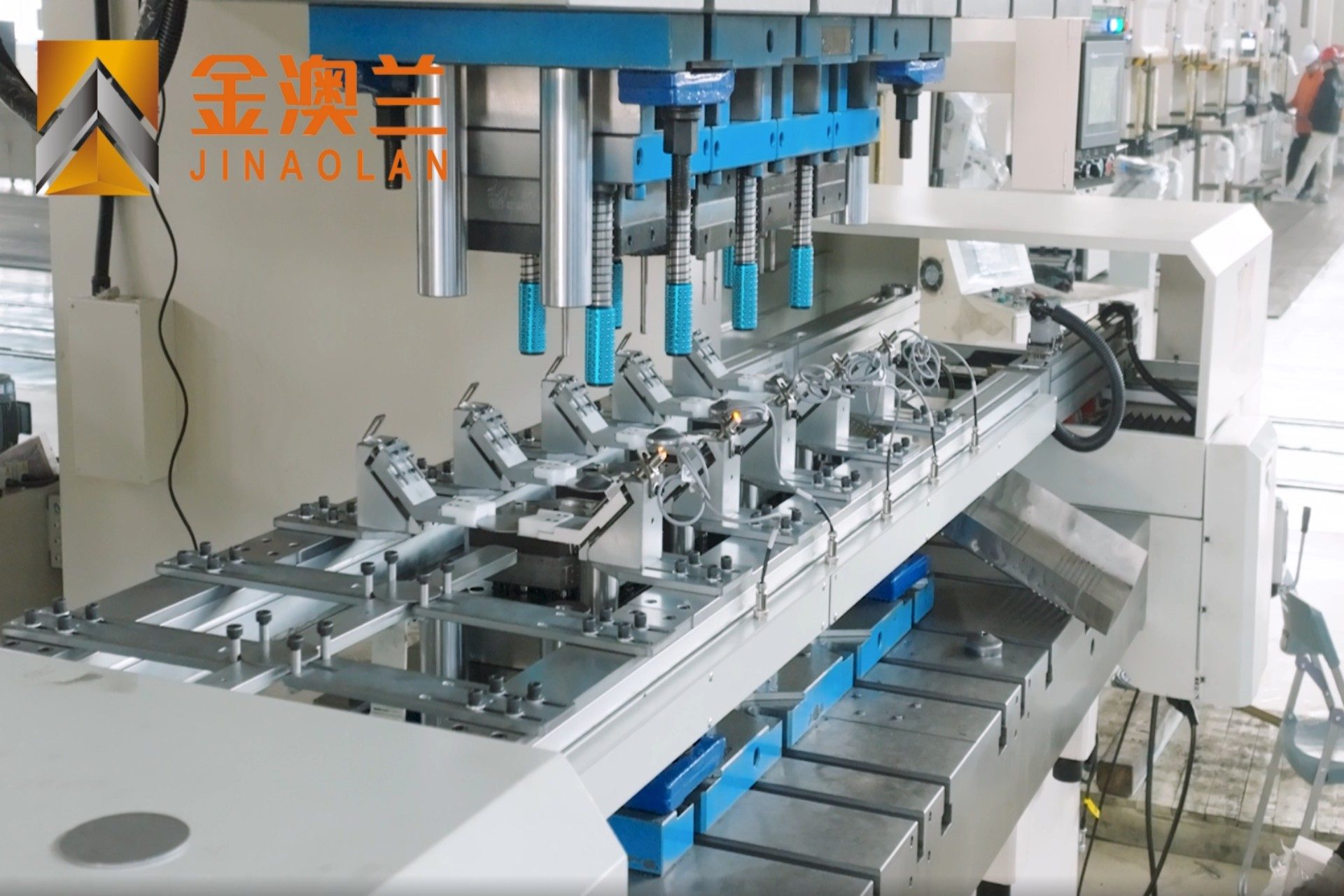

تأسست في عام 1983، شركة Zhejiang Jinaolan Machine Tool وتقوم بتصنيع المكابس الميكانيكية ومعدات خط الختم المتكاملة بقدرات تتراوح من 25 إلى 2400 طن. يمكن أن تساعد خبرتها في تصنيع الصحافة، وأنظمة التغذية الآلية، وقوالب الختم، ومعدات النقل، وتكامل خط الإنتاج، الشركات المصنعة على تقييم تكوينات المعدات للمواد المختلفة، وبرامج الأدوات، وأهداف الإنتاج.

التعليمات

س: ما هو الفرق الرئيسي بين الصحافة الميكانيكية والصحافة المؤازرة؟

ج: الفرق الأساسي هو آلية القيادة. تعتمد المكبس الميكانيكي على دولاب الموازنة الذي يدور بشكل مستمر وقابض لقيادة المكبس، مما يؤدي إلى إنشاء شوط وسرعة ثابتين وغير قابلين للتغيير. تستخدم المكبس المؤازر محركًا مؤازرًا يعمل بالدفع المباشر، والذي يلغي دولاب الموازنة ويسمح بضربة قابلة للبرمجة بالكامل، وسرعات متغيرة، وأوقات سكون دقيقة في أي نقطة في الدورة.

س: هل المكابس المؤازرة أكثر كفاءة في استخدام الطاقة بشكل ملحوظ من المطابع الميكانيكية؟

ج: نعم، تستهلك المكابس المؤازرة عادةً طاقة أقل بنسبة 32% إلى 42%. تستمد المكابس الميكانيكية طاقة مستمرة للحفاظ على دوران دولاب الموازنة الثقيل، حتى أثناء الخمول. تعمل المكابس المؤازرة على سحب الطاقة فقط عندما يتحرك الكبش بشكل نشط. كما أنها تستخدم الكبح المتجدد، حيث تعمل المحركات المؤازرة كمولدات أثناء التباطؤ، مما يعيد الطاقة إلى بنوك المكثفات الخاصة بالنظام.

س: هل يمكن للمكبس المؤازر أن يحل محل المكبس الهيدروليكي؟

ج: في العديد من تطبيقات التشكيل الدقيق، نعم. توفر المكابس المؤازرة نفس القدرة على توصيل الحمولة الكاملة في أي نقطة في الشوط، وهي الميزة الأساسية للمكبس الهيدروليكي. ومع ذلك، تعمل المكابس المؤازرة بسرعات أعلى بكثير، وتوفر دقة موضعية فائقة، وتزيل المخاطر البيئية ومشكلات الصيانة المرتبطة بتسرب الزيت الهيدروليكي.

س: لماذا تكون التكلفة الأولية للصحافة المؤازرة أعلى؟

ج: الاستثمار الأولي أعلى بسبب التكنولوجيا المتقدمة المطلوبة لبناء الآلة. تعتمد المكابس المؤازرة على محركات مؤازرة ضخمة ومبردة بالسوائل وعزم دوران عالي، وبنيات متطورة للتحكم في الحركة باستخدام الحاسب الآلي، وأجهزة تشفير مطلقة، وبنوك مكثفة شديدة التحمل لإدارة الطاقة. يعد تصنيع هذه المكونات الإلكترونية الدقيقة أكثر تكلفة بطبيعتها من الحذافات التقليدية المصنوعة من الحديد الزهر والقوابض الهوائية.

س: كيف تعمل المكبس المؤازر على تحسين عمر القالب؟

ج: يعمل جهاز الضغط المؤازر على إطالة عمر الأدوات من خلال التحكم في السرعة الدقيقة للمكبس عند نقطة التأثير. من خلال برمجة الضغط على التباطؤ قبل ملامسة المادة مباشرة، فإنه يقلل بشكل كبير من صدمة الارتطام. كما أنه يتحكم في سرعة الاختراق أثناء عمليات التثقيب، مما يقلل من الحمولة العكسية المدمرة التي تسبب عادةً تآكلًا مبكرًا للثقب وأحذية القالب.

س: ما هي الحمولة العكسية وكيف تتعامل معها المكابس المؤازرة؟

ج: الحمولة العكسية هي القوة السلبية العنيفة المتولدة عندما تنكسر المادة فجأة أثناء عملية التثقيب أو التقطيع. يؤدي هذا التحرير المفاجئ للضغط إلى إرسال موجة صادمة مدمرة عبر الصحافة. تتعامل المكابس المؤازرة مع هذا عن طريق إبطاء المكبس بدقة عند نقطة كسر المادة، وامتصاص إطلاق الطاقة وتبديد موجة الصدمة قبل أن تتمكن من إتلاف الأدوات أو إطار الضغط.
