يتطلب التدريجي الختم دقة متناهية عبر محطات متسلسلة متعددة. تعمل السلامة الهيكلية وآلية القيادة للمعدات كأساس لهذه الدقة. يؤدي اختيار إطار أو نوع محرك غير مناسب إلى انحراف زاوي، وتآكل القالب المبكر، وفشل التحميل خارج المركز، ومعدلات الخردة غير المقبولة. تؤدي هذه الأعطال الميكانيكية إلى تدمير هوامش الإنتاج وتوقف خطوط التجميع. على عكس القوالب المركبة أو قوالب النقل حيث تتحرك الأجزاء عبر الأتمتة بين محطات منفصلة، تعتمد القوالب التقدمية على شريط ملف مستمر. تتطلب هذه العملية آلات محسنة للتغذية المستمرة، والتوزيع غير المتساوي للحمل، والتزامن عالي السرعة.
لتحقيق أقصى قدر من العائد على الاستثمار وجودة الأجزاء، يجب على المهندسين وفرق المشتريات تقييم البنى على أساس الصلابة وتوزيع الأطنان والتوافق مع الأتمتة بدلاً من التكلفة الرأسمالية الأولية وحدها. إن فهم السلوك الميكانيكي للمعدات تحت الحمل الديناميكي الثقيل هو الخطوة الأولى نحو بناء خط إنتاج موثوق به وكبير الحجم.
تعد صلابة الإطار أمرًا بالغ الأهمية: تعتبر المكابس ذات الجانب المستقيم (الصندوق المغلق) غير قابلة للتفاوض بالنسبة لمعظم القوالب التقدمية نظرًا لمقاومتها الفائقة للتحميل خارج المركز مقارنة ببدائل الإطار C.
تطبيق إملاءات نوع المحرك: توفر المكابس الميكانيكية أعلى عدد من الضربات في الدقيقة (SPM) للتقطيع عالي الحجم، بينما توفر المكابس المؤازرة تحكمًا قابلاً للبرمجة في الضرب من أجل التشكيل المعقد داخل القالب.
الحمولة هي مقياس واحد فقط: تقييم الحمولة العكسية (الصدمات المفاجئة) وحجم السرير لا يقل أهمية عن الحمولة الاسمية عند تحديد المعدات اللازمة للأدوات التقدمية.
الاعتماد على الأتمتة: تعتمد الكفاءة التشغيلية لمكبس الختم التقدمي بشكل كبير على تكاملها السلس مع أنظمة التغذية الآلية للملفات، والتقويم، وإزالة الخردة.
جدول المحتويات
يعد التحميل خارج المركز حقيقة لا مفر منها في الأدوات متعددة المحطات. نادرًا ما تتمركز القوة بشكل مثالي تحت الكبش. يمكنك تشغيل قالب مكون من اثنتي عشرة محطة حيث يحدث تقطيع شديد في المحطة الثانية، بينما تتعامل المحطة الحادية عشرة مع عملية ثني خفيفة. يؤدي هذا التوزيع غير المتساوي للقوة إلى خلق لحظة تحول هائلة على الشريحة. يجب أن تمتلك المعدات كتلة هيكلية وصلابة كافية لمقاومة هذه اللحظة والحفاظ على التوازي الصارم بين الكبش والسرير.
تؤثر تفاوتات انحراف القاعدة والكبش بشكل مباشر على دقة الأجزاء وعمر التثقيب. عندما ينحرف الإطار تحت الحمل، تدخل اللكمات إلى مصفوفة القالب بزاوية. يؤدي هذا المحاذاة غير الصحيحة إلى تآكل غير متساوي لحواف القطع، مما يؤدي إلى نتوءات في الأجزاء المختومة وأجزاء القالب المحلوقة. يؤدي الانحراف المفرط إلى تقليل الفاصل الزمني بين دورات صيانة القالب بشكل كبير. يجب عليك تحديد الحد الأقصى للانحراف المسموح به، والذي يتم قياسه عادةً بأجزاء من الألف من البوصة لكل قدم من طول السرير، لضمان بقاء الأدوات على المدى الطويل.
نوع المادة وسمكها | نوع العملية | الحد الأقصى للانحراف المسموح به (لكل قدم) | تأثير الانحراف المفرط |
|---|---|---|---|
ألومنيوم رفيع المقياس (<1 مم) | تقطيع / ثقب خفيف | 0.0015 بوصة | نتوءات دقيقة، تثقيب سريع |
الفولاذ الطري (1 مم - 3 مم) | التشكيل التقدمي القياسي | 0.0020 بوصة | زوايا انحناء مزعجة وغير متناسقة |
الفولاذ عالي القوة (AHSS) | التقطيع الثقيل/السكك | 0.0010 بوصة | لكمة كارثية، وتشقق الحذاء |
تلعب إزالة Gib أيضًا دورًا حاسمًا في إدارة الانحراف. تقوم الجيبات بتوجيه الشريحة أثناء هبوطها. تعمل خلوصات الذراع الضيقة على تقييد الحركة الجانبية وتتصدى لقوى الانقلاب الناتجة عن الأحمال البعيدة عن المركز. تستخدم المعدات الحديثة أنظمة إمساك طويلة ومتعددة النقاط للحفاظ على توازي الشريحة طوال الشوط بأكمله، حتى عند تعرضها لقوى غير متماثلة شديدة من مخزون الملف الثقيل.
تحدد العمليات الداخلية المحددة منحنى القوة المطلوبة للمعدات. يتطلب كل من التقطيع والثقب والثني والسك أشكالًا مختلفة لتوصيل الطاقة. يعد فهم هذه الملفات الشخصية أمرًا ضروريًا لمطابقة الأدوات مع الماكينة الصحيحة. يؤدي عدم التطابق بين التشغيل ومنحنى القوة إلى توقف المحركات أو تلف قطارات القيادة أو عدم اكتمال تشكيل الأجزاء.
يتطلب التقطيع الثقيل طاقة حركية عالية بالضبط عند المركز الميت السفلي (BDC). المادة تقاوم اللكمة حتى تنكسر. يجب أن تصل المعدات إلى الحمولة القصوى في جزء من الثانية. على العكس من ذلك، يتطلب الرسم العميق قوة مستدامة على جزء أطول من السكتة الدماغية. يجب أن تتدفق المادة بسلاسة دون تمزق. تتطلب عملية القطع ضغطًا هائلاً في نهاية الشوط لضغط المعدن في تجاويف القالب.
يقوم المهندسون بحساب الطاقة المطلوبة لكل محطة وتجميعها لتحديد إجمالي الطلب على الطاقة لكل شوط. يجب أن تمتلك آلية القيادة ما يكفي من عزم الدوران أو طاقة دولاب الموازنة لتلبية هذا الطلب دون انخفاض مفرط في السرعة. يعد الفشل في مراعاة متطلبات الطاقة لعمليات محددة سببًا شائعًا لفشل المعدات المبكر في أرضية المتجر.
تحدث الحمولة العكسية، والتي تسمى غالبًا بالصدمة المفاجئة، أثناء عمليات التقطيع الثقيلة. أثناء دفع اللكمات عبر المادة، يتمدد إطار المعدة تحت الضغط. عندما تنكسر المادة، تنخفض المقاومة إلى الصفر على الفور. يعود الإطار الممتد إلى شكله الأصلي. يرسل هذا الإطلاق العنيف للطاقة المخزنة موجة صادمة مدمرة عبر الإطار، ورجل الحفر، وآلية القيادة.
تؤدي موجة الصدمة هذه إلى تدهور المحامل بشدة، وتفك أدوات التثبيت، وتلحق الضرر بالمكونات الداخلية بمرور الوقت. يعمل التقطيع التدريجي عالي السرعة على تضخيم هذا التأثير. للتخفيف من هذا الضرر، يجب أن تشتمل المعدات على أنظمة تخفيف الصدمات. تعمل ممتصات الصدمات الهيدروليكية المثبتة أسفل السرير على امتصاص الإطلاق المفاجئ للطاقة، مما يحمي السلامة الهيكلية للإطار ويطيل عمر مجموعة الحركة.
إن توزيع الحمولة المناسب عبر مساحة القالب بأكملها له نفس القدر من الأهمية. يؤدي تركيز الحمولة العالية في أحد طرفي السرير إلى تفاقم التحميل خارج المركز وزيادة الانحراف. يقوم مصممو الأدوات بترتيب المحطات لموازنة الحمل بالتساوي قدر الإمكان. عندما يكون التوازن المثالي مستحيلاً، يجب أن تمتلك المعدات الكتلة الهيكلية والتصميم المتعرج للتعامل مع القوى المركزة بأمان.
يتضمن حساب طول السرير المطلوب أكثر من مجرد قياس حذاء القالب الفعلي. يجب عليك حساب عملية معالجة المواد بأكملها داخل مساحة القالب. تتسبب القوالب المتدلية في انحراف شديد وفشل كارثي في الأدوات.
حساب المحطات النشطة: اضرب عدد المحطات التقدمية بمقدار درجة شريط الملف.
إضافة تصريح إدخال المواد: ضع في الاعتبار المساحة المطلوبة لدليل المخزون والثقوب التجريبية الأولية قبل محطة العمل الأولى.
حساب التخلص من الخردة: تأكد من وجود مساحة مفتوحة كافية في نهاية السرير لقطع الخردة ومزالق إخراج الأجزاء للعمل دون تشويش.
التحقق من هوامش التثبيت: اترك ما لا يقل عن 10% من طول السرير الإضافي على كلا الجانبين لاستيعاب المشابك الهيدروليكية أو الميكانيكية شديدة التحمل.
يعد ارتفاع الإغلاق وطول الحد من المعلمات المهمة لاستيعاب الأدوات المعقدة ومتعددة المراحل. يجب أن يتيح ارتفاع الإغلاق مساحة كافية للقالب في وضعه المغلق، بالإضافة إلى أي لوحات دعم ضرورية. يجب أن يوفر طول الشوط خلوصًا كافيًا لتغذية المادة للأمام دون الإمساك باللكمات أو الطيارين. تتطلب الأجزاء المرسومة بعمق أطوال شوط أطول للسماح للجزء بمسح مصفوفة القالب قبل تقدم الشريط.
تمثل المكابس ذات الجانب المستقيم معيار الصناعة لختم القالب التدريجي. يتكون تصميم الصندوق المغلق من تاج، وسرير، وعمودين عموديين، وكلها مثبتة معًا بواسطة قضبان ربط ثقيلة مسبقة الإجهاد. يوفر نظام الدعم ذو الأربع نقاط صلابة هيكلية استثنائية. يحتوي الإطار المغلق على القوى المتولدة أثناء الختم، مما يمنع الهيكل من الانفتاح تحت الحمل.
توفر هذه البنية انحرافًا زاويًا صفرًا، والمعروف باسم الفجوة. نظرًا لأن الإطار لا ينفتح، تظل الشريحة موازية تمامًا للسرير طوال الشوط. يعد هذا التوازي أمرًا بالغ الأهمية بالنسبة للقوالب التقدمية، حيث يجب أن تدخل اللكمات المتعددة إلى مصفوفة القالب في وقت واحد بدقة على مستوى الميكرون. عند الحصول على مكبس لختم القالب التدريجي ، تتعامل الإطارات ذات الجانب المستقيم مع الأحمال الشديدة خارج المركز بشكل أفضل بكثير من أي تصميم آخر.
كما يعمل البناء القوي للإطارات ذات الجوانب المستقيمة على تخفيف الاهتزاز بشكل فعال. يعمل تقليل الاهتزاز على إطالة عمر التثقيب، وتحسين تشطيب الأجزاء، وحماية أجهزة الاستشعار الإلكترونية الحساسة المثبتة على الأدوات. بالنسبة للختم التدريجي ذو الحجم الكبير والدقة العالية، فإن بنية الجانب المستقيم هي الخيار الوحيد القابل للتطبيق لتحقيق الاستقرار على المدى الطويل.
تتميز مكابس الإطار C بتصميم مفتوح من الأمام يشبه الحرف "C". يوفر هذا التصميم وصولاً ممتازًا إلى مساحة القالب من ثلاثة جوانب، مما يجعل عملية الإعداد وتغذية المواد أسهل. ومع ذلك، فإن هذه البنية المفتوحة تفرض قيودًا متأصلة شديدة. تحت الأحمال الثقيلة، تنثني الواجهة المفتوحة للإطار إلى الخارج. يُعرف هذا الثني بالانحراف الزاوي أو الانحراف.
عندما يتثاءب الإطار C، تميل الشريحة بعيدًا عن السرير. هذا الميل يدمر التوازي المطلوب للختم التدريجي. تدخل اللكمات إلى مصفوفة القالب بزاوية، مما يتسبب في التآكل السريع وحواف القطع المتكسرة والأجزاء التي لا يمكن تحملها. تزداد شدة الانحراف بشكل كبير مع اقتراب الحمولة من السعة القصوى للآلة.
تحتوي الإطارات C على حالات استخدام ضيقة جدًا في الختم التدريجي. وهي مقبولة فقط للقوالب التقدمية الخفيفة جدًا والقصيرة ذات متطلبات الحمولة المنخفضة والحد الأدنى من التحميل خارج المركز. بالنسبة للعمليات التي تشتمل على تقطيع ثقيل، أو قطع النقود المعدنية، أو قوالب طويلة متعددة المحطات، فإن الانحراف الزاوي للإطار C يؤدي حتمًا إلى جودة جزء غير مقبولة وصيانة مفرطة للأدوات.
تعتمد مكابس الختم الميكانيكية على دولاب الموازنة الدوار الثقيل ونظام القابض/الفرامل لتخزين الطاقة وتوصيلها. يقوم محرك كهربائي بتدوير دولاب الموازنة بشكل مستمر. عندما يقوم المشغل بتشغيل الدورة، يتم تعشيق القابض، مما يؤدي إلى توصيل دولاب الموازنة بالعمود المرفقي. يقوم العمود المرفقي بتحويل الحركة الدورانية إلى الحركة الخطية للشريحة. يتميز هذا التصميم بكفاءة عالية في توفير قوة هائلة بسرعة.
الميزة الأساسية للمحركات الميكانيكية هي قدرتها على توفير طاقة حركية عالية عند النقطة الميتة السفلية تمامًا. هذه الخاصية تجعلها مثالية لعمليات التقطيع والثقب ذات الحجم الكبير والمستمر. تحقق المحركات الميكانيكية أعلى عدد من الضربات في الدقيقة (SPM) في الصناعة. لقد أثبتت فعاليتها وموثوقيتها، وهي قادرة على العمل بشكل مستمر لعقود من الزمن مع الصيانة المناسبة.
ومع ذلك، فإن المحركات الميكانيكية لها ملف تعريف شوط ثابت. تتبع سرعة الشريحة موجة جيبية رياضية، تصل إلى أقصى سرعة في منتصف الشوط وتتباطأ عندما تقترب من BDC. لا يمكنك تغيير ملف تعريف الحركة هذا. هذا النقص في المرونة يجعل المحركات الميكانيكية أقل ملاءمة لعمليات التشكيل المعقدة التي تتطلب سرعات رسم بطيئة أو وقت بقاء في الجزء السفلي من السكتة الدماغية.
تحل مكابس الختم التي تعمل بمحرك مؤازر محل دولاب الموازنة والقابض والفرامل التقليدية بمحركات مؤازرة ذات عزم دوران عالي ودفع مباشر. تتصل هذه المحركات مباشرة بعمود القيادة، مما يوفر تحكمًا مطلقًا في موضع الشريحة وسرعتها وتسارعها عند كل ملليمتر من الشوط. تمثل هذه التكنولوجيا قفزة هائلة إلى الأمام في ختم المرونة.
أكبر ميزة لمحركات الأقراص المؤازرة هي ملف تعريف السكتة الدماغية القابل للبرمجة. يقوم المشغلون ببرمجة سرعات متغيرة خلال دورة واحدة. تقترب الشريحة من المادة بسرعة، وتتباطأ بدقة أثناء مرحلة التشكيل لمنع التمزق، ثم تتراجع بسرعة لزيادة سرعة الإنتاج إلى أقصى حد. توفر محركات الأقراص المؤازرة أيضًا إمكانات سكن، مما يسمح للشريحة بالتوقف مؤقتًا عند BDC لإجراء العمليات المعقدة داخل القالب مثل النقر أو إدخال الأجهزة أو العملات المعقدة.
تتيح تقنية المؤازرة وضع البندول. لا تحتاج الشريحة إلى إكمال دوران كامل بزاوية 360 درجة. فهو يتأرجح لأعلى ولأسفل بما يكفي لمسح المادة، مما يزيد بشكل كبير من معدلات الدورة للأجزاء الضحلة. إن المقايضة بهذه القدرة المتقدمة هي زيادة النفقات الرأسمالية الأولية والحاجة إلى موظفي صيانة متخصصين مدربين على أنظمة التحكم في الحركة المتقدمة.
تستخدم مكابس الختم الهيدروليكية ضغط السوائل الذي يعمل على المكبس لتوليد القوة. تقوم المضخة الهيدروليكية بدفع الزيت إلى الأسطوانة، مما يدفع المكبس إلى الأسفل. السمة المميزة للمحرك الهيدروليكي هي قدرته على توفير حمولة كاملة وثابتة طوال الشوط بأكمله. على عكس المحركات الميكانيكية، التي تصل فقط إلى ذروة الحمولة بالقرب من BDC، تطبق المحركات الهيدروليكية أقصى قوة في أي نقطة.
إن توصيل القوة المستمر هذا يجعل المحركات الهيدروليكية مثالية للعمل التقدمي للسحب العميق. يتطلب السحب العميق ضغطًا مستمرًا على مسافة طويلة لسحب المعدن إلى تجويف القالب دون تمزق. تتواجد الأنظمة الهيدروليكية أيضًا في الجزء السفلي من الشوط تحت الضغط الكامل، وهو أمر مفيد في إعداد الأشكال المعقدة أو معالجة مواد معينة.
على الرغم من هذه المزايا، فإن المحركات الهيدروليكية لها قيود كبيرة على الختم التدريجي العام. إنهم يعانون من أوقات دورة أبطأ مقارنة بالبدائل الميكانيكية أو المؤازرة. علاوة على ذلك، فإن الأنظمة الهيدروليكية معرضة بشدة للصدمات المفاجئة. يؤدي التحرير المفاجئ للضغط أثناء التقطيع الشديد إلى إتلاف الأختام والصمامات والتجهيزات الهيدروليكية، مما يتسبب في حدوث تسربات وفشل النظام. لذلك، نادرا ما يتم استخدامها للتقطيع عالي السرعة.

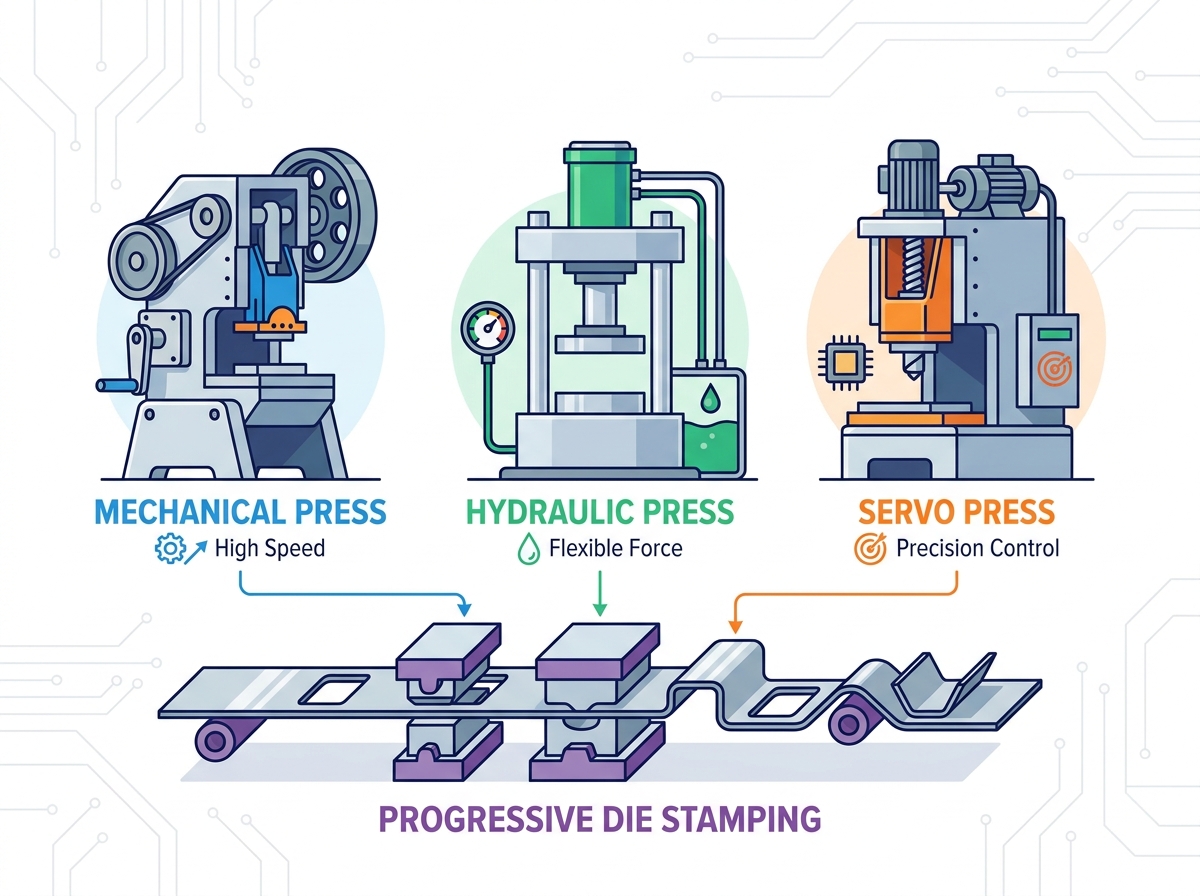

نوع محرك الأقراص | خاصية منحنى القوة | السرعة (SPM) | أفضل تطبيق التقدمي |
|---|---|---|---|
ميكانيكية (دولاب الموازنة) | حمولة الذروة فقط في BDC | عالية جدًا (100 - 1000+ SPM) | تقطيع كبير الحجم، وثقب، وتشكيل ضحل |
مؤازرة (محرك مباشر) | قابلة للبرمجة، بحمولة كاملة بالقرب من BDC | متوسطة إلى عالية (متغير) | تشكيل معقد، والتنصت في القالب، والفولاذ عالي القوة |
هيدروليكي | حمولة كاملة طوال السكتة الدماغية بأكملها | منخفضة إلى متوسطة | رسم عميق، سكك الضغط المستمر |
يتطلب اختيار آلية القيادة الصحيحة إطارًا واضحًا يوازن بين السرعة الأولية وتعقيد العملية. عمليات التقطيع والثقب البسيطة تعطي الأولوية للسرعة. الهدف هو إنتاج أكبر عدد ممكن من الأجزاء في الدقيقة. بالنسبة لهذه التطبيقات، تظل المحركات الميكانيكية هي الخيار الأفضل. تحقق طاقة دولاب الموازنة والحركة الدوارة البسيطة معدلات دورات تكافح الأنظمة المؤازرة والهيدروليكية لمطابقتها.
وعلى العكس من ذلك، يتطلب تعقيد العملية التحكم في السرعة. عندما يتضمن القالب التدريجي سحبًا عميقًا، أو ثنيًا معقدًا، أو النقر داخل القالب، تصبح السرعة الخام مسؤولية. تتسبب سرعات التصادم العالية في تمزق المواد وتآكلها وتآكلها المبكر. محركات المؤازرة تتفوق هنا. تعمل القدرة على إبطاء الكبش أثناء جزء العمل من الشوط على تحسين جودة الجزء وإطالة عمر الأداة، مما يعوض انخفاض SPM الإجمالي قليلاً.
تملي العمليات الداخلية التحكم المطلوب في الدورة. إذا كانت الأدوات تتطلب تحريرًا تجريبيًا للسماح بمحاذاة المادة بشكل مثالي قبل التثبيت، فيجب أن تستوعب المعدات نافذة التوقيت تلك. تسمح أنظمة المؤازرة للمبرمجين بتمديد نافذة التغذية دون التضحية بوقت الدورة الإجمالي، مما يوفر توازنًا مثاليًا بين دقة التشكيل وكفاءة الإنتاج.
تعتمد الكفاءة التشغيلية لخط الختم التدريجي بشكل كامل على الأتمتة. يجب أن تتزامن المعدات بشكل مثالي مع وحدات تغذية الأسطوانات المؤازرة، وأجهزة فرد الشعر، وأجهزة فك اللفائف. التوتر الشريطي المستمر أمر بالغ الأهمية. إذا قامت وحدة التغذية بدفع المواد بشكل أسرع من دورات المعدات، فسيتم إبزيم الشريط. إذا تغذى ببطء شديد، يقوم الطيارون بتمديد الثقوب، مما يفسد التقدم.
تشكل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) دماغ خلية الأتمتة. يجب أن تتواصل بنية التحكم في الصحافة بسلاسة مع المعدات الإضافية. تستخدم أنظمة التحكم الحديثة ردود فعل التشفير لتتبع الموضع الدقيق للعمود المرفقي. تؤدي هذه البيانات إلى تشغيل وحدة التغذية لدفع المادة فقط عندما تكون اللكمات خالية من الشريط.
يعتمد إخراج الأجزاء وإزالة الخردة أيضًا على التكامل المحكم. يجب أن يتم تنشيط عمليات نفخ الهواء، وناقلات الخردة، ومزالق فرز الأجزاء في لحظات محددة أثناء الشوط. تسمح بنية التحكم القوية للمهندسين ببرمجة هذه الوظائف المساعدة استنادًا إلى زاوية الكرنك، مما يضمن تشغيلًا موثوقًا وخاليًا من التشويش أثناء عمليات الإنتاج عالية السرعة.
يتطلب تقييم البصمة التشغيلية على المدى الطويل النظر في جداول استهلاك الطاقة والصيانة. تستخدم المكابس الميكانيكية دولاب الموازنة الدوار باستمرار. يسحب المحرك الرئيسي تيارًا ثقيلًا باستمرار للحفاظ على سرعة العجلة الفولاذية الضخمة، بغض النظر عما إذا كان الكبش يدور أم لا. تتمحور صيانة هذه الأنظمة حول أجزاء التآكل الميكانيكية: استبدال ألواح احتكاك القابض، وضبط أشرطة الفرامل، والتأكد من حصول الاتحاد الدوار على تشحيم مستمر.
تعمل المكابس المؤازرة على ملف تعريف طاقة مختلف تمامًا. تستمد محركات الدفع المباشر طاقة كبيرة فقط عند تحريك الكبش تحت الحمل. خلال أوقات الخمول أو الجزء غير العامل من الشوط، ينخفض استهلاك الطاقة بشكل كبير. تستخدم العديد من أنظمة المؤازرة الحديثة أيضًا الكبح المتجدد، حيث تلتقط الطاقة الحركية أثناء تباطؤ الكبش وتغذيها مرة أخرى في بنك المكثف. تتحول صيانة الأنظمة المؤازرة من أجزاء التآكل الميكانيكية إلى الصحة الإلكترونية. يقوم الفنيون بمراقبة إشارات التشفير، والتحقق من تشغيل مروحة التبريد على محركات الأقراص، والتحقق من سلامة كابلات الطاقة للخدمة الشاقة.
تحمل العمليات التقدمية عالية السرعة خطرًا كبيرًا لحدوث حوادث كارثية. تؤدي حالات سوء التغذية، حيث لا تتقدم المادة للمسافة الصحيحة، إلى إصابة المعدن الصلب بدلًا من التجاويف المقصودة. يؤدي سحب البزاقة، حيث تلتصق الخردة المعدنية بالمثقب وتتراجع مرة أخرى إلى مساحة القالب، إلى ظروف مادية مزدوجة السُمك في الشوط التالي. كلا السيناريوهين يدمران الأدوات باهظة الثمن على الفور.
يعد تنفيذ شبكات الاستشعار الشاملة أمرًا إلزاميًا للختم التدريجي.
أجهزة استشعار التغذية القصيرة: تحقق من تقدم المادة إلى الموضع الصحيح الدقيق قبل نزول المكبس. إذا لم يكتشف المستشعر حافة المادة، فإنه يؤدي إلى التوقف في حالات الطوارئ.
أجهزة استشعار إخراج الأجزاء: تقوم أجهزة الاستشعار البصرية ومفاتيح القرب بمراقبة شلال الخروج، مما يضمن خلو مساحة القالب قبل بدء الدورة التالية.
أجهزة مراقبة الحمولة: قياس القوة المبذولة خلال كل ضربة. إذا سحبت البزاقة أو تضاءلت اللكمة، فسترتفع الحمولة المطلوبة. تكتشف الشاشة هذا الوضع الشاذ وتقوم بإيقاف الجهاز على الفور.
المراقبة الصوتية: تكتشف الترددات الصوتية المحددة للثقب الفاشل أو سوء التغذية، وتوقف الدورة قبل حدوث ضرر كارثي.
يتطلب تركيب معدات ذات جوانب مستقيمة ذات حمولة عالية تخطيطًا هيكليًا شاملاً للمنشأة. إن الوزن الساكن للآلة هائل، لكن القوى الديناميكية المتولدة أثناء التشغيل تكون أشد بكثير. لا يمكن لأرضيات المصنع القياسية أن تدعم هذه الأحمال. سوف تتشقق الخرسانة، وسوف تستقر المعدات بشكل غير متساو، مما يؤدي إلى تدمير محاذاتها الداخلية.
تقوم المنشآت ببناء أسس متخصصة لهذه المعدات. يتضمن ذلك حفر الأرضية وصب كتلة ضخمة من الخرسانة المسلحة بالفولاذ. تمتص كتلة هذه الكتلة الطاقة الحركية الناتجة عن عملية الختم. يجب أن يتم تصميم الأساس خصيصًا للأحمال الديناميكية لنموذج المعدات المحدد الذي يتم تركيبه.
عزل الاهتزاز يحمي المعدات المحيطة وسلامة المبنى. تتداخل اهتزازات الختم الشديدة مع مراكز المعالجة الدقيقة وآلات القياس المنسقة (CMMs) والإلكترونيات الحساسة القريبة. يستخدم المهندسون حوامل عزل للخدمة الشاقة أو مخمدات زنبركية بين أقدام المعدات وكتلة الأساس لفصل الاهتزاز عن أرضية المنشأة المحيطة.
يؤدي نقل المنشأة من المعدات الميكانيكية التقليدية إلى الأنظمة المؤازرة المتقدمة أو الأنظمة الهيدروليكية المتخصصة إلى خلق فجوة كبيرة في المهارات. يجب الآن على المشغلين الذين اعتادوا على الضغط على زر البدء أن يفهموا ملفات تعريف الحركة المعقدة. يجب أن يتعلم موظفو الصيانة المطلعون على محامل التشحيم وضبط لوحات القابض كيفية استكشاف أخطاء محركات الأقراص الإلكترونية وأجهزة التشفير والصمامات الهيدروليكية وإصلاحها.
برامج التدريب الشاملة ضرورية. يتعلم المشغلون كيفية برمجة ملفات تعريف السكتة الدماغية لتحسين التشكيل دون الإضرار بالأدوات. إنهم يفهمون كيفية إعداد خطوط تغذية الملفات المعقدة، وضبط توقيت إطلاق الدليل، وتفسير البيانات من أجهزة مراقبة الحمولة. تتسبب البرمجة غير الصحيحة على محرك سيرفو في حدوث تلف شديد في الأدوات بنفس سهولة حدوث عطل ميكانيكي.
تتطور بروتوكولات الصيانة مع التكنولوجيا. تتطلب مكونات محرك الأقراص الإلكترونية بيئات نظيفة وإمدادات طاقة مستقرة. تتحول الصيانة الوقائية من عمليات الفحص الميكانيكية البحتة إلى تحديثات البرامج ومعايرة أجهزة الاستشعار والمراقبة الحرارية للمحركات المؤازرة. تستثمر المرافق في تحسين مهارات القوى العاملة لديها لتحقيق الإمكانات الكاملة لتكنولوجيا الختم المتقدمة.
قم بإجراء تحليل شامل للحمولة والحمل خارج المركز مع مهندسي الأدوات لديك لتحديد متطلبات القوة الحقيقية لقوالبك التقدمية الأكثر تطلبًا.
قم بتقييم القدرة الأساسية لمنشأتك والتخطيط للترقيات الهيكلية اللازمة أو أنظمة عزل الاهتزازات قبل الانتهاء من شراء أي معدات.
قم بتخطيط تكامل الأتمتة المطلوب، مما يضمن تواصل عناصر التحكم في المعدات الجديدة بسلاسة مع أنظمة تغذية الملفات وإزالة الخردة الموجودة لديك.
قم بتطوير برنامج لتحسين المهارات لفرق الصيانة والتشغيل لديك للتأكد من قيامهم ببرمجة الأنظمة المؤازرة المتقدمة أو أجهزة الاستشعار الثقيلة واستكشاف الأخطاء وإصلاحها بشكل فعال.
بالنسبة للمصنعين الذين يقومون ببناء أو ترقية خطوط الختم التدريجي، توفر Zhejiang Jinaolan Machine Tool عقودًا من الخبرة في معدات الختم الدقيقة وحلول خطوط الإنتاج المتكاملة. تأسست الشركة في عام 1983، وتقوم بتصنيع المكابس الميكانيكية من 25 إلى 2400 طن ووسعت قدراتها لتشمل خطوط ختم القوالب التقدمية، وأنظمة التغذية، وقوالب الختم، ومعدات النقل، وأدوات التحكم الذكية في الضغط.
ج: تتميز المكابس ذات الجانب المستقيم بتصميم صندوق مغلق مع دعم من أربع نقاط، مما يزيل الانحراف الزاوي الشائع في إطارات C المفتوحة الأمامية. تحافظ هذه الصلابة على التوازي الصارم بين المكبس والسرير تحت أحمال ثقيلة بعيدة عن المركز، مما يمنع التآكل المبكر للثقب ويضمن التفاوت الدقيق للأجزاء عبر القوالب متعددة المحطات.
ج: تقوم القوالب التقدمية بمعالجة شريط لفائف مستمر من خلال محطات متسلسلة متعددة في وقت واحد. يؤدي هذا إلى إنشاء تحميل غير متساوٍ خارج المركز عبر السرير. يجب أن تمتلك المعدات صلابة هيكلية عالية لمقاومة لحظات الانقلاب والتكامل بسلاسة مع مغذيات الملفات الآلية للحفاظ على شد الشريط الدقيق ودرجة التقدم.
ج: تستخدم المكابس الميكانيكية دولاب الموازنة والقابض الذي يدور باستمرار لتوفير طاقة حركية عالية وسرعة قصوى، مما يجعلها مثالية للتقطيع بكميات كبيرة. تستخدم المكابس المؤازرة محركات ذات دفع مباشر لتوفير ملفات تعريف شوط قابلة للبرمجة، وسرعات متغيرة، وأوقات سكون، مما يجعلها متفوقة في عمليات التشكيل والرسم المعقدة داخل القالب.
ج: يتطلب التقطيع طاقة حركية عالية بالضبط عند النقطة الميتة السفلية لكسر المعدن بسرعة. تتطلب عملية العملة ضغطًا هائلاً في نهاية السكتة الدماغية. يحتاج الرسم العميق إلى قوة مستدامة ومضبوطة. يجب أن تتوافق آلية تشغيل المعدات مع منحنى القوة المحدد الذي تتطلبه هذه العمليات لمنع التوقف.
ج: على الرغم من أن المكابس الهيدروليكية توفر حمولة ثابتة ممتازة للسحب العميق، إلا أنها عمومًا غير مناسبة للتقطيع التدريجي عالي السرعة. تتميز بأوقات دورة أبطأ وتكون معرضة بشدة للصدمات المفاجئة، مما يؤدي إلى إتلاف الأختام والصمامات الهيدروليكية عندما تنكسر المادة فجأة أثناء عمليات التقطيع الثقيلة.
ج: تحدث الصدمة المفاجئة عندما تخترق اللكمات المادة أثناء عملية التقطيع الثقيلة. يؤدي الإطلاق المفاجئ للمقاومة إلى ارتداد الإطار الممتد بعنف. تؤدي موجة الصدمة هذه إلى إتلاف المحامل، وفك أدوات التثبيت، وتدهور مجموعة القيادة بمرور الوقت، مما يتطلب أنظمة قوية لتخفيف الصدمات لحماية الماكينة.
