يحدد اختيار مكبس الطاقة بصمة منشأتك وسرعة الإنتاج وعمر القالب. يواجه مديرو المصانع ومهندسو التصنيع عملية موازنة مستمرة على أرض المصنع. يجب عليك الموازنة بين الحاجة إلى تغييرات سريعة في الأدوات والصلابة الهيكلية المطلوبة للختم عالي الدقة. يتطلب التصنيع المرن إمكانية وصول المشغل، بينما تتطلب الحمولة الثقيلة استقرارًا مطلقًا. توفر مكبس الفجوة المفتوحة حلاً متعدد الاستخدامات للغاية لأظرف تشغيلية محددة. يجب عليك إجراء تقييم صارم لمزاياه الهيكلية والقيود المادية قبل التثبيت. توفر المكبس الآلي القياسي ذو الإطار C فوائد تشغيلية متميزة لمتاجر العمل وبيئات الإنتاج عالية المزيج. سوف نستكشف كيف تؤثر هذه البنية على الإنتاج اليومي ونحدد الحدود الهندسية الدقيقة التي يتفوق فيها هذا التصميم.
إمكانية وصول فائقة: يؤدي الوصول المفتوح من الأمام وثلاثة جوانب للمكبس الآلي ذو الإطار C إلى تقليل أوقات تغيير الأدوات بشكل كبير وتبسيط عملية تحميل الأجزاء الآلية أو اليدوية.
تنوع لا مثيل له: يسمح التصميم ذو الفجوة المفتوحة بمعالجة المواد كبيرة الحجم أو ذات الشكل الغريب التي تمتد إلى ما هو أبعد من طبقة الضغط، وهو أمر مستحيل ماديًا في تصميمات الإطارات المغلقة.
المقايضات الهيكلية: يقدم التصميم المتأصل ذو الفجوة المفتوحة انحرافًا زاويًا (Yaw) تحت الحمل الأقصى، مما يجعله غير مناسب للتطبيقات التي تتطلب ثباتًا شديدًا للأبعاد عند الحمولات العالية.
حالات الاستخدام الأمثل: فعالة للغاية في عمليات التقطيع والثقب وتشكيل الضوء الصغيرة والمتوسطة الحجم حيث تفوق السرعة وتعدد الاستخدامات وكفاءة البصمة الحاجة إلى الصلابة المطلقة.
حدود قابلية التوسع: ستحتاج المرافق التي يتم توسيع نطاقها إلى السحب العميق الثقيل أو استخدام القوالب التقدمية المعقدة عالية المحطات في النهاية إلى الانتقال من بنيات الإطار C إلى بنيات الجانب المستقيم (الإطار H).
جدول المحتويات

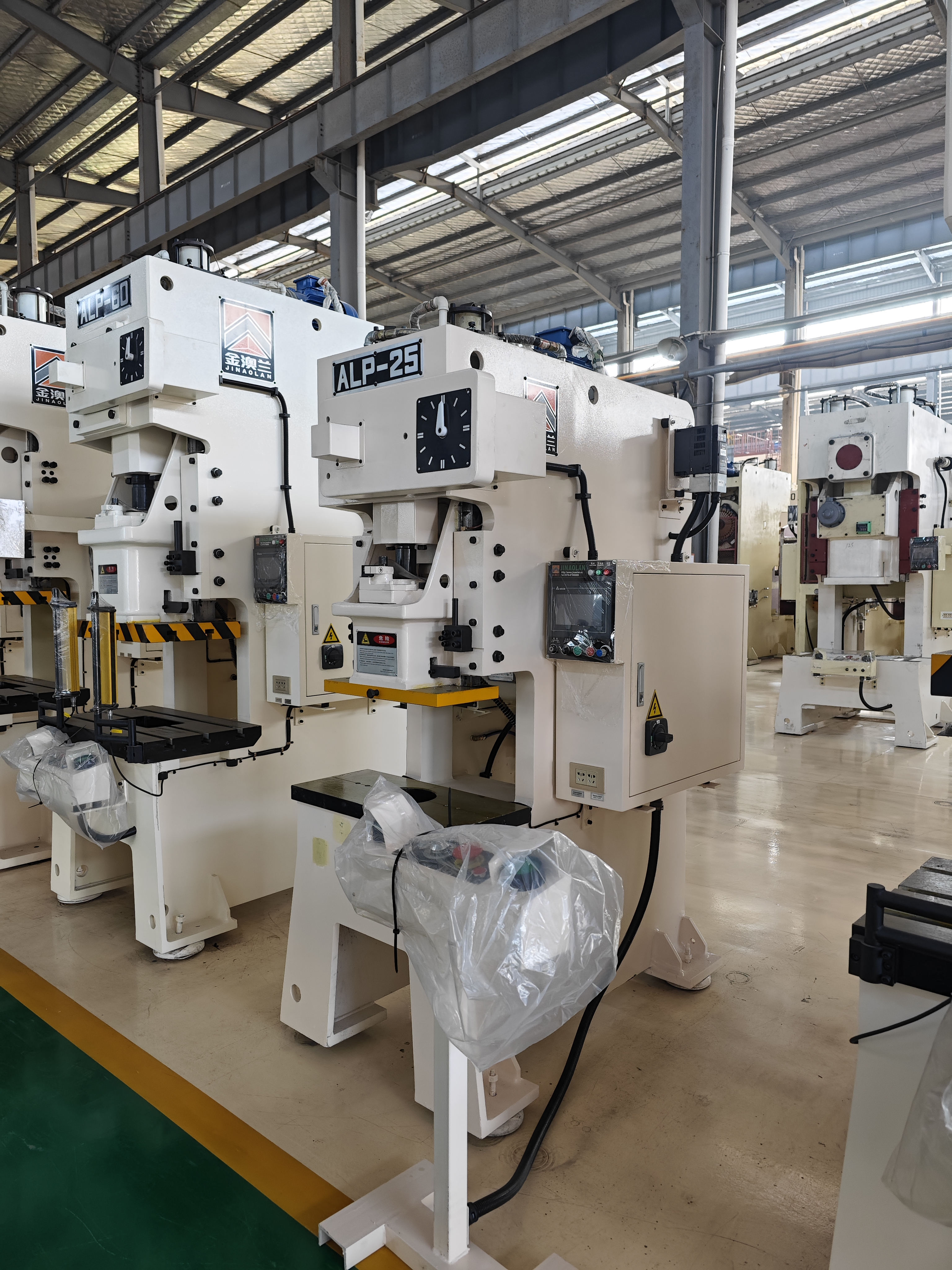

تستخدم مكبس الطاقة بإطار التيار المتردد هيكلًا مفتوحًا من الأمام لتوفير سهولة الوصول إلى الأدوات ومعالجة المواد. على عكس المكابس ذات الإطار المغلق، فهي لا تحتوي على أعمدة دعم أمامية، مما يخلق منطقة عمل أكثر مرونة. يمتص الإطار الخلفي قوة التشغيل الرئيسية، بينما يحدد عمق الحلق المدى الذي يمكن أن تمتد به المواد إلى المكبس.
نظرًا لأن الإطار مفتوح، فإن الأحمال الثقيلة يمكن أن تسبب تشوهًا طفيفًا أثناء التشغيل. قد يتحرك القسم الأمامي تحت ضغط عالٍ، مما قد يؤثر على محاذاة الشريحة ودقة الأجزاء. لذلك، يعد اختيار التطبيق المناسب أمرًا مهمًا لضمان الأداء الموثوق.
قبل اختيار مكبس الإطار C، يجب على المهندسين تقييم:
الحمولة المطلوبة تعتمد على سمك المادة ومتطلبات التشكيل.
حجم السرير لضمان دعم القالب بالكامل.
طول السكتة الدماغية لاحتياجات إزالة الأجزاء والأتمتة.
متطلبات سرعة الإنتاج (SPM).
مستويات انحراف مقبولة بناءً على متطلبات دقة الجزء.
الهيكل المفتوح ثلاثي الجوانب يجعل تغيير القالب أسرع وأسهل. يمكن للمشغلين الوصول إلى المكبس من اتجاهات متعددة، مما يسمح للرافعات الشوكية وعربات القالب بالتحرك مباشرة إلى منطقة العمل.
يقلل هذا التصميم من وقت الإعداد ويحسن كفاءة المشغل. كما أنه يوفر رؤية أفضل أثناء الإنتاج، مما يجعل عمليات الفحص والتعديل والصيانة أسهل.
الفوائد الرئيسية:
استبدال القالب بشكل أسرع
وصول أفضل للمشغل
سهولة تحميل وتفريغ المواد
تحسين بيئة العمل في مكان العمل
توفر مكابس الإطار C مرونة ممتازة لقطع العمل كبيرة الحجم أو غير العادية. تسمح الجوانب المفتوحة للأوراق الطويلة والملفات الجانبية والمكونات الكبيرة بالمرور عبر منطقة الضغط بسهولة.
وهذا يجعلها مناسبة للشركات المصنعة التي تنتج أحجام أجزاء مختلفة على نفس الجهاز.
تشمل التطبيقات الشائعة ما يلي:
الأقواس المعدنية
قنوات فولاذية طويلة
مكونات الجهاز
أجزاء مصنعة مخصصة
يعمل الهيكل المفتوح على تبسيط عملية تركيب الأتمتة. يمكن دمج وحدات التغذية والروبوتات والناقلات وأنظمة الخردة دون قيود هيكلية كبيرة.
يمكن أن تتحرك المواد بسلاسة خلال عملية الختم، مما يحسن كفاءة الإنتاج. يمكن لمكابس الإطار C الأصغر أيضًا تحقيق سرعات شوط عالية، مما يجعلها مناسبة لعمليات التثقيب والتقطيع السريعة.
مزايا الأتمتة:
تركيب وحدة تغذية بسيطة
تدفق المواد المرنة
سهولة الوصول إلى الروبوت
كفاءة إنتاجية أعلى
تتطلب مكابس الإطار C مساحة أرضية أقل مقارنة بمكابس الإطار المغلق ذات السعة المماثلة. يتيح هيكلها المدمج تخطيطًا أسهل للمصنع واستخدامًا أفضل لمساحة الإنتاج.
تعمل المساحة الأصغر أيضًا على تقليل تكاليف التركيب وتسمح بترتيب آلات متعددة في خلايا إنتاج مدمجة.
المزايا الرئيسية:
متطلبات مساحة أقل
أسهل تكامل المصنع
انخفاض الاستثمار في المعدات
تخطيط إنتاج مرن
يجب علينا أن نفحص فيزياء فجوة الإطار. يشير مهندسو الأدوات إلى هذا باسم "الانعراج". ويميل الشكل C بشكل طبيعي إلى الفتح قليلاً تحت الحمولة القصوى. ينحرف الجزء الأمامي من الشريحة لأعلى، وينحرف الجزء الأمامي من السرير للأسفل. وهذا يخلق خسارة مجهرية ولكن قابلة للقياس للتوازي. تملي الفيزياء أن الهياكل الكابولية تنثني تحت الأحمال الشديدة. يمكنك أن تتوقع قدرًا معينًا من الانحراف لكل بوصة من عمق الحلق، وعادةً ما يتم قياسه بأجزاء من الألف من البوصة.
يؤثر هذا الانحراف الزاوي بشكل مباشر على تحمل الجزء. لا يمكنك تشغيل عمليات سك عالية الدقة على إطار مفتوح الفجوة. سوف تؤدي الحمولة المطلوبة في BDC إلى تحريك الإطار، مما يتسبب في عدم تساوي عمق العملة عبر الجزء. تعاني عمليات النقش الثقيلة من نفس العمق غير المستوي. سوف تفشل العمليات التي تتطلب توازيًا مثاليًا للانزلاق إلى السرير. لا يمكنك فرض ضغط مفتوح للحفاظ على تفاوتات الفضاء الجوي تحت الحمل الأقصى. الهندسة الهيكلية تمنع ببساطة الصلابة المطلقة.
يرتبط انحراف الإطار مباشرة بالخلوص غير المتساوي للثقب حتى الموت. مع زيادة انحراف الإطار، تدخل المثقاب إلى مصفوفة القالب بزاوية طفيفة. هذا يدمر تركيز خلوص القطع. إذا كنت تقوم بتشغيل الفولاذ المدرفل على البارد مع خلوص محكم، فإن انحراف الإطار بمقدار 0.004 بوصة فقط يعني اصطدام المثقاب بكتلة القالب. يحتك جانب واحد من المثقاب بشدة بالفولاذ. ويواجه الجانب الآخر خلوصًا مفرطًا، مما يسحب نتوءًا ضخمًا على الختم.
يمثل التآكل المتسارع للأداة خطرًا تشغيليًا شديدًا. يحدث التقطيع عندما تنحرف اللكمات أثناء الدخول. يظل الفشل الكارثي في القالب احتمالًا حقيقيًا إذا تم ربط دبابيس التوجيه. يؤدي دفع مكبس ذو فجوة مفتوحة إلى الحد الأقصى لسعة الحمولة إلى حدوث هذه الإخفاقات. تقضي وقتًا أطول في غرفة الأدوات في شحذ القوالب واستبدال اللكمات المكسورة. إن تجاهل فيزياء الانحراف يضمن تدمير الأدوات مبكرًا.
عادةً ما يكون لمكابس الإطار C حد حمولة عملي يبلغ حوالي 200-300 طن. وبعد هذا النطاق، تزداد التعزيزات المطلوبة بشكل كبير، مما يجعل المكابس ذات الجانب المستقيم أكثر ملاءمة للحفاظ على الاستقرار وتوازن الحمل. هذه المكابس ليست مثالية للسحب العميق الثقيل، أو القوالب التقدمية الكبيرة، أو التقطيع عالي القوة للمواد عالية القوة، حيث أن التحميل غير المتساوي وقوى التأثير يمكن أن تسبب تشوه الإطار وتلف الأدوات. يعد اختيار بنية الضغط الصحيحة بناءً على التطبيق أمرًا ضروريًا للحصول على أداء موثوق.

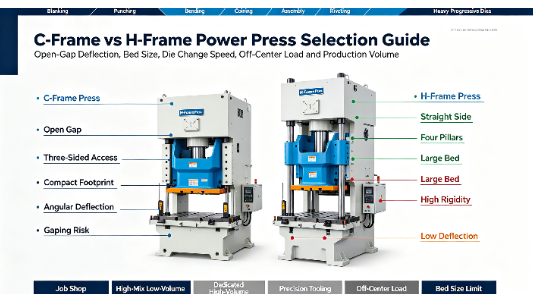

يتطلب اختيار الصحافة الصحيحة تحليل متغيرات الإنتاج المحددة لديك. تتطلب البيئات عالية المزيج تغييرات سريعة. تعطي البيئات منخفضة المزيج الأولوية للاستقرار على المدى الطويل. يجب عليك تعيين تعقيد الجزء الخاص بك مقابل قدرات الماكينة. تتناقض المصفوفة التالية مع الحقائق التشغيلية لكلا البنيتين لتوجيه استراتيجية الشراء الخاصة بك.
المقياس التشغيلي | اضغط على الإطار C | اضغط على الإطار H (الجانب المستقيم). |
|---|---|---|
مزيج الإنتاج | مزيج عالي، تغييرات متكررة | مزيج منخفض، عمليات إنتاج مخصصة |
تعقيد الأدوات | ضربة واحدة أو وفاة تقدمية قصيرة | يموت تقدمية طويلة ومعقدة |
جارٍ تحميل الوصول | ثلاثي الجوانب، يمكن الوصول إليه بسهولة | مقيدة بالأعمدة الأمامية/الخلفية |
الملف الانحراف | الانحراف الزاوي (الانعراج) تحت الحمل | انحراف عمودي متماثل |
البصمة | مدمجة وموفرة للمساحة | كبيرة، وتتطلب مساحة أرضية كبيرة |
يختلف تعب المشغل بشكل كبير بين هذه التصميمات. يمثل التصميم المغلق للإطارات H تحديات التحميل. يجب على المشغلين الوصول عبر النوافذ الضيقة لإزالة الخردة أو ضبط المواد. يتطلب إعداد القوالب الثقيلة معدات متخصصة ومناورة دقيقة. قارن هذا مع إمكانية الوصول المفتوحة للإطارات C. تعمل الواجهة المفتوحة على تقليل الضغط الجسدي أثناء العمليات اليدوية وتسريع كل تفاعل مع الأدوات.
يجب علينا أن نقارن بين المتانة الجسدية لبنيات الآلة. توفر الماكينة ذات الفجوة المفتوحة متانة عالية للمهام المناسبة. ومع ذلك، فإن سوء التطبيق يؤدي إلى متطلبات شديدة لصيانة الأدوات على المدى الطويل. إذا قمت باستمرار بدفع الماكينة إلى حدود الانحراف الخاصة بها، فسوف تعاني قوالبك. قد يتحمل الإطار نفسه الضغط، لكن أدواتك ستتحلل بسرعة، مما يتطلب شحذًا واستبدالًا مستمرًا.
توفر مكابس الإطار H حماية فائقة للقالب إلى حد كبير. ويضمن تصميمها المتماثل الاحتفاظ بدقة ممتازة على مدى ملايين الدورات. تظل الشريحة موازية تمامًا للسرير، حتى في ظل الصدمات الشديدة. وهذا يحمي اللكمات الدقيقة ويطيل فترات الشحذ بشكل ملحوظ. ومع ذلك، تتطلب هذه الدقة مساحة أكبر وأوقات تبديل أطول. أنت تتاجر بالرشاقة من أجل استقرار الأبعاد المطلق.

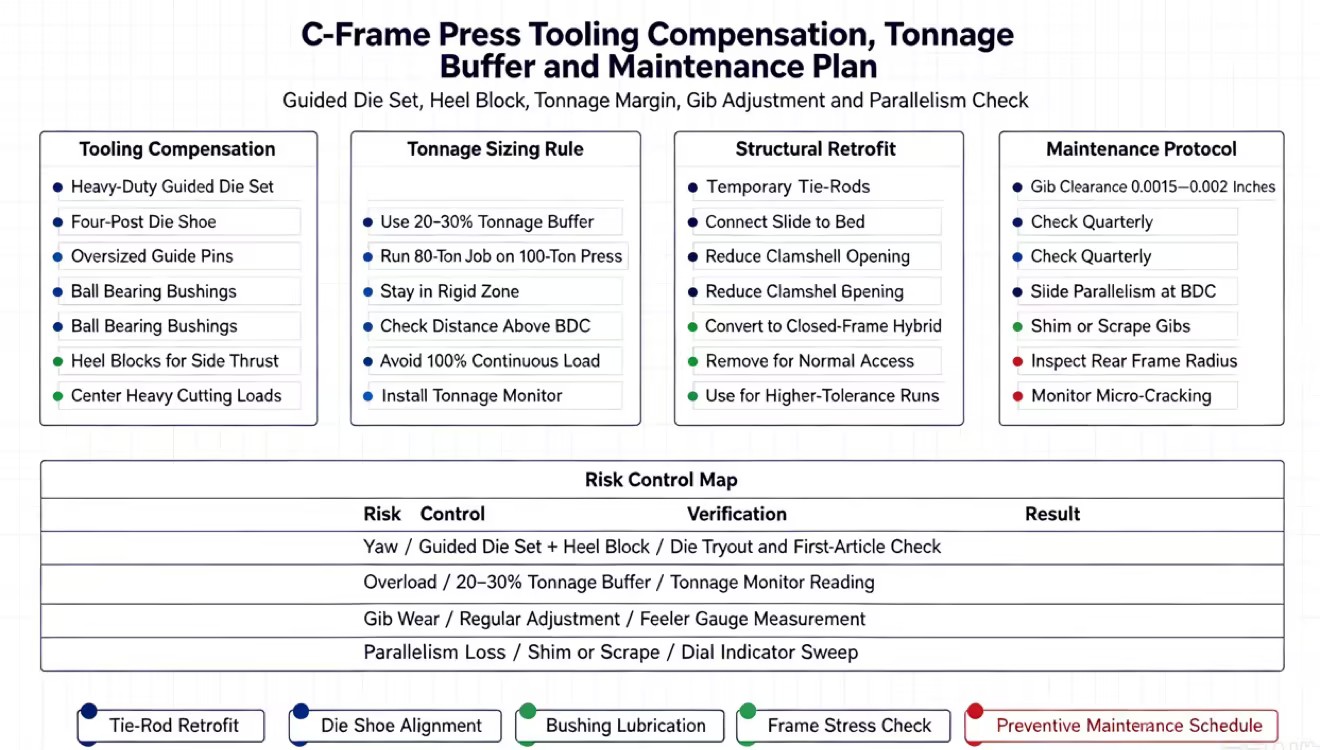

يوصي المهندسون بشدة باستخدام "قاعدة 20%" لتحديد حجم الصحافة. يجب عليك تحديد آلة بسعة حمولة أعلى بنسبة 20-30% من متطلباتك المحسوبة. يقلل هذا التخزين المؤقت من تأثيرات الانحراف الزاوي. يؤدي تشغيل مهمة 80 طنًا على مكبس 100 طن إلى إبقاء الإطار في منطقته الصلبة. تحمي هذه الممارسة الهندسية القياسية كلاً من الماكينة والأدوات.
لا تقم أبدًا بقياس حجم الفجوة المفتوحة تمامًا بما يتوافق مع متطلبات الحمولة القصوى. تقوم المكابس الميكانيكية بتوصيل حمولتها المقدرة فقط على مسافة محددة أعلى من BDC، عادةً 1/8 بوصة أو 1/4 بوصة. إذا ضربت المادة في مكان أعلى في الشوط، فستكون لديك حمولة أقل بكثير. يؤدي التشغيل المستمر بقدرة 100% إلى زيادة انحراف الإطار إلى الحد الأقصى. تضمن هذه الممارسة التآكل المبكر للأذرع والمحامل. يعمل التخزين المؤقت للحمولة كشبكة أمان تشغيلية. إنه يضمن جودة جزء متسقة عبر فترات الإنتاج الطويلة.
يجب على مهندسي الأدوات تكييف تصميماتهم مع هذه البنية المحددة. لا يمكنك الاعتماد على الشريحة الصحفية لتوجيه الأدوات. يجب عليك استخدام مجموعات القوالب الموجهة للخدمة الشاقة. قم بدمج أحذية قوية ذات أربع أعمدة مع دبابيس توجيه كبيرة الحجم وبطانات كروية. تمتص هذه المكونات الانعراج المتأصل في الصحافة. إنهم يجبرون اللكمة والموت على البقاء محاذيين على الرغم من انحراف الإطار.
قم بتوسيط أحمال القطع الثقيلة مباشرة أسفل الخط المركزي للشريحة. تجنب وضع محطات ذات حمولة عالية بالقرب من الحافة الأمامية للقالب، حيث يؤدي ذلك إلى تفاقم لحظة الانحناء. إذا كنت تجري عمليات ذات دفع جانبي ثقيل، مثل ثقب الكامة أو التشكيل العميق، فيجب عليك تثبيت كتل الكعب. يتم تعشيق كتل الكعب قبل أن تضرب اللكمة المادة، وتمتص القوى الجانبية وتحمي دبابيس التوجيه من الانكسار. يعمل التصميم المناسب للأدوات على تحييد العيوب الهيكلية للإطار المفتوح.
تقدم بعض الشركات المصنعة تحسينات هيكلية للنماذج ذات الفجوة المفتوحة. يمكن لقضبان التعادل المؤقتة توصيل الجزء الأمامي من الشريحة بالسرير. تعمل هذه الدعامات الأمامية على زيادة الصلابة الإجمالية بشكل مؤقت. يمكنك تثبيتها في مكانها لإجراء عمليات إنتاج محددة ذات تسامح أعلى. إنها تحول الماكينة بشكل فعال إلى آلة هجينة ذات إطار مغلق، مما يمنع تأثير الصدفة.
تعمل هذه التعديلات التحديثية على تقليل إمكانية الوصول أثناء التثبيت. تفقد القدرة على الانزلاق من الأمام. ومع ذلك، فإنها تقلل بشكل كبير من الانحراف الزاوي. يمكنك إزالتها عند العودة إلى عمليات التقطيع القياسية. يعمل هذا النهج المعياري على توسيع النطاق التشغيلي للآلة. إنه يوفر حلاً مرنًا للمنشآت ذات تفاوتات الأجزاء المتغيرة للغاية.
تضمن إجراءات الصيانة الوقائية الصارمة متانة الماكينة على المدى الطويل. يجب أن تركز فرق الصيانة بشكل كبير على تعديلات خلوص الذراع. اسحب مقاييس المحسس عبر الجيب كل ثلاثة أشهر. تريد الحفاظ على تصريح التشغيل المحدد من قبل الشركة المصنعة، والذي يتراوح عادةً بين 0.0015" إلى 0.002". تسمح الأذرع السائبة للشريحة بالركل بشكل جانبي أثناء اللقطة، مما يؤدي إلى تفاقم الانعراج الطبيعي للإطار. تحافظ الأذرع الضيقة على توازي الشريحة أثناء الضربة الهبوطية.
تظل عمليات التحقق المنتظمة من توازي الشرائح إلزامية. قم بتركيب مؤشر قرص قاعدة مغناطيسي على لوحة المسند وامسح الجزء السفلي من الشريحة عند BDC. إذا كانت الشريحة خارج التوازي من الأمام إلى الخلف بأكثر من 0.002 بوصة لكل قدم، فستحتاج إلى حشو الأدوات أو كشط الأذرع. راقب نقاط ضغط الإطار بحثًا عن التشققات الدقيقة. افحص نصف قطر الإطار الخلفي حيث يتركز الضغط. تمنع الصيانة الاستباقية الأعطال الميكانيكية الكارثية وتحافظ على دقة الإنتاج.
قبل إصدار أمر شراء لمطبعة الختم التالية، قم بتنفيذ الخطوات الهندسية التالية للتأكد من أن المعدات تتوافق مع واقع الإنتاج الخاص بك:
قم بحساب متطلبات التحميل الدقيقة خارج المركز وصدمات الحمولة العكسية لجميع القوالب النشطة المجدولة للماكينة الجديدة.
استشر قسم الأدوات الخاص بك لتحديد الحد الأقصى للانحراف الزاوي المقبول بناءً على أضيق تفاوتات طباعة الأجزاء لديك.
اطلب بيانات تحليل العناصر المحدودة (FEA) من الشركة المصنعة للصحافة للتحقق من كيفية تصرف صب الإطار المحدد في ظل أحمال الذروة المحسوبة.
قم بمراجعة مخزون القوالب الحالي الخاص بك للتأكد من أن جميع الأدوات تستخدم دبابيس توجيه عالية التحمل وكتل كعب قادرة على تحييد انحراف الإطار المتأصل.
ج: يتراوح النطاق القياسي عادةً بين 10 إلى 250 طنًا. نادرًا ما يبنيها المصنعون بحجم أكبر لأن سمك الإطار الضخم المطلوب لمنع الانحراف يصبح غير عملي. بالنسبة للمتطلبات التي تتجاوز 300 طن، تتحول الصناعة إلى تصميمات الإطار H للحفاظ على السلامة الهيكلية الضرورية والتوزيع المتماثل للقوة.
ج: تعمل القوالب التقدمية القصيرة بشكل جيد في هذه الآلات. ومع ذلك، فإن القوالب التقدمية الطويلة تعاني من التحميل الشديد خارج المركز. ومع تحرك المادة عبر محطات متعددة، يؤدي التوزيع غير المتساوي للقوة إلى تفاقم انحراف الإطار. يؤدي هذا إلى حدوث مشكلات في التآكل السريع للأداة والتسامح عند الحواف الخارجية للقالب.
ج: لا، لا يمكن القضاء على الانحراف تمامًا بسبب فيزياء التصميم الكابولي. ومع ذلك، يمكنك التخفيف من تأثيرها بشكل فعال. يضمن الحجم المناسب للضغط، والصيانة الصارمة للجيب، والاستخدام الإلزامي لمجموعات القوالب الموجهة للخدمة الشاقة بقاء الأدوات محاذاة على الرغم من الانعراج الطبيعي للإطار.
ج: نعم، فهي توفر توافقًا عاليًا بشكل استثنائي مع التشغيل الآلي. إن الوصول الجانبي المفتوح والواضح يجعل التحميل والتفريغ الآلي عالي الكفاءة. يمكن للأذرع الروبوتية المناورة بحرية دون التنقل حول الأعمدة الأمامية المقيدة الموجودة في تصميمات الإطارات المغلقة، مما يبسط تكامل الخلايا.
ج: نعم، وهذا يمثل إحدى مميزاته الأساسية. يسمح تصميم الفجوة المفتوحة للمواد كبيرة الحجم أو ذات الشكل الغريب بتمديد جوانب المكبس. يوفر هذا الانفتاح الجانبي تنوعًا فائقًا للتصنيع المخصص، مما يسمح لك بمعالجة البثق الطويل أو الألواح العريضة بسهولة.
ج: تستخدم المكبس الميكانيكي دولاب الموازنة والقابض لتوفير شوط سريع عالي التأثير، مما يجعله مثاليًا للتقطيع عالي السرعة. تستخدم المكبس الهيدروليكي أسطوانات السوائل لتوفير قوة قابلة للضبط وأوقات سكون يمكن التحكم فيها طوال الشوط بالكامل، مما يجعلها أكثر ملاءمة للرسم العميق والتشكيل الدقيق ضمن بنية الفجوة المفتوحة.
