إن التحطيم الكارثي للقالب في عمليات الختم أو التشكيل على البارد عالية السرعة يحمل تأثيرًا ماليًا مضاعفًا. يمكن أن تؤدي تكاليف إصلاح الأدوات المباشرة، والمواد الملغاة، وتوقف الإنتاج غير المخطط له إلى إعاقة عملية التصنيع. إن سرعات الصحافة الحديثة تتجاوز بكثير زمن رد الفعل البشري. لا يمكن للمراقبة اليدوية ببساطة اكتشاف حالات التغذية الخاطئة، أو تكديس الارتطام، أو فشل إخراج الأجزاء قبل أن يصل مكبس الضغط إلى المركز الميت السفلي (BDC). لا يمكن للمشغلين الوصول إلى نقطة توقف الطوارئ بالسرعة الكافية لمنع وقوع حادث. الاعتماد على الفحص البصري يترك القوالب التقدمية الباهظة الثمن معرضة تمامًا لحالات شاذة ميكانيكية لا يمكن التنبؤ بها.
يؤدي دمج شبكة الموثوقة مستشعرات حماية القالب إلى أتمتة اكتشاف الأخطاء. يوقف هذا الإعداد الصحافة على الفور عند حدوث حالات شاذة. فهو ينقل العمليات من الصيانة التفاعلية إلى التحكم الذكي والمتكيف في العمليات من خلال ردود الفعل المحوسبة. ومن خلال مراقبة الآليات الداخلية للأداة أثناء كل تمريرة، يقوم المصنعون بحماية معداتهم وضمان جودة الأجزاء المتسقة.
المطابقة الخاصة بالفشل: يتطلب تحديد أجهزة استشعار حماية القالب الصحيحة تعيين تقنيات الاستشعار (الحثي، الكهروضوئي، القوة، القياس) لأوضاع فشل محددة مثل التغذية القصيرة، أو التغذية الطويلة، أو الفشل في الإخراج.
يعد وقت الاستجابة أمرًا بالغ الأهمية: يتم تحديد فعالية المستشعر من خلال قدرة نظام التحكم في الضغط على معالجة الإشارة وتشغيل آلية القابض/الفرامل قبل إغلاق القالب عند حدوث خطأ.
البقاء البيئي: البيئات المختومة تدمر الإلكترونيات الهشة؛ إن تقييم المستشعرات بناءً على الصدمات والاهتزازات ومقاومة سوائل القطع لا يقل أهمية عن دقة الاستشعار.
المفاضلة بين الأسلاك السلكية واللاسلكية: تعمل التطورات في أنظمة الإرسال اللاسلكية على حل نقاط الفشل التقليدية الناجمة عن إجهاد الأسلاك والاهتزاز في الأدوات عالية السرعة، مما يقلل بشكل كبير من وقت التوقف عن العمل.
جدول المحتويات
يجب أن يحقق برنامج الحماية الناجح للقوالب عدم حدوث أي حوادث كارثية مع تقليل التوقفات الخاطئة. تؤدي عمليات التوقف الخاطئة المتكررة، والمعروفة باسم التعثر المزعج، إلى تدهور شديد في فعالية المعدات بشكل عام (OEE). عندما يصبح التعثر المزعج مفرطًا، كثيرًا ما يتجاوز المشغلون أنظمة السلامة للحفاظ على حصص الإنتاج. يظل تحقيق التوازن بين حساسية الكشف والموثوقية التشغيلية هو الهدف الأساسي لأي مشروع تكامل لأجهزة الاستشعار على أرضية الختم.

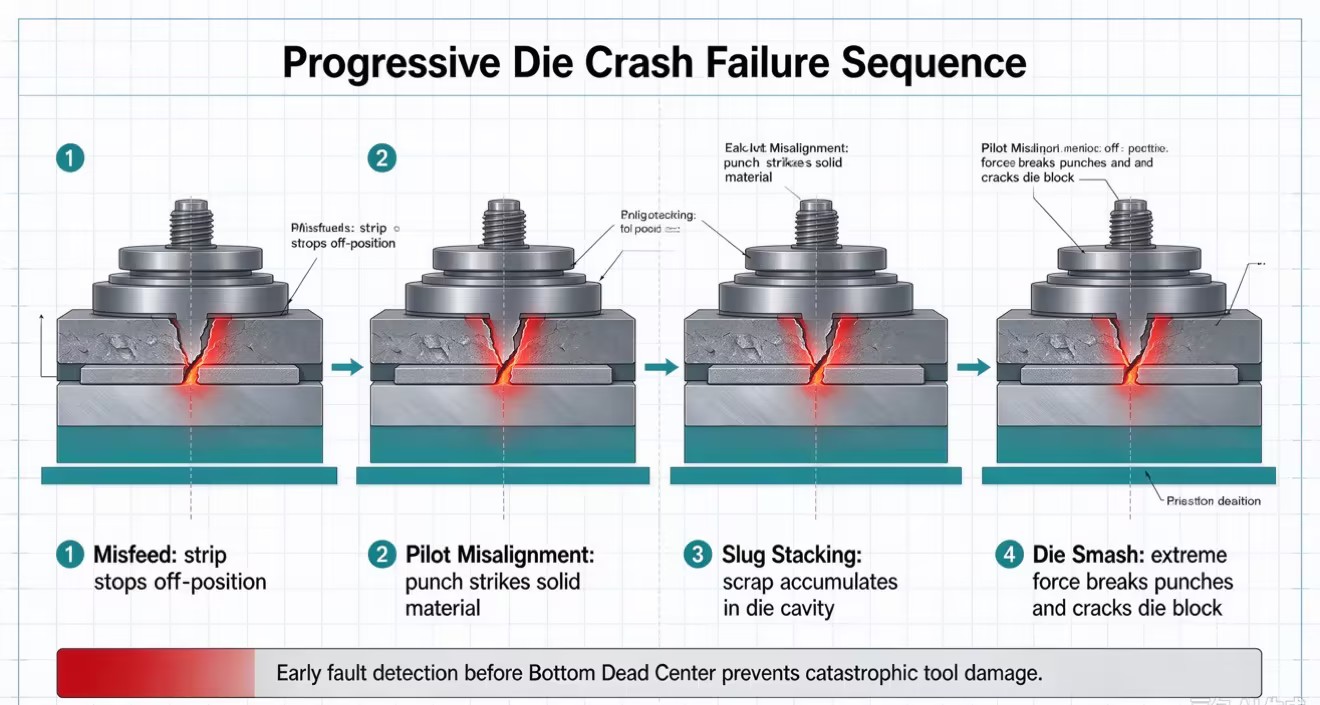

إن الفهم الدقيق لكيفية فشل القوالب يسمح للفرق الهندسية باختيار طريقة الكشف الصحيحة. تقدم المشكلات الميكانيكية المختلفة توقيعات مادية مميزة خلال دورة الصحافة. تحمل المكبس الذي يبلغ وزنه 200 طن والذي يعمل بمعدل 150 ضربة في الدقيقة (SPM) طاقة حركية هائلة. عندما تلتقي تلك الطاقة بعائق ما، فإن أضعف نقطة في السلسلة الميكانيكية تفشل على الفور.
سوء التغذية (القصيرة والطويلة): فشل المادة في التقدم إلى طول التقدم الدقيق. يؤدي ربط الملف أو انزلاق وحدة التغذية أو التوقيت غير المناسب لتحرير الدليل إلى حدوث تغذية قصيرة. تحدث عمليات التغذية الطويلة عندما يحمل الزخم الشريط بعيدًا عن المحطة المقصودة. إذا أخطأ شريط فولاذي مقاس 0.060 بوصة في التغذية بمقدار ربع بوصة فقط، فإن اللكمات التجريبية تضرب مادة صلبة بدلاً من الثقوب التجريبية المثقوبة مسبقًا. القوة المطلوبة لاختراق تلك المادة الصلبة تتجاوز حدود تصميم المثقاب، مما يتسبب في تحطم فولاذ الأداة.
سحب وتكديس البزاقة: تفشل المواد الخردة في مسح كتلة القالب بعد عملية الثقب. يمكن لتأثير الفراغ أو مواد تشحيم السحب عالية اللزوجة أن تسحب البزاقة مرة أخرى إلى سطح القالب أثناء تراجع المثقاب. تعمل الضربات اللاحقة على ضغط البزاقات المتعددة معًا. وهذا يخلق ضغطًا موضعيًا شديدًا يؤدي بسهولة إلى تشقق مصفوفات القالب أو اللكمات.
فشل إخراج الأجزاء: تظل الأجزاء النهائية محاصرة في تجويف القالب أثناء الشوط التالي. قد تفشل قاذفات الهواء الهوائية، أو قد تلتصق الأجزاء بالمثقب بسبب التصاق الزيت الثقيل. إن ختم جزء جديد مباشرة فوق الجزء غير المقذوف يضمن تلفًا شديدًا للأداة وتلفًا محتملاً للعمود المرفقي للضغط.
انحراف الأبعاد: يؤدي التآكل التدريجي للأدوات إلى عدم تحمل الأجزاء على مدى فترات الإنتاج الطويلة. يؤدي التمدد الحراري أثناء الختم عالي السرعة أيضًا إلى تغيير الأبعاد الحرجة. تلتقط مستشعرات القياس داخل القالب هذا الانحراف أثناء عملية الإنتاج بدلاً من فحص الجودة النهائي، مما يمنع جهود فرز الخردة الضخمة.
إن التشغيل بدون مراقبة داخل القالب يعرض المعدات لمخاطر ميكانيكية شديدة. تتطلب إعادة بناء القوالب التقدمية المعقدة أسابيع من العمل المتخصص من صانعي الأدوات ذوي المهارات العالية. يتطلب إصلاح العمود المرفقي المكبس التالف أو استبدال ذراع الحفر المنحني تجهيزات ثقيلة وتصنيعًا متخصصًا ووقت توقف طويلًا. تنتقل الطاقة الحركية الناتجة عن الاصطدام الشديد إلى الأعلى عبر المكبس، مما يؤدي إلى تسجيل محامل العمود المرفقي واختلال إطار الضغط. إن الاعتماد على الحظ أو ردود أفعال المشغل ليس استراتيجية تصنيع مستدامة.
لا يوجد نوع واحد من أجهزة الاستشعار يلتقط كل الأخطاء. يجب على مهندسي الأدوات بناء شبكة من الأجهزة المتخصصة المصممة خصيصًا للإجراءات المحددة التي تحدث داخل الأداة. تتمتع كل تقنية بنقاط قوة مميزة ومواد مستهدفة مثالية وقيود بيئية.
تكتشف أجهزة الاستشعار الحثية الأجسام المعدنية باستخدام المجالات الكهرومغناطيسية المتذبذبة. عندما يدخل هدف معدني إلى المجال، تقوم التيارات الدوامية بسحب الطاقة بعيدًا عن المذبذب، مما يؤدي إلى انخفاض السعة وتنشيط خرج المستشعر. إنها موثوقة للغاية في البيئات القذرة لأنها تتجاهل تمامًا الملوثات غير المعدنية مثل زيت الختم الثقيل والماء ومواد التشحيم الاصطناعية. يستخدمها صانعو الأدوات لتأكيد موضع لوحة المتعرية، أو التحقق من إدخال الدبوس التجريبي، أو التأكد من تثبيت شريط المادة بشكل مسطح على كتلة القالب. إن بنيتها الصلبة تجعلها شديدة المقاومة للاهتزاز المستمر لمكبس الختم.
تكتشف أجهزة الاستشعار السعوية المواد غير المعدنية عن طريق قياس التغيرات في خصائص العزل الكهربائي. إنها تعمل بشكل جيد للكشف عن المكونات البلاستيكية أو مراقبة مستويات السوائل في أنظمة تشحيم القوالب الآلية. ومع ذلك، فإن أجهزة الاستشعار السعوية حساسة للغاية للرطوبة وتراكم الزيت الثقيل. في بيئات الختم القاسية، يمكن أن يغطي رذاذ الزيت المحيط وجه المستشعر ويسبب قراءات خاطئة، مما يجعله أقل مثالية للكشف المباشر عن الأجزاء داخل القالب.
تتفوق أجهزة الاستشعار عبر الشعاع والانعكاس في التحقق من طرد الجزء. يقومون بإسقاط شعاع مركز من الضوء عبر مسار القذف. عندما يكسر جزء طرد الهواء ستارة الضوء، يرسل المستشعر إشارة تأكيد سريعة إلى وحدة التحكم بالضغط. تسمح متغيرات الألياف الضوئية لصانعي الأدوات بتوجيه رؤوس الاستشعار إلى مساحات ضيقة للغاية داخل حذاء القالب، مما يحافظ على تثبيت الإلكترونيات الهشة بأمان خارج منطقة الهجوم.
ضباب الزيت الثقيل والحطام المعدني المتطاير يفسد العدسات البصرية بسهولة. ويتطلب ذلك صيانة دورية وأنظمة مخصصة لتنقية الهواء للحفاظ على نظافة العدسات أثناء التشغيل. إذا اتسخت العدسة، يفشل المستشعر في تسجيل شعاع الضوء، مما يتسبب في توقف خاطئ. يجب عليك وضع المستشعرات الضوئية بعناية لتقليل التعرض لرذاذ السوائل المباشر وانفجارات الهواء عالية الضغط.
توجد مستشعرات القوة، التي تستخدم عادة خلايا الحمل الكهرضغطية، داخل أو أسفل محطات الأدوات الفردية. يمكنك وضعها مباشرة تحت محطات القطع والثني والتثبيت والثقب. إنهم يقيسون القوة الديناميكية المبذولة أثناء جزء العمل من السكتة الدماغية. من خلال التقاط توقيع القوة الفريد لجزء جيد، يقوم النظام بإنشاء منحنى قوة أساسي.
تكتشف هذه المستشعرات الزيادات المفاجئة في الحمولة على الفور. يشير الارتفاع إلى تكديس البزاقة، أو اللكمات الباهتة، أو الاختلافات في سمك المادة الواردة. يؤدي التقاط الحمل الزائد الموضعي إلى منع حدوث فشل كارثي قبل أن تنكسر كتلة القالب. إنها توفر دقة أعلى بكثير من أجهزة مراقبة حمولة الضغط القياسية، والتي تقيس فقط قوة الكبس الإجمالية وغالبًا ما تفوت الأحمال الزائدة الصغيرة والموضعية في قالب تقدمي كبير.
توفر مستشعرات القياس الدقيقة التحقق من الأبعاد في الوقت الفعلي داخل الأداة. تقوم المحولات التفاضلية المتغيرة الخطية (LVDTs) أو مستشعرات الإزاحة بالليزر بقياس أطوال الحافة أو مواقع الثقب أو تشكيل الأعماق بينما لا يزال الجزء متصلاً بشريط الناقل. إنهم يستخدمون ردود الفعل المحوسبة لاكتشاف الأخطاء الدقيقة وتغيرات المواد خطوة بخطوة.
يؤدي هذا إلى اكتشاف الأخطاء قبل أن تتسبب في تلف الأداة أو إنتاج خردة. إذا بدأت محطة الثني في الانحراف عن مستوى التسامح بسبب التمدد الحراري لفولاذ الأداة، فإن مستشعر القياس ينبه المشغل على الفور. وهذا يلغي الحاجة إلى عزل وفرز آلاف الأجزاء بعد اكتمال فترة الإنتاج الطويلة.
تكتشف أجهزة الاستشعار الصوتية التوقيعات الصوتية المحددة للأحداث الميكانيكية. يؤدي سوء التغذية أو اللكمة المكسورة أو زر القالب المكسور إلى إنشاء انبعاث صوتي مميز عالي التردد. يتم تثبيت هذه المستشعرات مباشرة على قاعدة القالب وتستمع إلى هذه الحالات الشاذة أثناء جزء العمل من السكتة الدماغية.
إنها بمثابة طبقة تشخيصية ثانوية، مما يضيف التكرار إلى مستشعرات حماية القالب الأساسية لديك . تعد المراقبة الصوتية مفيدة بشكل خاص للكشف عن الكسور الدقيقة في أدوات الكربيد قبل أن تتفكك المثقاب تمامًا. يقارن النظام الملف الصوتي لكل ضربة مع خط أساس جيد معروف، ويوقف الضغط إذا انحرف التوقيع الصوتي.
إن اختيار الأجهزة المناسبة هو نصف المعركة فقط. يجب عليك تقييم كيفية تفاعل المستشعر مع ديناميكيات الضغط وبنية التحكم. تملي السرعة والتوقيت والصلابة البيئية نجاح النظام على أرض المصنع.
تحدد سرعة الضغط (SPM) وزاوية التوقف مدى السرعة التي يجب أن تكتشف بها المستشعرات الأخطاء وتؤدي إلى التوقف الآمن. تتطلب المكابس عالية السرعة أوقات استجابة أسرع وحسابات توقيت دقيقة لمنع تلف القالب. يجب على المهندسين تقييم نقاط اكتشاف المستشعر، ووقت استجابة وحدة التحكم، وأداء الكبح الفعلي لضمان إمكانية توقف الضغط قبل حدوث الاصطدام.
تستخدم أجهزة الاستشعار ذات الحد الثابت عتبات الكشف المحددة مسبقًا للوظائف الأساسية مثل إخراج الأجزاء وتحديد موضع المواد. تعمل الأنظمة التكيفية الذكية على مراقبة أنماط القوة والتوقيت، وتقوم تلقائيًا بضبط حدود الكشف لاستيعاب التغيرات العادية في العملية. يمكن لهذه الأنظمة تقليل الإنذارات الكاذبة مع الحفاظ على حماية موثوقة للموت.
يجب أن تتحمل مستشعرات الختم الاهتزاز المستمر والصدمات الميكانيكية ومواد التشحيم والظروف الصناعية القاسية. تساعد العلب القوية وتقييمات حماية IP المناسبة والإلكترونيات المقاومة للصدمات على منع فشل المستشعر المبكر. يؤدي اختيار المستشعرات المصممة لتطبيقات ختم المعادن إلى تحسين موثوقية المراقبة وتقليل وقت توقف الصيانة.
تكنولوجيا الاستشعار | المواد المستهدفة | تطبيق الختم الأساسي | المقاومة البيئية | وقت الاستجابة النموذجي |
|---|---|---|---|---|
القرب الاستقرائي | المعادن فقط (الصلب، الألومنيوم، النحاس) | التحقق التجريبي، موضع لوحة المتعرية، كشف التغذية القصيرة | ممتاز (يتجاهل الزيت الثقيل والماء والأوساخ غير المعدنية) | < 1 مللي ثانية |
كهروضوئية (من خلال الشعاع) | أي كائن صلب | التحقق من إخراج الأجزاء، والستائر الخفيفة، وفحص إرجاع الكامة | ضعيف (العدسات تتلف بسهولة بسبب رذاذ الزيت والحطام المتطاير) | 1 - 5 مللي ثانية |
القوة الكهرضغطية | الحمل الميكانيكي / الإجهاد | تكديس البزاقة، اكتشاف الثقب الباهت، اختلاف سمك المادة | جيد جدًا (يتطلب تركيبًا شديد الصلابة وجيوبًا نظيفة) | <0.5 مللي ثانية |
قياس LVDT | الاتصال الجسدي | انحراف الأبعاد، التحقق من عمق النموذج، طول الحافة | جيد (يحتاج إلى حماية مادية من تأثير الخردة المباشر) | 2 - 10 مللي ثانية |
الانبعاث الصوتي | موجات صوتية عالية التردد | كسر الأداة، والشقوق الصغيرة في الكربيد، والغضب الشديد | ممتاز (مثبت بشكل آمن على حذاء القالب الخارجي) | <0.1 مللي ثانية |
سوف يفشل المستشعر المحدد تمامًا إذا تم تثبيته بشكل غير صحيح. يمثل التداخل الميكانيكي وتوجيه الأسلاك وتكامل التحكم عقبات كبيرة على أرضية المتجر. يتطلب التنفيذ السليم التعاون بين صانعي الأدوات ومهندسي التحكم ومشغلي المطابع لضمان بقاء النظام على قيد الحياة مع قسوة الإنتاج اليومية.
يضمن وضع المستشعر المناسب الكشف الدقيق ويمنع الضرر أثناء الختم. يجب وضع المستشعرات في جيوب القالب المحمية، بعيدًا عن المكونات المتحركة والخردة المتطايرة. يساعد الحفاظ على مسافة الاستشعار الصحيحة وحساب اهتزاز القالب وحركة الشريط على تحسين دقة المراقبة وموثوقيتها.
تتطلب مستشعرات القالب الحساسة تركيبًا دقيقًا لمنع الأضرار الميكانيكية والقراءات غير الدقيقة. استخدم أسطح تركيب نظيفة، واتبع مواصفات عزم دوران الشركة المصنعة، وقم بحماية الأسلاك أثناء التجميع. يساعد اختبار المستشعرات قبل تثبيت القالب في المكبس على تحديد الأخطاء المحتملة ويضمن التشغيل الموثوق.
تعد الأسلاك والتوصيل الموثوق به أمرًا ضروريًا للحفاظ على أداء نظام الحماية من القالب. تساعد الكابلات الصناعية والموصلات المحمية على منع الضرر الناتج عن الاهتزاز وتغيير القالب المتكرر. يمكن لأنظمة الاستشعار اللاسلكية تبسيط عملية التثبيت وتقليل حالات الفشل المرتبطة بالكابلات وتحسين كفاءة التحويل عند تكوينها بشكل صحيح.
تتكامل مستشعرات حماية القالب مع وحدات التحكم المنطقية القابلة للبرمجة (PLC) أو وحدات تحكم المراقبة المخصصة لاكتشاف الظروف غير الطبيعية وإيقاف الضغط. قد تتطلب تطبيقات الختم عالية السرعة وحدات معالجة متخصصة للاستجابة السريعة. تعمل نوافذ التوقيت القابلة للبرمجة على مزامنة اكتشاف المستشعر مع ضغطة الضغط، مما يقلل الإنذارات الكاذبة ويحسن السلامة التشغيلية.
تساعد أنظمة الاستشعار داخل القالب على تقليل تلف الأدوات، ووقت توقف الإنتاج، وهدر المواد من خلال اكتشاف حالات سوء التغذية، والسحب الارتطامي، وغير ذلك من تشوهات الختم. الاكتشاف المبكر للأخطاء يحمي القوالب الباهظة الثمن ويحسن توافر المعدات. كما تدعم المراقبة الموثوقة الإنتاج الآلي، مما يساعد الشركات المصنعة على زيادة الإنتاجية وتقليل تكاليف التشغيل على المدى الطويل.
قم بمراجعة القوالب التقدمية الثلاثة الأعلى صيانة لديك لتحديد نقاط الأعطال الميكانيكية الأكثر شيوعًا.
قم بتعيين وقت التوقف الدقيق والزاوية الحرجة للصحافة باستخدام جهاز مراقبة وقت التوقف المخصص.
قم بتركيب مجموعة أجهزة استشعار تجريبية على محطة أدوات واحدة بها مشكلات لاختبار القدرة على البقاء البيئي وأوقات الاستجابة.
قم بترقية واجهة التحكم في الضغط لديك لدعم مفاتيح الكاميرا القابلة للبرمجة للحصول على نوافذ استجواب دقيقة للمستشعر.
ج: يكتشف مستشعر حماية القالب أحداثًا ميكانيكية محددة مثل سوء التغذية، أو إخراج الأجزاء، أو موضع المكونات باستخدام تقنية القرب أو التكنولوجيا البصرية. يقوم جهاز مراقبة الحمولة بقياس القوة الإجمالية التي تمارسها المكبس أثناء الشوط للتأكد من بقائها ضمن حدود التشغيل الآمنة. تلتقط المستشعرات الأعطال الموضعية قبل أن تؤثر على الحمولة الإجمالية.
ج: يعتمد وقت الاستجابة على سرعة الضغط (SPM) وآلية الكبح. يجب عليك حساب الوقت الذي يستغرقه المستشعر لاكتشاف الخطأ، وإرسال إشارة إلى وحدة التحكم، وتشغيل الفرامل قبل أن يصل الكبش إلى زاوية التوقف الحرجة حيث يحدث تلف القالب.
ج: نعم. تم تصميم أنظمة الإرسال اللاسلكية الحديثة خصيصًا للبيئات عالية التأثير. من خلال التخلص من الكابلات المادية، فإنها تقوم فعليًا بحل نقاط الفشل التقليدية الناتجة عن إجهاد الأسلاك واهتزاز الختم المستمر، مما يجعلها موثوقة للغاية.
ج: يجب عليك تركيب مستشعرات القوة داخل القالب مباشرة داخل محطة الأدوات الفردية أو أسفلها مباشرة. ويضمن وضعها مباشرة تحت زر التثقيب أو القالب المحدد التقاط ارتفاعات الحمولة المحلية بدقة دون تدخل من العمليات الأخرى.
ج: تقوم المستشعرات بمراقبة كتلة القالب للتأكد من أن المواد الخردة تقوم بمسح المنطقة بعد كل ضربة. إذا انسحبت البزاقة للأعلى وتراكمت، يكتشف المستشعر الشذوذ أو ارتفاع الضغط الناتج ويوقف الضغط على الفور قبل أن تسحق الضربة التالية القالب.
ج: يحدد مفتاح الحد القابل للبرمجة، أو المحلل، نوافذ التوقيت المحددة أثناء ضغطة الضغط عندما يجب مراقبة المستشعر أو تجاهله. يؤدي هذا إلى منع التوقفات الخاطئة أثناء الأحداث العادية، مثل تجاهل المستشعر البصري أثناء قيام الأداة بحظره فعليًا أثناء الختم.
