يحمل اختيار الصحافة الصناعية مخاطر هائلة لمنشآت التصنيع. إن عدم تحديد المعدات يؤدي حتما إلى أضرار كارثية وتوقف خطوط الإنتاج. تصل المكابس القياسية ذات النقطة الواحدة أو النقطتين إلى الحدود الميكانيكية عند زيادة الإنتاج. يؤدي ختم اللوحة الكبيرة، والقوالب التقدمية، والأجزاء غير المتماثلة إلى توليد أحمال شديدة خارج المركز. لا تستطيع الآلات الأساسية ببساطة التعامل مع هذه القوى اللامركزية دون المساس بجودة الجزء. تمثل الترقية إلى مكبس ميكانيكي رباعي النقاط ضرورة هندسية وحركية صارمة لملفات تصنيع محددة. يجب أن تقوم المنشآت بتقييم الملاءمة الفنية، وجاهزية المنشأة، وقدرات البائع قبل الالتزام بهذه المعدات. يستكشف هذا الدليل بالضبط متى يجب على المصنع الانتقال إلى نظام التعليق رباعي النقاط للحفاظ على الدقة وحماية الأدوات وضمان استقرار الإنتاج على المدى الطويل.
إتقان التحميل خارج المركز: يعد الضغط الميكانيكي ذو الأربع نقاط أمرًا إلزاميًا عند ختم الأجزاء الكبيرة غير المتماثلة حيث قد يؤدي توزيع القوة غير المتساوي إلى انقلاب الشريحة في الأنظمة ذات النقطتين.
تمديد عمر القالب: من خلال الحفاظ على توازي الشرائح بشكل صارم عبر أحجام السرير الضخمة، تعمل المكابس ذات الأربع نقاط على تقليل تآكل الأداة ووقت توقف الصيانة بشكل كبير.
قدرات المواد: ضرورية لتشكيل الفولاذ المتقدم عالي القوة (AHSS) وسبائك الألومنيوم التي تتطلب حمولة عالية موزعة على مساحة واسعة للتحكم في الزنبرك الخلفي.
واقع التنفيذ: يتطلب التحول إعدادًا كبيرًا للمنشأة، بما في ذلك حفر الأساسات المتخصصة، وزيادة الخلوص العلوي، وتكامل الأتمتة المتطور.
استراتيجية المشتريات: إن تقييم الخيارات الجديدة مقابل الخيارات المعاد بناؤها وتقييم شبكات خدمة OEM لا تقل أهمية عن المواصفات الفنية للصحافة.
جدول المحتويات
تملي حركيات الصحافة كيفية نقل القوة من آلية القيادة إلى الأدوات. يستخدم الضغط ذو النقطتين نقطتي تعليق، أو بيتمان، متصلتين بالشريحة. يعمل هذا التصميم بشكل جيد مع الأحمال المتناظرة المتمركزة أسفل الكبش. ومع ذلك، يستخدم المكبس الميكانيكي رباعي النقاط أربع نقاط تعليق مميزة موضوعة بالقرب من زوايا الشريحة. يغير هذا الترتيب الهندسي بشكل أساسي كيفية توزيع الآلة للقوة. تضمن فيزياء توزيع الحمل عبر الزوايا الأربع بقاء الشريحة موازية للوحة المسند طوال الشوط بالكامل. عندما تضغط قوى الختم على الكبس، تقاوم الحفر الأربعة الانحراف بالتساوي. يعمل هذا التعليق متعدد النقاط على إنشاء منصة صلبة ومستقرة قادرة على التعامل مع الحمولة الضخمة عبر مناطق السرير الواسعة. تنتقل الطاقة الحركية بشكل موحد، مما يمنع الشريحة من التحرك أفقيًا تحت الحمل الثقيل.

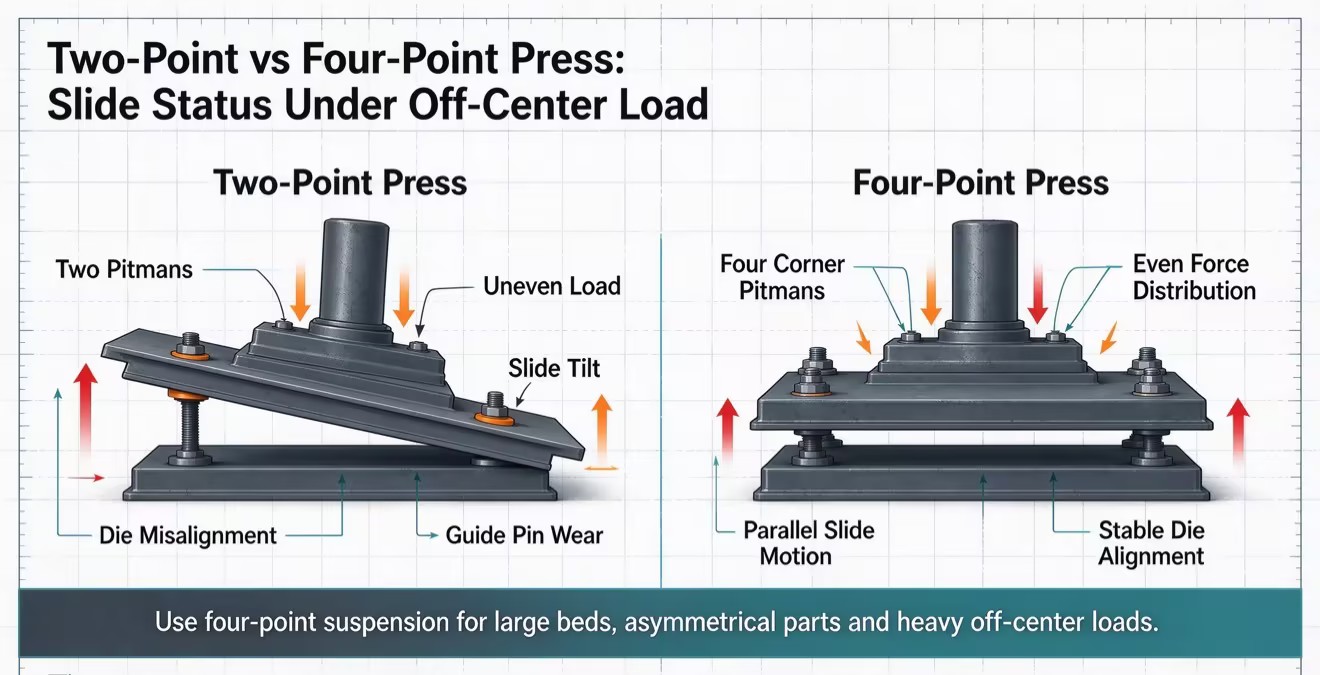

قد تواجه المكابس الميكانيكية ذات النقطتين انقلابًا منزلقًا تحت الأحمال المفرطة خارج المركز، مما يتسبب في توزيع غير متساوٍ للقوة، واختلال محاذاة القالب، وتآكل الأدوات المبكر. يمكن أن تؤدي هذه المشكلات إلى تلف الثقوب وعدم تناسق أبعاد الأجزاء وزيادة تكاليف الصيانة. توفر المكابس ذات الأربع نقاط توزيعًا أفضل للحمل واستقرارًا للانزلاق، مما يقلل من مخاطر الانقلاب في تطبيقات الختم ذات القوالب الكبيرة والحمولة العالية.
تستخدم إطارات ضغط قضبان الربط قضبانًا فولاذية محملة مسبقًا لتوصيل التاج والقوائم والسرير، مما يوفر صلابة هيكلية عالية وتشوه إطار يمكن التحكم فيه تحت الأحمال الثقيلة. توفر الإطارات الملحومة بنية مرنة ويمكن أن توفر أداءً موثوقًا عند تصميمها بشكل صحيح. يعتمد اختيار الإطار على الحمولة، ومتطلبات الصلابة، وتكاليف التصنيع، واحتياجات الدقة، مع تصميمات قضبان الربط شائعة الاستخدام في مكابس الختم الكبيرة شديدة التحمل.

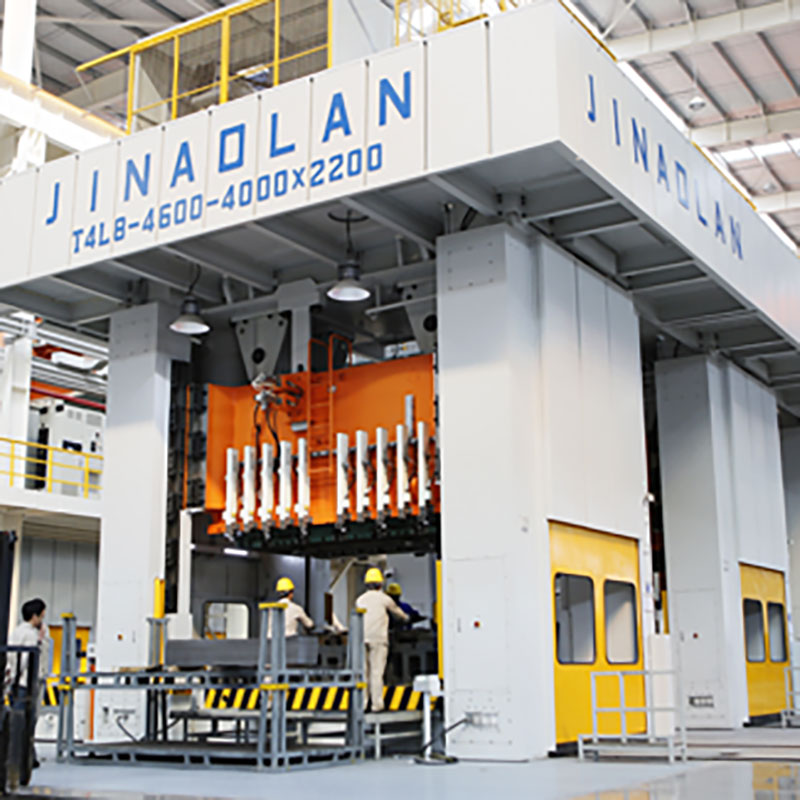

يعد حجم السرير بمثابة المؤشر الأساسي لمتطلبات التعليق رباعي النقاط. عندما يتجاوز السرير 120 إلى 144 بوصة من اليسار إلى اليمين، أو يتطلب أبعادًا عميقة من الأمام إلى الخلف، يصبح التعليق من أربع نقاط غير قابل للتفاوض. لا يستطيع اثنان من عمال الحفر ببساطة دعم مدى الشريحة الضخمة دون السماح للمركز أو الحواف بالانحراف. تعد أحجام الأسرة الكبيرة إلزامية بالنسبة للقوالب التقدمية متعددة المحطات وقوالب النقل الكبيرة. تتطلب ألواح هيكل السيارة، ومساكن الأجهزة، وحواجز الفضاء الجوي محطات تشكيل وثقب وتشذيب متعددة ضمن أداة واحدة. عندما يتحرك الجزء عبر القالب، تتغير متطلبات الحمولة عبر السرير. يوفر الإعداد المكون من أربع نقاط مساحة الدعم اللازمة للتعامل مع هذه العمليات المعقدة ومتعددة المحطات دون التضحية بالدقة.
لتشغيل القوالب التقدمية الكبيرة بنجاح، يجب على المنشآت التأكد من أن المطبعة تستوفي معايير هندسية محددة:
يجب أن تحافظ الشريحة على التوازي في حدود 0.002 بوصة لكل قدم من طول السرير تحت الحمل الكامل.
يجب أن تتميز لوحة المسند بسمك مناسب لمقاومة الانحناء تحت المحطات المركزية للقالب.
يجب أن توفر القوائم مساحة كافية لتساقط الخردة وإخراج الأجزاء تلقائيًا.
يجب أن يستوعب ارتفاع الإغلاق أطول قالب في مخزون المنشأة مع إتاحة المجال لإجراء تعديلات مستقبلية على الأداة.
ليست كل الأجزاء المختومة متناظرة تمامًا. تعمل عمليات السحب أو التقطيع أو الثقب غير المتماثلة بشكل طبيعي على تحويل مركز الحمولة بعيدًا عن المركز المادي لسرير الضغط. على سبيل المثال، يتطلب ختم اللوحة الداخلية لباب السيارة رسمًا عميقًا من أحد الطرفين وتشذيبًا سطحيًا من الجانب الآخر. يؤدي هذا إلى إنشاء حمل غريب الأطوار شديد. إذا قمت بتشغيل هذا النرد بالضغط على نقطتين، فسوف تواجه الآلة صعوبة في الحفاظ على التوازي. ويعمل نظام التعليق رباعي النقاط على مقاومة هذه الأحمال اللامركزية ميكانيكيًا. تقاوم وصلات الزوايا الأربع القوى الصاعدة غير المتساوية، مما يجبر الشريحة على النزول بشكل مسطح تمامًا. يضمن الحفاظ على دقة BDC عبر السرير بأكمله أن الأجزاء غير المتماثلة تتشكل بشكل صحيح دون التجاعيد أو التمزق أو الحاجة إلى عمليات تسطيح ثانوية.
يؤثر علم المواد بشكل كبير على اختيار الصحافة. يمثل ختم الفولاذ المتقدم عالي القوة (AHSS) والفولاذ ثنائي الطور (DP) وسبائك الألومنيوم المستخدمة في مجال الطيران تحديات كبيرة. تتطلب هذه المواد حمولة أعلى بكثير لإنتاجها وشكلها. علاوة على ذلك، فإنهم يظهرون ميولاً رجعية حادة. يتطلب التحكم في الزنبرك تطبيق حمولة عالية موزعة بالتساوي على مساحة واسعة في الجزء السفلي من الشوط. بالإضافة إلى ذلك، يؤدي تفريغ المواد عالية الشد إلى توليد قوى اختراق هائلة. عندما تنكسر المادة، فإن الإطلاق المفاجئ للطاقة المخزنة يرسل موجة صادمة عبر المكبس، تُعرف باسم الحمولة العكسية. إن الكتلة الهائلة والصلابة والقوة الموحدة للضغط الميكانيكي رباعي النقاط مطلوبة لامتصاص هذه الصدمة. سوف تمزق الآلات الأخف وزنًا تحت ضغط تقطيع AHSS المستمر.
قوة إنتاجية المواد مقابل متطلبات الصحافة | |||
نوع المادة | قوة الخضوع النموذجية (MPa) | عكس مخاطر الحمولة | أوصى تكوين الصحافة |
|---|---|---|---|
الفولاذ الطري (CQ/DQ) | 150 - 250 | قليل | نقطتين أو أربع نقاط |
سبائك منخفضة القوة عالية (HSLA) | 300 - 550 | معتدل | أربع نقاط (للأسرة الكبيرة) |
الفولاذ المتقدم عالي القوة (AHSS) | 600 - 900+ | عالي | أربع نقاط (إلزامية) |
الفولاذ المارتنسيتي | 900 - 1500+ | أقصى | أربع نقاط مع مخمدات هيدروليكية |
تستخدم المكابس الميكانيكية ذات الأربع نقاط عادةً أنظمة توجيه منزلق كاملة الطول مكونة من 8 نقاط للحفاظ على محاذاة دقيقة للكبش وتقليل الحركة الجانبية. يقلل توجيه الشريحة المناسب من الانحراف، ويحسن دقة الختم، ويمنع التآكل غير المتساوي للقالب. يساعد الانحراف المنخفض والمحاذاة المتسقة على تقليل النتوءات وعيوب المواد ومتطلبات الصيانة أثناء الإنتاج بكميات كبيرة.
تُستخدم محركات العمود المرفقي بشكل شائع في عمليات التقطيع عالية السرعة وعمليات الأشواط الأقصر، في حين تُفضل محركات التروس اللامركزية غالبًا للمكابس الكبيرة التي تتطلب أشواطًا أطول وطاقة تشكيل كبيرة. يوفر كلا التكوينين خصائص مختلفة للقوة والسرعة. يؤدي اختيار نظام القيادة المناسب إلى تحسين أداء التشكيل وكفاءة الإنتاج وموثوقية المعدات.
تعمل أنظمة الختم الآلي على دمج مغذيات الملفات والتعامل الآلي وآليات النقل لتحسين الإنتاجية وتقليل العمليات اليدوية. تدعم المكابس ذات الأربع نقاط مع الفتحات الجانبية المناسبة وأنظمة التحكم المتوافقة حركة المواد بكفاءة بين محطات القالب. يساعد التزامن الدقيق بين حركة الضغط ومعدات التشغيل الآلي على منع الاصطدامات وتقليل وقت التوقف عن العمل والحفاظ على إنتاج ثابت.
تستخدم مكابس الختم الموفرة للطاقة محركات عالية الكفاءة وأنظمة قيادة محسنة وأدوات تحكم مناسبة في السرعة لتقليل استهلاك الكهرباء. يمكن لمحركات التردد المتغير (VFDs) تحسين مرونة التشغيل في التكوينات المتوافقة، في حين أن أنظمة التجديد قد تستعيد الطاقة أثناء التباطؤ. يساعد تقييم استهلاك الطاقة وأداء المحرك على تقليل تكاليف التشغيل وتحسين الكفاءة على المدى الطويل.
توفر المكابس الميكانيكية الجديدة ذات الأربع نقاط تصميمات إطارات حديثة وتوافقًا مع التشغيل الآلي وضمانات الشركة المصنعة ولكنها تتطلب استثمارًا أوليًا أعلى. يمكن للمطابع المعاد بناؤها تقليل تكاليف الاقتناء عن طريق ترقية الإطارات وعناصر التحكم والمكونات الميكانيكية الموجودة. يجب على المشترين مقارنة حالة المعدات ومتطلبات الدقة والامتثال للسلامة وتكاليف الصيانة وعمر الخدمة المتوقع قبل اتخاذ القرار.
تساعد المكابس ذات الأربع نقاط عالية الدقة على تحسين عائد الاستثمار (ROI) من خلال الحفاظ على محاذاة الشرائح المتسقة، وتقليل الخردة، وتقليل تآكل الأدوات. يمكن أن تؤدي دقة الختم الأفضل أيضًا إلى تقليل عمليات التشطيب الثانوية ووقت التوقف غير المخطط له. تساعد هذه الوفورات طويلة الأجل على تعويض تكاليف المعدات المرتفعة مع دعم التصنيع المستقر بكميات كبيرة.
مقارنة القدرات الصحفية وتأثير الإنتاج | ||
الميزة / القدرة | الصحافة الميكانيكية ذات نقطتين | الصحافة الميكانيكية من أربع نقاط |
|---|---|---|
نقاط الإيقاف | اثنان (يسار الوسط، يمين الوسط) | أربعة (مثبتة على الزاوية) |
سعة التحميل خارج المركز | منخفضة إلى متوسطة | عالية بشكل استثنائي |
خطر انقلاب الشريحة | عالية (مع قوالب غير متماثلة) | تم القضاء عليها عمليا |
حجم السرير المثالي | أقل من 120 بوصة | 120 بوصة إلى 300+ بوصة |
معدل تآكل الأدوات | تسارع تحت الأحمال غريب الأطوار | تم تصغيرها بسبب التوازي الصارم |
أفضل تطبيق | تقطيع متماثل، قوالب تقدمية أصغر | ألواح هيكل كبيرة، AHSS، قوالب نقل كبيرة |
الشراء الأولي هو مجرد بداية العلاقة مع OEM. التأكيد على أهمية دعم ما بعد البيع القوي وشبكات الخدمة التي يمكن الوصول إليها. عندما تتعطل آلة الضغط ذات الحمولة الثقيلة، فإنها توقف جدول الإنتاج بأكمله. أنت بحاجة إلى فنيي خدمة OEM محليين أو يمكن الوصول إليهم بسهولة ويمكنهم النشر على الفور. قم بتقييم متوسط الوقت اللازم للإصلاح (MTTR) الخاص بالبائع وقدرته على توفير التشخيص عن بعد. تعمل الشركة المصنعة التي تتمتع بحضور خدمة إقليمي قوي على منع تفاقم الأعطال الكهربائية البسيطة إلى أحداث تعطل كارثية لعدة أسابيع.
نادرًا ما تتناسب الحلول الجاهزة مع متطلبات الختم المعقدة بشكل مثالي. قم بتقييم قدرة الشركة المصنعة على تخصيص الماكينة لخطوط الإنتاج المحددة الخاصة بك. هل يمكنهم تصميم أطوال ضربات مخصصة لاستيعاب الأجزاء المرسومة بعمق؟ هل يمكنهم تعديل الارتفاعات القريبة لقبول مخزون القوالب الموجود لديك؟ يجب أن يُظهر صانع المعدات الأصلية (OEM) القدرة الهندسية على تعديل أحجام النوافذ، وتصنيع الألواح الداعمة، ونقاط تكامل الأتمتة. إن الرغبة في تصميم المطبعة حول نظام النقل الخاص بك تضمن التثبيت السلس وكفاءة الإنتاج الفورية.
تؤثر موثوقية سلسلة التوريد بشكل مباشر على وقت تشغيل الصحافة. ناقش مخاطر المكونات الخاصة مع البائعين المحتملين. إذا كانت الشركة المصنعة تعتمد بشكل كبير على إلكترونيات غامضة أو مملوكة لها أو أجزاء تآكل مصنوعة حسب الطلب، فإنك تواجه مخاطر شديدة. اطلب فترات زمنية مضمونة لقطع الغيار المهمة. يجب أن تعرف بالضبط المدة التي يستغرقها شراء مجموعات القابض/الفرامل البديلة، والبطانات البرونزية، وتروس القيادة. توفر شركات تصنيع المعدات الأصلية التي تستخدم المكونات القياسية والمتوفرة تجاريًا لعلم الخصائص الهوائية والهيدروليكية وأجهزة التحكم استثمارًا أكثر أمانًا على المدى الطويل.
قم بحساب مركز الحمولة الدقيق، ومساحة السرير المطلوبة، والقوى المفاجئة للقالب الأكثر تطلبًا.
اطلب تحليل العناصر المحدودة (FEA) لإطار الضغط المقترح في ظل ظروف التحميل المحددة الخاصة بك من الشركات المصنعة المحتملة.
إجراء تدقيق شامل للمنشأة لتحديد قدرة تحمل التربة وجاهزية الأساس.
قم بقياس التكاليف الخفية لصيانة القالب الناتجة عن قلب الشريحة في معداتك الحالية لتبرير النفقات الرأسمالية.
ج: يكمن الاختلاف الأساسي في عدد التوصيلات بين آلية القيادة والشريحة. تستخدم المكبس رباعي النقاط وصلات الزوايا الأربع، مما يوفر قدرة فائقة على التعامل مع الأحمال خارج المركز والحفاظ على توازي الشرائح الصارم عبر مناطق السرير الضخمة مقارنة بالتصميم المكون من نقطتين.
ج: التطبيقات التي تتطلب مساحات كبيرة للسرير وتتعامل مع أحمال شديدة خارج المركز تتطلب هذا الجهاز بشكل صارم. يتضمن ذلك ختم ألواح هياكل السيارات، وتصنيع الأجهزة الكبيرة، ومكونات التدفئة والتهوية وتكييف الهواء (HVAC)، وتشغيل قوالب تقدمية أو نقل معقدة متعددة المحطات.
ج: تتسبب الأحمال اللامركزية والبعيدة عن المركز في انقلاب الشريحة أو تصويبها في مكابس أحادية أو نقطتين. يؤدي هذا الانحراف إلى إتلاف دبابيس توجيه القالب وينتج أجزاء غير قابلة للتسامح. يقاوم الدعم الرباعي للضغط ذو الأربع نقاط هذه القوى غير المتساوية، مما يمنع تلف القالب ويحافظ على الدقة.
ج: في حين أن المكابس الميكانيكية ذات الأربع نقاط يمكن أن تبدأ بحوالي 400 طن للتطبيقات المتخصصة، إلا أنها أكثر شيوعًا وأهمية في نطاق الخدمة الشاقة، والتي تتراوح عادةً من 800 طن إلى أكثر من 3000 طن.
ج: من خلال الحفاظ على توازي الشريحة الصلب، تمنع المكابس ذات الأربع نقاط التآكل غير المتساوي للثقب وقص القالب. يعمل هذا الاستقرار على إطالة الوقت بين عمليات شحذ الأدوات المطلوبة بشكل كبير، مما يقلل من العمالة في غرفة الأدوات ويقلل تكاليف صيانة الأدوات الإجمالية.
ج: يتطلب تركيب هذه الآلات الضخمة حفر أساسات خرسانية مصممة هندسيًا. يجب على المنشآت إجراء اختبارات تحمل التربة وتركيب قواعد خرسانية عميقة ومعززة بشدة، وغالبًا ما تشتمل على وسادات عزل الاهتزازات لامتصاص الصدمات الديناميكية وحماية أرضية المصنع المحيطة.
