يتطلب اختيار بنية الصحافة الصحيحة تحقيق التوازن بين الحمولة المطلوبة والمرونة التشغيلية. إن الإفراط في الهندسة يهدر المساحة الأرضية، بينما يؤدي نقص المواصفات إلى انحراف الإطار وتلف الأدوات. غالبًا ما يكافح مديرو المرافق ومهندسو الإنتاج لتحديد الحد الدقيق الذي تصبح فيه مطبعة الفجوة المفتوحة مسؤولية وليس أصلًا. إنك تواجه هذه المعضلة باستمرار عند مقارنة تعدد استخدامات متجر العمل مع الصلابة كبيرة الحجم. لقد أنشأنا هذا الدليل لتوفير إطار عمل للتقييم الفني. إنها تساعدك على تحديد متى تكون آلة إطار الفجوة هي الحل الأمثل لأرضية متجرك. نقوم بتحليل القيود الميكانيكية وحالات الاستخدام المثالية والكفاءة التشغيلية الشاملة. سوف تتعلم كيفية مطابقة متطلبات القالب مع إمكانيات الإطار، وتجنب المحاذاة الخاطئة المكلفة. وهذا يضمن أن عملية اختيار المعدات الخاصة بك تعتمد على البيانات الصلبة بدلاً من التخمين.
حالات الاستخدام الأمثل: تتفوق مكابس الإطار C في العمليات التي تتطلب الوصول ثلاثي الجوانب، والتغييرات المتكررة للأدوات، وعمليات الإنتاج الصغيرة إلى المتوسطة.
القيود الهيكلية: تصميم الفجوة المفتوحة عرضة بطبيعته للانحراف الزاوي (الفجوة) تحت الأحمال القصوى تقريبًا، مما يجعله غير مناسب لأعمال القالب التقدمية غير المتوازنة للغاية أو ذات الحمولة القصوى.
كفاءة حجم السرير والبصمة: توفر مساحة أصغر بكثير، كما تم تحسينها لتناسب أحجام الأسرّة الأصغر مقارنةً بالمكابس ذات الجانب المستقيم (الإطار على شكل حرف H)، وهي مثالية لمساحات العمل المدمجة وتخطيطات التصنيع الخلوي.
تطبيق Sweet Spot: الأكثر فعالية في عمليات تصنيع المعادن العامة، والتقطيع، واللكم، والثني، والتثبيت التي تقع عمومًا تحت عتبة السعة البالغة 250 طنًا.
جدول المحتويات

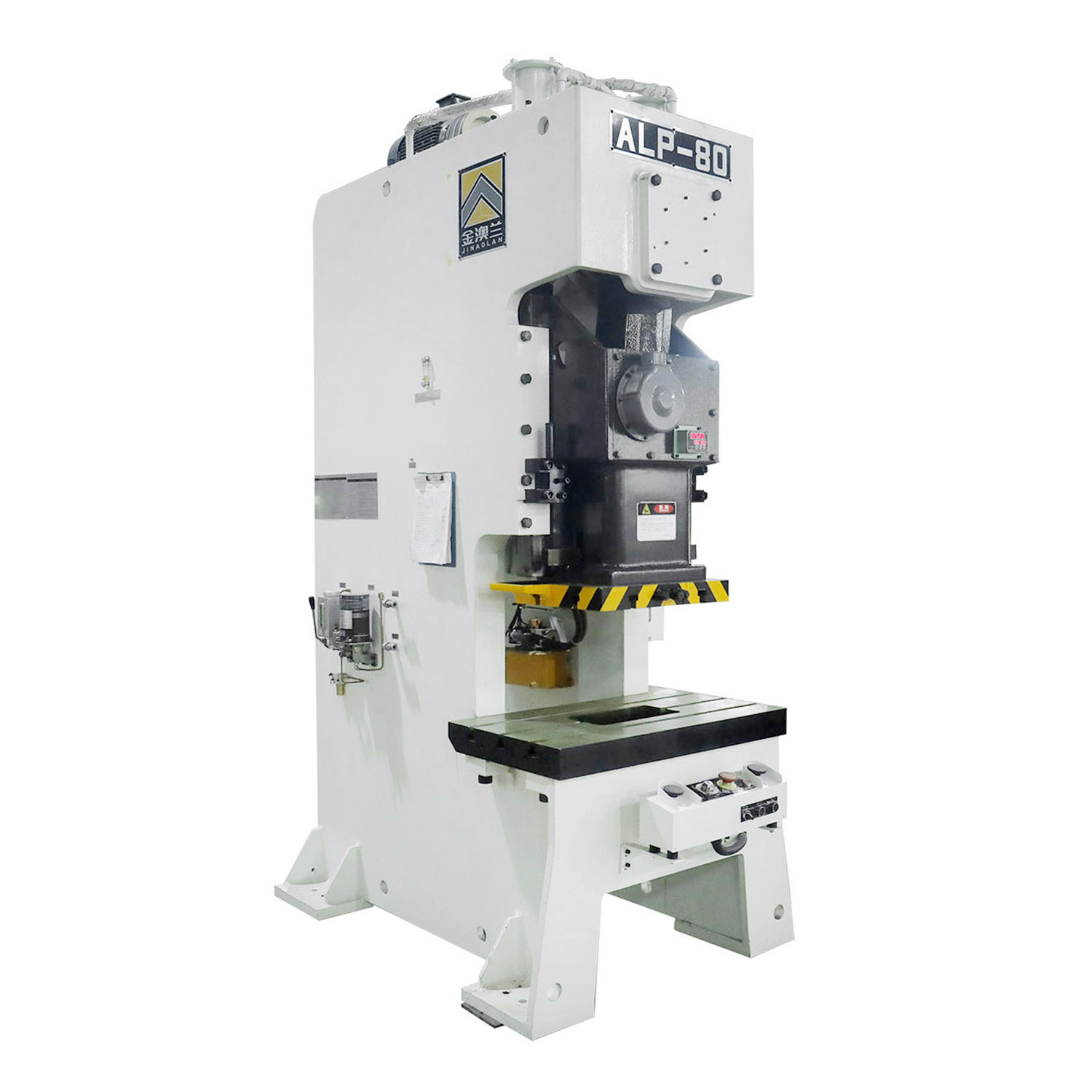

يوفر تصميم الفجوة المفتوحة إمكانية وصول ممتازة للأدوات والتشغيل، ولكنه يتميز بصلابة أقل من المكابس ذات الإطار المغلق. ونظرًا لأن الجزء الأمامي من الإطار غير مدعوم، فقد تتسبب الأحمال الثقيلة في انحراف الإطار والتأثير على محاذاة الكبش إلى السرير. تزيد أحجام الأسِرَّة الأكبر حجمًا من هذا التأثير، لذلك يتم استخدام مكابس الإطارات ذات الفجوة بشكل أساسي للمكونات الأصغر وتطبيقات الختم الأخف حيث يظل الحمل قريبًا من مركز الإطار.
تعمل مكابس الإطارات القياسية عادةً ما بين 10 إلى 250 طنًا. يؤدي تجاوز هذا النطاق إلى زيادة ضغط الإطار ويمكن أن يسبب فجوة، مما يؤثر على المحاذاة بين الكبش والمسند. قد يؤدي هذا المحاذاة غير الصحيحة إلى تآكل غير متساوٍ للقالب، وتلف الأدوات، وانخفاض دقة الأجزاء. يمكن للنماذج المقواة ذات الحمولة العالية التعامل مع أحمال أكبر، ولكنها تتطلب إطارات أكبر وتقلل من مزايا توفير المساحة للتصميم ذو الفجوة المفتوحة.
إن خصائص السرعة والسكتة الدماغية لهذه البنية تجعلها مثالية للتثقيب والتقطيع في محطة واحدة. يمكن للمشغلين تغذية المواد بسرعة من زوايا متعددة. تدور دورة الكبش بسرعة، مما يؤدي إلى عمل قصير لمهام التقطيع عالية السرعة. تولد عمليات التقطيع صدمة كبيرة. عندما تخترق المادة المثقوبة، تنطلق الطاقة المخزنة في إطار الضغط على الفور. يمتص إطار الفجوة المفتوحة هذه الحمولة العكسية بشكل مختلف عن الضغط على الجانب المستقيم، وغالبًا ما يتطلب مخمدات صدمات متخصصة إذا كان يعمل بالقرب من السعة القصوى.
توفر البنية المفتوحة مزايا هائلة لإزالة البزاقة. تتساقط المواد الخردة بسهولة أو يمكن توجيهها إلى الخلف أو الجوانب عبر مزالق مخصصة. وهذا يمنع تراكم الخردة من تشويش القالب أو إتلاف قطعة العمل. تُترجم إزالة الخردة بكفاءة مباشرة إلى وقت تشغيل أعلى وتقليل توقفات الصيانة. لا يتعين عليك تصميم أنظمة داخلية معقدة للتخلص من الخردة داخل قالب القالب نفسه، مما يبسط هندسة الأدوات لديك.
يركز الختم قصير المدى على الإعداد السريع ومرونة الإنتاج بدلاً من السرعة القصوى. يسمح التصميم المفتوح لمكابس الإطار الفجوي بتغيير القالب بسهولة وتكامل أنظمة تغيير القالب السريع، مما يجعلها مناسبة لمختلف مهام التصنيع ذات الدفعات الصغيرة.
ومع ذلك، فإن هذه المطابع لها حدود مع القوالب التقدمية المعقدة. يمكن أن يؤدي التحميل غير المتساوي عبر محطات متعددة إلى انحراف الشريحة، مما يؤدي إلى تآكل الأداة ومشكلات في الدقة. إنها أكثر ملاءمة للعمليات التقدمية البسيطة حيث يظل الحمل متوازنًا.
غالبًا ما تشتمل تطبيقات الثني والتشكيل على قطع عمل كبيرة أو غير منتظمة. يوفر التصميم المفتوح لمكابس إطار الفجوة إمكانية وصول أفضل للتعامل مع هذه الأجزاء. ومع ذلك، يعد التحميل غير المتساوي أمرًا شائعًا، لذا يجب وضع الأدوات بعناية للحفاظ على توازن القوة.
تتطلب عملية العملة ضغطًا عاليًا في الجزء السفلي من السكتة الدماغية. نظرًا لأن هذا يخلق ضغطًا كبيرًا على الإطار، يجب على المشغلين تجنب التحميل الزائد على المكبس. يساعد نظام مراقبة الحمولة على التحكم في قوى التشكيل ويحمي الماكينة من التلف الدائم.
تُستخدم النماذج ذات الحمولة الأخف في كثير من الأحيان في التجميع الدقيق. تتطلب محامل التثبيت والتثبيت والضغط قوة معتدلة ودقة عالية. تعتمد خطوط تصنيع السيارات والأجهزة بشكل كبير على هذه الآلات في مهام التجميع الفرعي. تسمح الواجهة المفتوحة للمشغلين أو الأذرع الآلية بوضع مجموعات معقدة في منطقة القالب بأمان وبسرعة. تعمل المحددة ذات الإطار C تطبيقات ضغط الطاقة على زيادة سرعة الماكينة وإمكانية الوصول إليها مع البقاء أقل بكثير من عتبات الانحراف الحرجة. يمكنك تركيب أوعية التغذية الآلية وطاولات الفهرس الدوارة مباشرة على المسند، مما يؤدي إلى إنشاء خلية تجميع مدمجة ومستقلة.

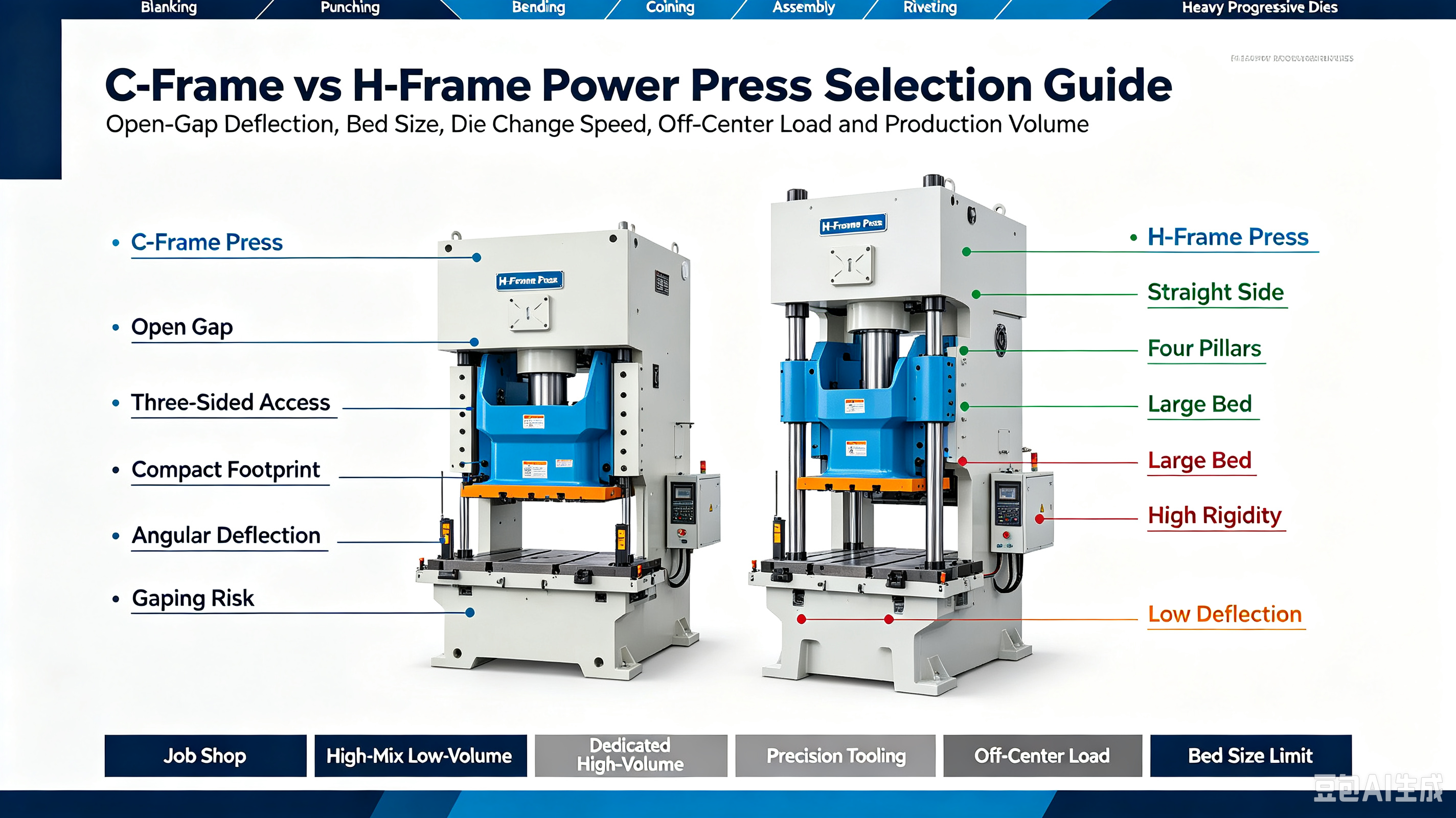

التناقض الأكثر وضوحا بين هذين التصميمين هو إمكانية الوصول. يوفر إطار الفجوة إمكانية الوصول من ثلاثة جوانب. يقيد الإطار H الوصول إلى النوافذ الجانبية الضيقة والفتحات الأمامية/الخلفية. تؤثر إمكانية الوصول هذه بشكل مباشر على وقت الإعداد. تشهد المرافق ذات التغييرات المتكررة في القالب تخفيضات كبيرة في العمالة باستخدام الآلات ذات الفجوة المفتوحة. يمكن أن تقترب الرافعات الشوكية أو عربات النقل من زوايا متعددة، وتتجه مباشرة إلى لوحة الدعم. من السهل الوصول إلى المثبتات والمشابك دون الميل إلى مساحة مظلمة ومغلقة. بالنسبة لمحل عمل يقوم بثلاث أو أربع عمليات تبديل يوميًا، تعد هذه السرعة ميزة تشغيلية هائلة.
تؤثر الأحمال خارج المركز على مكابس الإطار H وإطار الفجوة بشكل مختلف. توفر مكابس الإطار H استقرارًا أفضل لأن الهيكل ذو الأربعة أعمدة يدعم المكبس من جميع الزوايا ويقلل الحركة الجانبية. تعد مكابس إطار الفجوة أكثر حساسية للتحميل غير المتساوي، مما قد يزيد الضغط على الإطار ونظام التوجيه. عادةً ما تتطلب تطبيقات الختم الكبيرة والمتينة مكابس على شكل حرف H، في حين أن مكابس الإطار ذات الفجوة مناسبة بشكل أفضل للمكونات الأصغر واحتياجات الإنتاج المدمجة. يساعد اختيار الهيكل الصحيح في الحفاظ على الدقة وتقليل تآكل الأدوات ومنع عيوب الأجزاء.
تقييم نسبة البصمة إلى الحمولة. توفر آلات إطار الفجوة قوة تثقيب كبيرة في مساحة صغيرة جدًا. وهذا يجعلها جذابة للغاية لتكامل التصنيع الخلوي. يمكنك تجميع عدة مكابس صغيرة معًا لإنشاء خط إنتاج بسيط. يتطلب الإطار H ذو الحمولة المماثلة مساحة أكبر بكثير وغالبًا ما يكون ارتفاعًا أكبر في السقف. يعد تكامل المنشأة أسهل مع إطارات الفجوات. ونادرا ما تتطلب حفر أساسات متخصصة أو رافعات علوية ضخمة للتركيب. يمكنك ربطها مباشرة بأرضية خرسانية مسلحة قياسية باستخدام حوامل عزل شديدة التحمل.
ميزة | الإطار C (فجوة مفتوحة) | الإطار H (الجانب المستقيم) |
|---|---|---|
إمكانية الوصول | ممتاز (وصول ثلاثي الجوانب) | مقيد (الأعمدة تمنع الوصول) |
الصلابة والانحراف | معتدل (عرضة للفجوة الزاويّة) | عالية (الحد الأدنى من الانحراف) |
البصمة | مدمج (لا يتطلب حفرة) | كبيرة (غالبًا ما تتطلب أعمالًا أساسية) |
تشغيل الإنتاج المثالي | مزيج عالي، حجم منخفض (HMLV) | مزيج منخفض، حجم كبير |
تعقيد الأدوات | محطة واحدة، تقدمية بسيطة | معقدة ومتعددة المحطات التقدمية |
سعة التحميل خارج المركز | فقير إلى عادل | ممتاز |
تقلب الإنتاج يملي اختيار المعدات. تفضل إطارات الفجوة البيئات عالية المزيج ومنخفضة الحجم (HMLV). المرونة التشغيلية هي المحرك الأساسي هنا. قد تقوم آلة واحدة بتثقيب الأقواس في الصباح والعملات المعدنية في فترة ما بعد الظهر. تعمل السرعة المتأصلة في ذاكرة الوصول العشوائي على زيادة الإنتاجية للعقود المتنوعة وقصيرة المدى. تستفيد الخطوط المخصصة عالية الحجم، والتي تختم نفس الجزء ملايين المرات، بشكل أكبر من البيئة الصلبة منخفضة التآكل للضغط ذو الجانب المستقيم. تقوم بنشر مكابس الفجوة عندما تكون خفة الحركة أكثر أهمية من القوة الغاشمة والمستمرة.
تتفوق بيئة العمل الخاصة بالتغذية اليدوية بشكل كبير على مكبس الفتحة المفتوحة. لا يتعين على المشغلين الوصول إلى أعمدة فولاذية ثقيلة. رؤية منطقة الأدوات ممتازة، مما يقلل من التعب ويحسن مراقبة الجودة. التكامل الآلي واضح ومباشر. تتلاءم الروبوتات وتغذية الملفات وأنظمة إخراج الأجزاء الآلية بسهولة مع غلاف الماكينة. يمكنك تركيب وحدة تغذية مؤازرة على جانب واحد، وناقل خردة في الخلف، وترك الجزء الأمامي مفتوحًا للوصول إلى الصيانة دون تعارضات مكانية.
يؤثر الانحراف المتأصل في إطار الفجوة على عمر الأدوات. أدوات كربيد شديدة التحمل هشة. إذا حدث فجوات في إطار الضغط تحت الحمل، فسوف تنحرف أداة التثقيب والقالب قليلاً. يؤدي هذا إلى تقطيع الكربيد وتدمير الأداة. يجب عليك مطابقة تصميم القالب مع إطار الضغط. إذا كان يجب عليك تشغيل أجزاء عالية الدقة على مكبس الطاقة ذو الإطار C ، فاستخدم القوالب الموجهة بشكل كبير. سوف تمتص دبابيس التوجيه الضخمة والبطانات الكروية الموجودة داخل مجموعة القوالب بعض القوى الجانبية. يعمل توجيه القالب الداخلي هذا على حماية حواف القطع من الانحراف الزاوي للمكبس، مما يحول عبء المحاذاة من أذرع الضغط إلى قاعدة القالب.
إحدى الطرق العملية لتقليل فجوة الإطار هي تجنب تشغيل المطبعة بكامل طاقتها. يساعد الحفاظ على هامش الأمان، مثل استخدام مكبس أكبر من الحمولة المطلوبة، على تقليل الانحراف وإطالة عمر المعدات. يمكن أن يؤدي تركيب أجهزة مراقبة الحمولة إلى اكتشاف حالات التحميل الزائد وإيقاف الماكينة عند تجاوز الحدود. بالنسبة للتطبيقات الصعبة، يمكن لتعديلات قضيب الربط تحسين صلابة الإطار مع الحفاظ على مرونة التصميم ذو الفجوة المفتوحة.
تعتمد متطلبات الصيانة على نظام القيادة. تحتاج المكابس الميكانيكية إلى فحوصات منتظمة للقوابض والفرامل والحذافات ونقاط التشحيم وتوقيت الأمان. تتطلب المكابس الهيدروليكية مراقبة الأسطوانات ومستويات الضغط وحالة الزيت. بغض النظر عن نوع النظام، يجب معالجة العلامات المبكرة مثل الاهتزاز غير العادي أو الضوضاء غير الطبيعية أو تسرب الزيت أو التآكل المفرط للدليل بسرعة لمنع تلف المعدات وتوقفها عن العمل.
يمثل التصميم المفتوح ثلاثي الجوانب تحديات فريدة للسلامة. لدى المشغلين نقاط وصول متعددة إلى منطقة الخطر. تكاملات السلامة الصارمة إلزامية. يجب أن تغطي الستائر الخفيفة منطقة عمل المشغل الأساسي. يمكنك تكوينها لبدء جهاز استشعار الوجود (PSDI) إذا كانت اللوائح المحلية تسمح بذلك، مما يؤدي إلى تسريع العمليات اليدوية. تضمن أدوات التحكم ذات اليدين أن تكون يدي المشغل خالية من الأدوات قبل نزول المكبس. يجب أن تمنع وسائل الحماية الصلبة، مثل دروع البولي كربونات أو الشبكات الفولاذية، الوصول إلى الجوانب والجزء الخلفي من مساحة القالب. يتطلب استيفاء معايير OSHA وANSI اتباع نهج شامل لحراسة الظرف المفتوح بالكامل.
يتطلب تقييم استثمارات المعدات النظر في تخصيص الموارد وتأثير المنشأة. عادةً ما تكون المساحة الأمامية ومتطلبات التثبيت لإطار الفجوة أقل من مكبس الجانب المستقيم ذي الحمولة المماثلة. يؤدي هذا الحاجز المنخفض أمام الدخول إلى تحرير الموارد لتحسين الأدوات أو أنظمة QDC أو معدات التشغيل الآلي. يوفر تعدد الاستخدامات على المدى الطويل قيمة تشغيلية مستمرة. يمكن لآلة واحدة التعامل مع مجموعة كبيرة ومتنوعة من الأشكال الهندسية والمواد. تضمن هذه القدرة على التكيف أن الماكينة نادرًا ما تظل في وضع الخمول، مما يزيد من معدلات استخدام أرضية متجرك.
يجب أن تأخذ حسابات العائد على الاستثمار في الاعتبار ساعات العمل التي تم توفيرها ووقت تشغيل الماكينة. قم بقياس الوقت المحدد الذي يستغرقه تغيير القالب على مكبس الإطار المغلق مقابل مكبس الفتحة المفتوحة. تنفيذ مبادئ تبادل الدقيقة الواحدة (SMED). اضرب تلك الدقائق التي تم توفيرها في معدل العمالة في متجرك، ثم في عدد التغييرات سنويًا. تتضاعف مكاسب الكفاءة بسرعة. تعمل القدرة على تقديم العطاءات على عقود متنوعة وقصيرة المدى على زيادة كثافة جدول الإنتاج الخاص بك. كلما تمكنت من إعداد وظيفة بشكل أسرع، أصبحت منشأتك أكثر قدرة على المنافسة لتصنيع الدفعات الصغيرة.
فيما يلي الخطوات التالية القابلة للتنفيذ لمنشأتك:
قم بمراجعة عمليات الإنتاج الحالية لديك لتحديد تكرار عمليات تبديل القوالب ومتوسط الحمولة المطلوبة.
قم بحساب التحميل الدقيق خارج المركز والتوازي المطلوب من السرير إلى الكبش لقوالبك الأكثر تعقيدًا لاستبعاد مخاطر الانحراف.
قم بقياس المساحة الأرضية المتاحة لديك لتحديد ما إذا كان تخطيط إطار الفجوة المدمج يتيح تدفق تصنيع خلوي أكثر كفاءة.
استشر الشركة المصنعة للصحافة لإجراء اختبار محدد لرصد الحمولة على أثقل التطبيقات لديك قبل الانتهاء من اختيار المعدات.
ج: يتراوح النطاق القياسي بين 10 و250 طنًا. تحد الفيزياء الإنشائية من الحمولات الأعلى لأن التصميم الأمامي المفتوح يعمل كرافعة. عادةً ما يؤدي الدفع لما يزيد عن 250 طنًا إلى انحراف زاوي غير مقبول. على الرغم من وجود نماذج مخصصة نادرة يصل وزنها إلى 400 طن، إلا أنها تتطلب تعزيزًا ضخمًا للفولاذ مما يلغي فوائد توفير المساحة.
ج: نعم، ولكن فقط للقوالب التقدمية القصيرة أو البسيطة. طول السرير المحدود يقيد عدد المحطات. يمكن أن يتسبب الانحراف الزاوي المتأصل تحت الحمل في تآكل ملزم أو غير متساوٍ في الأدوات التقدمية الطويلة شديدة التحمل. تُفضل الإطارات H بشدة للعمل التقدمي المعقد.
ج: الفجوة ناتجة عن فيزياء التصميم المفتوح من الأمام. عندما يضغط المكبس على قطعة الشغل، فإن القوة المتساوية تدفع إلى أعلى مقابل إطار الضغط. بدون أعمدة أمامية لتثبيت الهيكل معًا، ينحني النصف العلوي من الإطار قليلاً للأعلى وللخلف تحت الحمولة القصوى.
ج: يتميز الإطار C بواجهة وجوانب مفتوحة، مما يوفر إمكانية وصول ممتازة للمشغلين وتغييرات سريعة للأدوات. يحتوي الإطار O، أو المكبس ذو الجانب المستقيم، على هيكل حلقة مغلقة بأربعة أعمدة زاوية. يوفر الإطار O صلابة فائقة وانحرافًا زاويًا صفرًا ولكنه يقيد الوصول إلى منطقة الأدوات.
ج: تعتبر المكابس الهيدروليكية أفضل بشكل عام للرسم العميق. يمكنهم توفير قوة كاملة وثابتة طوال طول الشوط بالكامل. تصل المكابس الميكانيكية إلى الحد الأقصى للحمولة فقط عند الجزء السفلي من الشوط، مما قد يؤدي إلى تمزيق المعدن أثناء عمليات السحب العميقة والمستمرة.
ج: يجب تثبيت هذه المكابس بشكل آمن لمنع المشي بسبب الاهتزاز أثناء التشغيل. يتم عادةً تثبيتها بمسامير على وسادة خرسانية مسلحة باستخدام براغي تثبيت شديدة التحمل. غالبًا ما يتم تركيب حوامل عزل الاهتزاز أو وسادات التسوية المتخصصة بين أقدام الضغط والأرضية لامتصاص الصدمات.
