تؤدي صيانة الأدوات غير المخطط لها ومعدلات الخردة المرتفعة إلى تدمير هوامش الربح في التصنيع بكميات كبيرة. عادةً ما تعود هذه المشكلات إلى نقطة فشل واحدة: سلامة الأدوات المخترقة. في حين أن التدهور التدريجي للأداة يحدث بشكل طبيعي على مدار ملايين الدورات، فإن تآكل قوالب الختم المبكر يعطل جداول الإنتاج، ويضخم تكلفة كل قطعة، ويجبر على إجراء إصلاحات طارئة تفاعلية. يتطلب الانتقال من مكافحة الحرائق التفاعلية إلى الوقاية الاستباقية إجراء تقييم منهجي لآليات التآكل. يجب عليك تحليل تعدين فولاذ الأداة، ومحاذاة الضغط، وكيمياء التشحيم لتحديد التدخل الأكثر فعالية. لا يمكن للمصنعين الاعتماد على عمليات الفحص البصري وحدها لقياس صحة الأداة. يتطلب الإنتاج الحديث فهمًا صارمًا للفيزياء التي تحدث داخل الصحافة. من خلال تشخيص الوضع الدقيق للفشل، يقوم المهندسون بتنفيذ حلول مستهدفة تعمل على إطالة عمر الأداة وتحسين جودة الجزء وتحقيق استقرار مخرجات الإنتاج.
تحديد آلية التآكل أولاً: يعد التمييز بين التآكل اللاصق (القذارة)، والتآكل الكاشط، والتعب الحراري، والتعب الميكانيكي أمرًا بالغ الأهمية قبل الاستثمار في تعديلات الأدوات أو الطلاءات الجديدة.
يعد عدم تطابق المواد والركيزة السبب الرئيسي: يؤدي ظهور الفولاذ المتقدم عالي القوة (AHSS) في كثير من الأحيان إلى التغلب على أدوات الفولاذ القديمة، مما يستلزم ترقية مواد القالب أو الطلاءات الهندسية السطحية المتقدمة (PVD/CVD).
التشحيم والمحاذاة تملي عائد الاستثمار: حتى أدوات الفولاذ المتميزة سوف تفشل قبل الأوان في حالة وجود انحراف للضغط، أو إزالة غير مناسبة للقالب، أو عدم كفاية تشحيم الحدود.
تتفوق الصيانة التنبؤية على الصيانة المجدولة: يعمل دمج أجهزة مراقبة الحمولة وأجهزة الاستشعار الداخلية وأنظمة إدارة الصيانة المحوسبة (CMMS) على تحويل نموذج الصيانة من التفاعلي إلى التنبؤي، مما يزيد من دورة حياة قالب الختم إلى أقصى حد.
جدول المحتويات
يؤثر ختم تآكل القالب على أكثر من تكاليف الإصلاح. يؤدي فشل الأدوات المتكرر إلى زيادة وقت التوقف عن العمل ومعدلات الخردة ونفقات الصيانة. إن وضع معايير أداء قابلة للقياس يساعد الشركات المصنعة على التحكم في التكاليف وتحسين عمر خدمة القالب.
نوع التكلفة | النفقات الرئيسية |
|---|---|
التكاليف المباشرة | استبدال الثقب، وإصلاح القوالب، وتصنيع الآلات EDM، وأعمال الصيانة |
التكاليف غير المباشرة | توقف الإنتاج، الأجزاء المرفوضة، فحص الجودة، تأخر التسليم |
يمكن للتكاليف غير المباشرة أن تزيد بشكل كبير من التأثير المالي الإجمالي لتآكل الأدوات المبكر.
يجب على الشركات المصنعة مراقبة المؤشرات التالية:
عدد الزيارات لكل شحذ: دورات الختم بين عمليات الشحذ.
تكلفة الأدوات لكل جزء: إجمالي نفقات الأدوات مقسومًا على الأجزاء المقبولة المنتجة.
معدل الخردة: النسبة المئوية للمكونات المختومة المرفوضة.
وقت التوقف عن العمل: ساعات الإنتاج الضائعة بسبب صيانة الأدوات.
عمر الأداة: إجمالي الضربات قبل استبدال المكون.
التحقق من خصائص المواد: التحقق من سمك الورقة وقوة الشد.
تقييم فولاذ الأداة: تأكد من درجة الفولاذ وصلابة السطح.
تحسين خلوص القالب: مطابقة خلوص القطع مع متطلبات المواد.
تعيين أهداف الصيانة: استخدم أعداد الضربات التاريخية وبيانات أداء الأدوات.
حالة الأدوات | الإجراء الموصى به |
|---|---|
ارتداء حافة طفيفة | شحذ وفحص |
كثرة الحكة أو التآكل | تحسين التشحيم أو ترقية الطلاء |
الضرر المتكرر باللكمة | تحقق من المحاذاة والتخليص ومواد الأداة |
الفشل المستمر والتوقف العالي | فكر في إعادة تصميم القالب أو استبداله |
الهدف هو تقليل تكلفة الأدوات لكل جزء مقبول، بدلاً من التركيز فقط على نفقات الإصلاح الفردية.

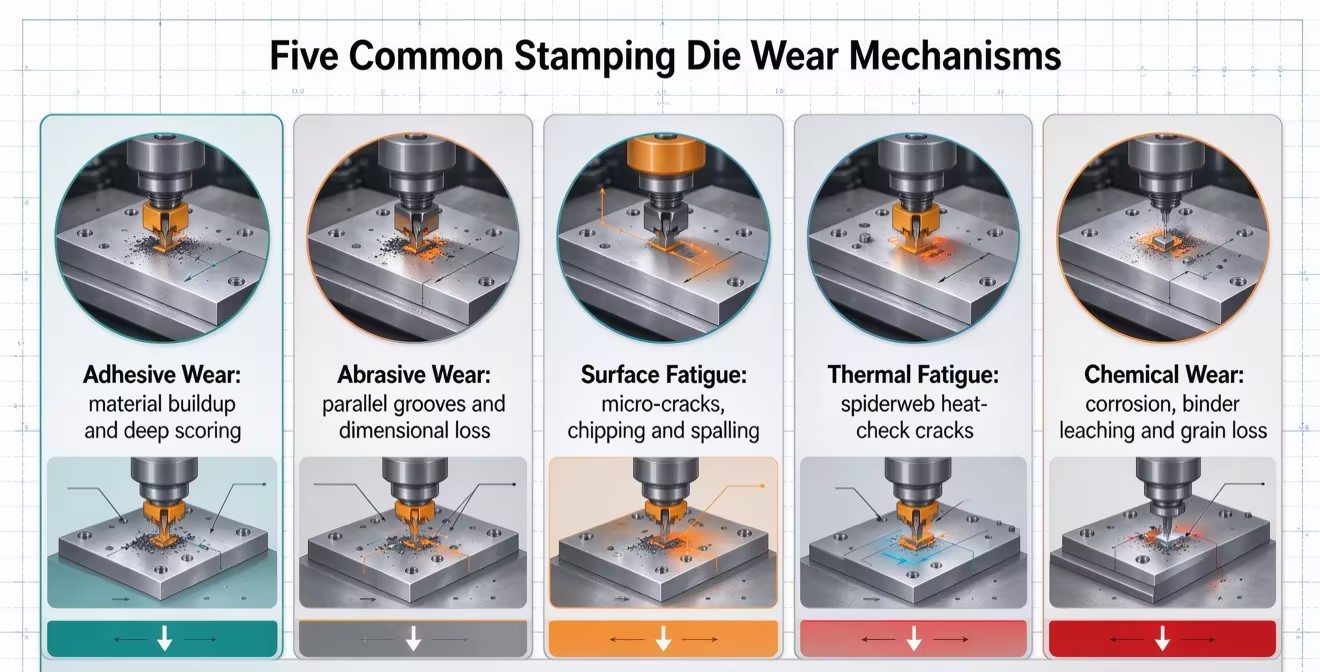

ينتج تآكل قالب الختم المبكر عن الاحتكاك والإجهاد الميكانيكي وتقلبات درجات الحرارة والتفاعلات الكيميائية. يساعد تحديد آلية التآكل المحددة الشركات المصنعة على اختيار مواد الأدوات والطلاءات والتشحيم واستراتيجيات الصيانة المناسبة لإطالة عمر خدمة القالب.
يحدث التآكل اللاصق عندما يتسبب الضغط العالي والاحتكاك في التصاق الصفائح المعدنية بسطح قالب الختم. يؤدي نقل المواد هذا إلى حدوث خدوش، ويزيد من قوة التجريد، ويسرع من تلف الأدوات. يساعد التشحيم المناسب والطلاءات السطحية المتوافقة وظروف التشكيل المُحسّنة على تقليل التهيج وتحسين متانة القالب.
يتطور التآكل الكاشطة عندما تخدش الجزيئات الصلبة أو الحطام المعدني أو مقياس السطح المواد وتزيلها من أسطح الأدوات. تشمل الأعراض الشائعة الأخاديد المتوازية وحواف القطع الباهتة وعدم دقة الأبعاد. يساعد الحفاظ على أسطح الصفائح المعدنية النظيفة واختيار الفولاذ أو الطلاءات المقاومة للتآكل على تقليل الضرر الكاشط.
ينتج إجهاد السطح عن أحمال الختم المتكررة التي تؤدي تدريجيًا إلى حدوث شقوق مجهرية في فولاذ الأدوات. يمكن أن تتطور هذه الشقوق إلى تقطيع الحواف أو تشظي السطح أو الكسر. تساعد المعالجة الحرارية المناسبة والصلابة والمتانة المتوازنة والتحميل المتحكم فيه على منع فشل التعب المبكر.
يحدث التعب الحراري عندما يتسبب التسخين والتبريد المتكرر في تمدد وانكماش أسطح قالب الختم. يمكن أن يؤدي ذلك إلى حدوث شقوق سطحية دقيقة، تُعرف باسم فحص الحرارة، مما قد يؤدي إلى فقدان المواد بمرور الوقت. يساعد تحسين سرعة الختم والتشحيم والتبريد واختيار مواد الأداة على تقليل الضغط الحراري.
يحدث التآكل عندما تتفاعل مواد التشحيم أو المواد المضافة أو المواد الكيميائية المعالجة غير المتوافقة مع مواد الأدوات. قد تؤدي بعض التركيبات الكيميائية إلى إتلاف الأسطح الفولاذية للأدوات أو مواد ربط الكربيد، مما يقلل من مقاومة التآكل وعمر الخدمة. يساعد اختيار مواد التشحيم ومواد الأدوات المتوافقة كيميائيًا على منع الأعطال المرتبطة بالتآكل.
آلية الارتداء | الأعراض المرئية على الجزء/الأداة | فحص فوري لطابق المتجر |
|---|---|---|
التآكل اللاصق (الجالنج) | سجل عميق على الأجزاء المرسومة، وتراكم المواد على اللكمة | تحقق من تركيز مادة التشحيم ومحاذاة فوهة الرش |
التآكل الكاشطة (التسجيل) | أخاديد متوازية على سطح القالب، مما يؤدي إلى فقدان الأبعاد بسرعة | افحص الملف الوارد للتأكد من عدم وجود مقياس ثقيل أو نتوءات الحز |
التعب السطحي (التقطيع) | شظايا مفقودة على حواف القطع، زيادة مفاجئة في النتوءات | تحقق من صلابة فولاذ الأداة (HRC) وتحقق من توازي الضغط |
التعب الحراري (فحص الحرارة) | شقوق صغيرة تشبه شبكة العنكبوت على سطح الأداة | مراقبة درجة حرارة تشغيل الأداة وضبط سرعة الضغط |
إن تحديد آلية التآكل يوفر الأعراض، ولكن يجب على المهندسين البحث بشكل أعمق للعثور على الأسباب الجذرية. عادة ما ينبع الفشل المبكر من الانفصال بين معايير تصميم الأداة وواقع أرضية الإنتاج.
يتطلب اختيار الفولاذ المناسب للأداة تحقيق التوازن بين المتانة ومقاومة التآكل. توفر المواد القديمة مثل D2 أداءً أساسيًا لائقًا للفولاذ الطري، لكنها تفشل كثيرًا عند تكليفها بتشكيل سبائك حديثة عالية القوة. إن الانتقال إلى فولاذ تعدين المساحيق (PM) مثل CPM-10V أو استخدام إدراجات كربيد صلبة يوفر الفاناديوم أو كربيدات التنغستن اللازمة لمقاومة التآكل الشديد. يمنع التوزيع الموحد للكربيد في الفولاذ PM تجمع الكربيد الكبير الذي يؤدي غالبًا إلى تقطيع الفولاذ السبيكي التقليدي.
حتى الفولاذ PM الأكثر تقدمًا سوف يفشل إذا كانت المعالجة الحرارية معيبة. تترك عملية إزالة الكربنة أثناء عملية التصلب طبقة خارجية ناعمة تتآكل على الفور. على العكس من ذلك، فإن التقسية غير الكافية تترك القلب هشًا وعرضة للكسر تحت الحمل. إن الالتزام الصارم بالمواصفات المعدنية، بما في ذلك درجات حرارة الأوستنة المناسبة ودورات التقسية المتعددة، أمر غير قابل للتفاوض للحصول على قالب ختم صحي.
يمكن أن يؤدي عدم محاذاة الصحافة والانحراف المفرط إلى إزالة غير متساوية للقالب، وتآكل سابق لأوانه، وتلف الأدوات. تؤثر أنظمة التوجيه البالية، والتحميل خارج المركز، وصلابة الإطار غير الكافية على التوازي بين الكبش والسرير. تساعد عمليات فحص الضغط المنتظمة وتعديلات الذراع وفحوصات المحاذاة الديناميكية في الحفاظ على دقة الختم وإطالة عمر الأدوات.
يحدث سحب البزاقة عندما تعود الخردة المثقوبة إلى سطح القالب بدلاً من السقوط، مما قد يؤدي إلى إتلاف اللكمات ومكونات القالب أثناء الضربة التالية. تشمل الأسباب الشائعة الشفط والتزييت المفرط والمغناطيسية المتبقية. تساعد هندسة القالب المناسبة، ومسامير القاذف، وأنظمة إزالة الخردة المناسبة على منع سحب البزاقة والحفاظ على إنتاج مستقر.
يؤدي تشحيم الختم غير المناسب إلى زيادة الاحتكاك والحرارة والتهيج، مما يؤدي إلى تسريع تآكل القالب. يجب أن تتوافق مواد التشحيم مع مواد قطعة العمل ومتطلبات التشكيل، خاصة بالنسبة للفولاذ عالي القوة وعمليات السحب العميق. يساعد الاستخدام المتسق لمواد التشحيم والفحص المنتظم للفوهة على منع ظهور البقع الجافة وتحسين جودة التشكيل وتقليل تلف الأدوات.
يمكن أن تؤثر اختلافات الصفائح المعدنية في السُمك والصلابة وحالة السطح على خلوص القطع وأداء الأدوات. تتطلب المواد عالية القوة مثل AHSS قوى تشكيل أكبر وتصميمات قوالب مناسبة. تساعد مراقبة جودة المواد الواردة وضبط مواصفات الأدوات على تقليل التآكل غير المتوقع وعيوب الأبعاد وانقطاعات الإنتاج.
يتطلب منع التآكل المبكر لقوالب الختم مجموعة من ترقيات المواد والتحسين الميكانيكي والمراقبة الآلية والصيانة الوقائية. تساعد معالجة الأسباب الأساسية على تحسين موثوقية الأدوات وتقليل تكاليف الإنتاج على المدى الطويل.
تعمل أدوات الفولاذ المتقدمة والطلاءات السطحية على تحسين مقاومة التآكل وتقليل الاحتكاك في تطبيقات الختم الصعبة. يوفر الفولاذ المساحيق المعدني وكربيد التنجستن متانة معززة لظروف التشغيل المناسبة، بينما تساعد الطلاءات PVD وCVD وTD على تقليل التهيج وتلف السطح. يمكن أن يؤدي اختيار المواد والطلاء المناسب إلى إطالة عمر الأداة وتقليل تكرار الشحذ.
يعد التخليص الصحيح للقالب ومحاذاة الضغط ضروريين لأداء الختم المتسق. يجب على المهندسين ضبط الخلوص من التخريم إلى القالب وفقًا لسمك المادة وقوتها ومتطلبات القطع. تساعد عمليات الفحص المنتظمة لتوازي الكبش، وأنظمة التوجيه، وصلابة الضغط على منع التحميل غير المتساوي، والنتوءات المفرطة، والفشل المبكر للأدوات.
توفر أنظمة التشحيم الآلية توزيعًا متسقًا لمواد التشحيم، مما يقلل الاحتكاك ويمنع التلامس الجاف أثناء الختم. يمكن لأجهزة الاستشعار الداخلية وأنظمة مراقبة الحمولة اكتشاف القوى غير الطبيعية وسوء التغذية وسحب البزاقة قبل حدوث ضرر كبير. تعمل هذه التقنيات على تحسين استقرار العملية وتقليل هدر المواد وتقليل وقت التوقف غير المتوقع.
تساعد أنظمة إدارة الصيانة المحوسبة (CMMS) الشركات المصنعة على تتبع دورات الختم وجداول الصيانة واستبدال المكونات وفشل الأدوات. تدعم بيانات الأداء التاريخية التخطيط للصيانة الوقائية وتحدد مشكلات التآكل المتكررة. يعمل هذا النهج المبني على البيانات على تحسين موثوقية المعدات، وإطالة عمر خدمة القالب، وتقليل تكاليف الصيانة.
اسحب بيانات الخردة التاريخية ووقت التوقف عن العمل لتحديد القوالب الثلاثة الأعلى صيانة والتي يتم تشغيلها حاليًا في منشأتك.
قم بإجراء فحص محاذاة الضغط الديناميكي لقياس توازي الكبس وخلوص الذراع تحت حمولة الختم الفعلية.
قم بمراجعة نظام تطبيق التشحيم الحالي لديك لتحديد الفوهات المسدودة، أو أنماط الرش غير المتناسقة، أو لزوجة السائل غير الصحيحة.
تأكد من أن خلوص القطع الخاص بك يتوافق مع قوة القص المحددة وسمك مادة الملف الواردة.
قم بتنفيذ نظام صارم لتتبع عدد ضربات الرسم لجدولة الشحذ الوقائي قبل حدوث فشل كارثي في الحافة.
ج: يختلف العمر المقبول بشكل كبير بناءً على المادة التي يتم ختمها وفولاذ الأداة المستخدم. قد يحقق الفولاذ الطري القياسي الذي يتم قطعه بالقالب ما بين 500000 إلى 1000000 ضربة بين عمليات الشحذ. ومع ذلك، فإن ختم الفولاذ المتقدم عالي القوة (AHSS) يمكن أن يقلل من العمر الافتراضي إلى 50000 ضربة بدون طلاءات متخصصة أو فولاذ أدوات تعدين المساحيق.
ج: يؤدي إزالة القالب غير المناسب إلى إجبار الأداة على العمل بجهد أكبر. إذا كان الخلوص ضيقًا جدًا، فإن الاحتكاك يزداد بشكل كبير، مما يؤدي إلى تآكل سريع للكشط والغضب. إذا كان الخلوص فضفاضًا جدًا، تنحني المادة قبل أن تتمزق، مما يؤدي إلى نتوءات ثقيلة ويزيد من خطر سحب البزاقة. تعمل الخلوص الأمثل على توزيع قوى القطع بالتساوي.
ج: إن القيء في حد ذاته هو أحد الأعراض، وليس السبب الجذري. في حين يمكن للمشغلين تلميع المواد الملحومة بشكل دقيق لاستعادة السطح مؤقتًا، إلا أن الغليان سيعود ما لم يتم إصلاح المشكلة الأساسية. تتطلب الوقاية الدائمة ترقية كيمياء مواد التشحيم، أو تطبيق طلاءات سطحية مضادة للاحتكاك، أو تغيير درجة فولاذ الأداة.
ج: لا يوجد طلاء واحد أفضل؛ ذلك يعتمد على وضع الفشل. يوفر نيتريد التيتانيوم (TiN) مقاومة جيدة للتآكل للأغراض العامة. يعتبر كربونيتريد التيتانيوم (TiCN) ممتازًا للبيئات الكاشطة. بالنسبة لعمليات التشكيل والسحب العميق الشديدة المعرضة للتهيج، توفر الطلاءات ذات الانتشار الحراري (TD) أو ترسيب البخار الكيميائي (CVD) حماية فائقة.
ج: يؤدي سحب البزاقة إلى سحب الخردة المثقوبة إلى سطح القالب. عندما تدور المكبس مرة أخرى، فإن المثقاب المتصلب يسحق قطعة الخردة مباشرة في كتلة القالب. يتسبب هذا الضغط الموضعي الشديد في حدوث أضرار كارثية فورية، مما يؤدي في كثير من الأحيان إلى تقطيع حافة القالب أو تحطيم المثقاب تمامًا.
ج: نعم، يمكن تجريد العديد من طبقات الطلاء PVD وCVD كيميائيًا وإعادة تطبيقها بعد شحذ الأداة. ومع ذلك، يمكن أن تؤدي دورات التجريد المتكررة إلى تدهور سلامة سطح الركيزة الفولاذية الأساسية للأداة، مما قد يؤدي إلى تقصف الهيدروجين أو تغيرات مجهرية في الأبعاد بمرور الوقت.
