عندما يتجاوز الإنتاج عتبة 200 طن، فإن آلات الختم القياسية تواجه قيودًا مادية شديدة. يتفاقم الانحراف الزاوي وتآكل القالب المبكر بسرعة. وهذا يدمر دقة الأجزاء ويضخم ميزانيات الصيانة. يركز التحدي الهندسي على الحفاظ على تفاوتات صارمة للأجزاء. يتعين عليك أيضًا حماية القوالب التقدمية باهظة الثمن أثناء تطبيقات السكتة الدماغية المستمرة حيث يكون التحميل خارج المركز أمرًا لا مفر منه. يؤدي الاعتماد على المعدات ذات الإطار المفتوح للمواد ذات القياس الثقيل إلى فشل الأدوات ومعدلات الخردة غير المقبولة.
لحل هذه الإخفاقات الهيكلية، تصبح آلة ضغط الطاقة ذات الإطار H ضرورة مطلقة للتصنيع عالي القدرة. يؤدي تقييم هذه المعدات إلى تحويل التركيز من متطلبات الحمولة البسيطة إلى التحليل الشامل لصلابة الإطار والملامح الحركية. تؤدي الترقية إلى بنية الإطار المغلق إلى تغيير جذري في كيفية تعامل منشأة الختم مع قوى الضغط الشديدة وعمليات التشكيل المعقدة متعددة المحطات.
الصلابة الهيكلية تملي عمر القالب: يعمل التصميم ذو الحلقة المغلقة والأربعة أعمدة للإطار H على التخلص من 'الانعراج' والانحراف الزاوي المتأصل في مكابس الإطار C، مما يؤدي بشكل مباشر إلى إطالة عمر القوالب التقدمية المعقدة.
معالجة فائقة للأحمال خارج المركز: يحافظ بناء الإطار المتماثل وأنظمة توجيه الشرائح المتقدمة (على سبيل المثال، حواجز ذات 8 نقاط) على التوازي حتى في ظل التحميل الشديد خارج المركز أثناء الختم متعدد المحطات.
المتطلبات الأساسية للأساسات والمرافق: تتطلب مكابس الطاقة ذات الإطار H ذات الحمولة العالية استثمارات كبيرة في البنية التحتية، بما في ذلك أساسات الحفرة الخرسانية المتخصصة، وعزل الاهتزازات، والخلوص المناسب للرافعة العلوية.
القيمة طويلة الأجل مقابل النفقات الرأسمالية المقدمة: في حين أن الإنفاق الرأسمالي الأولي أعلى بكثير من البدائل المفتوحة، يتم تحقيق عائد الاستثمار من خلال انخفاض معدلات الخردة، وعدد أقل من عمليات إعادة بناء القالب، وارتفاع عدد الأشواط المستمرة في الدقيقة (SPM) في تطبيقات القياس الثقيل.
جدول المحتويات
يقدم الختم ذو الحمولة العالية ضغطًا ميكانيكيًا شديدًا لكل من الماكينة والأدوات. يتطلب النجاح في عملية الختم عالية السعة أساسًا هيكليًا قادرًا على امتصاص هذه القوى دون المساس بدقة أبعاد الجزء النهائي. عندما تدفع المكبس إلى أقصى حدوده، فإنك تكشف كل ضعف في صبه وتجميعه.
نرى ثلاث نقاط فشل ميكانيكية أساسية في بيئات الختم الثقيلة. أولاً، تؤدي فجوة الإطار إلى تغيير زاوية دخول المثقاب. ثانيًا، تؤدي حركة الانزلاق الجانبية المفرطة إلى قيام المثقاب بحلق مصفوفة القالب. ثالثًا، تتسبب الصدمة المفاجئة الشديدة في حدوث كسور في مكونات الضغط الداخلية. يجب عليك هندسة هذه المخاطر خارج العملية قبل تغذية الملف الأول.
توفر مكابس OBI وC-frame وصولاً ممتازًا إلى القالب ولكنها تتمتع بصلابة أقل في ظل الأحمال الثقيلة. عند التشغيل بالقرب من السعة القصوى، يمكن أن يتشوه الإطار المفتوح قليلاً، مما يتسبب في اختلال محاذاة الثقب والقالب، وتآكل أسرع للأداة، وانخفاض دقة الأجزاء.

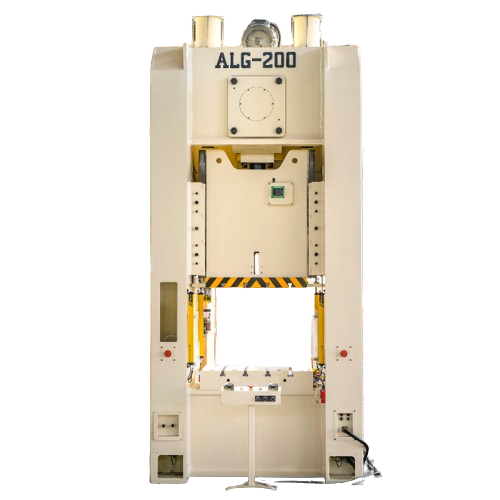

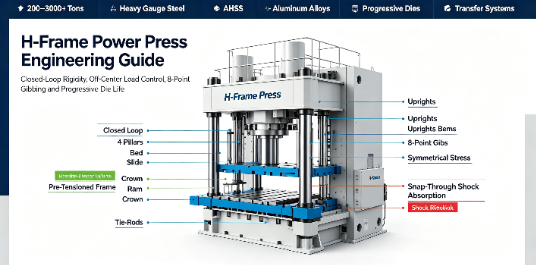

تستخدم مكابس الإطار H بنية مغلقة من أربعة أعمدة لتوزيع القوى بالتساوي عبر الإطار. يقلل هذا التصميم من الانحراف، ويحافظ على توازي الشريحة، ويضمن أداء ختم أكثر استقرارًا أثناء العمليات ذات الحمولة العالية.
مواصفة | الإطار C (مفتوح من الخلف) اضغط | اضغط على الإطار H (الجانب المستقيم). |
|---|---|---|
تصميم الإطار | جبهة مفتوحة، صب أو لحام على شكل C | حلقة مغلقة، هيكل من 4 أعمدة |
الملف الانحراف | الانحراف الزاوي (فجوة "فم التمساح") | استطالة عمودية متناظرة (تحافظ على التوازي) |
سعة الحمولة | يقتصر عادة على 200-300 طن كحد أقصى | موازين بكفاءة من 200 إلى 3000+ طن |
يموت تأثير الحياة | التآكل المتسارع بسبب اختلال المحاذاة | عمر افتراضي ممتد بسبب المحاذاة الصارمة للثقب حتى الموت |
الوصول إلى الأدوات | وصول ثلاثي الجوانب (أمامي، يسار، يمين) | يقتصر على النوافذ الأمامية/الخلفية والنوافذ الجانبية المحددة |
عمليات التقطيع، وخاصة مع مواد AHSS، تولد قوى عكسية قوية عندما تنكسر المادة. يؤدي إطلاق الطاقة المفاجئ هذا إلى إنشاء أحمال صدمات يمكن أن تؤدي إلى إتلاف الإطار والأدوات وموجهات الشرائح إذا كانت المطبعة تفتقر إلى الصلابة الكافية.
تم تصميم مكابس الإطار H لامتصاص هذه التأثيرات من خلال الهياكل الفولاذية الثقيلة، والتيجان المعززة، وإطارات قضبان الربط سابقة الشد. يقلل هذا البناء الصلب من الاهتزاز، ويحمي نظام الأدوات، ويحسن الموثوقية أثناء عمليات التقطيع عالية القوة.
الصلابة الهيكلية للإطار ليست سوى نصف المعادلة. تحدد آلية القيادة كيفية تطبيق القوة على المادة. وهذا يحدد مدى ملاءمة الصحافة لتطبيقات محددة. يؤدي اختيار تقنية القيادة الصحيحة إلى تحسين معدلات الأشواط وإدارة متطلبات التشكيل الفريدة للمعادن المختلفة.
تُستخدم محركات العمود المرفقي القياسية على نطاق واسع في تطبيقات الختم العامة لأنها توفر سرعة عالية وأداء موثوقًا. ومع ذلك، عند الأحمال العالية، يمكن للقوة الزاوية من قضيب التوصيل أن تخلق ضغطًا جانبيًا على موجهات الانزلاق، مما يزيد من التآكل.
تعد محركات التروس اللامركزية أكثر ملاءمة لتطبيقات السحب العميق والثقيلة. إنها توفر القوة بشكل مباشر أكثر من خلال إطار الضغط، مما يوفر عزم دوران أعلى أثناء شوط التشكيل مع تقليل الأحمال الجانبية على الشريحة. يؤدي ذلك إلى تحسين الاستقرار، وحماية نظام التوجيه، ودعم العمليات الصعبة ذات الحمولة العالية.
تعمل أنظمة محرك الارتباط على تعديل حركة الشريحة عن طريق إبطاء سرعة التشكيل أثناء شوط العمل وزيادة سرعة العودة. وهذا يقلل من التأثير على القالب، ويحسن تدفق المواد أثناء السحب العميق، ويحافظ على كفاءة الإنتاج العالية. توفر المكابس المؤازرة تحكمًا أكبر باستخدام محركات قابلة للبرمجة لضبط ملف تعريف السكتة الدماغية، مما يسمح بوظائف مثل السكن السفلي لعمليات تشكيل خاصة. كما أنها تعمل على تحسين كفاءة الطاقة وتقليل التآكل الميكانيكي من خلال التحكم الأمثل في الحركة.
يتطلب اختيار مكبس الإطار H عالي السعة مطابقة مواصفات الماكينة مع متطلبات الإنتاج. يجب أن توفر الصحافة الصحيحة ما يكفي من القوة والاستقرار والدقة لدعم الأدوات والمواد. قد يؤدي التحديد غير الصحيح إلى ضعف جودة الجزء أو تآكل القالب بشكل مفرط أو توقف الإنتاج.
يعتمد اختيار الصحافة على أكثر من الحد الأقصى للحمولة. تمثل الحمولة القوة القصوى التي يمكن للآلة توليدها، بينما تحدد سعة الطاقة مدى فعالية الضغط في الحفاظ على القوة أثناء السكتة الدماغية.
بالنسبة لتطبيقات السحب العميق والتشكيل الثقيل، قد يؤدي اختيار المكبس حسب الحمولة فقط إلى عدم كفاية الأداء. يجب على المهندسين أيضًا مراعاة ما يلي:
قوة التشكيل المطلوبة
متطلبات الطاقة أثناء السكتة الدماغية
حجم القالب ووزنه
التوسع في الإنتاج في المستقبل
يجب أن يدعم حجم السرير والمسند القالب بشكل كامل لمنع التحميل غير المتساوي. تعتبر المساحة المناسبة لتفريغ الخردة مهمة أيضًا لتجنب تراكم المواد وحماية الأدوات.
يحافظ نظام توجيه الشريحة على المحاذاة بين القالب العلوي والسفلي أثناء الختم.
يدعم نظام التوجيه القياسي المكون من 4 نقاط الانزلاق في أربع زوايا ويعمل بشكل جيد مع الأحمال المتوازنة. ومع ذلك، قد يكون لها قيود عند تشغيل قوالب تقدمية كبيرة مع توزيع غير متساوي للقوة.
يوفر نظام Gib ذو 8 نقاط دعمًا إضافيًا في الاتجاهين الأيسر والأيمن والأمامي الخلفي. يؤدي ذلك إلى تحسين ثبات الشريحة، والحفاظ على محاذاة الثقب والقالب، وتقليل التآكل أثناء عمليات الختم المعقدة.
فوائد التوجيه المكون من 8 نقاط:
مقاومة أفضل للأحمال خارج المركز
تحسين دقة الجزء
حياة أطول للموت
أداء ختم تقدمي أكثر استقرارًا
تم تصميم مكابس الإطار H الحديثة لخطوط الإنتاج الآلية. يتيح هيكلها الصلب ومساحة العمل الكبيرة سهولة التكامل مع:
مغذيات سيرفو
أدوات تمليس الشعر
أنظمة النقل
معدات المناولة الروبوتية
قبل اختيار الصحافة، يجب على الشركات المصنعة تقييم:
ارتفاع خط التغذية
أبعاد فتح المواد
أنظمة الاتصالات الآلية
نقل متطلبات المساحة
يضمن التكامل المناسب تحديد موضع المواد بدقة وإنتاجًا مستقرًا وعالي السرعة مع تقليل أخطاء التغذية وتلف الأدوات.
تعمل قطاعات التصنيع المحددة على زيادة الطلب على المكابس ذات الجوانب المستقيمة عالية السعة. وفي صناعة السيارات، يتطلب التحول نحو السيارات الكهربائية ختم المكونات الهيكلية الضخمة. تتطلب صواني البطاريات وأقواس الهيكل المعزز أحجامًا كبيرة للسرير وصلابة هيكلية استثنائية. يجب عليك الحفاظ على التفاوتات الصارمة المطلوبة للحام الآلي الآلي في اتجاه مجرى النهر. إذا كان الجزء المختوم به زنبرك خلفي مفرط أو تباين في الأبعاد، فسوف تفشل روبوتات اللحام في ضرب القوس.
يؤدي الانتقال إلى مواد أخف وزنًا وأكثر صلابة إلى تغيير جذري في فيزياء الختم. تتطلب سبائك الألومنيوم المستخدمة في مجال الطيران والفضاء وAHSS حمولات تشكيل أعلى بكثير. إنها تولد قوى خاطفة عنيفة. فقط مكابس الطاقة ذات الإطار H المعززة بشدة هي التي تمتلك الكتلة الهيكلية ودقة التوجيه اللازمة لمعالجة هذه المواد المتقدمة. إن محاولة ختم AHSS على مكبس قديم مفتوح الإطار سيؤدي حرفيًا إلى تمزيق الماكينة بمرور الوقت.
يتطلب اختيار مكبس الإطار H عالي السعة تحقيق التوازن بين تكلفة المعدات، وكفاءة الإنتاج، وفوائد التشغيل على المدى الطويل. لا يقتصر القرار على شراء آلة فحسب، بل يتعلق أيضًا بتحسين أداء الأدوات، وتقليل وقت التوقف عن العمل، وتحسين عملية الإنتاج بأكملها.
تتطلب مكابس الإطار H ذات الجانب المستقيم استثمارًا أوليًا أعلى من مكابس الإطار C الأصغر حجمًا. تشمل التكلفة شراء الماكينة والنقل والتركيب وإعداد الأساس.
ومع ذلك، فإن هيكل الإطار الأقوى يقلل من انحراف الشريحة ويحسن محاذاة الثقب حتى القالب. ويساعد ذلك على إطالة عمر القالب، وتقليل إصلاحات الأدوات، وخفض معدلات الخردة أثناء الإنتاج على المدى الطويل.
بالنسبة للمصنعين الذين يستخدمون قوالب تقدمية باهظة الثمن، يمكن أن يؤدي تحسين الدقة والثبات إلى تحقيق وفورات كبيرة على مدار عمر خدمة الماكينة.
توفر مكابس الإطار C وصولاً أسهل لتغييرات الأدوات، بينما تركز مكابس الإطار H بشكل أكبر على الصلابة والأداء عالي التحميل. نظرًا لبنيتها المغلقة، قد تتطلب مكابس الإطار H معدات أكثر تقدمًا للتعامل مع القوالب الثقيلة.
لتحسين كفاءة التغيير، يمكن للمصنعين دمج ما يلي:
أنظمة التغيير السريع (QDC).
المشابك الهيدروليكية
رافعات القالب الهوائية
أنظمة دعم المتداول
تعمل هذه الحلول على تقليل وقت الإعداد وتسمح بضغط إطار H واحد للتعامل مع مهام الإنتاج المتعددة بكفاءة.
إن اختيار الشركة المصنعة المناسبة لا يقل أهمية عن اختيار مواصفات الماكينة. غالبًا ما يتم تخصيص المكابس ذات الحمولة العالية وفقًا لمتطلبات الإنتاج، مما يعني أن تخطيط المشروع يجب أن يأخذ في الاعتبار وقت الهندسة والتصنيع والتركيب والاختبار.
يجب أن يقدم المورد الموثوق به:
الدعم الفني أثناء اختيار الجهاز
توفر قطع الغيار
المساعدة في التثبيت
إرشادات الصيانة
دعم الخدمة على المدى الطويل
يساعد الدعم القوي لما بعد البيع على تقليل فترات التوقف غير المتوقعة ويضمن التشغيل المستقر للمكونات المهمة مثل أنظمة التشحيم، ووحدات القابض والفرامل، والأنظمة الهيدروليكية.
ج: الفرق الأساسي هو التصميم الهيكلي. يتميز الإطار C بواجهة مفتوحة، مما يتيح سهولة الوصول إلى الأدوات ولكنه يعاني من الانحراف الزاوي تحت الأحمال العالية. يتميز الإطار H بتصميم ذو حلقة مغلقة وأربعة أعمدة يزيل هذا الانحراف، ويحافظ على التوازي الصارم بين الشريحة والسرير أثناء التشغيل.
ج: ينتقل المصنعون عادةً إلى المكابس ذات الجانب المستقيم عندما تتجاوز العمليات 200 إلى 300 طن. وبعد تجاوز هذه العتبة، تتسبب القيود المادية للتصميمات ذات الإطار المفتوح في انحراف مفرط، مما يؤدي إلى تآكل سريع للقالب وتفاوتات غير مقبولة في الأجزاء.
ج: من خلال القضاء على الانحراف الزاوي، تضمن المكبس دخول المثقاب إلى تجويف القالب بشكل مستقيم تمامًا في كل مرة. تمنع هذه المحاذاة الصارمة الثقب من الاحتكاك بمصفوفة القالب، مما يقلل بشكل كبير من التآكل، ويمنع قص الحواف، ويطيل الوقت بين عمليات الشحذ المطلوبة.
ج: تتطلب المكابس ذات الحمولة العالية أساسات خرسانية متخصصة ومعزولة. يتضمن ذلك حفر حفرة، وصب كتلة من الخرسانة المسلحة بالقصور الذاتي، وتركيب منصات تخفيف الاهتزاز أو عوازل زنبركية لمنع ختم موجات الصدمة من إتلاف أرضية المصنع والمعدات المجاورة.
ج: نعم، فهي مصممة خصيصًا لذلك. إن البناء المتناظر المكون من أربع أعمدة، جنبًا إلى جنب مع أنظمة التوجيه المتقدمة مثل الأذرع ذات 8 نقاط، يقيد حركة الانزلاق الجانبية والطولية. وهذا يمنع الكبش من الإمالة عندما تمارس القوالب التقدمية قوى غير متساوية عبر السرير.
ج: يلتقط نظام الذراع ذو 8 نقاط الانزلاق في جميع الزوايا الأربع، ويتحكم في الحركة في كل من الاتجاهين من الأمام إلى الخلف ومن اليسار إلى اليمين. يوفر هذا التوجيه الشامل محاذاة فائقة للخرم حتى القالب مقارنةً بالأنظمة القياسية ذات الأربع نقاط، وهو أمر بالغ الأهمية للأدوات المعقدة ومتعددة المحطات.
