يؤدي تآكل القالب المبكر، ومعدلات رفض الأجزاء المرتفعة، ووقت التوقف غير المخطط له إلى استنزاف الربحية في عمليات ختم المعادن واسعة النطاق. عند التعامل مع القوالب التقدمية الضخمة، غالبًا ما تفشل المكابس التقليدية ذات الإطار الفجوة (الإطار C) تحت الأحمال الثقيلة. إنهم يعانون من الانحراف الزاوي، المعروف في أرضية المتجر باسم تأثير 'التثاؤب'. مع زيادة الحمولة، تنحني الواجهة المفتوحة للإطار C إلى الأعلى. يقوم هذا المرن الهيكلي بإلقاء الثقب والموت خارج المحاذاة المتوازية، مما يؤدي إلى تقطيع حواف القطع باهظة الثمن وإنتاج مكونات لا يمكن تحملها. إن تطوير التصميم الهيكلي هو الحل النهائي للقضاء على هذا الانحراف. تستخدم المكابس ذات الجانب المستقيم تصميمًا مغلقًا بإطار من أربعة أعمدة يحافظ على التوازي الصارم بين السرير والمكبس. تضمن هذه السلامة الهيكلية توزيعًا موحدًا للضغط، وتزيل التثاؤب الزاوي، وتضمن دقة قابلة للتكرار في التطبيقات ذات الحمولة العالية والسرير الكبير.

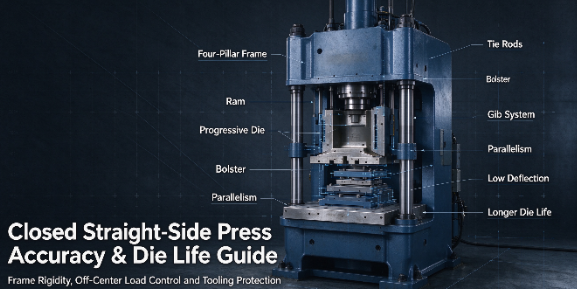

التفوق الهيكلي: تستخدم المكابس ذات الجانب المستقيم تصميم إطار مغلق من أربعة أعمدة يزيل الانحراف الزاوي، مما يضمن توزيع الضغط بشكل موحد عبر القوالب الكبيرة.
عمر ممتد للأداة: يؤدي التوازي المحسن من السرير إلى الكبش إلى تقليل التآكل الجانبي بشكل كبير على مسامير التوجيه وحواف القطع، مما يؤدي بشكل مباشر إلى إطالة عمر القوالب التقدمية باهظة الثمن.
اتساق الإنتاج: تعمل السرعة الثابتة وحركية الشوط التي يتم التحكم فيها على تحسين جودة الجزء، وتقليل العيوب على وجه التحديد مثل ترقق الجدار الجانبي في تطبيقات السحب العميق.
المقايضات التشغيلية: على الرغم من أنها توفر دقة وصلابة فائقة وسلامة معززة للمشغل، إلا أن المكابس ذات الجانب المستقيم تتطلب مساحة أكبر وهندسة أساس متخصصة وتوفر إمكانية وصول أكثر تقييدًا إلى القالب مقارنة بالمكابس المفتوحة.
جدول المحتويات

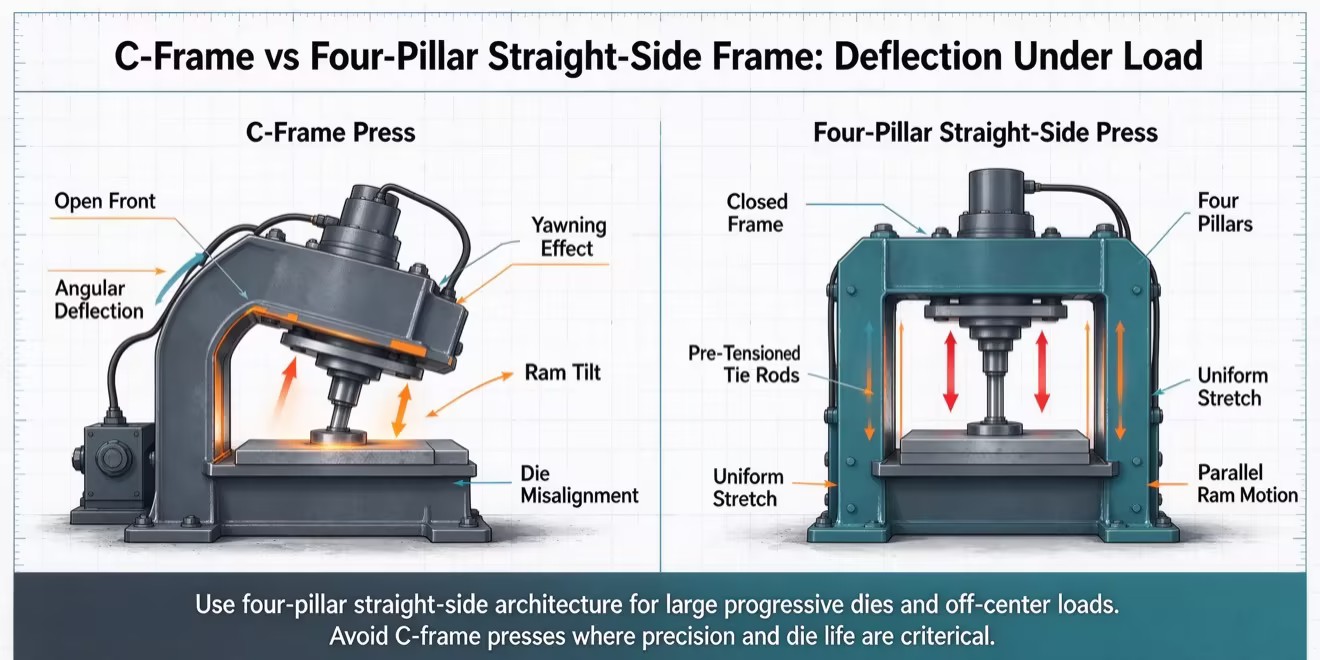

تستخدم المكابس ذات الجانب المستقيم بنية إطار صلبة ومتماثلة لتقليل الانحراف الزاوي أثناء الختم عالي الحمولة. على عكس مكابس الإطار C، التي قد تنثني تحت الأحمال الثقيلة، فإن التصميمات ذات الجانب المستقيم توزع القوى بشكل أكثر توازنًا من خلال القوائم المعززة وقضبان الربط المحملة مسبقًا. يعمل هذا على تحسين محاذاة الكبش إلى السرير، ويقلل من التآكل غير المتساوي للقالب، ويدعم دقة الختم المتسقة.
توفر المكابس ذات الجانب المستقيم ثباتًا أكبر عند التعامل مع الأحمال البعيدة عن المركز في القوالب التقدمية الكبيرة. تساعد نقاط التعليق المتعددة وأنظمة توجيه الشرائح القوية على توزيع القوى غير المتساوية الناتجة عن عمليات التثقيب والثني والتشكيل. وهذا يقلل من إمالة الكبش، ويمنع اختلال محاذاة الأدوات، ويحافظ على جودة الأجزاء المتسقة أثناء الإنتاج بكميات كبيرة.
توفر المكابس ذات الجانب المستقيم بشكل عام صلابة أعلى للإطار وتوزيعًا أكثر اتساقًا للحمولة مقارنة بالمكابس ذات الإطار المفتوح. يقلل هيكل الإطار المغلق من الانحراف ويدعم القوالب الكبيرة والعمليات ذات الحمولة العالية والختم الدقيق. توفر المكابس ذات الإطار المفتوح وصولاً أسهل للأدوات ولكنها أكثر عرضة للتشوه الزاوي تحت الأحمال الثقيلة أو البعيدة عن المركز. يعتمد اختيار الإطار المناسب على الحمولة وأبعاد القالب ومتطلبات الدقة.
تحدد آليات التوجيه الاستقرار الأفقي للكبش. يستخدم المصنعون تصميمات مختلفة لتحقيق هذا الاستقرار، واختيار التصميم المناسب يعتمد بشكل كبير على تطبيق الختم المحدد الخاص بك.
Gibs المربعة ذات الثماني نقاط: توفر تحكمًا استثنائيًا من خلال التقاط الشريحة في جميع الزوايا الأربع، من الأمام إلى الخلف ومن اليسار إلى اليمين. إنها توفر أقصى قدر من المقاومة للتحميل خارج المركز.
جيبس سداسية النقاط: غالبًا ما توجد في مكابس أصغر قليلاً ذات جوانب مستقيمة، مما يوفر توازنًا بين إدارة التمدد الحراري والثبات الجانبي.
أدلة المحامل الأسطوانية: توفر دقة احتكاك منخفضة للتطبيقات عالية السرعة للغاية، مثل ختم تصفيح المحرك، حيث يجب تقليل التمدد الحراري الناتج عن الاحتكاك.
تمنع خلوص الجيب الأكثر إحكامًا حركة الانزلاق الأفقية. أثناء شوط العمل، لا يمكن للمكبس أن يتحرك جانبيًا. يحافظ هذا التتبع الصارم على دقة الضغط على الجانب المستقيم حتى في ظل الأحمال الجانبية الثقيلة الناتجة عن عمليات التشكيل الثقيلة أو ثقب الكامة. تقوم أنظمة التشحيم المناسبة بتغذية هذه الأذرع بالزيت بشكل مستمر، مما يحافظ على طبقة هيدروديناميكية تمنع تلامس المعدن مع الحفاظ على خلوص يصل إلى 0.0015 بوصة.
توفر المكابس الهيدروليكية ذات الجانب المستقيم قوة تشكيل يمكن التحكم فيها طوال الشوط، مما يجعلها مناسبة للسحب العميق وتشكيل المعادن المعقدة. تساعد السرعة القابلة للتعديل ووقت المكوث على تحسين تدفق المواد وتقليل العيوب. توفر المكابس الميكانيكية ذات الجانب المستقيم سرعات إنتاج أعلى وحركة متكررة، مما يجعلها مثالية للتقطيع والثقب والتشكيل السطحي. يعتمد الاختيار الأفضل على متطلبات التشكيل وحجم الإنتاج واحتياجات الدقة.
توفر المكابس ذات الجانب المستقيم صلابة فائقة للإطار، وتوزيع الحمل، ودقة الختم، ولكنها توفر وصولاً جانبيًا محدودًا أكثر من مكابس الإطار C. تساعد أنظمة التغذية التلقائية وتغيير القالب السريع (QDC) على تحسين إمكانية الوصول وتقليل وقت الإعداد. تعد الحماية المناسبة للماكينة، وأقفال الأمان، والتعامل الآلي أمرًا ضروريًا لحماية المشغلين مع الحفاظ على إنتاج فعال وعالي الدقة. ومن الأسهل تنفيذ أنظمة الستائر الخفيفة الشاملة والحراسة المادية.
يعد التوازي من السرير إلى الكبش أمرًا ضروريًا للحفاظ على دقة الختم تحت الأحمال الثقيلة. يقيس الاختبار الديناميكي محاذاة الكبش أثناء التشغيل الفعلي، مما يساعد على تحديد انحراف الإطار وتوزيع القوة غير المتساوي. يقلل التوازي المناسب من تآكل القالب، ويمنع أخطاء الأبعاد، ويضمن جودة جزء ثابتة في الختم عالي الدقة.
تتحكم حركيات السكتة الدماغية في سرعة الكبش وحركته طوال دورة الختم. توفر مكابس محرك الارتباط حركة أبطأ أثناء التشكيل، بينما توفر مكابس المؤازرة سرعة وموضعًا ووقتًا قابلاً للبرمجة. تعمل سرعة التشكيل التي يتم التحكم فيها على تحسين تدفق المواد، وتقليل التمزق والترقق، ودعم الإنتاج الفعال للمكونات المعدنية المعقدة.
يعمل التحكم في الاهتزاز على حماية معدات الختم والأدوات من قوى التأثير المفرطة. تساعد الإطارات الصلبة، وقضبان الربط المشدودة بشكل صحيح، وأنظمة امتصاص الصدمات على تقليل الحمولة العكسية، واهتزاز الماكينة، والضوضاء التشغيلية. تعمل الإدارة الفعالة للاهتزاز على إطالة عمر المعدات، وتحسين استقرار الختم، وتقليل متطلبات الصيانة.
تحافظ مكابس الختم عالية الدقة على محاذاة متسقة للخرم حتى القالب، مما يقلل من التآكل غير المتساوي وتلف الأدوات وتكرار الصيانة. تساعد إطارات الماكينة الصلبة وتوجيه الشرائح الدقيق على إطالة عمر خدمة القالب، وتقليل تكاليف الاستبدال، وتحسين كفاءة الإنتاج أثناء التصنيع بكميات كبيرة.
تعمل معدات الختم الدقيقة على تحسين اتساق الأبعاد وتقليل العيوب مثل النتوءات والتمزق والتشكيل غير المتساوي. تدعم حركة ذاكرة الوصول العشوائي المستقرة والتوزيع الموحد للحمل قدرة معالجة أفضل (Cp/Cpk)، ومعدلات خردة أقل، وعمليات تشطيب ثانوية أقل، مما يساعد الشركات المصنعة على الحفاظ على جودة المنتج المتسقة.
يساعد الاختيار الصحيح لمكبس الختم على منع تلف المعدات ووقت التوقف المفرط وتكاليف الإنتاج غير الضرورية. يجب على الشركات المصنعة تقييم صلابة الإطار، والحمولة المطلوبة، وخصائص السكتة الدماغية، والتوافق مع الأتمتة، ونفقات التشغيل على المدى الطويل. تعمل حسابات السعة الدقيقة وهامش الأمان الهندسي المناسب على تحسين موثوقية المعدات وعائد الاستثمار.
بالنسبة للقوالب التقدمية الكبيرة والتطبيقات ذات الحمولة العالية، تعد السلامة الهيكلية للضغط ذو الجانب المستقيم متطلبًا غير قابل للتفاوض. فهو يضمن الدقة المستدامة، وسلامة المشغل، والكفاءة التشغيلية على المدى الطويل. تعمل الترقية من إطار الفجوة على التخلص من الانحراف الزاوي المدمر الذي يدمر الأدوات باهظة الثمن ويسبب رفض الأجزاء.
قم بتقييم الحد الأقصى لمتطلبات التحميل خارج المركز لديك استنادًا إلى القوالب التقدمية الأكثر تعقيدًا لتحديد تصميم الذراع الضروري.
قم بقياس مساحة السرير المطلوبة وتأكد من أن أبعاد المكبس تلائم نمو الأدوات في المستقبل وإزالة الخردة تلقائيًا.
اطلب مواصفات التوازي الديناميكي وبيانات اختبار الانحراف مباشرة من الشركة المصنعة للصحافة قبل التوقيع على أمر الشراء.
قم بإجراء تحليل شامل لمنحنى الحمولة والطاقة لقوالبك المحددة لتجنب تقليل حجم المكبس والتسبب في عطل ميكانيكي سابق لأوانه.
قم بتقييم قيود منشأتك، بما في ذلك ارتفاع السقف، وقدرة الرافعة، ومتطلبات الأساس، لإعداد الموقع بشكل صحيح.
ج: تستخدم المكابس ذات الجانب المستقيم تصميم إطار مغلق بأربعة أعمدة. يزيل هذا الهيكل المتماثل الانحراف الزاوي تحت الأحمال الثقيلة. بدلاً من الانحناء مفتوحًا مثل الإطار C، يمتد الإطار المستقيم عموديًا، مما يحافظ على المكبس والسرير متوازيين تمامًا أثناء شوط الختم.
ج: من خلال منع الحركة الجانبية والحفاظ على التوازي الصارم، توقف المكبس التآكل غير المتساوي على مسامير التوجيه وحواف القطع. تعمل هذه المحاذاة الدقيقة على تمديد الفترات الفاصلة بين أدوات شحذ القالب بشكل كبير وتمنع تلف الأدوات الكارثي.
ج: اختر مكبسًا هيدروليكيًا عندما يتطلب تطبيقك ضغطًا ثابتًا طوال الشوط بأكمله، كما هو الحال في عمليات الرسم العميق. اختر مكبسًا ميكانيكيًا للحصول على دقة عالية السرعة وتقطيع وضربات أعلى في الدقيقة (SPM).
ج: يقتصر حجم القالب فقط على أبعاد سرير الماكينة المحددة وقدرة الحمولة. تم تصميم المكابس ذات الجوانب المستقيمة للأدوات الضخمة، والتعامل بشكل روتيني مع القوالب التقدمية التي يزيد طولها عن 120 بوصة وتزن عشرات الآلاف من الجنيهات.
ج: يستخدم الفنيون خلايا الحمل الدقيقة وأدوات القياس بالليزر أثناء شوط الختم الفعلي. يقوم هذا بقياس الانحراف والمحاذاة تحت حمولة العمل، مما يوفر صورة حقيقية للدقة بدلاً من مجرد التحقق من حالة الراحة.
ج: نعم. تعد المكابس المستقيمة عالية الدقة من المعايير الصناعية لتصنيع شرائح المحركات والمكونات الإلكترونية. تتميز بمقاومة شديدة للاهتزاز، وخلوصات ضيقة للغاية، وحركية منزلقة محسنة لركوب الدراجات السريعة.
