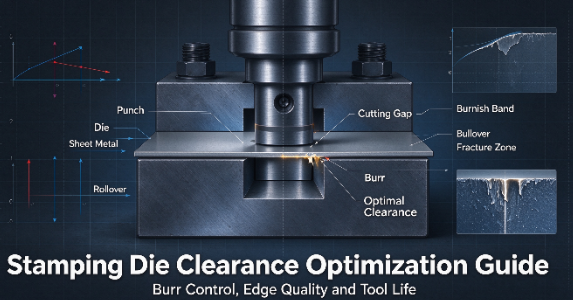

في التصنيع بكميات كبيرة، تملي البوصات الدقيقة من المحاذاة الخاطئة الخط الفاصل بين عمليات الإنتاج المربحة ومعدلات الخردة الكارثية. يكافح مهندسو الأدوات ومديرو الإنتاج باستمرار عيوب الحواف، والتآكل المبكر للثقب، ووقت توقف الضغط غير المتوقع. في كثير من الأحيان، يتعامل المشغلون مع هذه المشكلات كأعراض معزولة بدلاً من إرجاعها إلى السبب الجذري الميكانيكي: الخلوص غير المناسب بين المثقاب والقالب. إن إنشاء وصيانة الخلوص الأمثل للقالب ليس صيغة ثابتة. فهو يتطلب تقييمًا ديناميكيًا لخصائص المواد وظروف الضغط وهندسة الأدوات. يوفر هذا الدليل إطارًا فنيًا لتقييم إعدادات التخليص وتشخيص عيوب الأجزاء واختيار حلول الأدوات التي تضمن دقة الأبعاد وتزيد من عمر الأداة.
التحكم في الأزيز هو وظيفة زوايا الكسر: تعمل إزالة القالب المثالية على محاذاة خطوط الكسر العلوية والسفلية أثناء شوط القطع، مما يقلل من ارتفاع الأزيز ويقلل تكاليف إزالة الأزيز الثانوية.
الخلوص المحكم لا يساوي جودة أفضل: تؤدي الخلوصات الضيقة للغاية إلى زيادة قوى التجريد بشكل كبير، مما يؤدي إلى تسريع التآكل الكاشط والغضب على كل من اللكمات والقوالب.
تعتمد مدة حياة الأداة على دقة المحاذاة: عند الخلوصات التي تقل عن الألف (على سبيل المثال، 0.0003 بوصة)، يصبح تربيع فتحات التثبيت الملولبة ومسامير الوتد هو مصدر الخطأ السائد، مما يؤدي إلى تآكل غير متماثل.
المادة تملي الحسابات: تتطلب قوة الشد والسمك ونوع المادة (على سبيل المثال، سبائك التيتانيوم مثل Ti6Al4V مقابل الفولاذ الطري) نسبًا مئوية مميزة للتخليص لمنع التشقق الجزئي وفشل الكلال في الجزء النهائي.
جدول المحتويات

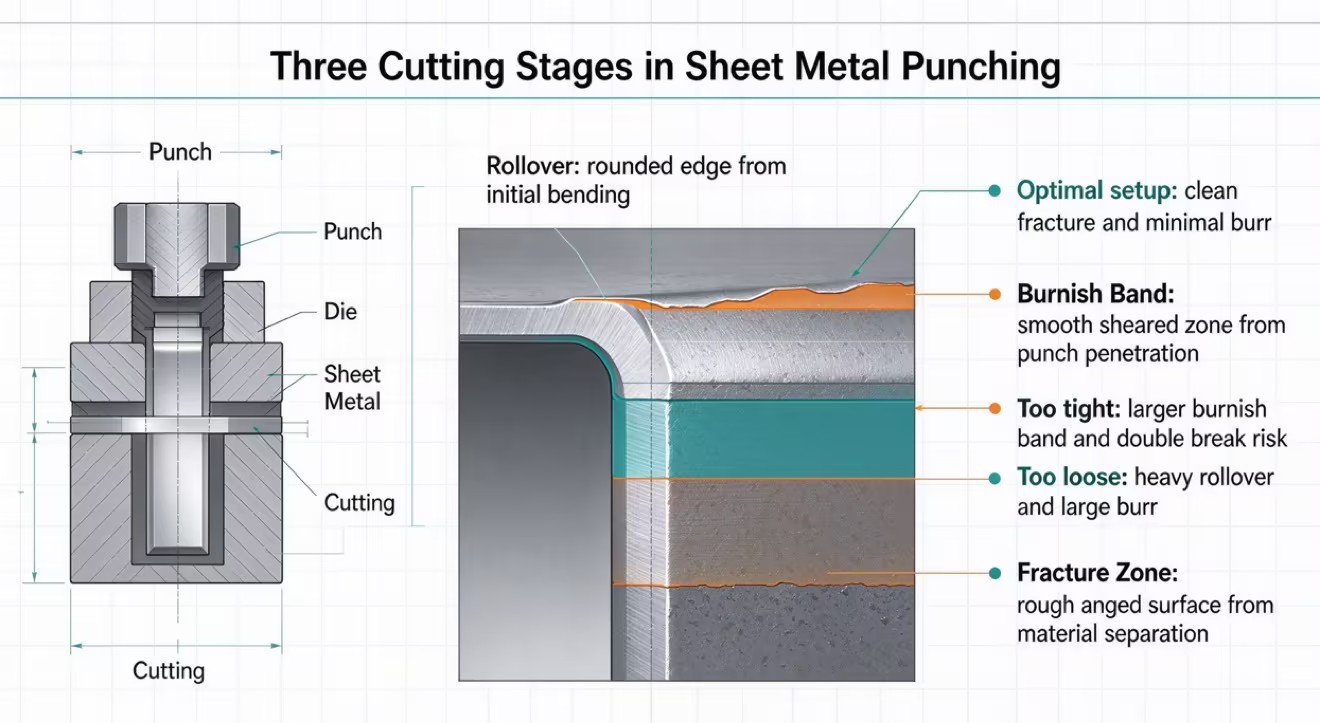

للتحكم في جودة الحافة على أرضية الورشة، يجب أن تفهم بالضبط كيف تتصرف الصفائح المعدنية أثناء عملية القطع. لا تقطع اللكمة المعدن مثل شفرة الحلاقة. وبدلاً من ذلك، فإنه يدفع المادة عبر ثلاث مراحل ميكانيكية متميزة: تشوه البلاستيك، والاختراق، والكسر. تحدد العلاقة المادية بين هذه المراحل الثلاث نسبة القص إلى الكسر، وهو المؤشر النهائي لسلامة إعداد الأدوات الخاصة بك.
عندما تتلامس المثقاب لأول مرة مع الصفائح المعدنية، فإنها لا تكسر السطح على الفور. فهو يدفع المادة إلى الأسفل داخل تجويف القالب، ويمدها فوق حافة القالب. تُنشئ هذه المرحلة الأولية حافة مستديرة في الجزء العلوي من الجزء، تُعرف بالتمرير. وبينما يستمر المكبس في حركته نحو الأسفل، تخترق المثقاب المادة فعليًا. المقصات المعدنية على جدران المثقاب والقالب، تخلق مقطعًا ناعمًا ورأسيًا ومصقولًا للغاية على حافة الجزء يسمى الشريط المصقول أو أرض القص. وأخيرًا، تصل المادة إلى قوة الشد القصوى ولم تعد قادرة على تحمل إجهاد القص. إنه ينكسر، وينفصل عن المادة الأصلية ويخلق سطحًا أكثر خشونة وزاوية في الجزء السفلي من القطع.
تعتمد فيزياء الخلوص الأمثل بشكل كامل على محاذاة خطوط الكسر المتولدة خلال المرحلة النهائية من القطع. عندما تخترق المثقوبة المادة، ينتشر خط الكسر إلى الأسفل من حافة المثقاب. في نفس الوقت، ينتشر خط الكسر المقابل لأعلى من حافة القالب. عندما تقوم بتطبيق الفجوة الصحيحة بين الثقب والقالب، فإن خطوط الكسر العلوية والسفلية تلتقي بشكل مثالي في منتصف سمك المادة.
هذا التقاطع المثالي هو هدف كل مهندس أدوات. عندما تتم محاذاة خطوط الكسر، يتم تثبيت المادة بشكل نظيف. يتطلب هذا أقل قدر من قوة القطع من المكبس، ويقلل الضغط الجانبي على مكونات الأدوات، وينتج حافة نظيفة مع الحد الأدنى من تكوين نتوءات. إذا تمت إزالة الفجوة حتى بمقدار بضعة أجزاء من عشرة آلاف من البوصة، فإن خطوط الكسر هذه ستفتقد بعضها البعض، مما يجبر المكبس على العمل بجهد أكبر ويدمر جودة حافة الجزء.
تعتمد معايير الصناعة على أطر الحساب الأساسية لتحديد هذه الفجوة قبل إنشاء الأداة. يقوم المهندسون بحساب الخلوص كنسبة مئوية من سمك المادة، مع الأخذ في الاعتبار قوة القص وصلابة السبيكة المحددة التي يتم ختمها. ومع ذلك، تتطلب الرياضيات النظرية في كثير من الأحيان تعديلًا تجريبيًا على أرض الواقع. يجب عليك أن تبني هذه التعديلات على الفحص البصري لجزء القطعة، حيث أن الاختلافات في دفعات المواد، وتزييت الملف، وصلابة الضغط ستغير آليات الكسر الفعلية.
نوع المادة | الخلوص النموذجي (% من سمك المادة لكل جانب) | متجر الملاحظات السلوكية الطابق |
|---|---|---|
الألومنيوم الناعم (على سبيل المثال، 1100، 3003) | 5% - 8% | عرضة للانقلاب الشديد إذا كانت الخلوص فضفاضًا جدًا. الكرات بسهولة على اللكمات. |
الفولاذ الطري (على سبيل المثال، 1018، A36) | 8% - 10% | مادة متسامحة. عادة ما يكون الشريط المصقول الشفاف مرئيًا بسمك 1/3. |
الفولاذ المقاوم للصدأ (على سبيل المثال، 304، 316) | 10% - 12% | ارتفاع معدل تصلب العمل. يتطلب خلوصًا أكبر لمنع انطباق الثقب. |
سبائك عالية القوة (مثل HSLA والتيتانيوم) | 12% - 15%+ | الكسور في وقت مبكر جدا من السكتة الدماغية. يتطلب فجوة كبيرة لمحاذاة خطوط الكسر. |
تكشف نتوءات الختم عن مشكلات محتملة تتعلق بإزالة التثقيب حتى الموت. تشمل العيوب الشائعة نتوءات الكسر، ونتوءات البثق، ونتوءات الانقلاب. يساعد فحص شكل الثقب والارتفاع وحالة الحافة المهندسين على تحديد خلوص القطع غير المناسب وتآكل الأدوات وتشوه المواد.
قد يؤدي عدم كفاية خلوص القطع إلى منع خطوط الكسر من الالتقاء بشكل صحيح، مما يتسبب في قص ثانوي، وحواف خشنة، وتصلب العمل المفرط. يؤدي ذلك إلى زيادة الاحتكاك، وتسريع تآكل الثقب، وقد ينتج عنه جزيئات معدنية تلحق الضرر بالقالب. تعمل الخلوص المناسب على تحسين جودة الحافة وطول عمر الأدوات.
يسمح خلوص القطع المفرط للصفائح المعدنية بالانحناء والتمدد قبل التكسر، مما يؤدي إلى نتوءات أكبر وتناقص الحواف وعدم دقة الأبعاد. يمكن أن يؤدي أيضًا إلى زيادة تشوه البزاقة ومخاطر التشويش. يساعد ضبط الخلوص ليتناسب مع خصائص المواد على تحقيق قطع أنظف وتقليل إزالة الأزيز الثانوية.
يمكن أن يؤدي خلوص القطع السيئ إلى حدوث شقوق صغيرة في الحواف وتركيزات ضغط تقلل من مقاومة الكلال للمكونات المختومة. وفي ظل التحميل المتكرر أو الاهتزاز، قد تتطور هذه العيوب إلى شقوق أكبر. يعد الخلوص المناسب ومراقبة جودة الحافة أمرًا مهمًا بشكل خاص للمكونات عالية القوة والحساسة للسلامة.
تؤدي إزالة التثقيب غير الصحيحة إلى زيادة الاحتكاك وتوليد الحرارة والتصاق المواد أثناء الختم. يمكن أن يتسبب الخلوص المحكم في حدوث إزعاج وتسريع تآكل الأجهزة المتطورة، مما يقلل من عمر الأداة ويزيد من تكاليف الصيانة. يساعد الخلوص الأمثل، ومواد الأدوات المناسبة، والتشحيم على تقليل التآكل المبكر.
تزداد قوة التجريد عندما تمسك الصفائح المعدنية بالثقب بعد القطع، خاصة في ظل ظروف الخلوص الضيقة. يمكن أن تؤدي قوة التجريد المفرطة إلى إتلاف اللكمات وألواح التجريد ومكونات الأدوات الأخرى. يساعد التصميم المناسب للتخليص والتجريد على تقليل الضغط الميكانيكي وضمان سحب الثقب بسلاسة.
تعد محاذاة التثقيب والقالب أمرًا ضروريًا للحفاظ على خلوص القطع الموحد. يمكن أن تؤدي دبابيس التوجيه البالية، أو التثبيت غير الصحيح، أو انحراف الضغط إلى إنشاء فجوات غير متساوية، مما يتسبب في تآكل موضعي للأداة ونتوءات زائدة. تساعد عمليات فحص المحاذاة المنتظمة في الحفاظ على دقة الأبعاد وإطالة عمر خدمة الأدوات.
يساعد فحص الحافة المختومة في تقييم خلوص القطع وحالة الأداة. يقوم المهندسون بفحص الانقلاب والمناطق المصقولة ومناطق الكسر وارتفاع الأزيز لتحديد العيوب المحتملة. يشير ملف تعريف الحافة المتسق إلى أداء القطع المستقر، على الرغم من أن النسب المقبولة تعتمد على خصائص المواد ومتطلبات التطبيق.
غالبًا ما ينتج انحراف الثقب والوميض عن اختلال محاذاة الثقب أو الخلوص غير المتساوي أو تآكل الأدوات. يمكن أن تنتج هذه المشكلات ثقوبًا بيضاوية وحواف مدببة ونتوءات حادة تتداخل مع عملية التجميع. تساعد المحاذاة الدقيقة والتخليص المناسب في الحفاظ على دقة الثقب وتقليل متطلبات التشطيب.
تشترك أدوات PCD والختم المعدني في متطلبات مماثلة للمحاذاة المتطورة ودقة الأبعاد. يمكن أن يؤدي الخلوص غير الصحيح أو وضع الأداة بشكل غير صحيح إلى تآكل مفرط وانحراف الثقب وعيوب الحواف. يساعد الحفاظ على هندسة الأداة الدقيقة على تحسين اتساق المعالجة وجودة المنتج.
تتطلب أدوات ضغط المسحوق والفقاعة خلوصًا يتم التحكم فيه بعناية لمنع تسرب المواد والوميض وعيوب الأبعاد. على عكس ختم الصفائح المعدنية التقليدية، فإن هذه العمليات لها متطلبات أدوات خاصة بالتطبيق. تساعد المحاذاة الدقيقة وبناء الأداة المناسبة في الحفاظ على اتساق المنتج وأداء الختم.
تساعد تصميمات القالب المضادة للسحب على منع البزاقات المثقوبة من العودة إلى سطح القالب أثناء سحب الثقب. تعمل ميزات مثل انقباض القالب المتحكم فيه أو آليات احتجاز البزاقة على تحسين عملية إزالة الخردة وتقليل تلف الأدوات. تعتبر هذه التصميمات ذات قيمة خاصة في عمليات الختم ذات الحجم الكبير حيث يؤدي سحب البزاقة إلى انقطاع متكرر في الإنتاج.
يمكن لمواد الأدوات المتقدمة مثل فولاذ تعدين المساحيق والكربيد وأدوات PCD المناسبة أن تحسن مقاومة التآكل في التطبيقات الصعبة. تساعد طبقات الطلاء السطحية مثل TiN وTiCN على تقليل الاحتكاك والتهيج، والحفاظ على الأداء المتطور. يجب أن يتوافق اختيار المواد مع قطعة العمل وظروف الختم وحجم الإنتاج.
تعد صلابة الصحافة ومحاذاةها ضرورية لتحقيق نتائج موثوقة باستخدام قوالب الختم الدقيقة. يمكن أن يؤدي انحراف الكبش، أو الاهتزاز المفرط، أو ضعف التوازي بين الانزلاق إلى السرير إلى الإضرار بخلوص القطع وتلف الأدوات. قبل الترقية إلى قوالب الختم عالية الدقة، تحقق من حالة الضغط وخلوص الدليل ومحاذاة التشغيل لضمان الأداء المتسق.
اتخذ إجراءات فورية لتحقيق الاستقرار في عمليات الختم الخاصة بك وحماية استثماراتك في الأدوات:
قم بإجراء تدقيق للخردة وتآكل الأدوات على خطوط الإنتاج كبيرة الحجم لديك لتحديد عيوب الحواف المتكررة وحالات فشل التثقيب المبكرة.
قم بتحليل ملفات تعريف الحواف للأجزاء المرفوضة تحت التكبير لتحديد ما إذا كانت معايير التخليص الحالية لديك تتطلب إعادة معايرة فورية.
تنفيذ بروتوكول فحص بصري صارم لمشغلي الصحافة، مع التركيز بشكل كامل على مراقبة نسبة الصقل إلى الكسر أثناء عمليات الإنتاج.
قم بمراجعة معدات الصحافة الخاصة بك للتأكد من انحراف المكبس وتآكل الذراع والتوازي قبل تثبيت أدوات جديدة عالية الدقة.
قم بتوحيد إجراءات إعداد القالب لضمان الحفاظ على التركيز من غرفة الأدوات إلى أرضية المتجر.
ج: يقوم المهندسون بحساب الخلوص كنسبة مئوية من سمك المادة لكل جانب. تتطلب المواد الناعمة مثل الألومنيوم 5% إلى 8%، في حين أن المواد الأكثر صلابة مثل الفولاذ عالي القوة تحتاج إلى 10% إلى 15%. قم دائمًا بضبط خطوط الأساس النظرية هذه بناءً على اختبار أرضية المتجر التجريبي والفحص البصري لحافة الجزء.
ج: يشير الشريط المصقول إلى مدى اختراق المثقاب قبل أن تنكسر المادة. ينتج عن الخلوص الأمثل شريطًا مصقولًا يغطي ثلث الحافة تقريبًا. يؤدي الخلوص الضيق جدًا إلى إنشاء شريط مصقول كبير للغاية، في حين يؤدي الخلوص الفضفاض جدًا إلى شريط مصقول صغير جدًا وتمرير ثقيل.
ج: نعم. عندما تكون الخلوص ضيقًا جدًا، تفشل خطوط الكسر العلوية والسفلية في الاتصال. وهذا يفرض إجراء قص ثانوي يسمى الكسر المزدوج. فهو يسبب حواف خشنة، وتصلب شديد للعمل، وقوى تجريد شديدة، وتآكل سريع للأدوات.
ج: يحدث سحب البزاقة عندما يؤدي الخلوص الأمثل إلى خلق فراغ، مما يؤدي إلى سحب البزاقة المثقوبة مرة أخرى إلى كتلة القالب. تمنع الأشكال الهندسية الخالية من السبائك ذلك عن طريق تشكيل نقطة انقباض أسفل سطح القالب قليلاً. بمجرد أن تتجاوز البزاقة نقطة الضغط هذه، لا يمكنها العودة للأعلى.
ج: تتطلب المواد الأكثر سمكًا وقوة الشد الأعلى نسبًا أكبر للتخليص. تنكسر المواد عالية القوة بشكل أسرع أثناء ضربة الثقب. يؤدي فتح الخلوص إلى السماح لخطوط الكسر بالالتقاء بشكل صحيح، مما يقلل من قوى القطع والتجريد الهائلة اللازمة لقص المعادن الصلبة.
ج: يؤدي التخليص غير الصحيح إلى نتوءات خروج ثقيلة وشقوق حافة مجهرية. في التطبيقات الفضائية والطبية التي تستخدم سبائك التيتانيوم مثل Ti6Al4V، تعمل هذه الشقوق الصغيرة كمكثفات للإجهاد. في ظل التحميل الدوري، تؤدي هذه العيوب إلى انتشار سريع للشقوق، مما يؤدي إلى فشل الكلال الهيكلي المبكر.
