في الختم الميكانيكي، لا يوفر المحرك القوة المباشرة لتشكيل المعدن. بدلاً من ذلك، فإن المهمة الأساسية للمحرك هي استعادة الطاقة إلى دولاب الموازنة المضغوط بين الضربات. تحمل ديناميكيات دولاب الموازنة غير المتطابقة عواقب تشغيلية خطيرة على أي أرضية إنتاج. يؤدي حجم الدوار غير الصحيح إلى توقف الضغط، أو تآكل القابض المبكر، أو إجهاد المحرك المفرط، أو دقة الأجزاء غير المتسقة، أو عدم كفاية توصيل الطاقة في الجزء السفلي من الشوط. أنت بحاجة إلى إطار تقني لتقييم كتلة دولاب الموازنة والقطر وسرعة التشغيل وتصميم المواد. يضمن ذلك محاذاة المحددة Power Press مع تطبيقات تصنيع محددة، بدءًا من التقطيع عالي السرعة وحتى الرسم العميق. سنقوم بتفصيل المتطلبات الفيزيائية واختيارات المواد ومتطلبات التوافق مع قطار القيادة للحفاظ على تشغيل خطوط الختم الخاصة بك دون حدوث فشل كارثي.
تخزين الطاقة يملي التطبيق: تقوم دولاب الموازنة بالضغط الكهربائي بتخزين الطاقة الحركية؛ يلزم وجود حذافات أثقل وأكبر حجمًا لعمليات السحب العميق التي تتطلب طاقة مستدامة، بينما تناسب الحذافات الأخف وزنًا عملية التقطيع ذات السرعة العالية والقصيرة.
المقايضة بين الكتلة والسرعة: تتدرج الطاقة الحركية خطيًا مع الكتلة ولكن بشكل كبير مع السرعة. غالبًا ما يكون تحسين قطر دولاب الموازنة وعدد الدورات في الدقيقة أكثر كفاءة من مجرد إضافة الوزن الخام.
دقة الختم والاتساق: تحافظ دولاب الموازنة ذات الحجم المناسب على إطلاق الطاقة المستمر، مما يمنع المماطلة الدقيقة أو تقلبات السرعة أثناء السكتة الدماغية التي يمكن أن تؤثر على دقة أبعاد الجزء المختوم.
توافق مجموعة القيادة: يؤثر حجم دولاب الموازنة بشكل مباشر على متطلبات انزلاق المحرك والقدرة الحرارية للقابض/الفرامل؛ يؤدي الحجم الزائد لدولاب الموازنة دون ترقية مجموعة نقل الحركة إلى حدوث عطل سريع في المكونات.
يعد وقت الاسترداد أمرًا بالغ الأهمية: يحدد الوقت المتاح بين الضربات الحد الأقصى المسموح به لاستنزاف طاقة دولاب الموازنة (عادةً 10-15% للعمليات المستمرة).
جدول المحتويات
تقوم دولاب الموازنة بضغط الطاقة بتخزين الطاقة وإطلاقها أثناء عملية الختم. يوفر المحرك طاقة مستمرة، بينما توفر دولاب الموازنة الطاقة العالية المطلوبة لشوط التشكيل القصير.
تساعد دولاب الموازنة في الحفاظ على سرعة ثابتة، وتقليل حمل المحرك، ومنع تقلبات الطاقة المفاجئة أثناء الختم.
يعتمد أداء دولاب الموازنة على الوزن وسرعة الدوران. يمكن أن تؤدي زيادة القطر أو عدد الدورات في الدقيقة إلى تحسين تخزين الطاقة بشكل أكثر كفاءة من مجرد إضافة الوزن. توفر دولاب الموازنة المصممة بشكل صحيح طاقة كافية مع تقليل الضغط على المحرك والمحامل وإطار الماكينة.

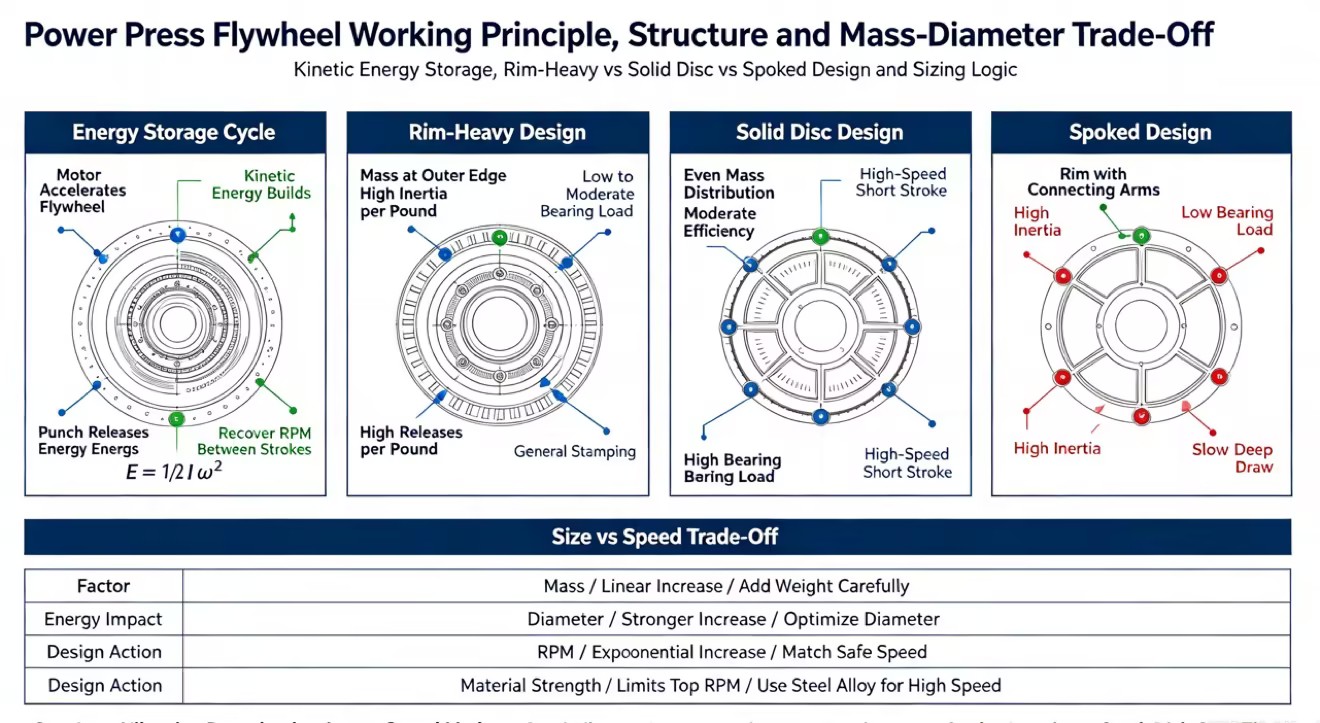

يعتمد عزم القصور الذاتي بشكل كبير على مكان تواجد الكتلة بالضبط بالنسبة لمركز الدوران. تعمل التصميمات ذات الحواف الثقيلة على تركيز الوزن عمدًا على الحافة الخارجية للعجلة. يعمل هذا التكوين المحدد على زيادة القصور الذاتي إلى الحد الأقصى دون إضافة حجم غير ضروري إلى المحور المركزي. تقوم الأقراص الصلبة بتوزيع الكتلة بالتساوي عبر نصف القطر بأكمله، مما يقلل بطبيعته من كفاءة تخزين الطاقة الإجمالية لكل رطل من المواد المستخدمة.
زيادة القطر ينتج عنها قدرة طاقة أعلى بكثير. إنه يحقق ذلك دون زيادة الحمل الساكن على محامل العمود الرئيسي بشكل متناسب. القطر الأكبر يدفع الكتلة الثقيلة بعيدًا عن محور الدوران. هذا التحول الهندسي يضاعف الطاقة المخزنة بشكل فعال. يكتسب المشغلون قوة تثقيب كبيرة مع حماية المحامل الداخلية من الوزن الساكن الزائد. يعد تحسين نسبة القطر إلى الكتلة الطريقة الأكثر فعالية لتصميم نظام ختم عالي الاستجابة.
نوع التصميم | التوزيع الشامل | كفاءة الطاقة | تحمل تأثير الحمل | أفضل تطبيق |
|---|---|---|---|---|
حافة ثقيلة | تتركز على الحافة الخارجية | عالي (أقصى قدر من القصور الذاتي لكل رطل) | منخفضة إلى متوسطة | ختم قياسي، تقطيع عام |
القرص الصلب | موزعة بالتساوي عبر دائرة نصف قطرها | معتدل | عالي | عمليات عالية السرعة وقصيرة الشوط |
تكلم | حافة ثقيلة مع أذرع متصلة | عالي | قليل | مكابس ميكانيكية أبطأ وعميقة السحب |
تظل الحذافات التقليدية المصنوعة من الحديد الزهر شائعة في الآلات القديمة والعمليات الأبطأ. يمتص الحديد الزهر الاهتزازات جيدًا كما أنه فعال من حيث التكلفة في التصنيع. ومع ذلك، تتطلب التطبيقات الحديثة عالية الأداء فولاذًا مصنعًا أو دوارات من السبائك المتخصصة. يتمتع الحديد الزهر بقوة شد أقل وبنية حبيبية هشة. وهذا يجعلها عرضة للتجزئة بالطرد المركزي بسرعات عالية. إذا دارت عجلة من الحديد الزهر متجاوزة عدد الدورات في الدقيقة المحدد لها، فيمكن أن تتحطم مثل الزجاج، وترسل شظايا قاتلة عبر أرضية المتجر.
تتحمل سبائك الفولاذ سرعات دوران أعلى بكثير بأمان. وهذا يسمح للآلة بتخزين المزيد من الطاقة في مساحة مادية أصغر. تحدد قوة شد المادة الحد الأقصى لسرعة التشغيل الآمنة للمكون. تتحكم حدود RPM هذه بشكل مباشر في الحد الأقصى لكثافة الطاقة للنظام بأكمله. توفر تصميمات الويب الصلبة سلامة هيكلية شديدة التحمل تحت ضغط شديد للطرد المركزي عالي السرعة. تعمل التصميمات المتحدثة على توفير الوزن الإجمالي ولكنها تقدم أدوات رفع الضغط عند الوصلات المتحدثة حيث يمكن أن تنتشر الشقوق بمرور الوقت. يتطلب الختم عالي السرعة دوارات فولاذية صلبة لمنع الأعطال الميكانيكية مع زيادة كثافة الطاقة المتاحة لركوب الدراجات السريعة.
يعتمد اختيار دولاب الموازنة على عملية الختم. توفر الحذافات الثقيلة تخزينًا أعلى للطاقة لعمليات التشكيل الصعبة، بينما تدعم الحذافات خفيفة الوزن سرعات إنتاج أسرع.
تخزن الحذافات الثقيلة المزيد من الطاقة الحركية وتحافظ على قوة مستقرة أثناء عمليات الختم الصعبة.
وهي مناسبة ل:
رسم عميق
تشكيل لوحة سميكة
ختم الثقيلة
يساعد القصور الذاتي العالي على منع انخفاض السرعة أثناء عملية التشكيل ويحسن تماسك الأجزاء.
ومع ذلك، تتطلب الحذافات الثقيلة:
قوة المحرك أعلى
أنظمة القابض والفرامل أقوى
تسارع أطول ووقت التوقف
إنها مثالية للتطبيقات التي تكون فيها قوة التشكيل أكثر أهمية من سرعة الإنتاج.
تم تصميم الحذافات خفيفة الوزن لركوب الدراجات بسرعة واستعادة الطاقة بسرعة.
وهي تستخدم عادة ل:
تقطيع عالي السرعة
ختم ورقة رقيقة
عمليات السكتة الدماغية القصيرة
يسمح القصور الذاتي المنخفض بتسريع أسرع ووقت استرداد أقصر، مما يحسن كفاءة الإنتاج.
القيد هو انخفاض قدرة الطاقة. عند استخدامها للمواد الثقيلة أو التشكيل العميق، قد تتعرض الحذافات خفيفة الوزن لفقدان السرعة وانخفاض الدقة وزيادة حمل المحرك.
ميزة | دولاب الموازنة الثقيلة | حذافة خفيفة الوزن |
|---|---|---|
تخزين الطاقة | عالي | أدنى |
سرعة الإنتاج | معتدل | عالي |
وقت الاسترداد | أطول | أسرع |
أفضل تطبيق | رسم عميق، تشكيل ثقيل | تقطيع، ختم عالي السرعة |
متطلبات المحرك | قوة أعلى | قوة أقل |
يعتمد اختيار دولاب الموازنة الصحيح على التوازن بين الطلب على الطاقة وسرعة الإنتاج.
يتطلب التقطيع عالي السرعة حذافات خفيفة الوزن تعمل عند عدد دورات مرتفع بشكل استثنائي في الدقيقة. مسافة عمل السكتة الدماغية في هذه التطبيقات قصيرة جدًا. تلامس المثقاب المادة وتقصها في جزء من الثانية، عادةً خلال الثُمن الأخير من البوصة من الضربة. يأخذ الاسترداد السريع للطاقة الأولوية المطلقة على إجمالي سعة الطاقة. يجب أن يضرب النظام المادة ويخترقها ويستعد فورًا للضربة التالية. أنت تنظر إلى الآلات التي تعمل في أي مكان من 200 إلى 1000 ضربة في الدقيقة.
يجب أن يقوم المحرك باستعادة الطاقة المستنفدة على الفور للحفاظ على معدل الإنتاج. قد يفشل الدوار الثقيل في التسارع بسرعة كافية بين هذه الأشواط السريعة، مما يتسبب في فقدان الآلة لسرعتها تدريجيًا. تعد الاستجابة السريعة للقابض أمرًا بالغ الأهمية أيضًا لعمليات العملات عالية السرعة. تعمل الدوارات خفيفة الوزن على تقليل الحمل الحراري على ألواح القابض. يتيح ذلك للمعدات الحفاظ على تفاوتات مشددة وقوة متسقة عند مئات الضربات في الدقيقة دون حرق أقراص الاحتكاك.
يتطلب السحب العميق حذافات كبيرة عالية القصور الذاتي للحفاظ على القوة على مسافة طويلة. تعمل مسافة العمل الممتدة لعملية السحب على سحب كمية هائلة من الطاقة من النظام بشكل مستمر. يمكن للسحب العميق الواحد أن يستنفد بسهولة ما يصل إلى 20% من الطاقة المخزنة بحركة واحدة سلسة. يجب على الآلة أن تدفع المادة إلى داخل القالب بثبات دون تردد. يبدأ الاشتباك عاليًا في نافذة الضربة، مما يعني أن العجلة تستنزف الطاقة لمدة أطول بكثير من ضربة التقطيع البسيطة.
مطلوب كتلة كبيرة لمنع الآلة من التوقف قبل الوصول إلى النقطة الميتة السفلية. إذا كان الدوار يفتقر إلى القصور الذاتي الكافي، فستتباطأ سرعة الثقب أثناء مرحلة السحب. يؤدي هذا التقلب في السرعة إلى تمزق المواد وتجعدها وارتفاع معدلات الأجزاء المرفوضة. يضمن الدوار الثقيل قوة سلسة لا يمكن إيقافها عبر عمق النموذج بالكامل. إنه يضمن تدفق المعدن بشكل بلاستيكي دون أن ينكسر.
معلمة التطبيق | التقطيع عالي السرعة | الرسم العميق |
|---|---|---|
مسافة العمل | قصير جدًا (أسفل السكتة الدماغية) | طويل (يبدأ عاليًا في السكتة الدماغية) |
استنفاد الطاقة في السكتة الدماغية | منخفض (عادة أقل من 10%) | عالية (تصل إلى 20%) |
كتلة دولاب الموازنة المطلوبة | خفيف الوزن | ثقيلة وعالية الجمود |
تشغيل دورة في الدقيقة | عالي | منخفضة إلى متوسطة |
وقت استعادة المحرك | ميلي ثانية | ثواني |

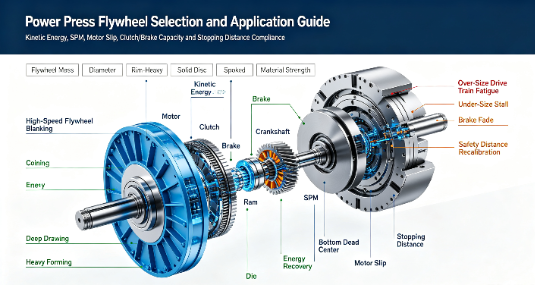

يتطلب اختيار دولاب الموازنة تقييم سرعة الضغط وتوافق المحرك وقدرة نظام القيادة. تضمن دولاب الموازنة المطابقة بشكل صحيح توصيل طاقة ثابتًا وجودة ختم متسقة وعمرًا أطول للمعدات.
يؤثر معدل ضغط الضغط بشكل مباشر على مدى سرعة قدرة دولاب الموازنة على استعادة الطاقة بين الدورات.
ختم عالي السرعة: يتطلب استعادة أسرع للطاقة وعجلات موازنة أخف وزنًا.
التشكيل الثقيل: يتطلب تخزين طاقة أعلى وحذافات أكبر.
إذا لم تتمكن دولاب الموازنة من استعادة الطاقة بالسرعة الكافية، فقد تفقد الصحافة السرعة، أو تقلل من دقة التشكيل، أو تفرط في تحميل المحرك. يجب أن يتوافق حجم دولاب الموازنة وقوة المحرك مع سرعة الإنتاج ومتطلبات الختم.
يجب أن يعمل المحرك مع دولاب الموازنة للتعامل مع أحمال الختم المفاجئة.
تُستخدم المحركات عالية الانزلاق بشكل شائع في مكابس الطاقة لأنها تستطيع التعامل مع تغيرات السرعة المؤقتة أثناء عملية التشكيل. وهذا يسمح للحذافة بإطلاق الطاقة المخزنة دون وضع ضغط مفرط على المحرك.
يمكن أن يؤدي استخدام محرك غير مناسب إلى ارتفاع الطلب الحالي وارتفاع درجة الحرارة والفشل المبكر.
يؤثر وزن دولاب الموازنة بشكل مباشر على أداء القابض والفرامل.
تخزن الحذافات الثقيلة المزيد من الطاقة ولكنها تتطلب أنظمة قابض أقوى لنقل الطاقة بأمان. ويجب أن توفر الفرامل أيضًا قوة توقف كافية للتحكم في الزخم الإضافي أثناء التوقفات الطارئة.
قبل ترقية دولاب الموازنة أو استبداله، تحقق دائمًا مما يلي:
قدرة القابض
قدرة الفرامل
قوة المحرك
مسافة التوقف الآمنة
يضمن نظام القيادة المتوازن التشغيل الموثوق ويحافظ على سلامة الإنتاج.
قم بمراجعة عمليات الختم الأساسية الخاصة بك عن طريق توثيق سمك المادة، وطول السكتة الدماغية، وعدد الضربات المطلوبة في الدقيقة، والتفاوتات المقبولة للأجزاء قبل اختيار المعدات.
تشاور مع الشركات المصنعة للمعدات لإجراء حساب رسمي للطاقة يرسم منحنى الحمولة مقابل الطاقة لقوالبك المحددة.
قم بإجراء تدقيق كامل لمجموعة نقل الحركة للتحقق من تقييمات انزلاق المحرك، وسعة عزم دوران القابض، والحدود الحرارية للفرامل قبل محاولة إجراء أي تعديلات تحديثية.
قم بإعادة معايرة جميع ستائر الإضاءة الآمنة وأدوات التحكم اليدوية لتتناسب مع مسافة التوقف المحددة للتكوين الجديد للحفاظ على الامتثال الصارم لإدارة السلامة والصحة المهنية (OSHA).
قم بتنفيذ جدول فحص روتيني لمراقبة تآكل احتكاك القابض ودرجات حرارة تشغيل المحرك، مما يضمن بقاء نظام استعادة الطاقة متوازنًا.
ج: يقوم بتخزين الطاقة الحركية التي يولدها المحرك ويطلقها على الفور لتوفير القوة اللازمة أثناء جزء العمل من شوط الضغط. وهذا يمنع المحرك من امتصاص الصدمات الهائلة الناتجة عن عملية تشكيل المعدن.
ج: تستغرق الحذافات الأثقل وقتًا أطول لتسريع واستعادة عدد الدورات في الدقيقة المفقودة، مما يجعلها مناسبة للعمليات الأبطأ ذات الطاقة العالية. تسمح الحذافات الأخف وزنًا بتعشيق القابض بشكل أسرع وضربات أعلى في الدقيقة (SPM) ولكنها توفر طاقة إجمالية أقل لكل ضربة.
ج: نعم. قد تواجه دولاب الموازنة ذات الحجم الأقل انخفاضًا مفرطًا في السرعة أثناء الشوط، مما يؤدي إلى تطبيق قوة غير متناسق وعدم دقة الأبعاد في الجزء الأخير. مطلوب زخم سلس ومستمر لتدفق المواد بدقة.
ج: رغم أن تغيير كتلة دولاب الموازنة أمر ممكن، فإنه يتطلب مراجعة هندسية شاملة. ستؤدي زيادة الكتلة دون ترقية المحرك والقابض والفرامل إلى عطل ميكانيكي ومشكلات تتعلق بالامتثال للسلامة فيما يتعلق بمسافات التوقف.
ج: الحمولة هي القوة الهيكلية القصوى التي يمكن للضغط بذلها، بينما تحدد طاقة دولاب الموازنة مدى إمكانية الحفاظ على هذه القوة دون توقف الماكينة. تتطلب الحمولة العالية طاقة عالية للحفاظ على القوة على مسافة.
ج: تم تصميم المحركات عالية الانزلاق لإبطاء السرعة عمدًا تحت الحمل، مما يسمح لدولاب الموازنة بضغط الطاقة بإطلاق الطاقة المخزنة دون أن يسحب المحرك تيارًا زائدًا أو يسخن بشكل زائد. سوف تحترق المحركات القياسية تحت أحمال الصدمات الدورية هذه.
