في عملية ختم المعادن عالية الدقة، تعتمد الصلابة الهيكلية لمكبس الإطار H (الجانب المستقيم) بالكامل على آلية التشغيل الخاصة بها. تعمل الترقية من الإطار C إلى الإطار H على حل مشكلات الانحراف الأساسية، ولكن تكوين النقطة الداخلية يملي الأداء النهائي على أرضية المتجر. يؤدي تحديد التكوين الخاطئ للنقطة إلى حدوث أعطال تشغيلية خطيرة. سوف تواجه انقلاب الشريحة تحت الأحمال البعيدة عن المركز، والتآكل المبكر للقالب، والتسامح غير المقبول للأجزاء. لزيادة عمر الأدوات ووقت تشغيل الإنتاج إلى أقصى حد، يجب على المهندسين تقييم الحقائق الميكانيكية المحددة للضغط ذو النقطة الواحدة مقابل الضغط ذو النقطة المزدوجة . يشرح هذا الدليل المعايير الفنية لمطابقة بنية الضغط مع أحجام السرير المحددة ومتطلبات الحمولة وأنظمة القيادة وتطبيقات الأدوات. سننظر في كيفية تأثير توزيع القوة على القوالب التقدمية ولماذا تكون مطابقة الماكينة مع المعدن أمرًا غير قابل للتفاوض.
توزيع الأحمال: تتفوق المكابس أحادية النقطة في العمليات عالية القوة ذات الموقع المركزي، في حين تكون المكابس ذات النقطة المزدوجة إلزامية لإدارة التحميل خارج المركز في إعدادات القالب التقدمية.
قيود حجم السرير: يلزم وجود تكوينات ذات نقطة مزدوجة لأبعاد السرير الأكبر (عادةً أكثر من 48 بوصة من اليسار إلى اليمين) للحفاظ على توازي الشريحة.
أسقف الحمولة: توفر مكابس الإطار H ذات النقطة المزدوجة بشكل عام قدرات حمولة قصوى أعلى مقارنة بالنماذج ذات النقطة الواحدة، مما يجعلها ضرورية للخدمة الشاقة والختم متعدد المحطات.
توافق الأدوات: تتطلب القوالب التقدمية والنقل عمومًا تصميمات ذات نقاط مزدوجة لمنع انقلاب الشرائح وحماية الأدوات باهظة الثمن.
التكلفة مقابل القدرة: على الرغم من أن مكابس الإطار H ذات النقطة المزدوجة تتطلب رأس مال أولي أعلى وصيانة أكثر تعقيدًا، إلا أنها تقلل بشكل كبير من تكاليف استبدال الأدوات على المدى الطويل في التطبيقات متعددة المحطات.
جدول المحتويات
يتطلب وضع معايير النجاح الأساسية للمطابع ذات الجوانب المستقيمة تركيزًا صارمًا على تقليل الانحراف. يجب عليك الحفاظ على التوازي من الشريحة إلى السرير تحت الحمل الثقيل لإنتاج أجزاء دقيقة. يوفر الإطار H صلابة إجمالية فائقة مقارنة بالتصميمات المفتوحة من الخلف. تملي ميكانيكا المحرك الداخلي بالضبط كيفية ترجمة هذه الصلابة إلى الأدوات. يؤدي عدد الوصلات التي تحرك الشريحة إلى تغيير توزيع القوة بشكل أساسي. عندما تمشي على أرضية الختم، غالبًا ما يرجع الفرق بين آلة تمزيق القوالب وآلة تعمل بسلاسة إلى هذه البنية الداخلية.

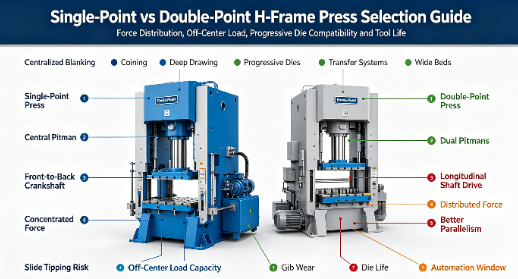

تستخدم الصحافة ذات النقطة الواحدة قضيب اتصال واحد موجود في وسط الشريحة لنقل القوة. يوفر هذا التصميم قوة قوية ودقيقة للعمليات المركزية مثل التقطيع والعملة والرسم العميق. ومع ذلك، نظرًا لأن الحمل يتركز في منطقة واحدة، فإن الشريحة تتمتع بدعم أقل عند الحواف. عند حدوث أحمال غير متساوية، قد تميل الشريحة، مما يزيد من تآكل الدليل ويؤثر على دقة الأدوات. لذلك، تعد المكابس ذات النقطة الواحدة مناسبة بشكل أفضل للتطبيقات التي يظل فيها الحمل متوازنًا ومتمركزًا.

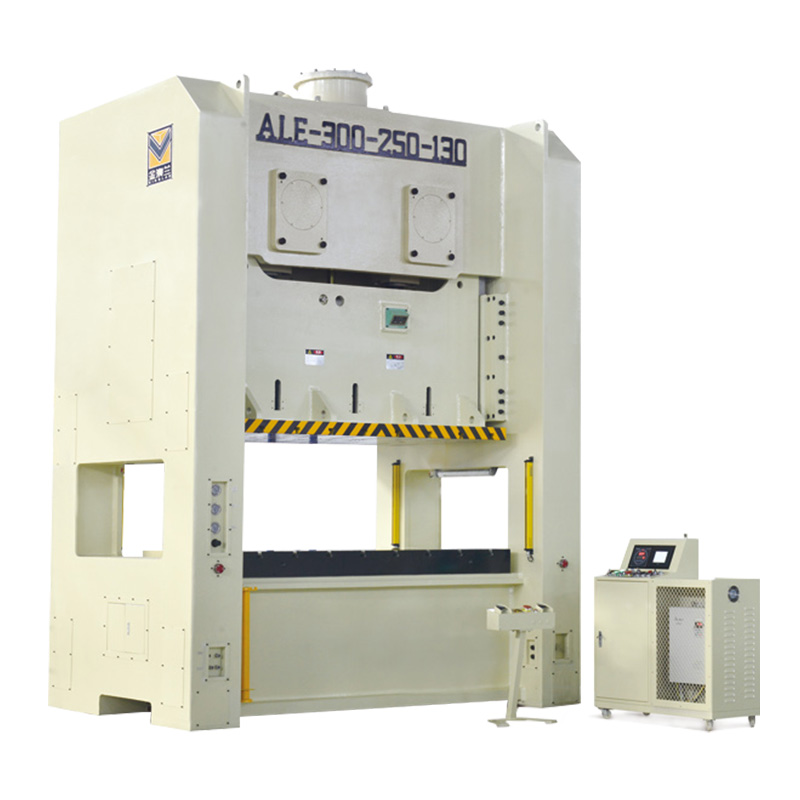

يستخدم الضغط ذو النقطة المزدوجة اتصالين متميزين لتوزيع القوة عبر الشريحة. بدلاً من وجود بيتمان مركزي واحد، يتم ربط قضيبي توصيل بالجانبين الأيسر والأيمن من مجموعة الشرائح. يستخدم نظام القيادة في كثير من الأحيان محركًا ذو عمود طولي أو تروسًا لا مركزية مزدوجة. تعمل هذه الآليات على مزامنة الوصلتين بشكل مثالي، مما يضمن ضربات موقوتة أحادية الفعل عبر منطقة أوسع بكثير. يحتوي تاج المكبس على قطار تروس أكبر بكثير لضمان تحرك كلا المركبتين في انسجام تام.
يتصدى تصميم الاتصال المزدوج هذا للحظات التحول. إنه يطبق ضغطًا هبوطيًا متساويًا على الجانبين الأيسر والأيمن من الشريحة في وقت واحد. عندما ينتقل الحمل بعيدًا عن المركز، يوفر الاتصال الثانوي المقاومة اللازمة للحفاظ على الشريحة موازية للسرير. تعتمد المنشآت بشكل كبير على مكابس الإطار مزدوجة النقطة H لعمليات المحطات المتعددة، وختم الأجزاء غير المتماثل، والتطبيقات ذات القاعدة العريضة حيث تنتشر متطلبات القوة عبر مساحة مادية كبيرة.
ومن خلال تحريك الشريحة من نقطتين، تقوم الآلة بسد الفجوة الموجودة فوق الأدوات بشكل فعال. فكر في الأمر مثل حمل قطعة ثقيلة من الخشب الرقائقي. إذا حملته في المنتصف بيد واحدة، فإنه يتأرجح. إذا حملته بيدين متباعدتين، فسيظل مسطحًا ومستقرًا. هذا الواقع الميكانيكي يجعل من البنى ذات النقطة المزدوجة العمود الفقري لخطوط الختم التقدمية الحديثة. يمنع العمود الطولي الالتواء، مما يضمن وصول الجانبين الأيسر والأيمن من الشريحة إلى المركز الميت السفلي في نفس المللي ثانية بالضبط.
تتطلب مقارنة هذين التكوينين تحليل مقاييس الهندسة والإنتاج الهامة. يجب عليك تقييم كيفية تعامل كل مكبس مع الضغط الجسدي وقيود الأبعاد وتطبيق القوة الخام. نحن نستخدم مجموعة محددة من المعايير عند مراجعة خط الختم لتحديد ما إذا كانت الصحافة تتطابق مع الأدوات.
احسب الحد الأقصى للحمل خارج المركز الناتج عن القالب المحدد.
قم بقياس أبعاد السرير المطلوبة من اليسار إلى اليمين لدعم حذاء القالب بشكل كامل.
تحديد الحمولة الإجمالية المطلوبة وكيفية توزيع تلك الحمولة عبر المحطات.
تقييم خصائص الحمولة العكسية للمادة التي يتم ختمها.
تقييم المساحة المادية المتاحة للأتمتة وإلقاء الخردة.
يمكن أن تؤثر الأحمال خارج المركز على دقة الضغط وعمر الأدوات. في المكابس أحادية النقطة، يؤدي التحميل غير المتساوي إلى إنشاء قوة إمالة على الشريحة، مما يزيد من تآكل الدليل ويسبب تلفًا محتملاً للأدوات. تعمل الضغطات ذات النقاط المزدوجة على تقليل هذه المشكلة عن طريق توزيع القوة من خلال نقطتي اتصال، مما يحسن ثبات الشريحة ويحافظ على محاذاة أفضل أثناء الختم متعدد المحطات. وهذا يساعد على حماية القوالب، وتقليل التآكل، وتحسين تناسق الأجزاء.
لا يعتمد اختيار الصحافة على الحمولة فحسب، بل أيضًا على متطلبات حجم السرير. تتميز المكابس أحادية النقطة بعرض محدود لأن محرك الأقراص المركزي لا يمكنه دعم الشرائح الأوسع بشكل كامل، مما قد يتسبب في انحراف وتقليل الدقة. تقوم المكابس ذات النقاط المزدوجة بتوزيع القوة من خلال وصلتين، مما يسمح بأحجام أكبر للسرير مع الحفاظ على محاذاة الشريحة. إنها مناسبة بشكل أفضل للأدوات الواسعة، والقوالب التقدمية الطويلة، وتطبيقات الختم واسعة النطاق.
الحمولة الإجمالية وحدها لا تحدد القدرة الصحفية. تعمل المكابس أحادية النقطة بشكل جيد مع الأحمال المركزية ولكنها تواجه قيودًا عند الحمولة الأعلى لأن نقطة القيادة الفردية يجب أن تتعامل مع جميع القوى. تعمل المكابس ذات النقاط المزدوجة على توزيع الحمل عبر نقطتي اتصال، مما يعمل على تحسين الاستقرار ودعم مناطق الأدوات الأكبر حجمًا. على سبيل المثال، يمكن للضغط ذو النقطة المزدوجة بوزن 400 طن أن ينشر القوة عبر قالب تقدمي عريض، مما يحافظ على محاذاة ودقة أفضل مقارنة بتصميم النقطة الواحدة.
متري المواصفات | العمارة ذات النقطة الواحدة | العمارة ذات النقطة المزدوجة |
|---|---|---|
ناقل القوة | مركزي، محور تنازلي واحد | محاور موزعة ومزدوجة للأسفل |
قابلية التوسع في عرض السرير | محدود (عادة أقل من 48 بوصة) | واسعة النطاق (تتجاوز بسهولة 84 بوصة) |
التعامل مع الحمل غريب الأطوار | ضعيف (خطر كبير لانقلاب الشريحة) | ممتاز (الاستقرار الجانبي الكامن) |
آلية القيادة | بيتمان واحد، عمود مرفقي من الأمام إلى الخلف | محركان مزدوجان، محرك ذو عمود طولي |
التطبيق الأساسي | تقطيع ثقيل، رسم عميق، سك | يموت التقدمية، وأنظمة النقل |
إمكانية ارتداء جيب | عالية إذا تعرضت لأحمال خارج المركز | منخفض بسبب التوزيع المتوازن للقوة |
يجب أن يتطابق تكوين الصحافة مع متطلبات الأدوات. يمكن أن يؤدي استخدام نوع الضغط الخاطئ إلى تقليل الدقة وزيادة تآكل القالب والحد من كفاءة الإنتاج.
تعد المكابس أحادية النقطة مناسبة للقوالب أحادية المرحلة أو القوالب المدمجة حيث يظل الحمل بالقرب من مركز السرير. إنها أقل ملاءمة للقوالب التقدمية الطويلة لأن تغيير مواضع التحميل يمكن أن يتسبب في اختلال الشريحة والتآكل غير المتساوي للأداة.
تعتبر المكابس ذات النقطة المزدوجة أكثر ملاءمة للختم التدريجي. يعمل تصميم الاتصال المزدوج الخاص بها على توزيع القوة عبر الشريحة، مما يحافظ على محاذاة أفضل أثناء العمليات متعددة المراحل مثل التثقيب والتشكيل والتقطيع.
تؤثر صلابة الصحافة بشكل مباشر على أداء الأدوات ودقة الأجزاء. إذا كانت الشريحة تميل أثناء التشغيل، فقد تصبح اللكمات والقوالب غير محاذاة، مما يتسبب في تآكل أسرع، وأدوات مكسورة، وأجزاء غير متناسقة.
تعمل المكابس ذات النقاط المزدوجة على تحسين ثبات الشريحة من خلال الحفاظ على توازي أفضل. هذا يساعد:
إطالة عمر الموت
تقليل الضرر لكمة
تحسين دقة الأبعاد
انخفاض وتيرة الصيانة
تساعد حركة الانزلاق المستقرة أيضًا على تحقيق قطع أنظف ونتوءات أقل على الأجزاء النهائية.
غالبًا ما تتطلب خطوط الختم الحديثة مغذيات وأنظمة نقل وإزالة الخردة تلقائيًا. قد تحتوي المطابع ذات النقطة الواحدة على مساحة محدودة للأتمتة المعقدة بسبب مناطق العمل الأضيق.
توفر المكابس ذات النقاط المزدوجة أسِرَّة أوسع ومساحة تركيب أكبر لما يلي:
مغذيات سيرفو
أنظمة النقل
أجهزة الاستشعار
معدات مناولة الأجزاء
يعمل توزيع القوة المتوازن أيضًا على تحسين الاستقرار عند تشغيل الإنتاج الآلي، مما يساعد على حماية كل من الأدوات ومعدات التشغيل الآلي.
احسب الحد الأقصى للحمل خارج المركز لأكبر قالب تقدمي لديك لتحديد الاستقرار الجانبي المطلوب.
قم بتركيب أجهزة مراقبة الحمولة العكسية على معداتك الحالية لجمع بيانات أساسية دقيقة لمواصفات الصحافة التالية.
قم بإجراء تحليل العناصر المحدودة (FEA) على توزيع الحمل المتوقع لتحديد لحظات التحول المحتملة قبل الانتهاء من تصميم الصحافة.
استشر مهندس التطبيقات الصحفية لمراجعة مخططات القوالب الخاصة بك والتحقق من متطلبات حجم السرير.
ج: يكمن الاختلاف الرئيسي في عدد التوصيلات التي تقود الشريحة. يستخدم الضغط ذو النقطة الواحدة اتصالاً مركزيًا واحدًا، مما يوفر قوة مركزة إلى منتصف السرير. يستخدم الضغط ذو النقطة المزدوجة وصلتين، لتوزيع القوة بالتساوي على الجانبين الأيسر والأيمن لمقاومة الانقلاب تحت الأحمال البعيدة عن المركز.
ج: إنه محبط للغاية. تعمل القوالب التقدمية على إنشاء أحمال متغيرة خارج المركز أثناء تحرك المادة عبر محطات متسلسلة. تكافح الصحافة ذات النقطة الواحدة للحفاظ على توازي الشريحة في ظل هذه الأحمال اللامركزية. يؤدي عدم الاستقرار هذا إلى انقلاب الشريحة، والتآكل السريع للذراع، والأدوات المكسورة.
ج: تتميز المكابس ذات النقاط المزدوجة بإطارات مصبوبة أكبر بكثير لاستيعاب الأسرّة الأوسع وآليات الاتصال المزدوجة. يؤدي هذا التعقيد الميكانيكي الإضافي، بما في ذلك التروس اللامركزية المتزامنة ومحركات العمود الطولي، إلى زيادة الوزن الإجمالي للماكينة بشكل كبير، مما يتطلب أساسات خرسانية أعمق وأكثر قوة.
ج: يؤدي التحميل خارج المركز إلى إنشاء تأثير رافعة يحاول إمالة شريحة الضغط. إذا لم تتمكن الصحافة من مقاومة لحظة التحول هذه، فإن الشريحة تفقد التوازي. يؤدي هذا إلى إجبار الأذرع على امتصاص الضغط الجانبي، مما يتسبب في دخول اللكمات إلى القالب بزاوية، ويسرع من تآكل الأدوات.
ج: كقاعدة عامة في الصناعة، عندما يتجاوز بُعد السرير من اليسار إلى اليمين 48 بوصة، يصبح تكوين النقطة المزدوجة ضروريًا. وبعيدًا عن هذا العرض، لا يمكن لوصلة مركزية واحدة أن تدعم الحواف الخارجية للشريحة بشكل كافٍ، مما يؤدي إلى انحراف غير مقبول وضعف جودة الجزء.
ج: لا. الحمولة هي تصنيف لإطار الضغط الشامل ونظام القيادة، وليست مضاعفًا لنقاط الاتصال. يوفر المكبس ذو النقطة المزدوجة سعة 400 طن إجمالي 400 طن من القوة، موزعة على نقطتين. ومع ذلك، فإن التصميمات ذات النقطة المزدوجة تصل إلى حمولات قصوى أعلى بكثير.
ج: يعمل محرك العمود الطولي بالتوازي مع سرير الضغط ويستخدم بشكل أساسي في المكابس ذات النقطة المزدوجة. فهو يقوم بمزامنة أنظمة القيادة اللامركزية المزدوجة، مما يضمن تحرك قضبان الاتصال بشكل مثالي جنبًا إلى جنب. ويضمن هذا التزامن قوة هبوطية متساوية ويحافظ على توازي انزلاقي صارم.
