كيفية اختيار مكبس H-Frame

يعد اختيار المناسب مكبس الطاقة ذو الإطار H قرارًا أساسيًا لأي ورشة عمل أو خط إنتاج. تؤثر الصحافة الصحيحة على دقة التشكيل والسلامة والكفاءة وتكاليف التشغيل على المدى الطويل. في هذا الدليل، نتعرف على كيفية اختيار مكبس الإطار H استنادًا إلى الحمولة وتصميم الإطار والتطبيقات ودعم الشركة المصنعة. سواء كنت تتعامل مع تشكيل المعادن الثقيلة، أو تركيب المحامل، أو التسوية الدقيقة، فإن هذه المقالة تساعدك على تقييم الخيارات بوضوح وتجنب أخطاء الشراء الشائعة.

لماذا نختار آلة الضغط ذات الإطار H بدلاً من أنواع الصحافة الأخرى؟

لا يقتصر اختيار إطار الضغط على شكل الماكينة فقط. فهو يؤثر بشكل مباشر على مقدار القوة التي يمكن للصحافة التعامل معها، ومدى دقة كل عملية، ومقدار المساحة الأرضية التي تحتاجها، ومدى جودة أدائها بمرور الوقت. من بين تصميمات المكابس الشائعة، توفر المكبس ذو الإطار H توازنًا قويًا بين القوة والثبات وتعدد الاستخدامات، خاصة عند مقارنتها بالمكابس ذات الإطار C والمكابس ذات الأربعة أعمدة.

H-Frame مقابل C-Frame Press

الاختلافات الهيكلية

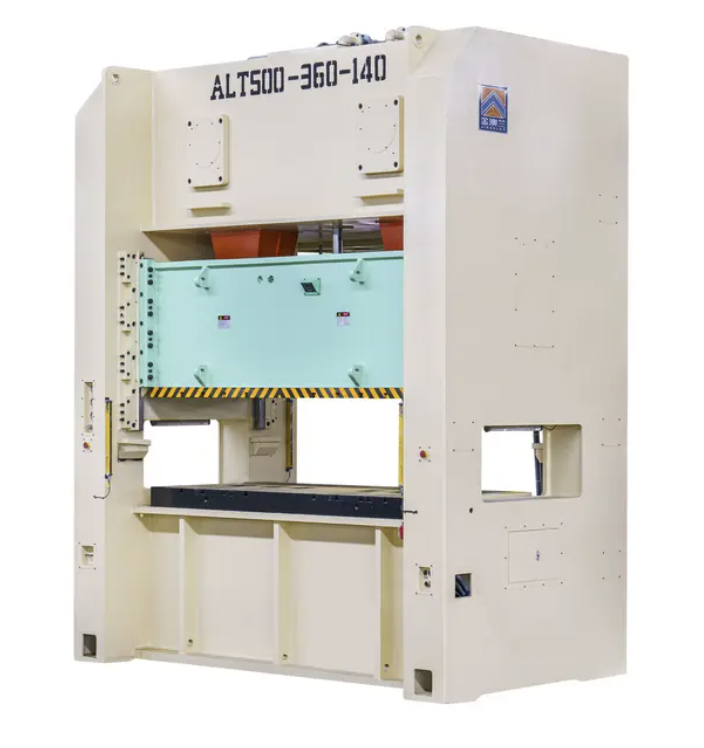

تستخدم مكبس الإطار H قائمتين رأسيتين متصلتين بواسطة عارضة أفقية صلبة. يحافظ هذا الهيكل المغلق على توازن الإطار أثناء التشغيل ويساعد على تحريك الكبش في خط مستقيم. وعلى النقيض من ذلك، تتميز المكبس ذو الإطار C بتصميم مفتوح الجانب يتيح سهولة الوصول إلى منطقة العمل ولكنه يوفر دعمًا هيكليًا أقل تحت الحمل.

مقارنة سعة التحميل

تم تصميم مكابس الإطار H للحمولة المتوسطة إلى العالية جدًا. إنها تتعامل مع الأحمال الثقيلة مع ضغط أقل للإطار ومتانة أفضل على المدى الطويل. عادةً ما تقتصر مكابس الإطار C على الأحمال الخفيفة، كما أن الحمولة الأعلى تزيد من خطر ثني الإطار أو تعبه.

الميزة	مكبس الإطار H	عامل
الحمولة النموذجية	متوسطة إلى عالية جدًا	منخفضة إلى متوسطة
القوة الهيكلية	عالي	محدود
ملاءمة للخدمة الشاقة	ممتاز	ضعيف إلى متوسط

الدقة والانحراف

بسبب تصميم الإطار المتماثل، فإن مكابس الإطار H تقاوم الانحراف بشكل أكثر فعالية. تظل القوة متوازية من خلال المكبس والسرير، مما يساعد في الحفاظ على دقة الضغط. تميل مكابس الإطار C إلى الانحناء على الجانب المفتوح عند زيادة الأحمال، مما قد يقلل من الدقة وعمر الأداة بمرور الوقت.

حالات الاستخدام المثالية لكل منها

تعمل مكابس الإطار H بشكل أفضل في مهام مثل استقامة الأعمدة، والضغط على المحامل الكبيرة، وتشكيل المواد السميكة، وغيرها من العمليات الشاقة. تعد مكابس الإطار C مناسبة بشكل أفضل للأجزاء الصغيرة، وتجميع الضوء، والوظائف التي تتطلب الوصول السريع والتحميل المتكرر للأجزاء.

H-Frame مقابل الصحافة ذات الأربعة أعمدة

الاستقرار وتوزيع القوة

تستخدم المكابس ذات الأربعة أعمدة أربعة أعمدة توجيهية لتوزيع القوة بالتساوي عبر منطقة عمل كبيرة. إنها مثالية للتطبيقات التي تتطلب توازيًا عاليًا. يضغط الإطار H على قوة التركيز على طول خط مركزي قوي، مما يجعلها فعالة للغاية في مهام الضغط على الخط المستقيم حيث تكون هناك حاجة إلى قوة مركزة.

البصمة والتركيب

تتطلب المكابس ذات الأربعة أعمدة عادةً مساحة أرضية أكبر وعملية تركيب أكثر تعقيدًا. تتميز المكابس ذات الإطار H بمساحة أصغر حجمًا وتركيب أبسط، مما يجعلها أسهل في الاندماج في ورش العمل أو خطوط الإنتاج ذات المساحة المحدودة.

اعتبارات التكلفة والصيانة

تأتي المكابس ذات الأربعة أعمدة عمومًا بتكاليف أولية أعلى والمزيد من المكونات التي تتطلب المحاذاة والصيانة. عادةً ما تكون المكابس ذات الإطار H أكثر فعالية من حيث التكلفة، مع عدد أقل من الأجزاء التوجيهية وإجراءات صيانة أبسط، مما يساعد على تقليل وقت التوقف عن العمل.

ضغط الإطار C	مكبس الإطار H	تطبيق
المساحة الأرضية مطلوبة	معتدل	كبير
تعقيد التثبيت	قليل	عالي
التكلفة الأولية	أدنى	أعلى
جهد الصيانة	أسهل	أكثر تعقيدا

عندما يكون الضغط على الإطار H هو الخيار الأفضل

تطبيقات الخدمة الشاقة

تعد مكبس الإطار H خيارًا قويًا للعمليات التي تتطلب دورات متكررة عالية القوة. يحافظ إطارها الصلب على المحاذاة حتى في ظل الاستخدام المكثف المستمر، مما يجعلها موثوقة للبيئات الصناعية الصعبة.

قطع عمل كبيرة أو سميكة

تسمح المسافة الواسعة بين القوائم لمكابس الإطار H بالتعامل مع قطع العمل الكبيرة أو السميكة بسهولة. وهذا يجعلها مناسبة لتسوية الألواح، وتشكيل المكونات الثقيلة، وضغط الأجزاء كبيرة الحجم.

مهام الضغط عالية القوة والخط المستقيم

تطبق مكابس الإطار H القوة في اتجاه رأسي متحكم فيه مع الحد الأدنى من التحميل الجانبي. وهذا يجعلها مثالية لتركيب المحامل، وتجميعات الضغط، واستقامة العمود، والتطبيقات الأخرى حيث تكون قوة الخط المستقيم والدقة أمرًا بالغ الأهمية.

دليل خطوة بخطوة: كيفية اختيار مكبس الإطار H

يعمل اختيار مكبس الإطار H بشكل أفضل عندما تقوم بتقسيم القرار إلى خطوات واضحة. نبدأ عادةً بالسعة، نظرًا لأن الحمولة تحدد ما يمكن للمكبس التعامل معه بأمان وثبات. يؤدي الحصول على هذا الجزء بشكل صحيح إلى تجنب الضرر ووقت التوقف عن العمل والنتائج السيئة لاحقًا.

1. تحديد سعة الصحافة المطلوبة (الحمولة)

كيف يتم حساب حمولة الصحافة

تصف حمولة الصحافة مقدار القوة التي يمكن للآلة تطبيقها. طن واحد يساوي حوالي 2000 رطل من القوة. قد يبدو الأمر بسيطًا، لكن المهام الملحة الحقيقية تضيف عدة متغيرات.

يلعب سمك المادة دورًا كبيرًا. المواد الأكثر صلابة أو سمكًا تقاوم القوة أكثر. تصميم الأدوات مهم أيضًا. تحتاج منطقة الاتصال الصغيرة إلى مزيد من الضغط في نفس المكان. يؤثر طول الشوط وسرعة الضغط على سلوك الحمل أيضًا.

التحميل الزائد على الصحافة يسبب مشاكل بسرعة. قد ينثني الإطار. الأختام ارتداء في وقت مبكر. تنخفض الدقة. وفي الحالات القصوى، تتعطل الأجزاء فجأة. إنها تكلف أكثر من اختيار الحمولة المناسبة من البداية.

مطابقة الحمولة لتطبيقك

تفرض الوظائف المختلفة متطلبات مختلفة تمامًا على مكبس الإطار H. نوصي دائمًا بمطابقة السعة مع أصعب مهمة تقوم بها، وليس أسهلها.

• يحتاج تشكيل المعادن وثنيها إلى حمولة أعلى مع زيادة السمك

• تتطلب استقامة الأعمدة والألواح قوة ثابتة عبر الشوط

• يحتاج تركيب المحامل وإزالتها إلى ضغط يمكن التحكم فيه، وغالبًا ما يكون أعلى من المتوقع

• تعتمد مجموعات التثقيب والضغط على صلابة المادة وحجم القالب

المكبس ذو الأربعة أعمدة	مشكلة
تشكيل الضوء أو التجميع	20 طن - 30 طن
تحمل العمل واستقامة	40 طن - 60 طن
تشكيل ثقيل وألواح سميكة	80 طن - 150 طن
المهام الصناعية الثقيلة	200 طن فما فوق

لا يتصرفون جميعًا بنفس الطريقة. من الأفضل أن يكون الحجم مناسبًا لأصعب مهمة.

هامش الأمان الموصى به

يؤدي اختيار سعة إضافية إلى تحسين المرونة. فهو يتيح للصحافة أن تعمل بشكل أكثر برودة وتستمر لفترة أطول. يشعر المشغلون بقدر أكبر من التحكم أثناء الضغطات الصعبة.

تضيف معظم ورش العمل هامش أمان يتراوح بين 20-30%. يحمي هذا الهامش الإطار والنظام الهيدروليكي. كما أنه يسمح بالوظائف المستقبلية دون استبدال المعدات.

تتضمن خيارات السعة الشائعة ما يلي:

• 20T لمهام ورشة العمل الخفيفة

• 50T للصيانة العامة وأعمال التحمل

• 100T للتشكيل والتقويم الثقيل

• 200T+ للإنتاج الصناعي والمواد السميكة

غالبًا ما نرى المشترين يندمون على صغر حجمهم. عدد قليل جدًا من الناس يندمون على امتلاكهم قدرة أكبر مما كان مخططًا له.

الأخطاء الشائعة عند اختيار مكبس الإطار H

يركز العديد من المشترين على الصحافة نفسها ويفتقدون الصورة الأكبر. غالبًا ما تؤدي الأخطاء الصغيرة أثناء الاختيار إلى ضعف الأداء وارتفاع التكاليف والاستبدال المبكر. تظهر هذه المشكلات مرارًا وتكرارًا عبر ورش العمل والمصانع.

التقليل من الحمولة المطلوبة

هذه هي المشكلة الأكثر شيوعا التي نراها. يقوم المشترون بحساب الحمولة بناءً على مهمة خفيفة واحدة. ثم يبدأ العمل الحقيقي. الصحافة تكافح. تنخفض الدقة. المكونات تتآكل بسرعة. صلابة المواد تغير كل شيء. حجم الأدوات مهم أيضًا. الصحافة التي تعمل بالقرب من الحد الأقصى كل يوم لا تدوم طويلاً.

نطاق الحمولة النموذجية	ماذا يحدث
حمولة قليلة جدًا	الإجهاد الإطار، دورات بطيئة
التشغيل بأقصى حمولة	ارتداء أسرع، والتسريبات
لا يوجد هامش أمان	استخدام محدود في المستقبل

عادةً ما ينتهي بهم الأمر بالترقية في وقت أقرب مما هو مخطط له.

تجاهل احتياجات التطبيق المستقبلية

تنمو العديد من ورش العمل. وظائف تتغير. وصول مواد جديدة. الصحافة المختارة لعمل اليوم فقط ستصبح عنق الزجاجة غدًا. إضافة سعة إضافية يعطي مساحة للتكيف. وهو يدعم الأجزاء الأثقل والأدوات الجديدة لاحقًا. نرى قدرًا أقل من الندم عندما يخطط المشترون لخطوتين أو ثلاث خطوات للأمام.

الاختيار على أساس السعر وحده

السعر المنخفض يجذب الانتباه. غالبًا ما يخفي التنازلات في قوة الإطار أو المكونات الهيدروليكية أو عناصر التحكم. قد تكون المطابع الرخيصة أكثر مرونة. يفقدون الدقة بشكل أسرع. تكاليف الصيانة ترتفع بهدوء مع مرور الوقت. تختفي المدخرات الأولية بسرعة بمجرد بدء فترة التوقف عن العمل.

تطل على متطلبات المساحة والطاقة

لا تزال الصحافة ذات الإطار H بحاجة إلى مساحة. تؤثر المسافات المستقيمة وارتفاع السرير والسكتة الدماغية على التخطيط. تبدو بعض المطابع مضغوطة على الورق. يشعرون بأنهم كبيرون على الأرض. القوة مهمة أيضًا. تحتاج الوحدات الهيدروليكية إلى إمدادات كهربائية مستقرة. تستبدل الأنظمة اليدوية السرعة بالبساطة. يؤدي تجاهل هذه التفاصيل إلى إبطاء عملية التثبيت والتشغيل اليومي.

الفشل في النظر في الخدمة والدعم

كل صحافة تحتاج إلى خدمة في نهاية المطاف. ارتداء الأختام. عمر الخراطيم. الضوابط تحتاج إلى ضبط. الدعم المحدود يحول المشكلات الصغيرة إلى تأخيرات طويلة. إن توفر قطع الغيار أمر أكثر أهمية مما يتوقعه الكثيرون. الشركات المصنعة الموثوقة تحافظ على تشغيل الآلات. الدعم الضعيف يتركهم خاملين.

كيفية اختيار الشركة المصنعة المناسبة لمكبس الإطار H

إن اختيار مكبس الإطار H هو نصف القرار فقط. تحدد الشركة المصنعة التي تقف وراءها الجودة والاتساق والقيمة طويلة المدى. غالبًا ما نرى مطابع موثوقة مدعومة بشركات ذات خبرة عميقة وفرق هندسية قوية وقدرة خدمة عالمية مثبتة.

أهمية الخبرة في التصنيع

تشكل تجربة التصنيع كل جزء من المطبعة. تتحسن صلابة الإطار، وجودة اللحام، ودقة التصنيع، والاستقرار الهيدروليكي خلال عقود من الإنتاج.

عادةً ما تتمتع الشركات المصنعة التي تم تأسيسها مبكرًا بتحكم أقوى في العمليات. إنهم يفهمون سلوك الحمل الثقيل. إنهم يعرفون كيف تفشل المطابع في المصانع الحقيقية. قامت شركات مثل KINGLAN، التي تأسست عام 1983، ببناء هذه المعرفة من خلال الإنتاج المستمر وتحديث التكنولوجيا.

كما تدعم الخبرة الطويلة الأمد التصنيع بكميات كبيرة. تحتاج المرافق المصممة للمكابس الثقيلة إلى الارتفاع وقدرة الرافعة والبنية التحتية المناسبة للاختبار. لا يمكن إنشاء هذه الظروف بين عشية وضحاها.

التخصيص والدعم الهندسي

لا يوجد تطبيقان ملحان يبدوان متماثلين تمامًا. تقدم الشركات المصنعة القوية التخصيص القائم على الهندسة بدلاً من التكوينات الثابتة.

قد يشمل التخصيص ما يلي:

• حجم الإطار والتعزيز الهيكلي

• طول السكتة الدماغية وارتفاع الإغلاق

• أنظمة التحكم والبرمجيات الذكية

• التكامل مع أنظمة التغذية أو الأتمتة

الفرق الهندسية مهمة هنا. يضم طاقم KINGLAN الفني مهندسين ذوي خبرة وكبار المتخصصين الذين يدعمون تخطيط الخطوط الصحفية وتكامل الأتمتة وتحسين كفاءة الإنتاج.

القدرة المخصصة	الفائدة العملية
التصميم الهيكلي	يتعامل مع ظروف التحميل الحقيقية
دعم الأتمتة	يحسن اتساق الإخراج
برامج التحكم	يعزز السلامة والدقة

توفر قطع الغيار

تحتاج كل مطبعة إلى الصيانة طوال عمرها الافتراضي. تتطلب الأسطوانات والصمامات والأختام والمكونات الكهربائية في النهاية الاستبدال.

عادةً ما يحتفظ المصنعون الذين يقومون بتصنيع المكابس على نطاق واسع بأنظمة قطع الغيار. أنها تدعم تسليم أسرع وتوثيق أكثر وضوحا. تساعد قاعدة الإنتاج الكبيرة والتصنيع الموحد لشركة KINGLAN على ضمان توفر الأجزاء على المدى الطويل عبر نماذج الطباعة المختلفة.

غالبًا ما يؤدي الوصول المحدود إلى قطع الغيار إلى فترات توقف طويلة. يشعر المشترون بالتأثير بعد سنوات من الشراء.

الشهادات ومعايير الجودة

تثبت الشهادات انضباط الإنتاج. إنها تؤكد العمليات الخاضعة للرقابة بدلاً من عمليات البناء لمرة واحدة.

تشمل المعايير المهمة ما يلي:

• أنظمة إدارة الجودة ISO 9001

• الامتثال للتصدير والمتطلبات المتعلقة بـ CE

• إجراءات التفتيش والاختبار الداخلي

حصلت KINGLAN على شهادة ISO9001 مبكرًا وتعمل كمؤسسة وطنية للتكنولوجيا الفائقة. تدعم هذه المعايير جودة المكابس المتسقة عبر نطاقات المكابس الميكانيكية من 25 طنًا إلى 2400 طن وخطوط الإنتاج ذات الصلة.

التعليمات

س: هل آلة الضغط ذات الإطار H مناسبة للعمل الدقيق؟

ج: نعم. يقاوم إطاره المتماثل الانحراف، مما يحافظ على محاذاة القوة والدقة ثابتة تحت الحمل.

س: ما الفرق بين المكابس الهيدروليكية الهيدروليكية والكهربائية؟

ج: تستخدم المكابس الهيدروليكية المضخات والصمامات. تضيف النماذج الهيدروليكية الكهربائية تحكمًا مؤازرًا لتحسين كفاءة الطاقة ودقتها.

س: كم من الوقت تستمر عملية الضغط على الإطار H؟

ج: مع الحجم المناسب والصيانة، فإنها غالبًا ما تعمل لمدة 15-20 عامًا أو أكثر في الاستخدام الصناعي.

خاتمة

إن اختيار مكبس الإطار H يدور في النهاية حول موازنة القوة والدقة والمساحة والموثوقية على المدى الطويل. عندما يتم تحديد حجم الحمولة بشكل مناسب ويتوافق هيكل الإطار مع تطبيقاتك الحقيقية، تصبح العمليات اليومية أكثر سلاسة وأمانًا وقابلية للتنبؤ بها. إن التفكير في المستقبل - بدلاً من حل مهمة اليوم فقط - غالباً ما يحدث الفرق الأكبر في أداء الصحافة وعمرها.

مع عقود من الخبرة في التصنيع، Zhejiang Jinaolan Machine Tool Co., Ltd. يدعم المستخدمين خارج نطاق الجهاز نفسه، ويقدم رؤية هندسية وتخصيصًا وخدمة مستقرة طويلة الأمد. إذا كان هدفك هو الحصول على إنتاج ثابت وضغط يمكن الاعتماد عليه للخدمة الشاقة، فإن العمل مع شركة تصنيع مكابس ذات خبرة يمكن أن يحول اختيار المعدات المناسب إلى قيمة إنتاج دائمة.
