إن سوء تقدير القدرة الصحفية ينطوي على مخاطر مالية وتشغيلية شديدة. يؤدي تصغير حجم الآلة إلى فشل كارثي في الإطار، وتوقف المحركات، وتحطم الأدوات. يؤدي التضخيم إلى إهدار الإنفاق الرأسمالي والاستهلاك المفرط للطاقة. يواجه مديرو المصانع ومهندسو التصنيع عملية توازن صارمة. يجب عليك مواءمة متطلبات الإنتاج الحالية مع قابلية التوسع المستقبلية دون الإفراط في الرسملة. قوة إنتاج المواد، وأبعاد الأجزاء، وتعقيد الأدوات، كلها تحدد احتياجات المعدات الخاصة بك.

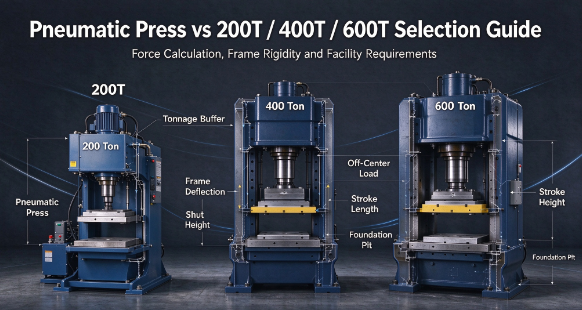

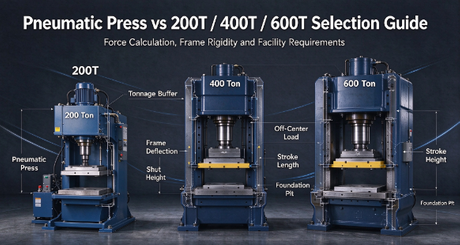

سنقوم بتفصيل الإطار الفني لاختيار حمولة مكبس الطاقة . يقوم هذا الدليل بتقييم الحدود التشغيلية ومتطلبات المنشأة وحدود التطبيق لمكبس الطاقة سعة 200 طن مقارنة بالبدائل ذات سعة 400 طن و600 طن. سوف تتعلم كيفية مطابقة مواصفات الماكينة مع متطلبات القالب، والتحكم في انحراف الإطار، والتخطيط للبنية التحتية للمرافق الثقيلة.
يتطلب حساب الحمولة وجود مخزن مؤقت: قم دائمًا بحساب الحمولة الأساسية المطلوبة للمادة المحددة والتشغيل، ثم قم بإضافة هامش أمان بنسبة 20% على الأقل لمراعاة تآكل الأداة وتنوع المواد.
مطابقة الحمولة مع الأدوات، وليس فقط المواد: تتطلب القوالب التقدمية والتحميل خارج المركز حمولة وصلابة إطار أعلى بكثير من عملية التقطيع البسيطة ذات المحطة الواحدة.
البنية التحتية للمنشأة تملي الجدوى: الترقية من مكبس 200 طن إلى مكبس 400 طن أو 600 طن يغير بشكل أساسي متطلبات التحميل الأرضية، مما يتطلب في كثير من الأحيان حفر أساسات مخصصة ومعدات متخصصة.
الانحراف هو عدو الدقة: يلزم وجود مكابس ذات حمولة أعلى ليس فقط من أجل القوة المطلقة، ولكن أيضًا لتقليل انحراف الإطار عند العمل مع مواد عالية الشد، مما يضمن اتساق الأجزاء وإطالة عمر القالب.
تدفع أنظمة التحكم القيمة: إلى جانب الطاقة الخام، فإن التحكم الحديث المتسق في الضغط وسهولة التشغيل يحدد عائد الاستثمار على المدى الطويل للمكابس شديدة التحمل.
جدول المحتويات
يبدأ حساب حمولة المكبس بمحيط القطع، وسمك المادة، وقوة القص. بالنسبة للتقطيع والتثقيب، الصيغة الأساسية هي القوة = محيط القطع × سماكة المادة × قوة القص. يوفر هذا تقديرًا أوليًا للقوة، والذي يجب تعديله وفقًا لظروف الأدوات، وتغيرات المواد، ومتطلبات الإنتاج الفعلية.
يؤثر سمك المادة وقوتها وعمق التشكيل بشكل مباشر على متطلبات حمولة مكبس الختم. تتطلب المعادن السميكة والفولاذ عالي القوة عمومًا قوة تشكيل أكبر، بينما يتطلب السحب العميق أيضًا طول شوط كافٍ وتحكمًا في حامل الفراغ. يجب على المهندسين تقييم خصائص المواد، وتكوين التعقيد، والقوة المطلوبة طوال الشوط قبل اختيار سعة الضغط.
يمكن أن يكون هامش السعة بنسبة 20% إلى 30% بمثابة مبدأ توجيهي أولي عند اختيار حمولة مكابس الختم. على سبيل المثال، قد يبرر شرط التشكيل بوزن 160 طنًا التفكير في مكبس بوزن 200 طن. يساعد هذا الهامش على استيعاب اختلافات المواد وتآكل الأدوات وظروف الإنتاج المتغيرة. يجب أن يتحقق الاختيار النهائي أيضًا من منحنى قوة الضغط والطاقة المتاحة ومواصفات الشركة المصنعة.
تحدث الحمولة العكسية، والتي تسمى أيضًا الصدمة المفاجئة، عندما يتم إطلاق الطاقة المخزنة فجأة أثناء كسر المادة في التقطيع أو التثقيب. يمكن أن تؤدي الصدمة المفرطة إلى إتلاف إطارات الضغط والأدوات ومكونات نظام نقل الحركة. يساعد الاختيار الصحيح للضغط، وبناء الإطار الصلب، وأنظمة تخفيف الصدمات المناسبة على تقليل الاهتزاز، وتآكل المعدات، وتكاليف الصيانة.
تعتبر مكابس الختم بوزن 200 طن مناسبة لعمليات التقطيع والتثقيب والتشكيل والتشكيل السطحي للخدمة المتوسطة. تشمل التطبيقات الشائعة أقواس السيارات، والحاويات الكهربائية، ومكونات الأجهزة، وأجزاء الصفائح المعدنية العامة. إنها توفر توازنًا عمليًا بين قدرة التشكيل وحجم الماكينة وكفاءة الإنتاج للعديد من الشركات الصناعية.
تستوعب المكابس سعة 200 طن عادةً قوالب صغيرة إلى متوسطة الحجم، اعتمادًا على أبعاد السرير وتصميم الإطار. قد تتجاوز القوالب التقدمية الكبيرة أو التحميل غير المتساوي السعة المسموح بها للماكينة وتتسبب في انحراف الشريحة أو عدم محاذاة الأدوات. يجب على المهندسين التحقق من حجم السرير، وأبعاد الكبش، وخلوص القالب، وحدود الحمل خارج المركز قبل اختيار المعدات.
يمكن للمكابس الميكانيكية سعة 200 طن أن تقدم ضربات عالية نسبيًا في الدقيقة (SPM)، مما يجعلها مناسبة لعمليات الختم المتكررة ذات الحجم الكبير. تساعد وحدات التغذية الآلية وأجهزة تسوية المواد على زيادة الإنتاجية إلى الحد الأقصى. ومع ذلك، تعتمد سرعة الإنتاج الفعلية على تصميم المكبس، وطول الشوط، وتعقيد الأدوات، ومتطلبات التشكيل بدلاً من الحمولة وحدها.
تعتبر الترقية من مكبس 200 طن إلى مكبس 400 طن مناسبًا عندما يتضمن الإنتاج مواد أكثر سمكًا، أو فولاذ عالي القوة، أو قوالب تقدمية معقدة. توفر المكبس بوزن 400 طن قدرة تشكيل أكبر لعمليات التقطيع والثقب والثني المتزامنة. يجب أن تعتمد الترقية على متطلبات الحمولة المحسوبة وأبعاد القالب ومتطلبات الإنتاج.

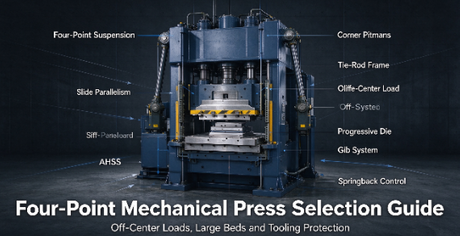

يمكن للمكابس التي يبلغ وزنها 400 طن ذات الإطارات الصلبة وأنظمة توجيه الشرائح المتقدمة إدارة الأحمال غير المتساوية الناتجة عن القوالب التقدمية بشكل أفضل. يساعد التوزيع المناسب للحمل على تقليل انحراف الكبش، وعدم محاذاة الأدوات، والتآكل المبكر للقالب. يجب على المهندسين التحقق من قدرة التحميل المسموح بها خارج المركز للآلة للحفاظ على دقة الختم وموثوقية المعدات.

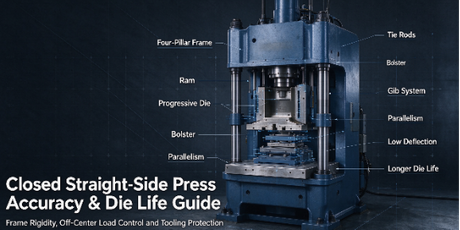

توفر إطارات الضغط ذات الجانب المستقيم صلابة هيكلية عالية وتحكمًا محسنًا في الانحراف من أجل الختم عالي التحمل. تساعد القوائم المعززة، وقضبان الربط المحملة مسبقًا، وأدلة الانزلاق الدقيقة في الحفاظ على التوازي بين الكبش والسرير تحت الحمل. يعمل هذا الاستقرار على تحسين دقة الأبعاد، ويقلل من تكوين نتوءات، ويطيل عمر خدمة الأدوات.
يتم استخدام مكابس الختم بوزن 600 طن بشكل شائع لمكونات السيارات الكبيرة، وأجزاء الأجهزة الثقيلة، وعمليات تشكيل المعادن المعقدة. تدعم سعة الحمولة العالية الخاصة بها التطبيقات الصعبة التي تتضمن مواد سميكة، وقوالب كبيرة، وسحبًا عميقًا. يساعد التحكم المناسب في القوة في الحفاظ على تدفق المواد وتقليل عيوب التشكيل.
يعد طول الشوط وارتفاع الإغلاق ومساحة القالب أمرًا بالغ الأهمية عند اختيار مكبس بوزن 600 طن. تتطلب المكونات الكبيرة أو المسحوبة بعمق حركة كافية للكبش، ومساحة كافية لإزالة الأدوات، ومساحة لإزالة الأجزاء. يجب على المهندسين التحقق من أبعاد القالب، ونطاق ضبط الشريحة، وتخليص التشغيل الآلي لضمان الإنتاج الفعال والتشغيل الآمن.
تتطلب المكابس سعة 600 طن موازنة دقيقة بين قدرة التشكيل وسرعة الضرب واستهلاك الطاقة. توفر المكابس الميكانيكية عملية متكررة فعالة، بينما توفر الأنظمة التي تعمل بمحرك مؤازر ملفات تعريف حركة قابلة للتعديل لتحسين التحكم في التشكيل. يمكن أن يؤدي تحسين سرعة ذاكرة الوصول العشوائي والتعامل الآلي مع المواد إلى تحسين إنتاجية الإنتاج وتقليل استهلاك الطاقة غير الضروري.
توفر المكابس الميكانيكية سرعات إنتاج عالية وهي مناسبة عمومًا للتقطيع والتثقيب والتشكيل السطحي. توفر المكابس الهيدروليكية قوة يمكن التحكم بها طوال الشوط، مما يجعلها مناسبة للرسم العميق والتشكيل المعقد. يعتمد اختيار نظام التشغيل المناسب على عمق التشكيل ومتطلبات السرعة وحجم الإنتاج.
يجب أن تستوعب أبعاد سرير الضغط والكبش مساحة الأدوات وتوفر دعمًا مناسبًا للحمل. يمكن أن تتسبب مطابقة القالب غير الصحيحة في توزيع القوة بشكل غير متساوٍ، وتشوه الأدوات، وجودة الجزء غير المتسقة. يجب على المهندسين التحقق من أبعاد المسند وحجم الشريحة وترتيبات التثبيت وإزالة القالب قبل شراء المعدات.
قدرة الصحافة | نوع الإطار النموذجي | التطبيقات المناسبة | سرعة الإنتاج |
|---|---|---|---|
200 طن | إطار C / جانب مستقيم | التقطيع والتشكيل الضحل | أعلى عموما |
400 طن | الجانب المستقيم | يموت التقدمية، وتشكيل المتوسطة | واسطة |
600 طن | ثقيل مستقيم الجانب / هيدروليكي | رسم عميق، لوحات كبيرة | أقل عموما |
تعتمد سرعة الشوط الفعلية والقدرة على التشكيل على تصميم الضغط، وتكنولوجيا القيادة، والأدوات، وظروف التشغيل.
يحدد طول الشوط مسافة سفر المكبس، بينما يحدد ارتفاع الإغلاق مساحة الأدوات المتاحة في الجزء السفلي من الحد في ظل ظروف ضبط محددة. يجب أن تتطابق كلا المعلمتين مع ارتفاع القالب وعمق التشكيل ومتطلبات إزالة الأجزاء. يمنع الخلوص المناسب تداخل الأدوات ويدعم عمليات الختم الفعالة.
تستخدم مكابس الختم الحديثة وحدات التحكم PLC، وواجهات HMI، وأنظمة المراقبة لتحسين الدقة والكفاءة التشغيلية. تساعد ميزات مثل التحكم في الحركة القابلة للبرمجة على محركات الأقراص المتوافقة، وتخزين الوصفات، ومراقبة الحمولة، وتشخيص الأخطاء على تقليل وقت الإعداد، ومنع التحميل الزائد، والحفاظ على جودة إنتاج متسقة.
قم بتخطيط أكبر آثار أقدام القالب لديك واحسب سعة التحميل المطلوبة خارج المركز قبل تحديد حجم السرير.
قم بتركيب أجهزة مراقبة الحمولة على معداتك الحالية لالتقاط بيانات القوة الأساسية لعمليات الإنتاج الحالية لديك.
قم بتعيين مهندس إنشائي لحفر أرضية منشأتك والتحقق من عمق الخرسانة لتركيب الآلات الثقيلة.
اطلب تقارير تحليل العناصر المحدودة (FEA) من الشركة المصنعة للصحافة للتحقق من تفاوتات انحراف الإطار تحت الحمل الأقصى.
ج: يؤدي تصغير حجم المكبس إلى حدوث أعطال ميكانيكية خطيرة. سوف يتوقف المحرك، وسوف ينزلق القابض تحت الحمل. يحدث انحراف مفرط في الإطار، مما يؤدي إلى اختلال محاذاة الثقب والموت. يؤدي هذا إلى التآكل السريع للأداة، وحرق الأجزاء، وتشقق الإطار الكارثي في نهاية المطاف أو تدمير القالب.
ج: يمكنك حساب الحمولة الأساسية باستخدام معادلة قياسية: الحمولة = (طول القطع × سمك المادة × قوة قص المادة) / 2000. قم دائمًا بإضافة هامش أمان بنسبة 20% إلى 30% إلى خط الأساس هذا لمراعاة تآكل الأداة وتنوع المواد وطول عمر الماكينة.
ج: هذا ممكن فقط للأجزاء الصغيرة جدًا والرفيعة. يتطلب الرسم العميق عادةً حمولة كاملة طوال الشوط بأكمله، وهو ما يفضل المكابس الهيدروليكية. غالبًا ما يتجاوز قدرات طول الشوط للمكابس الميكانيكية القياسية بوزن 200 طن. يؤدي التشكيل العميق عمومًا إلى دفع المتطلبات نحو الماكينات ذات سعة 400 طن أو أكثر من 500 طن.

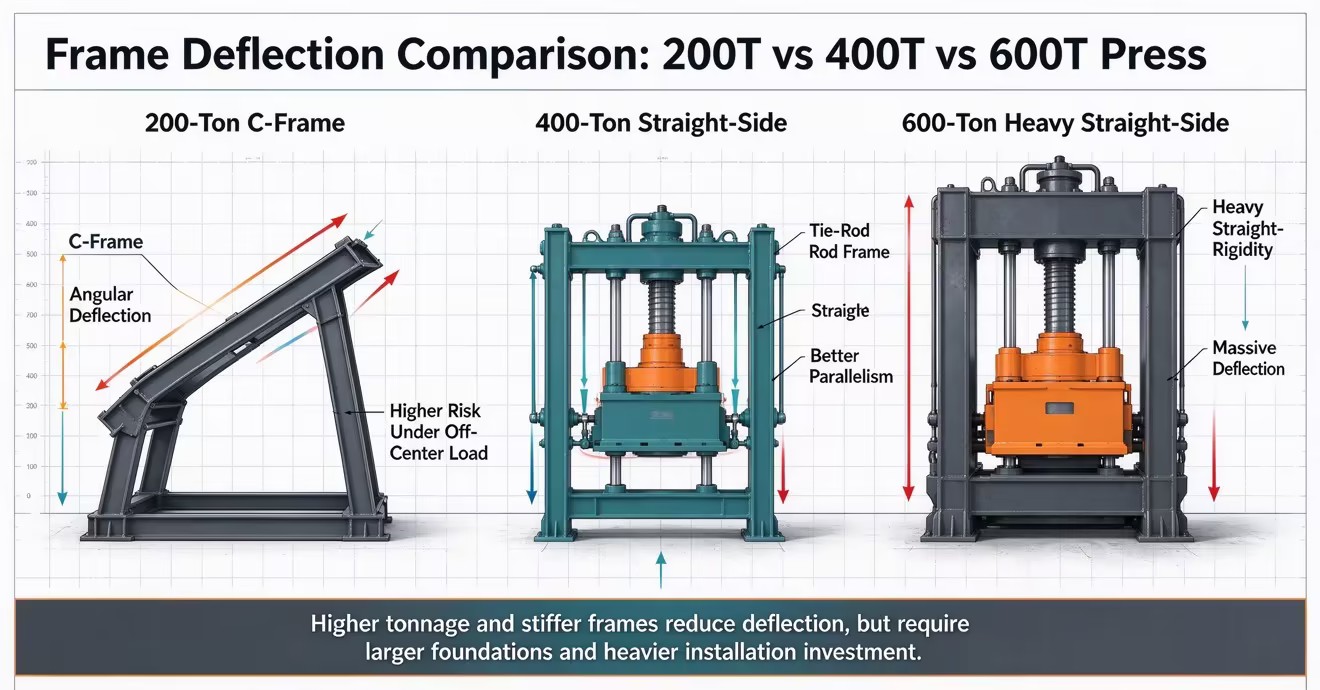

ج: يؤدي الانحراف المفرط إلى عدم محاذاة اللكمة والقالب أثناء السكتة الدماغية. يؤدي هذا المحاذاة غير الصحيحة إلى التآكل السريع للأداة، وضعف جودة الجزء، وفشل القالب في نهاية المطاف. تقاوم الإطارات ذات الحمولة الأعلى الانحراف بشكل أفضل، وتحافظ على التوازي، وتوفر تحكمًا ثابتًا في الضغط عبر الأدوات.
ج: لا يمكن لهذه الآلات الضخمة أن توضع على أرضيات المصنع القياسية مقاس 6 بوصات. إنها تتطلب أسسًا وحفرًا خرسانية معزولة ومصممة هندسيًا. تمتص هذه الأساسات المتخصصة الصدمات التشغيلية، وتمنع نقل الاهتزازات، وتدعم بشكل آمن الوزن الساكن الهائل للآلة وأدواتها.
ج: إذا لم يكن الحمل متمركزًا تحت الكبش، فلن تتمكن الصحافة من توصيل حمولتها القصوى المقدرة بأمان. يؤدي التحميل خارج المركز، وهو أمر شائع في القوالب التقدمية، إلى انقلاب الشريحة. يؤدي هذا إلى مخاطر التآكل الشديد للذراع، وتلف الإطار، وعدم محاذاة الأدوات إذا كانت الصحافة تفتقر إلى الصلابة الكافية.
