فهم أنظمة القابض والفرامل في مكابس الطاقة الميكانيكية

تعتمد موثوقية مكابس الطاقة الميكانيكية على آلية أساسية واحدة. تحدد آلية التوقف سلامة المشغل وتحدد الحد الأقصى من إنتاجية الإنتاج. تؤدي أنظمة التوقف الفاشلة أو القديمة إلى مخاطر تشغيلية شديدة على أي أرضية ختم. تؤدي أوقات التوقف غير المتسقة إلى إضعاف حواجز السلامة، مما يجعل الستائر الخفيفة غير فعالة. ترتفع معدلات الخردة عندما يفشل الكبش في التعشيق بدقة عند زاوية الكرنك المبرمجة. تصبح انتهاكات الامتثال الخاصة بـ OSHA وANSI تهديدًا يلوح في الأفق عندما تتجاوز أوقات التوقف الحدود المقبولة. يؤدي التوقف غير المخطط له بسبب لوحة القابض المكسورة أو بطانة الفرامل المحترقة إلى إيقاف خطوط الختم بأكملها، مما يؤدي إلى تعطيل عمليات التجميع النهائية.

يحتاج مديرو المصانع ومهندسو الصيانة إلى نهج منظم قائم على الهندسة لتقييم هذه الآليات. يستكشف هذا الدليل الفني كيفية تقييم الترقيات المناسبة ومقارنتها واختيارها. نقوم بفحص الحمولة، وقصور دولاب الموازنة، والقدرة الحرارية، ومتطلبات الإنتاج لضمان الأداء الأمثل. يمكن للفرق الهندسية تحديد الأنظمة التي تقضي على سلوك الكبش غير المنتظم واستعادة التحكم المطلق في ضربة الضغط.

• السلامة والامتثال أولاً: يؤثر تحديث القابض الضاغط والفرامل بشكل مباشر على الامتثال لإدارة السلامة والصحة المهنية (OSHA) وحسابات مسافة الأمان ANSI B11.1 من خلال ضمان أوقات توقف موثوقة وقابلة للتكرار.

• مقايضات النظام الرطب مقابل النظام الجاف: توفر الأنظمة الجافة تكاليف أولية أقل وصيانة أبسط، في حين توفر الأنظمة الرطبة تبديدًا فائقًا للحرارة، وتقليل الضوضاء، وطول العمر لتطبيقات الدورة العالية.

• يعد تكامل التحكم أمرًا بالغ الأهمية: يجب أن تقترن ترقية المكونات الميكانيكية بأنظمة التحكم في الضغط الحديثة والمتكررة - بما في ذلك صمامات الأمان المزدوجة الخاضعة للمراقبة المتقاطعة - لتحقيق فوائد السلامة والأداء الكاملة.

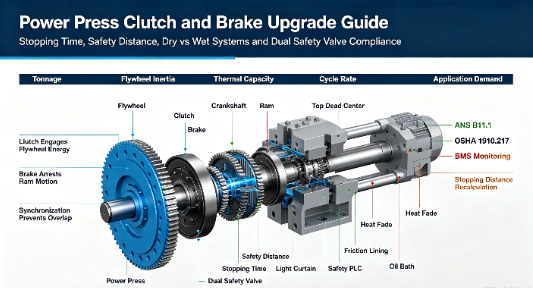

كيف يعمل قابض الضغط والفرامل

متطلبات الأداء الرئيسية

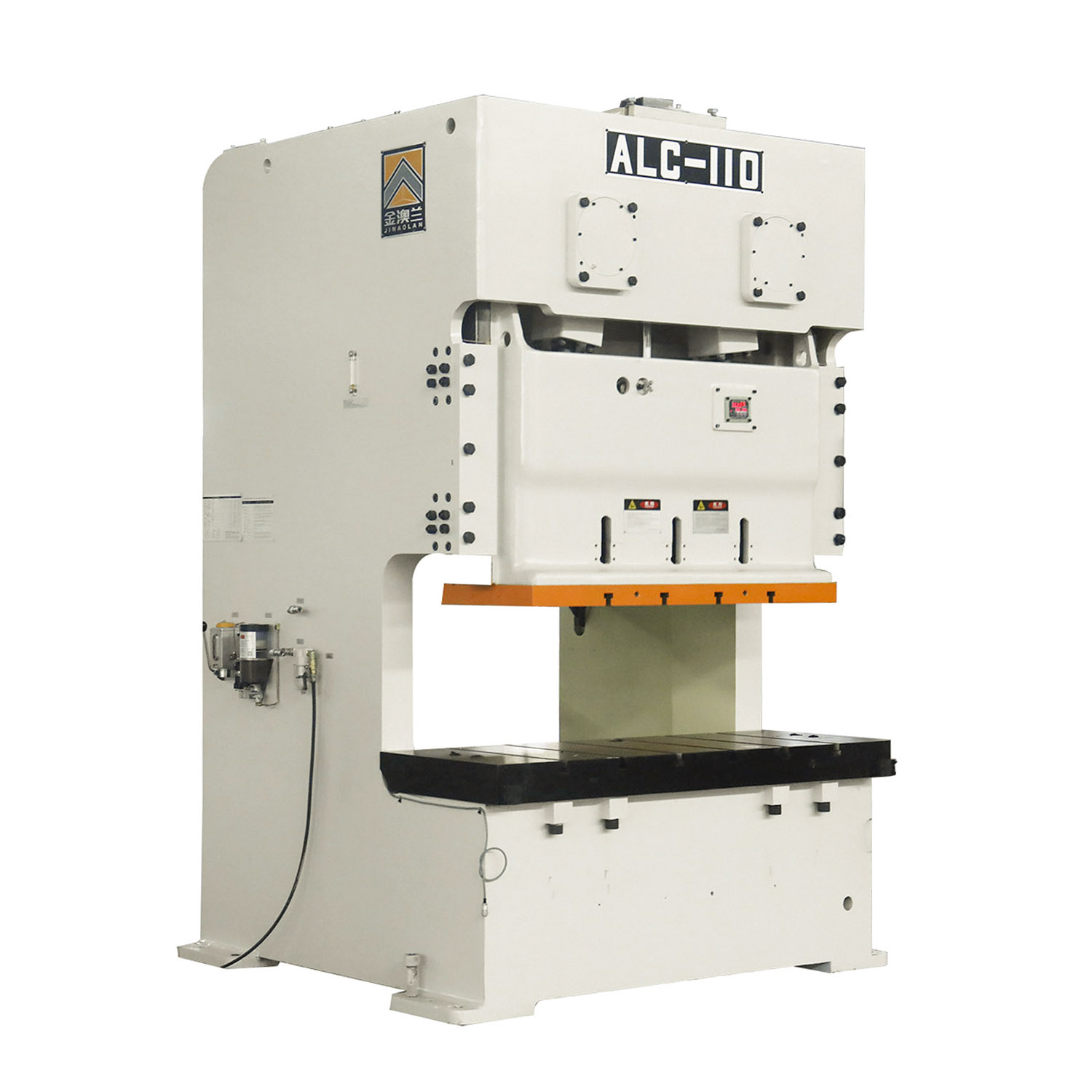

يتحكم نظام القابض والفرامل بالضغط الكهربائي في نقل وإيقاف طاقة دولاب الموازنة.

يقوم القابض بنقل الطاقة من دولاب الموازنة إلى العمود المرفقي لقيادة الكبش. تقوم الفرامل بإيقاف الكبش بدقة عند الحاجة يجب أن يعمل كلا النظامين معًا لضمان التشغيل السلس والتوقف الآمن. .

تقييم الأداء

تشمل عوامل الأداء المهمة ما يلي:

• سرعة المشاركة: تحدد مدى سرعة استجابة الصحافة بعد التنشيط.

• سعة عزم الدوران: تضمن أن ينقل القابض طاقة كافية دون الانزلاق.

• وقت التوقف: يحافظ على أداء توقف ثابت ويدعم متطلبات السلامة.

يجب أن يوفر النظام الموثوق أوقات توقف مستقرة في ظل ظروف التشغيل المختلفة.

علامات الفشل الشائعة

يساعد الاكتشاف المبكر على منع التوقف عن العمل وتلف المعدات. تشمل العلامات التحذيرية الشائعة ما يلي:

• الاشتباك البطيء: قد يشير إلى تسرب الهواء، أو تآكل الأختام، أو مشاكل في صمام التحكم.

• الضوضاء غير الطبيعية: غالبًا ما تنتج عن تآكل ألواح الاحتكاك أو الأجزاء الميكانيكية.

• مسافة توقف أطول: تشير إلى تآكل الفرامل أو انخفاض أداء الفرامل.

• أخطاء التحكم المتكررة: قد تنتج عن مشاكل الضغط أو أخطاء نظام التحكم.

• غبار الاحتكاك أو الجزيئات المعدنية: يظهر تآكلًا مفرطًا داخل القابض أو نظام الفرامل.

يساعد الفحص المنتظم في الحفاظ على دقة الطباعة والسلامة وكفاءة الإنتاج.

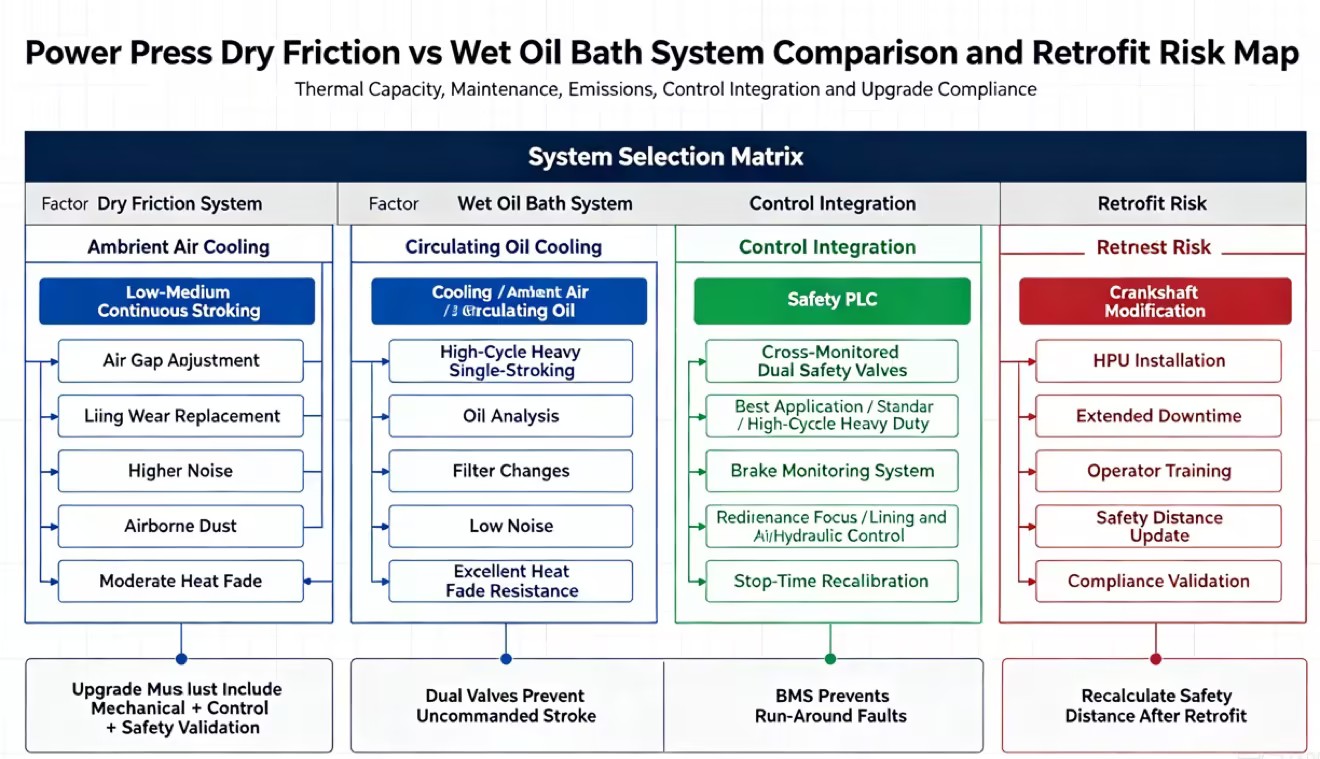

أنواع أنظمة القابض والفرامل الكهربائية

تتناسب تصميمات القابض والفرامل المختلفة مع متطلبات الإنتاج المختلفة. تشمل الاختيارات الرئيسية الأنظمة الجافة، والأنظمة الرطبة، والتكوينات المنفصلة أو المركبة.

أنظمة القابض الجاف والفرامل

تستخدم الأنظمة الجافة الهواء المضغوط لتعشيق ألواح الاحتكاك. تتعرض أسطح الاحتكاك للهواء، مما يجعل الفحص والصيانة أسهل.

المزايا:

• هيكل بسيط

• صيانة سهلة

• مناسبة لمتطلبات الإنتاج المنخفضة والمتوسطة

القيود:

• يمكن أن تتراكم الحرارة أثناء التشغيل عالي السرعة

• يتم إنشاء المزيد من غبار الاحتكاك

• قد ينخفض ​​أداء التوقف في ظل ظروف ركوب الدراجات الثقيلة

تُستخدم الأنظمة الجافة بشكل شائع في خطوط الإنتاج القياسية ومشاريع التعديل التحديثي.

أنظمة القابض والفرامل الرطبة

تضع الأنظمة الرطبة ألواح الاحتكاك داخل غلاف مملوء بالزيت. يساعد الزيت على إزالة الحرارة وتحسين الأداء أثناء التشغيل المستمر عالي السرعة.

المزايا:

• تحكم أفضل بالحرارة

• عمر خدمة أطول

• مناسبة للختم عالي الدورة والثقيلة

القيود:

• تركيب أكثر تعقيدا

• يتطلب صيانة الزيت وأنظمة التبريد

تُفضل الأنظمة الرطبة للتطبيقات الصعبة التي تتطلب أداءً مستقرًا خلال فترات الإنتاج الطويلة.

الجمع مقابل الوحدات المنفصلة

وحدات الجمع

تم دمج مكونات القابض والفرامل في مجموعة واحدة. يوفر هذا التصميم سهولة التركيب ويحسن السلامة عن طريق منع تداخل القابض والفرامل.

وحدات منفصلة

يتم تثبيت مكونات القابض والفرامل بشكل منفصل. يوفر هذا التكوين مرونة أكبر لتصميمات الضغط الخاصة والتطبيقات ذات عزم الدوران العالي.

يعتمد اختيار نظام القابض والفرامل الصحيح على سرعة الضغط ومتطلبات الإنتاج واحتياجات الصيانة وظروف التشغيل.

كيفية اختيار نظام القابض والفرامل المناسب

كيفية اختيار نظام القابض والفرامل المناسب

يتطلب اختيار قابض ضغط الطاقة ونظام الفرامل تقييم السلامة وسرعة الإنتاج وإدارة الحرارة ومتطلبات عزم الدوران. يعمل النظام المطابق بشكل صحيح على تحسين موثوقية الصحافة وتقليل تكاليف الصيانة.

وقف الوقت ومراقبة السلامة

يؤثر إيقاف الأداء بشكل مباشر على سلامة المشغل. يجب أن تقوم الفرامل بإيقاف الكبس خلال الوقت المطلوب للحفاظ على ظروف التشغيل الآمنة.

يقوم نظام مراقبة الفرامل بفحص أداء التوقف بشكل مستمر. إذا أصبح وقت التوقف طويلاً للغاية بسبب التآكل أو انخفاض كفاءة الفرامل، فيمكن للنظام تنبيه فرق الصيانة قبل حدوث مخاطر السلامة.

تشمل العوامل الرئيسية ما يلي:

• وقت التوقف المستمر

• استجابة موثوقة للفرامل

• مسافة الأمان المناسبة

• مراقبة الأداء بشكل منتظم

إدارة الحرارة وظروف التشغيل

يؤدي الختم عالي السرعة إلى توليد حرارة كبيرة أثناء دورات القابض والفرامل المتكررة. إذا لم يتمكن النظام من إزالة الحرارة بشكل فعال، فقد ينخفض ​​أداء الاحتكاك.

تعتمد الأنظمة الجافة على تبريد الهواء وهي مناسبة للتطبيقات القياسية.

تستخدم الأنظمة الرطبة التبريد بالزيت للتحكم في الحرارة والحفاظ على أداء مستقر أثناء الإنتاج بالدورة العالية.

يعتمد اختيار طريقة التبريد الصحيحة على سرعة الضغط، وحجم الإنتاج، وظروف التشغيل.

مطابقة عزم الدوران مع متطلبات الصحافة

يجب أن يتطابق القابض والفرامل مع قدرة الضغط وطاقة دولاب الموازنة.

تشمل العوامل المهمة ما يلي:

• حمولة الصحافة

• حجم دولاب الموازنة

• عملية الختم

• سرعة الإنتاج

تتطلب عمليات التشكيل للخدمة الشاقة قدرة عزم دوران أعلى من تطبيقات الختم الخفيف. قد يتسبب النظام ذو الحجم الصغير في التآكل الزائد والتوقف غير المستقر وتقليل عمر المعدات.

الاعتبارات البيئية واعتبارات الصيانة

تؤثر بيئة العمل أيضًا على اختيار القابض والفرامل.

قد تولد الأنظمة الجافة غبار الاحتكاك وضوضاء تشغيل أعلى. توفر الأنظمة الرطبة تحكمًا أفضل في الغبار نظرًا لبقاء جزيئات التآكل داخل نظام الزيت.

بالنسبة لمرافق الإنتاج الحديثة، يمكن للأنظمة المغلقة أن تساعد في تحسين:

• نظافة مكان العمل

• التحكم في الضوضاء

• كفاءة الصيانة

يضمن اختيار نظام القابض والفرامل المناسب تشغيلًا أكثر أمانًا وإنتاجًا مستقرًا وعمر خدمة أطول للضغط.

اعتبارات الصيانة والطاقة

فترات الصيانة وإدارة السوائل

يتطلب تقييم الجدوى التشغيلية لأنظمة القابض والفرامل على المدى الطويل فهمًا عميقًا لفترات الصيانة. تتطلب التكوينات الجافة تدخلات بدنية متكررة. يجب على فنيي الصيانة قياس فجوة الهواء بين ألواح الاحتكاك بانتظام. ومع تآكل البطانات، تزداد هذه الفجوة، مما يتطلب ضبطًا يدويًا لألواح الرقائق لاستعادة سرعة المشاركة المثالية. في النهاية، تتآكل بطانات الاحتكاك حتى تصل إلى المسامير، مما يستلزم تفكيكًا كاملاً واستبدال أقراص الاحتكاك.

تعمل التكوينات الرطبة على تغيير الجدول الزمني للصيانة بشكل جذري. نظرًا لأن طبقة الزيت تمتص احتكاك التعشيق، فإن الألواح الداخلية تتعرض لتآكل مادي لا يذكر. من الشائع أن تعمل الوحدة الرطبة لمدة عشر سنوات دون الحاجة إلى استبدال اللوحة الداخلية. ومع ذلك، فإن طول العمر الميكانيكي هذا يحول عبء الصيانة إلى إدارة السوائل. يجب على الفنيين إجراء أخذ عينات منتظمة من الزيت للتحقق من انهيار اللزوجة والتلوث بالجسيمات. يصبح تغيير السائل الهيدروليكي المتخصص واستبدال المرشحات عالية الميكرون مهمة الصيانة الوقائية الأساسية.

استهلاك الطاقة وطرق التشغيل

تؤثر طرق التشغيل بشكل مباشر على أحمال طاقة المحطة. تعتمد أنظمة الهواء المضغوط على الهواء المضغوط، وهو غير فعال في توليده. تستهلك كل ضربة حجمًا محددًا من الهواء المضغوط. علاوة على ذلك، غالبًا ما تؤدي خطوط الهواء القديمة إلى حدوث تسربات صغيرة، ويمكن أن يؤدي انخفاض الضغط عبر المصنع إلى تباطؤ تعشيق القابض. يجب أن تتأكد المنشآت من قدرة الضاغط على التعامل مع متطلبات القدم المكعبة المستمرة في الدقيقة (CFM) للقوابض الهوائية الكبيرة.

يتطلب التشغيل الهيدروليكي، الذي يُستخدم غالبًا في الأنظمة الرطبة للخدمة الشاقة، وحدات طاقة هيدروليكية مخصصة (HPUs). تستخدم هذه الوحدات محركات كهربائية للحفاظ على ضغط سائل ثابت. في حين أن الأنظمة الهيدروليكية توفر قوة هائلة وفورية دون مشكلات انضغاط الهواء، إلا أنها توفر استهلاكًا كهربائيًا مستمرًا. يجب على المهندسين تقييم أثر وحدة HPU، وتوجيه الخطوط الهيدروليكية عالية الضغط، والحمل الكهربائي لمحركات المضخة ذات الخدمة المستمرة عند تحديد هذه الأنظمة.

خاتمة

يتطلب اختيار آلية التوقف المناسبة تقييمًا هندسيًا صارمًا لدورة عمل الصحافة ومتطلبات الطاقة الحركية. توفر الأنظمة الجافة حلولاً موثوقة وسهلة الصيانة للعمليات المستمرة القياسية. توفر الأنظمة الرطبة تبديدًا شديدًا للحرارة وطول العمر المطلوب لمتطلبات الختم ذات الحجم الكبير أو الدورة العالية أو الحساسة للبيئة. تؤدي ترقية قابض الضغط والفرامل إلى استعادة التحكم الدقيق في الكبس، وتضمن الامتثال التنظيمي، وتحمي مشغلي المنشأة وأدواتها.

1. قم بإجراء تدقيق صحفي شامل باستخدام أجهزة قياس وقت التوقف المعايرة لتحديد خطوط الأساس الحالية للأداء.

2. احسب مسافة الأمان المطلوبة بناءً على أوقات التوقف الحالية ومعايير ANSI B11.1 لتحديد فجوات الامتثال الفورية.

3. استشر مهندس ضغط ميكانيكي معتمد لتقييم القصور الذاتي لدولاب الموازنة ومتطلبات الحمل الحراري لتطبيقات الختم المحددة الخاصة بك.

4. قم بمراجعة مواصفات OEM الحديثة لضمان التوافق التحديثي مع أبعاد العمود المرفقي الحالية وقدرات الهواء أو الكهرباء المتوفرة في المصنع.

5. قم بترقية عناصر التحكم المنطقية للترحيل القديمة إلى وحدات التحكم المنطقية القابلة للبرمجة (PLCs) الحديثة للسلامة والمزودة بصمامات أمان مزدوجة خاضعة للمراقبة المتقاطعة أثناء التحديث الميكانيكي.

التعليمات

س: ما هو متوسط ​​العمر الافتراضي لقابض الضغط والفرامل؟

ج: يعتمد العمر الافتراضي بشكل كامل على التكنولوجيا والتطبيق. تستمر بطانات الاحتكاك الجافة عادةً من سنة إلى ثلاث سنوات اعتمادًا على معدلات الدورة والأحمال الحرارية. الأنظمة الرطبة، نظرًا لأن ألواح الاحتكاك محمية بطبقة زيتية، غالبًا ما تعمل لأكثر من 10 سنوات قبل أن تتطلب عمليات إعادة بناء داخلية، بشرط صيانة الزيت والمرشحات بشكل صارم.

س: كيف يمكنك قياس وقت التوقف في مكبس الطاقة الميكانيكية؟

ج: يستخدم الفنيون جهازًا محمولًا أو متكاملًا لقياس وقت التوقف. يقوم هذا الجهاز بتشغيل الفرامل في أسوأ وضع للسكتة الدماغية، والذي عادة ما يكون 90 درجة في الشوط السفلي. ثم يقوم بقياس المللي ثانية الدقيقة التي يستغرقها الكبش حتى يتوقف تمامًا.

س: ما هو صمام الأمان المزدوج ولماذا هو مطلوب؟

ج: يوفر صمام الأمان المزدوج تحكمًا زائدًا في الهواء أو السائل الهيدروليكي الذي يقوم بتشغيل آلية الإيقاف. في حالة التصاق أو تعطل أحد بكرة الصمام الداخلي، تقوم البكرة الثانوية بإخراج السائل أو الهواء بأمان. يؤدي هذا الإجراء الآمن من الفشل إلى تشغيل الفرامل ويمنع حدوث ضغط غير مقصود وغير مقصود.

س: ما الفرق بين التكوين الرطب والجاف؟

ج: تستخدم الأنظمة الجافة ألواح احتكاك مكشوفة يتم تبريدها بالهواء المحيط، مما يجعلها أكثر بساطة ولكنها عرضة لتلاشي الحرارة وتوليد الغبار. تقوم الأنظمة الرطبة بتغليف ألواح الاحتكاك في حمام زيت دائري، مما يوفر تبديدًا فائقًا للحرارة، وعدم وجود غبار محمول بالهواء، وعمر ميكانيكي أطول بشكل ملحوظ في ظل ظروف الضربة الواحدة الثقيلة.

س: هل يمكن تحديث المكبس القديم بنظام إيقاف حديث؟

ج: نعم. يمكن تحديث وتحديث معظم المطابع الميكانيكية القديمة. ومع ذلك، غالبًا ما يتطلب هذا معالجة العمود المرفقي الحالي لقبول محاور التثبيت الجديدة. علاوة على ذلك، يجب أن يقترن التعديل الميكانيكي بأدوات تحكم حديثة في الضغط وصمامات أمان مزدوجة لتلبية معايير السلامة الحالية.
