الصحافة ذات الأربع نقاط مقابل الصحافة ذات النقطتين: أيهما أفضل للأجزاء الكبيرة؟

يمثل ختم الأجزاء الضخمة غير المتماثلة تحديًا هندسيًا شديدًا. يجب عليك إدارة الحمولة القصوى عبر مساحات السرير الواسعة دون المساس بتوازي الشريحة أو جودة الجزء. عند تشكيل ألواح جسم السيارة، أو هياكل الأجهزة، أو مكونات الفضاء الجوي الكبيرة، نادرًا ما تتمركز القوة المطلوبة بشكل مثالي تحت الكبس. يخلق هذا التحميل اللامركزي ضغطًا هائلاً على هيكل الضغط. إذا قللت من تحديد نظام التعليق، فإن القوى الخارجة عن المركز تؤدي إلى تآكل القالب مبكرًا، وتفاوتات غير مقبولة للأجزاء، وتلف المعدات الكارثي.

ويتطلب حل هذه المشكلة تقييم الاختلافات الهيكلية الأساسية بين بنيات الصحافة. إن اختيار الصحافة ذات الأربع نقاط مقابل الصحافة ذات النقطتين يفرض قابلية التشغيل على المدى الطويل، وعمر الأدوات، والتوافق مع الأتمتة، وفعالية المعدات بشكل عام. يضمن تحديد التكوين الصحيح بقاء الشريحة موازية للمسند حتى في لحظات الانقلاب الشديدة، مما يحمي كلاً من الأدوات وإطار الضغط.

• التوازي تحت الحمل: يوفر الضغط ذو الأربع نقاط مقاومة فائقة لانقلاب الشريحة أثناء التحميل الشديد بعيدًا عن المركز، مما يجعل ذلك إلزاميًا للأجزاء الضخمة وغير المتماثلة.

• حدود حجم السرير: تعتبر المكابس ذات النقطتين مثالية بشكل عام لأبعاد السرير من اليسار إلى اليمين حتى 120-144 بوصة؛ يتطلب تجاوز هذا عادةً بنية من أربع نقاط لمنع الانحراف.

• إستراتيجية الأدوات والأتمتة: تتطلب قوالب النقل متعددة المحطات ذات الأحمال الثقيلة غير المتوازنة في نهايات سرير الضغط، بالإضافة إلى الأتمتة الآلية التي تتطلب فتحات نوافذ كبيرة، ميكانيكا دعم الزاوية لنظام من أربع نقاط.

• قدرات الرسم العميق: توفر الأنظمة ذات الأربع نقاط ثباتًا فائقًا عند دمج وسائد القالب الضخمة المطلوبة للسحب العميق لألواح السيارات أو الأجهزة الكبيرة.

• التكلفة مقابل القدرة: على الرغم من أن المكبس رباعي النقاط يتطلب استثمارًا أوليًا أعلى بكثير وصيانة معقدة، إلا أنه يقلل بشكل كبير من معدلات تآكل الأدوات والخردة في تطبيقات اللوحات الكبيرة.

كيف تعمل أنظمة التعليق الصحفي

يحافظ نظام التعليق الصحفي على محاذاة الشريحة والمسند بشكل صحيح أثناء الختم. إنه يوزع قوى التشكيل بالتساوي ويقلل التشوه تحت الأحمال الثقيلة.

أثناء الختم، يتم دفع المادة للخلف مقابل الشريحة. من الأسهل التعامل مع الأحمال المتوازنة، لكن الأجزاء الكبيرة أو المعقدة غالبًا ما تخلق قوى غير متساوية. يساعد نظام التعليق في الحفاظ على الاستقرار وحماية الأدوات.

يستخدم الضغط ذو النقطتين اتصالين بمحرك لتحريك الشريحة. يوفر هذا التصميم استقرارًا جيدًا لعمليات الختم القياسية حيث تكون الأحمال متوازنة نسبيًا.

تصميم وتطبيقات الصحافة ذات النقطتين

التطبيقات الشائعة:

• يموت التقدمي

• أجزاء الختم القياسية

• عمليات الإنتاج المتوازنة

تعتمد المكابس ذات النقطتين على أنظمة التوجيه لتقليل حركة الشريحة تحت الحمل. إنها فعالة من حيث التكلفة ومناسبة للعديد من تطبيقات الختم العامة.

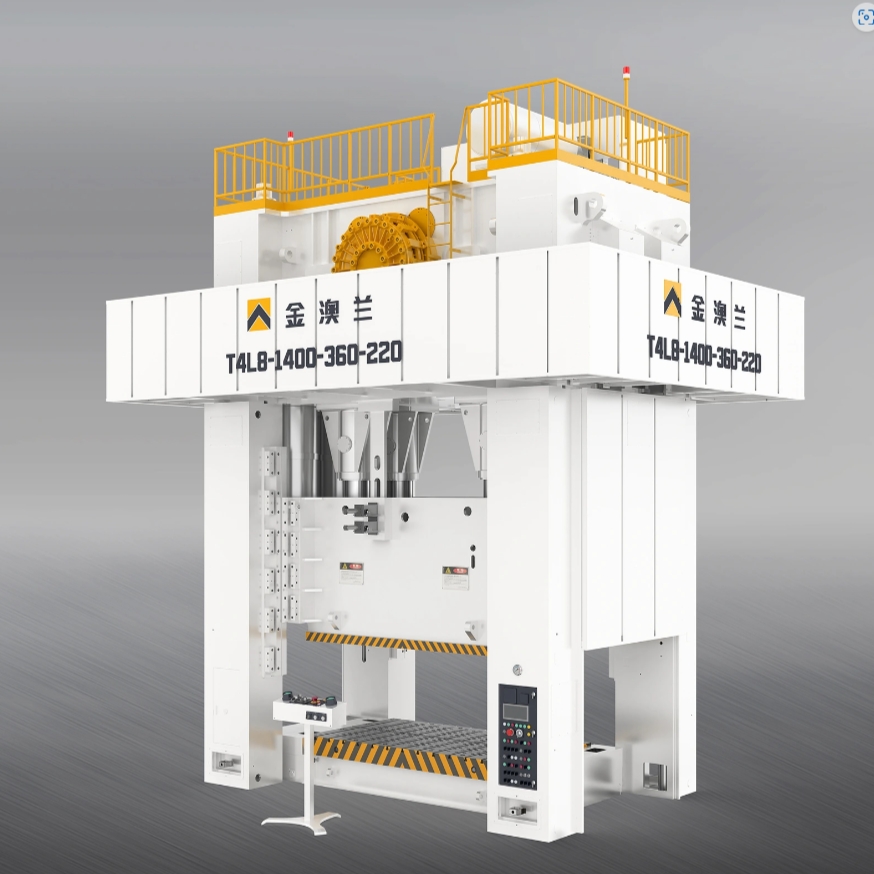

تصميم ومزايا الصحافة ذات الأربع نقاط

يستخدم الضغط بأربع نقاط اتصالات محرك الأقراص الأربعة الموجودة بالقرب من زوايا الشريحة. يوفر هذا التصميم دعمًا أفضل ويحسن الاستقرار أثناء التحميل الثقيل خارج المركز.

المزايا:

• محاذاة الشريحة بشكل أفضل

• مقاومة أعلى للقوى غير المستوية

• مناسبة للأجزاء الكبيرة والمعقدة

تُستخدم المكابس ذات الأربع نقاط بشكل شائع للرسم العميق وختم اللوحة الكبيرة. توفر أنظمة القيادة المتقدمة الخاصة بها تحكمًا أقوى في القوة ولكنها تتطلب مزامنة وصيانة أكثر تعقيدًا.

التحدي الأساسي: إدارة التحميل اللامركزي في الأجزاء الكبيرة

الأجزاء الكبيرة بطبيعتها تخلق أحمالًا خارج المركز. فكر في تشكيل لوحة باب السيارة. قد يتطلب القالب سحبًا عميقًا على أحد طرفيه لتشكيل إطار النافذة، بينما يتطلب الطرف الآخر فقط تشذيبًا سطحيًا لحافة الباب. يختلف سمك المادة وعمق السحب والحمولة المطلوبة بشكل كبير عبر مساحة القالب. إن هذا التوزيع غير المتكافئ للقوة يشكل تحديًا للسلامة الهيكلية للصحافة.

كيف يؤثر توزيع الحمولة على محاذاة الشرائح

يمكن أن يؤدي التحميل غير المتساوي إلى انقلاب الشريحة وتقليل دقة الختم. عندما تتركز القوة على جانب واحد من القالب، قد تفقد الشريحة محاذاة متوازية مع المسند.

أداء الصحافة من نقطتين

تعتمد المكابس ذات النقطتين بشكل أساسي على أنظمة التوجيه للتحكم في حركة الشريحة. تحت الأحمال الثقيلة بعيدًا عن المركز، تتعرض مكونات الدليل لمزيد من الضغط والتآكل.

مع مرور الوقت، يمكن أن تؤدي زيادة الخلوص إلى تقليل دقة المحاذاة وتؤثر على جودة الجزء.

أداء الصحافة من أربع نقاط

تستخدم المكابس ذات الأربع نقاط اتصالات محرك الأقراص الأربعة لتحقيق توازن أفضل للقوى غير المستوية. تساعد نقاط الدعم في الحفاظ على توازي الشرائح دون الاعتماد فقط على نظام التوجيه.

وهذا يجعل المكابس ذات الأربع نقاط مناسبة لـ:

• أجزاء ختم كبيرة

• لوحات السيارات

• تطبيقات تشكيل الثقيلة

رسم عميق ودعم وسادة القالب

يتطلب الرسم العميق التحكم الدقيق في تدفق المواد. توفر وسائد القالب ضغطًا تصاعديًا للمساعدة في منع التجاعيد والشقوق أثناء التشكيل.

تخلق الوسائد الكبيرة مقاومة كبيرة ضد الانزلاق. تتعامل تصميمات الضغط ذات الأربع نقاط مع هذه القوى بشكل أفضل لأن الشريحة تتلقى الدعم من نقاط متعددة، مما يحافظ على سطح تشكيل أكثر استقرارًا.

التأثير على عمر القالب وجودة الأجزاء

يمكن أن تؤثر محاذاة الشرائح الضعيفة على عمر الأدوات وجودة الجزء النهائي.

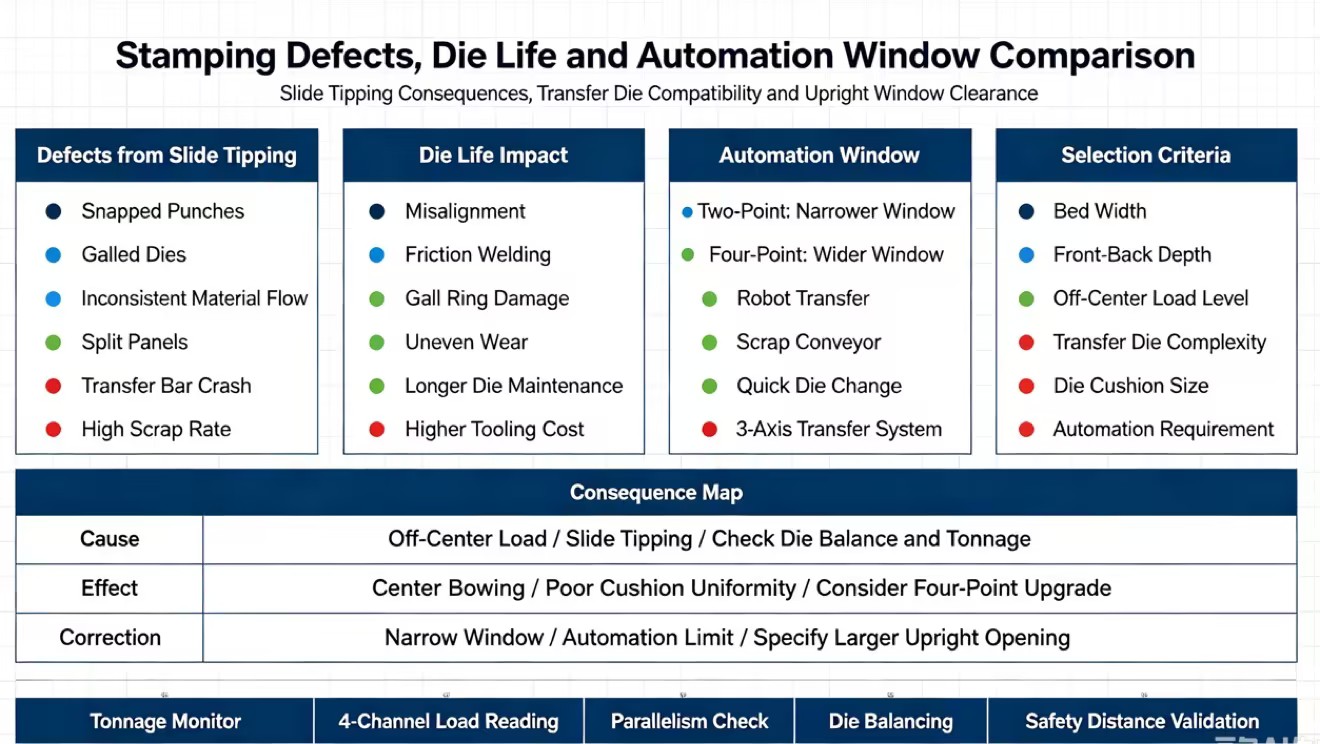

تشمل المشاكل الشائعة ما يلي:

• ضرر اللكمة: يؤدي عدم المحاذاة إلى زيادة الضغط على أدوات الثقب.

• تآكل القالب: تؤدي المحاذاة غير الصحيحة إلى حدوث احتكاك وتلف الأداة بشكل أسرع.

• التدفق غير المتساوي للمواد: قد يؤدي التحكم الضعيف في الضغط إلى حدوث عيوب في التشكيل.

• الأجزاء المتشققة: يمكن أن يؤدي التشكيل غير السليم إلى حدوث انشقاقات أو تمزقات.

• مشاكل الأتمتة: قد تتداخل حركة الشرائح مع أنظمة النقل.

• ارتفاع معدل الخردة: المزيد من الأجزاء المعيبة تزيد من تكاليف الإنتاج.

يساعد الحفاظ على محاذاة الشريحة المناسبة على إطالة عمر القالب وتحسين تناسق المنتج وتقليل وقت التوقف عن العمل.

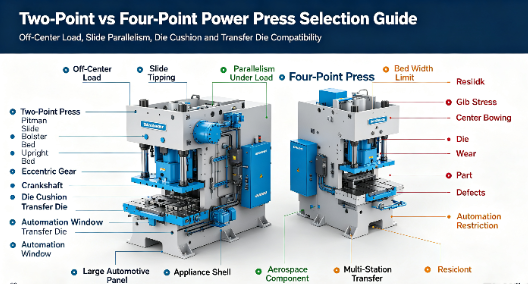

أربع نقاط مقابل نقطتين الصحافة: أبعاد التقييم الفني

يتطلب اختيار البنية الصحيحة تقييمًا فنيًا صارمًا. يجب على المهندسين مقارنة النظامين عبر مقاييس الإنتاج الهامة للتأكد من مطابقة الماكينة لمتطلبات الأدوات. لا يمكنك ببساطة النظر إلى الحمولة الإجمالية؛ يجب عليك تقييم كيفية تعامل الصحافة مع تلك الحمولة عبر أبعادها المادية.

حجم السرير وسعة الحمولة

تملي العتبات الهندسية الحدود العملية لتصميم الصحافة. يصبح الضغط ذو النقطتين غير مناسب من الناحية الهيكلية عندما يتجاوز البعد من اليسار إلى اليمين حوالي 144 بوصة. وبعد هذا العرض، تصبح المسافة بين الحفرتين كبيرة جدًا. سوف تنحني الشريحة حتماً في المنتصف تحت الأحمال الثقيلة، بغض النظر عن مدى سماكة الصب.

تلعب الأبعاد من الأمام إلى الخلف أيضًا دورًا حاسمًا. تتطلب الأسرّة الواسعة من الأمام إلى الخلف دائمًا ضغطًا من أربع نقاط. لا يمكن أن يوفر الاتصال ذو النقطتين صلابة كافية عبر طبقة عميقة. سوف تميل الشريحة للأمام أو للخلف إذا تحول الحمل بعيدًا عن خط الوسط المحدد. على سبيل المثال، يتطلب ختم غلاف جهاز كبير سريرًا عميقًا لاستيعاب محطة السحب، مما يجعل التكوين المكون من أربع نقاط إلزاميًا.

الانحراف والتوازي تحت الحمل

تسلط منحنيات الانحراف الضوء على الاختلافات بين النظامين. يقوم مصنعو المطابع بتقييم الانحراف بأجزاء من الألف من البوصة لكل قدم من طول السرير. في ظل الحد الأقصى من الأحمال اللامركزية المقدرة، تعرض الشريحة ذات النقطتين منحنى انحراف أكثر انحدارًا عند الزوايا غير المدعومة. تتراجع المادة قليلاً، ويعاني التوازي، مما يؤدي إلى مشكلات الأدوات المذكورة سابقًا.

تحدد خلوصات Gib مقدار الميل الذي يمكن أن تتجه إليه الشريحة قبل أن يوقفها الإطار. يعمل الضغط بأربع نقاط على تقليل الضغط الجانبي الواقع على نظام التوجيه. نظرًا لأن وصلات الزاوية تجعل الشريحة مسطحة، فإن الأذرع تقوم فقط بتوجيه الحركة الرأسية بدلاً من محاربة قوى الانقلاب الشديدة. يؤدي هذا إلى إطالة عمر إطار الضغط، ويقلل من تكرار تعديلات الذراع، ويحافظ على تفاوتات أكثر صرامة على مدار عقود من الاستخدام المكثف.

تعقيد الأدوات وتوافق النقل متعدد المحطات

تمثل قوالب النقل الاختبار النهائي لاستقرار الصحافة. في عملية النقل، تنتقل الأجزاء الفردية من محطة إلى أخرى عبر السرير عبر قضبان النقل الآلية. قد تقوم المحطة الأولى بإجراء سحب عميق يتطلب 800 طن، بينما تقوم المحطة الخامسة بإجراء عملية سحب نهائية تتطلب 50 طنًا فقط. يؤدي هذا إلى إنشاء خلل كبير في توازن التحميل من اليسار إلى اليمين.

هذه الطبيعة غير المتوازنة تتطلب استقرارًا من أربع نقاط. سيؤدي الحمل الضخم خارج المركز في محطة الرسم إلى قلب الشريحة ذات النقطتين بعنف. تمتص آليات دعم الزاوية لنظام رباعي النقاط هذه الحمولة الموضعية، مما يحافظ على الشريحة بأكملها متوازية بحيث تعمل محطات التشذيب بشكل نظيف. إذا كانت أطراف الشريحة في مكبس النقل، فسيتم عدم تزامن توقيت أشرطة النقل مع مساحة القالب، مما يؤدي إلى سوء التغذية.

تقدم القوالب التقدمية سيناريو مختلفًا. عادةً ما يكون الضغط ذو النقطتين كافيًا للتطبيقات التقدمية لأن الشريط المستمر يوازن الحمل عبر السرير. ومع ذلك، فإن القوالب التقدمية للخدمة الشاقة التي تختم الفولاذ السميك عالي الشد عبر أسِرَّة واسعة قد لا تزال تتطلب بنية من أربع نقاط لمنع الانحناء المركزي وإدارة الحمولة العكسية الشديدة (المفاجئة) الناتجة عند تثقيب المواد السميكة.

توافق الأتمتة والنوافذ المستقيمة

يعتمد الختم الحديث بشكل كبير على الأتمتة. تملي الاختلافات الهيكلية في الإطار الصحفي مدى سهولة دمج الأنظمة الآلية. تتميز المكابس ذات الأربع نقاط عادةً بقوائم أكثر اتساعًا لاستيعاب ماكينات الحفر الزاوية الضخمة والتروس اللامركزية.

تسمح هذه القوائم الأوسع بفتحات نوافذ أكبر. تعمل النوافذ الكبيرة على تسهيل التكامل بين عمليات نقل الأجزاء الآلية، وناقلات إزالة الخردة الضخمة، وأنظمة التغيير الآلي السريع (QDC). غالبًا ما تحتوي المكبس ذو النقطتين على نوافذ أضيق، مما يحد من حجم معدات التشغيل الآلي التي يمكن أن تمر عبر الإطار. عند تحديد مكبس لخط آلي بالكامل، فإن خلوص النافذة لا يقل أهمية عن حجم السرير.

قابلية التوسع والصيانة التشغيلية

يتطلب تقييم بنية الصحافة النظر إلى ما هو أبعد من التثبيت الأولي. تؤثر البصمة التشغيلية طويلة المدى وتعقيد الصيانة ومتطلبات الطاقة بشكل كبير على جدوى خط الختم. يجب عليك أن تأخذ في الاعتبار الحقائق المادية للإسكان وصيانة هذه الآلات الضخمة.

متطلبات البصمة والمرافق

تتطلب المطابع الضخمة أسسًا ضخمة. التاج ذو الأربع نقاط أثقل بكثير وأعرض من التاج المكون من نقطتين. تتطلب هذه الكتلة الهيكلية الإضافية حفر أساسات عميقة وتعزيزات خرسانية واسعة النطاق وأنظمة متخصصة لعزل الاهتزازات. قد تتطلب المكبس ذو الأربع نقاط سعة 2000 طن حفرة بعمق 20 قدمًا، ومبطنة بالخرسانة المسلحة بشدة وتتميز بمضخات مستنقع لاستعادة النفط.

يعد الخلوص العلوي للمنشأة عاملاً حاسماً آخر. غالبًا ما يتطلب الارتفاع الشاهق لمحرك التروس اللامركزي ذو الأربع نقاط رفع سقف المصنع أو حفر حفرة أعمق للحفاظ على ارتفاع خط المرور مريحًا. يتضمن تجهيز مكبس من أربع نقاط رافعات جسرية متخصصة وخدمات لوجستية معقدة لمناورة التاج الضخم والقوائم والمسبوكات المنزلقة في مكانها. يجب أن تتمتع المنشأة بالقدرة الهيكلية لدعم عمليات الحفر هذه.

الصيانة والتآكل واستهلاك الطاقة

مقاييس تعقيد الصيانة مع عدد الأجزاء المتحركة. يحتوي النظام ذو الأربع نقاط على ضعف عدد الوصلات ودبابيس المعصم والمحامل والتروس مقارنة بنظام النقاطتين. يجب على فرق الصيانة تشحيم المكونات ومراقبتها وإعادة بنائها في النهاية. تعد آلية ضبط الشريحة أيضًا أكثر تعقيدًا، وتتطلب سلسلة متزامنة أو محرك تروس لضمان ضبط جميع براغي بيتمان الأربعة في وقت واحد دون ربط.

ومع ذلك، فإن هذا التعقيد الميكانيكي يؤتي ثماره في طول عمر الأدوات. إن التوازي الصارم لنظام النقاط الأربع يقلل بشكل كبير من تآكل القالب. تبقى اللكمات حادة لفترة أطول، وتتجنب أجزاء القالب الشعور بالغضب. غالبًا ما يؤدي الانخفاض في صيانة القالب ووقت التوقف غير المخطط للضغط إلى تعويض متطلبات الصيانة الميكانيكية الأعلى للمكبس نفسه. أنت تقضي وقتًا أطول في صيانة المكبس، لكن وقتًا أقل بكثير في السحب يتم تنفيذه للإصلاحات الطارئة.

عامل الصحافة المؤازرة

تعمل التكنولوجيا التي تعتمد على المؤازرة على تغيير مشهد الصحافة الميكانيكية التقليدية. تحل المحركات المؤازرة ذات عزم الدوران العالي محل الحذافات الضخمة وقوابض المكابس الميكانيكية القياسية. يمثل الضغط المؤازر ذو الأربع نقاط الحل النهائي للأجزاء الكبيرة والمعقدة، حيث يجمع بين الصلابة الهيكلية والتحكم غير المحدود في السكتة الدماغية.

توفر تقنية Servo تحكمًا لا مثيل له في الانزلاق مع ملفات تعريف السكتة الدماغية القابلة للبرمجة. يمكنك إبطاء الانزلاق بدقة عند نقطة الاصطدام، وتنفيذ ضربات متعددة في الجزء السفلي من الضربة، وتحسين سرعة الرسم للفولاذ المتقدم عالي القوة. عند دمجها مع نظام تعليق رباعي النقاط، توفر المكبس المؤازر توازيًا مثاليًا ومرونة تشكيل لا نهائية، مما يزيل تمامًا صدمة التأثير مع الحفاظ على الحمولة الكاملة.

خاتمة

لضمان الاختيار الأمثل للصحافة وجاهزية المنشأة، قم بتنفيذ الخطوات التالية التالية:

1. قم بإجراء تحليل شامل للحمولة والحمل خارج المركز لأثقل قوالبك وأكثرها تعقيدًا باستخدام بيانات الإنتاج الحالية.

2. قم بقياس أبعاد السرير المطلوبة من اليسار إلى اليمين ومن الأمام إلى الخلف اللازمة لاستيعاب أكبر أنظمة النقل الآلية ومزالق الخردة.

3. قم بتركيب أجهزة مراقبة الحمولة ذات 4 قنوات على معداتك الحالية لتحديد شدة التحميل اللامركزي على أرضية متجرك.

4. قم بتقييم معدلات الخردة الحالية وسجلات صيانة القالب لتحديد المشكلات المتكررة الناتجة عن انقلاب الشريحة أو تآكل الذراع.

5. حدد موعدًا لمراجعة هندسية فنية لتعيين متطلبات التشكيل المحددة الخاصة بك لإطار الضغط وتصميم التعليق المناسب.

التعليمات

س: في أي حجم للسرير يلزم الضغط على أربع نقاط بشكل صارم؟

ج: عادةً، عندما يتجاوز البعد من اليسار إلى اليمين 120-144 بوصة، أو عندما يكون البعد من الأمام إلى الخلف عريضًا بشكل استثنائي، يتطلب دعم الزاوية لمنع انحناء الانزلاق.

س: هل يمكن أن يموت نقل مقبض الضغط ذو النقطتين؟

ج: نعم، ولكن فقط للأجزاء الأصغر حيث لا تتجاوز الأحمال البعيدة عن المركز في المحطات الأولى والأخيرة قدرة التحميل اللامركزية المقدرة للمطبعة وقوة الذراع.

س: كيف يؤدي التحميل اللامركزي إلى إتلاف المكبس؟

ج: إنه يتسبب في انقلاب الشريحة، مما يضع قوة جانبية هائلة على الأذرع، ويسبب تآكلًا غير متساوٍ في وصلات حجرة الحفر، ويمكن أن يؤدي في النهاية إلى تشقق إطار الضغط أو الشريحة.

س: كيف يختلف تكامل وسادة القالب بين المكابس ذات النقطتين والأربع نقاط؟

ج: تمارس وسائد القالب الكبيرة قوة تصاعدية هائلة أثناء السحب العميق. تقوم الصحافة المكونة من أربع نقاط بتوزيع هذه القوة المضادة بشكل متساوٍ عبر اتصالات الزوايا الأربع، مما يمنع الانزلاق من الانحناء لأعلى في المركز، وهو ما يمثل خطرًا في الضغطات العريضة ذات النقطتين.

س: هل صيانة الصحافة ذات الأربع نقاط أكثر تكلفة؟

ج: ميكانيكيا نعم لوجود مضاعفة التوصيلات والتروس والمحامل. ومع ذلك، فإنه غالبًا ما يقلل من تكاليف الصيانة الإجمالية عن طريق إطالة عمر القالب بشكل كبير.

س: هل أحتاج إلى أجهزة مراقبة الحمولة على مكبس رباعي النقاط؟

ج: نعم، يوصى بشدة أن يكون لديك جهاز مراقبة حمولة ذو 4 قنوات لضمان توزيع الحمولة ضمن الحدود الآمنة عبر جميع الوصلات الأربعة، مما يمنع التحميل الزائد المخفي.

س: ما الفرق بين الإطار المستقيم والإطار الفجوة في هذا السياق؟

ج: يتم العثور على التكوينات المكونة من أربع نقاط ونقطتين بشكل حصري تقريبًا في المكابس ذات الجانب المستقيم، نظرًا لأن مكابس إطار الفجوة (الإطار C) غير مناسبة من الناحية الهيكلية للأحمال الضخمة وأحجام الأسِرَّة التي تمت مناقشتها هنا.
