إن اختيار معدات التشكيل للخدمة الشاقة يحدد القدرة الإنتاجية، وجودة الجزء، وتخطيط المنشأة لعقود من الزمن. يتطلب تشكيل لوحة كبيرة من الصفائح المعدنية تحقيق التوازن بين متطلبات الحمولة الهائلة والتحكم الدقيق في الانحراف. يجب عليك إدارة تدفق المواد وكفاءة وقت الدورة في وقت واحد. يؤدي اختيار آلية القيادة أو نوع الإطار الخاطئ إلى ارتفاع معدلات الخردة، وتسريع تآكل القالب المبكر، ويتسبب في فترات توقف طويلة. يوفر هذا الدليل إطارًا للتقييم الفني يقارن بين الأنظمة الهيدروليكية والميكانيكية والمؤازرة. نحن نوضح بالتفصيل كيفية توافق حركيات المحرك وبنية الإطار مع متطلبات الختم المحددة كبيرة الحجم. سوف تتعلم كيفية مطابقة مواصفات الماكينة مباشرةً مع هندسة الجزء الخاص بك وحجم الإنتاج. من خلال فهم هذه الاختلافات الميكانيكية، يمكنك تحديد المعدات الدقيقة اللازمة لخط الإنتاج الخاص بك دون المبالغة في الهندسة أو التقليل من حجم التثبيت.
توفر المكابس الهيدروليكية حمولة كاملة طوال الشوط بأكمله، مما يجعلها الخيار الافتراضي للرسم العميق للألواح الكبيرة والمعقدة.
توفر المكابس الميكانيكية (على وجه التحديد تكوينات محرك الارتباط) ضربات فائقة في الدقيقة (SPM) لإنتاج الألواح ذات الحجم الكبير والأقل عمقًا.
توفر المكابس التي تعمل بمحرك مؤازر ملفات تعريف شوط قابلة للبرمجة، وتجمع بين إمكانيات السحب العميق للأنظمة الهيدروليكية وسرعة المكابس الميكانيكية، وإن كان ذلك بمعدل رأس مال أولي أعلى.

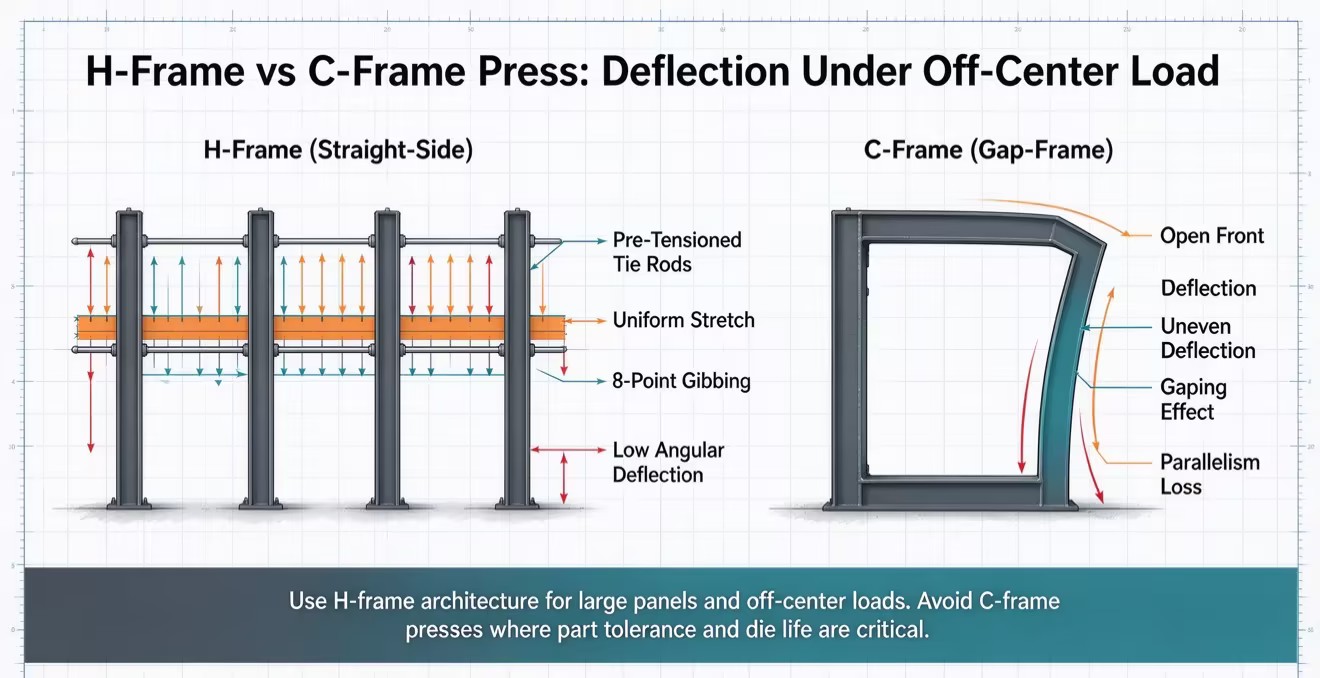

تعتبر بنية الجانب المستقيم (الإطار H) إلزامية لإنتاج اللوحات الكبيرة؛ لا يمكن لمكابس إطار الفجوة توفير الصلابة اللازمة لمنع الانحراف الزاوي تحت الأحمال البعيدة عن المركز.
جدول المحتويات
يعد حساب الحمولة الصحيحة هو الخطوة الأولى في تحديد مكبس الصفائح المعدنية الكبيرة . يقوم المهندسون بحساب الحمولة المطلوبة بناءً على قوة قص المادة، وسمك المادة، والمحيط الإجمالي للقطع أو الشكل. تقوم صيغة التقطيع الأساسية بضرب طول المحيط بسمك المادة وقوة قص المادة. يجب عليك بعد ذلك إضافة عامل أمان، عادةً ما يكون 20 بالمائة، لمراعاة تآكل الأداة وتغيرات المواد.
على سبيل المثال، يتطلب تقطيع لوحة بمحيط 120 بوصة من الفولاذ الطري 0.125 بوصة (قوة القص 50000 رطل لكل بوصة مربعة) 375 طنًا من القوة. وبإضافة عامل الأمان بنسبة 20 بالمائة، يرتفع الطلب إلى 450 طنًا. مواد مختلفة تغير بشكل جذري هذا الحساب.
نوع المادة | متوسط قوة القص (PSI) | صفة التشكيل |
|---|---|---|
الألومنيوم (5052-H32) | 28000 | عرضة للغضب، ويتطلب أدوات مصقولة |
الفولاذ الطري (1018) | 50.000 | تدفق المواد يمكن التنبؤ به للغاية |
الفولاذ المقاوم للصدأ (304) | 75000 | معدل تصلب العمل العالي، يتطلب سرعات سحب بطيئة |
الفولاذ المتقدم عالي القوة (AHSS) | 120,000+ | سبرينغباك المدقع، صدمة عالية من خلال المفاجئة |
حجم السرير، أو منطقة الدعم، أمر بالغ الأهمية بنفس القدر. يجب أن يستوعب السرير قوالب تقدمية كبيرة أو أنظمة نقل القوالب بالكامل. يجب ألا تتدلى الأدوات أبدًا من لوحة المسند. تخلق القوالب المتدلية لحظات انقلاب شديدة أثناء دورة الختم. يؤدي هذا التحميل غير المتساوي إلى إتلاف أدلة الشرائح ويتسبب في فشل القالب المبكر. عند تحديد حجم السرير، ضع في الاعتبار البصمة المادية لأحذية القالب وآليات التثبيت وأي معدات استشعار داخل القالب. تحتاج أيضًا إلى تصريح لأنظمة إزالة الخردة الآلية الموجودة أسفل السرير.
تتطلب عمليات الختم المختلفة قوة ضغط وسرعة وتحكمًا في الحركة. يتطلب التقطيع واللكم عملية عالية السرعة ومقاومة للصدمات، بينما يتطلب السحب العميق سرعة تشكيل يمكن التحكم فيها وقوة مستدامة. يعتمد الانحناء والعملة على توصيل القوة بدقة بالقرب من المركز الميت السفلي (BDC). تعمل مطابقة قدرات الضغط مع العملية على تحسين دقة التشكيل، وتقليل تآكل القالب، وضمان جودة إنتاج متسقة.
يؤثر عمق الرسم وتدفق المواد بشكل مباشر على جودة الختم. يجب أن يتطابق طول شوط الضغط والحمولة المتاحة وسرعة الكبش مع هندسة اللوحة وخصائص المواد. يساعد الضغط المناسب للحامل الفارغ، والذي يتم التحكم فيه من خلال وسائد القالب أو نوابض النيتروجين، على منع التجعد والتمزق أثناء السحب العميق. تدعم القوة الدقيقة والتحكم في الحركة أبعاد اللوحة المتسقة.
تحدد عدد الضربات في الدقيقة (SPM) إنتاجية الختم، لكن السرعات الأعلى لا تعمل دائمًا على تحسين الكفاءة. يمكن أن تتم عمليات التقطيع بشكل أسرع بشكل عام، بينما يتطلب السحب العميق حركة أبطأ ومتحكم بها لمنع حدوث أضرار مادية. يساعد تحسين طول الشوط وسرعة التشكيل والتغذية الآلية على تحقيق التوازن بين مخرجات الإنتاج وجودة الأجزاء وكفاءة المعدات.
توفر المكابس الهيدروليكية قوة تشكيل يمكن التحكم فيها طوال الشوط، مما يجعلها مناسبة للسحب العميق وتشكيل الألواح الكبيرة. تساعد سرعة الكبش القابلة للتعديل وطول الشوط ووقت السكون على إدارة تدفق المواد وتقليل العيوب. على الرغم من أنها أبطأ عمومًا من المكابس الميكانيكية، إلا أن الأنظمة الهيدروليكية توفر مرونة لألواح السيارات وأغطية الأجهزة والمكونات المعدنية المعقدة.
تستخدم المكابس الميكانيكية آليات تعتمد على دولاب الموازنة لتوفير عمليات ختم عالية السرعة وقابلة للتكرار. تناسب مكابس الكرنك القياسية عملية التقطيع والتشكيل السطحي، وتوفر مكابس محرك الوصلة حركة تشكيل أبطأ لتحسين تدفق المواد، كما توفر مكابس المفاصل قوة عالية بالقرب من BDC من أجل سك النقود والتحجيم الدقيق. إنتاجيتها العالية تجعلها مناسبة للتصنيع المستمر.
تستخدم المكابس المؤازرة التحكم في المحرك القابل للبرمجة لضبط سرعة الكبش وموضعه وملفات تعريف الحركة طوال الشوط. إنها تدعم عمليات مثل السحب العميق، والتقطيع، والتشكيل الدقيق مع تحسين مرونة العملية وربما تقليل استهلاك الطاقة. على الرغم من أن الاستثمار الأولي وتعقيد نظام التحكم أعلى، إلا أن المكابس المؤازرة توفر مزايا للشركات المصنعة التي تنتج تصميمات متنوعة للوحات.
نوع محرك الأقراص | توافر الحمولة | السرعة (SPM) | أفضل تطبيق | القيد الأساسي |
|---|---|---|---|---|
هيدروليكي | السكتة الدماغية الكاملة | بطيئة إلى متوسطة | رسم عميق، ضربة متغيرة | صيانة السوائل، دورات أبطأ |
ميكانيكي (كرنك) | بالقرب من BDC فقط | عالية جدًا | التقطيع والتشكيل الضحل | ضربة ثابتة، صدمة عالية التأثير |
الميكانيكية (رابط) | بالقرب من BDC فقط | عالي | رسم معتدل، لوحات السيارات | الربط الميكانيكي المعقد |
مدفوعة المؤازرة | قابلة للبرمجة | متوسطة إلى عالية | تشكيل معقد ومتعدد الأغراض | ارتفاع النفقات الرأسمالية الأولية |
توفر المكابس ذات الجانب المستقيم (الإطار H) صلابة هيكلية عالية وتوزيعًا موحدًا للحمل، مما يجعلها مثالية لختم الألواح الكبيرة. تعمل إطاراتها المعززة وقضبان الربط المحملة مسبقًا وأدلة الشرائح الدقيقة على تقليل الانحراف والحفاظ على التوازي من الشريحة إلى المسند. يعمل هذا الاستقرار على تحسين دقة التشكيل، ويقلل من تآكل القالب، ويدعم الإنتاج المتسق تحت الأحمال ذات الحمولة العالية.
توفر مكابس الإطار الفجوة (الإطار C) وصولاً مريحًا للأدوات ومعالجة مرنة للمواد ولكنها أكثر عرضة لانحراف الإطار تحت الأحمال الثقيلة أو البعيدة عن المركز. يمكن أن يؤثر التشوه الزائد على محاذاة القالب، ويسرع من تآكل الأدوات، ويقلل من دقة الأجزاء. بالنسبة لختم اللوحة الكبيرة، يُفضل عمومًا استخدام المكابس ذات الجانب المستقيم عندما تكون هناك حاجة إلى صلابة ودقة عالية.
يؤثر توافق الأدوات بشكل مباشر على جودة الختم ومرونة الإنتاج. تتحكم وسائد القالب في قوة الإمساك الفارغة أثناء السحب العميق، مما يساعد على منع التجاعيد وتمزق المواد. توفر الوسائد الهيدروليكية تحكمًا قابلاً للضبط في الضغط، بينما تعمل أنظمة التغيير السريع (QDC) على تبسيط عملية استبدال الأدوات وتقليل وقت التوقف عن العمل. يؤدي تحديد ميزات الأدوات والأتمتة المتوافقة إلى تحسين الكفاءة وتحقيق الاتساق.

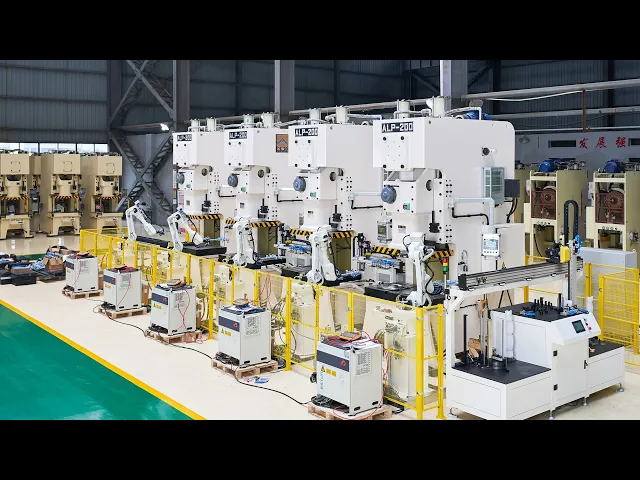

تعمل المعالجة الآلية للمواد على تحسين السلامة والكفاءة والاتساق في ختم اللوحة الكبيرة. تدعم أدوات فك التجميع، وعمليات النقل الآلية، وأجهزة الكشف المزدوجة الفارغة، التغذية الموثوقة للورق وحركة الأجزاء. التزامن الصحيح بين المطبعة ومعدات النقل يمنع الاصطدامات، ويحمي الأدوات، ويتيح إنتاجًا مستقرًا بكميات كبيرة.
تعتمد كفاءة استخدام الطاقة في الصحافة على تكنولوجيا القيادة، ودورات التشغيل، ومتطلبات الإنتاج. توفر المكابس الهيدروليكية تحكمًا مرنًا في القوة، وتتميز المكابس الميكانيكية بالكفاءة في الختم المستمر بكميات كبيرة، وتوفر المكابس المؤازرة حركة قابلة للبرمجة مع إمكانية استعادة الطاقة المتجددة. يساعد تقييم استهلاك الكهرباء وتكاليف الصيانة وكفاءة الإنتاج الشركات المصنعة على تحسين نفقات التشغيل على المدى الطويل.
قم بحساب متطلبات الحمولة الدقيقة باستخدام قوة قص المواد وصيغ المحيط، مع إضافة هامش أمان بنسبة 20 بالمائة لمراعاة تآكل الأداة.
قم بمراجعة سعة الأساس لمنشأتك وإمكانات عمق الحفرة وحدود الرافعة العلوية قبل الانتهاء من أي مواصفات للمعدات.
اطلب تجارب القالب الفعلية من الشركات المصنعة المدرجة في القائمة المختصرة باستخدام أدواتك الفعلية ومواد الإنتاج للتحقق من ديناميكيات تدفق المواد.
حدد بنيات الإطارات ذات الجانب المستقيم حصريًا لمنع الانحراف الزاوي وحماية استثماراتك في الأدوات من تلف التحميل خارج المركز.
ج: تعتمد الحمولة كليًا على سمك المادة وقوة القص ومحيط القطع الإجمالي. على الرغم من عدم وجود حد أدنى عالمي، فإن تشكيل لوحات السيارات أو الأجهزة الكبيرة يتطلب عادةً آلات تبدأ من 600 طن. تتجاوز تطبيقات الخدمة الشاقة في كثير من الأحيان 2000 طن للتعامل مع قوى التقطيع اللازمة وتوفير مساحة سرير كافية لقوالب النقل الكبيرة.
ج: الأنظمة الهيدروليكية متفوقة في الرسم العميق. إنها توفر حمولة كاملة مقدرة طوال طول الشوط بالكامل. وهذا يسمح بتدفق المواد بشكل عميق ومتحكم دون توقف المحرك. تفقد الأنظمة الميكانيكية الحمولة المتاحة في أعلى الشوط، مما يجعل السحب العميق أمرًا صعبًا أو مستحيلًا دون زيادة حجم الماكينة بشكل كبير.
ج: نعم، في العديد من التطبيقات. توفر محركات الأقراص المؤازرة ملفات تعريف شوط قابلة للبرمجة، مما يسمح لها بتقليد سرعات التشكيل البطيئة وأوقات السكون للأنظمة الهيدروليكية. إنها توفر إمكانات السحب العميق للمكونات الهيدروليكية جنبًا إلى جنب مع مراحل التراجع والاقتراب عالية السرعة للأنظمة الميكانيكية، مما يوفر مرونة لا مثيل لها على أرضية المتجر.
ج: تطبق وسادة القالب ضغطًا تصاعديًا على حلقة الحامل الفارغة داخل القالب. يمنع ضغط الإمساك المتحكم فيه الصفائح المعدنية من التجعد أثناء سحبها إلى تجويف القالب أثناء عمليات السحب العميق. فهو يدير تدفق المواد ويحافظ على سلامة الأجزاء عبر الأشكال الهندسية المعقدة.
ج: يحدث التحميل خارج المركز عندما لا تتمركز قوى التشكيل بشكل مثالي تحت المكبس، مما يؤدي إلى لحظات انقلاب شديدة. يجب عليك تحديد تصميم مستقيم الجانب (إطار H) مزود بأدلة انزلاق قوية مكونة من 8 نقاط لمقاومة هذه القوى. تنحرف آلات إطار الفجوة بشكل غير متساوٍ تحت الأحمال البعيدة عن المركز، مما يؤدي إلى تدمير تفاوتات الأجزاء وتسريع تآكل القالب.
ج: تتطلب الماكينات ذات الحمولة العالية حفرًا خرسانية عميقة لإيواء مكونات الإطار السفلي، ووسائد القالب، وناقلات الخردة. يجب أن يتميز الأساس بخرسانة معززة بشكل كبير ومصممة لامتصاص أحمال الصدمات الديناميكية. تعد اختبارات تحمل التربة، والمضخات الغاطسة لإدارة السوائل، ومنصات عزل الاهتزاز من المتطلبات الهندسية الإلزامية قبل التثبيت.
